Радиотехнические навигационные средства самолетовождения и посадки (стр. 7 )

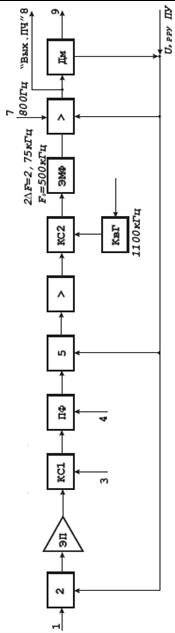

Тракт промежуточной частоты включает в себя: кольцевые смесители; усилители; полосовые фильтры; детектор сигнала; систему АРУ; кварцевый гетеродин.

В АРК на 3-ем поддиапазоне осуществляется двойное преобразование частоты сигнала – первая, промежуточная частота равна 600 кГц, а вторая - 500кГц. На всех остальных поддиапазонах промежуточная частота одна и равна 500кГц. Такой выбор частот позволяет обеспечить ослабление частот, равных промежуточной. Высокочастотный сигнал (150- 1299,5 кГц) через управляемый де­литель напряжения АРУ, эмиттерный повторитель поступает на кольцевой

смеситель (KCI - диодные смесители собранные по кольцевой схеме обеспечивают подавление частот сигнала и гетеродина на выходе), одновременно на него же подается напряжение плавного гетеродина

блока ВЧ. В кольцевом смесителе образуется промежуточная частота, равная разности между частотой гетеродина и частотой входного высокочастотного сигнала. Эта разность составляет 600 кГц на 3 п/д

и 500 кГц на всех остальных поддиапа­зонах. На выходе кольцевого смесителя в качестве избиратель­ной системы включен двухконтурный полосовой фильтр (ПФ), наст­роенный на промежуточные частоты 600 или 500 кГц. Переключе­ние частоты настройки полосового фильтра осуществляется по ко­манде с ПУ с помощью диодов. С выхода полосового фильтра сигнал промежуточной частоты через управляемый делитель напряжения (диодную цепочку АРУ) поступает на вход усилителя (УПЧ1). Далее усилен­ный сигнал подается на вход второго кольцевого смесителя (KС2). При работе на третьем поддиапазоне управляющее напряжение включает кварцевый гетеродин генерирующий частоту 1100 кГц. Сигнал первой промежуточной частоты 600 кГц и напряжение, квар­цевого гетеродина (КВГ) частотой 1100 кГц образуют на выходе КС2 сигнал частотой 500 кГц, поступающий на вход полосового фильтра (ЭМФ). На всех остальных поддиапазонах при fnp=500 кГц кварцевый гетеродин отключен, а диоды смесителя открыты постоянным напряжением с ПУ и сигнал проходит через КС2 на полосовой фильтр.

Формирование полосы пропускания приемника и избирательность по соседнему каналу осуществляется электромеханическим полосовым фильтром (ЭМФ). ЭМФ представляет собой систему, основанную на использовании механического резонанса. Параметры ЭМФ стабильны при изменении окружающих условий. Полоса пропускания составляет 2,75 кГц. Далее сигнал усиливается и поступает на детектор, контрольные гнёзда ВЫХ. ПЧ. Конструктивно детектор выполнен одним узлом с усилителем АРУ и имеет выход сигнала НЧ и два выхода управляющих напряжения АРУ.

Управляющее напряжение АРУ поступает на управляющие каскады УПЧ 2 для регулировки усиления в режиме «Антенна», со второго выхода на управляемые делители напряжения УДН1 и УДН2 для поддержания постоянного уровня сигнала.

Система АРУ построена так, что с ростом входного сигнала величина напряжения управления увеличивается, коэффициент передачи управляемых делителей частоты уменьшается, а выходное напряжение остается постоянным.

В режиме «ТЛГ» производится амплитудная модуляция сигнала ПЧ частотой 800 Гц с БСЧ. Модуляция осуществляется при помощи модулятора подключённого к усилителю УПЧ 2. Режим ТЛГ позволяет прослушивать наличие радиостанций работающих в режимах несущей или прерыва несущей. При наличии несущей частоты радиостанции в телефонах летчика прослушивается сигнал частотой 800 Гц.

Тракт низкой частоты. Усилитель телефонного канала

БНЧ предназначен для формирования сигнала местной модуляции, усиления сигналов НЧ и распределения их по двум каналам:

- телефонному - для прослушивания позывных приводных радиостанций;

- следящей системы - для управления двигателем отработки КУР.

В состав тракта НЧ входят субблоки не связанные между собой функционально:

- усилитель телефонного канала;

- усилитель компасного канала;

- канал возбуждения.

Усилитель телефонного канала предназначен для усиления низкочастотного сигнала, несущего информацию о позывных приводных радиостанций.

Сигнал с детектора блока ПЧ поступает на первый каскад усилителя телефонного канала, который является управляемым делителем напряжения. Он выполняет роль электронного дистанционного регулятора громкости. Предназначен для регулировки усиления канала УНЧ в режиме «Компас» и управления напряжением от регулятора громкости (РРГ) пульта управления. Затем сигнал поступает на фазоинверсный усилитель (парофазный усилитель), с выхода которого два противофазных напряжения поступают на собранный по двухтактной схеме усилитель мощности, нагруженный на выходной трансформатор телефонного канала.

Усилитель мощности рассчитан на подключение как низкоомных, так и высокоомных ТЛФ ТА-56М с входным сопротивлением на частоте 1000 Гц - 600 Ом. Для подключения более низкоомных телефонов на вторичной обмотке трансформатора предусмотрен отвод.

2.2.5. Схема формирования сетки гетеродинных частот АРК-19

Блок сетки частот предназначен для обеспечения настройки прием­ника АРК на частоту принимаемого сигнала и стабилизации часто­ты гетеродина в 2300-х точках с дискретностью (шагом) в 500 Гц. БСЧ выполнен в виде двух отдельных функциональных модулей. Измерительная часть - СЧ-1М, исполнительная часть - СЧ-2М.

На выходе блока сетки частот формируется управляющее напря­жение, подаваемое на варикапы и определяющее частоту настройки контуров ВЧ и гетеродина.

Частота настройки приемника АРК, т. е. частота настройки кон­туров блока ВЧ и частота гетеродина могут быть заданы:

- положением ручек набора частот блока плавной настройки,

- положением переключателей одного из каналов блока предварительной настройки;

-  диодным шифратором в схеме встроенного контроля.

Выбор любого из этих устройств осуществляется с пульта управ­ления. Во всех случаях поступающий в блок БСЧ парал­лельный код однозначно определяет ве­личину требуемой частоты гетеродина, равную сумме частоты наст­ройки и промежуточной частоты.

Задачей схемы БСЧ является:

а) сравнение требуемой и реально существующей в данный момент частот гетеродина; выполнение данной функции возложено на измерительную часть;

б) выдача управляющего напряжения на варикапы, величина которо­го такова, чтобы значение частоты гетеродина бы­ло равно требуемой величине - работа исполнительной части.

Принцип работы блока сетки частот по структурной схеме

Алгоритм обработки сигнала в исполнительной и измерительной частях БСЧ заключается в сравнении длительностей двух колебаний импульсов, один из которых является эталонным, и изменении напряжения, поступающего на варикапы пропорционально величине отклонения частоты гетеродина от требуемой. Длительность одного из импульсов τk определяется частотой квар­цевого генератора и служит эталоном для определения равенства частот (заданной и реальной частот гетеродина). Этот импульс формируется триггерным делите­лем частоты кварцевого генератора. Длительность второго из сравниваемых импульсов τu зависит от частоты гетеродина и от значения кода, поступающего с устройст­ва набора частоты, т. е. от величины заданной частоты настройки. При постоянной величине этого кода τu зависит только от часто­ты гетеродина. Схема формирования τu (делитель частоты с пере­менным коэффициентом деления) построена таким образом что ра­венство τk = τu достигается только в том случае, если частота ге­теродина равна требуемой.

Если такого равенства нет, появляется сигнал рассогласования, поступающий на исполнительную часть схемы БСЧ. Напряжение на выходе последней и частота гетеродина при этом изменяются до тех пор, пока не будет достигнуто равенство τk = τu

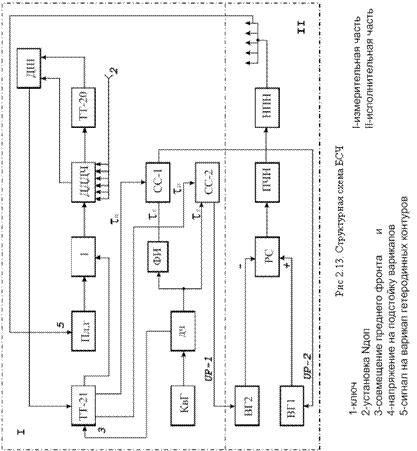

Структурная схема БСЧ представлена на рисунке 2.13. Разберём отдельно работу измерительной и исполнительной частей схемы сетки.

Измерительная часть

Основными элементами измерительной части блока сетки частот являются: кварцевый генератор (КвГ) с делителем частоты (ДЧ), схемы сравнения (СС1 и СС2), делитель частоты с переменным ко­эффициентом деления, зависящим от частоты настройки АРК (ДДДЧ - двоично-десятичный делитель частоты).Рассмотрим подробнее измерительную часть схемы сетки частот.

Измерительная часть схемы работает циклически, т. е. процессы в ней повторяются через каждые 80 мс.

Эталонный импульс τk формируется делением частоты кварцевого генератора в делителе ДЧ. Длительность этих импульсов равна

половине рабочего цикла τk = 40мс. Также эти импульсы поступают на триггер управления ТгУ21. На выходе которого формируется импульсы с длительностью τи . Данный импульс формируется следующим образом. При отсутствии импульса τk в течении 40мс происходит подготовительный период. Перед началом цикла счетчик очищается. Все триггеры счетчика устанавливаются в ис­ходное положение, соответствующее отсутствию импульсов (установка нуля). Установка нуля производится импульсами "Уст.0" через 62,5 мс после начала предыдущего цикла. Через 10 мс после установки нуля в счетчик вводится число Nдоп, вели­чина которого определяется требуемой частотой настройки.

Рассмотрим, как связано это число с частотой настройки fнастр . Если полная емкость заполнения счетчика равна Мсч, то число

Nдоп = Мсч - Q fнастр ,

где Q некоторый постоянный коэффициент пересчета. Таким образом, для любой частоты настройки существует определенное Nдоп. Это число и записывается в счетчик до начала очередного цик­ла.

С делителя частоты ДЧ одновременно с появлением эталонного импульса на ТгУ21 подаётся открывающий такт, который открывает ключ. Этот момент соответствует началу импульса τи. Счетчик ДДДЧ начинает считать импульсы частотой f гет поступающего из плавного гетеродина (плакат 122 эпюра 4).При достижении полной ёмкости заполнения Мсч ДДДЧ выдаёт сигнал на триггер фиксации ТгФ20. В этот момент длительность импульса τи пропорционально частоте настройки без учёта гетеродина, так как в ДДДЧ во время подготовительного полуцикла записывается Nдоп, связанное с частотой настройки. Триггер ТгФ20 служит для учёта частоты гетеродина при сравнении длительности τk и τи в соответствии с формулой
