АННОТАЦИЯ
Настоящий документ является частью руководства пользователя программного комплекса «Администратор СМАРТ» версии 16.04 от 01.01.2001 г. и содержит описание интерфейса программного комплекса.
Руководство состоит из следующих разделов:
- Подготовка к работе.
- Описание операций.
- Рекомендации по освоению.
Раздел «Подготовка к работе» содержит информацию о составе и содержании дистрибутивного носителя данных, порядке установки программного комплекса, а также его последующего запуска и проверки работоспособности.
Раздел «Описание операций» содержит описание всех выполняемых функций, задач, описание операций технологического процесса обработки данных, необходимых для их выполнения.
Раздел «Рекомендации по освоению» содержит рекомендации и разъяснения по особенностям интерфейса программного комплекса.
СОДЕРЖАНИЕ
Введение.. 4
1. Подготовка к работе.. 5
2. Описание операций.. 6
2.1. Основной экран Программного комплекса.. 6
2.1.1. Структура основного окна Программного комплекса. 6
2.1.2. Рабочий стол. 10
2.2. Работа со списком документов.. 12
2.2.1. Структура окна списка документов. 12
2.2.2. Кнопки панели инструментов списка документов. 13
2.2.3. Настройка представления. 16
2.2.4. Настройка ширины колонок в списках документов. 17
2.2.5. Фильтрация списка документов по значениям полей списка. 18
2.2.6. Группировка списка документов. 21
2.2.7. Сортировка списка документов. 23
2.2.8. Выделение документов в списке. 24
2.2.9. Режим детализации. 25
2.2.10. Режим подведения итогов (сумматор) 26
2.3. Ввод данных.. 27
2.3.1. Способы ввода данных. 27
2.3.2. Кнопки панели инструментов окна ввода/редактирования документа. 30
2.3.3. Элементы интерфейса для ввода данных. 31
2.4. Настройки.. 33
3. Нестандартные ситуации.. 36
Лист регистрации изменений.. 37
Введение
Настоящее руководство пользователя содержит информацию о работе в программном комплексе «Администратор СМАРТ» (далее – Программный комплекс), построенном с использованием технологии СМАРТ на базе объектного ядра прикладного программного комплекса «Администратор-Д», эксплуатируемого администраторами поступлений в бюджетную систему РФ.
Интерфейс программного комплекса - это реализация диалога между программным комплексом и пользователем. Интерфейс определяет, в какой форме будет осуществляться обмен информацией, т. е. как программный комплекс будет получать данные и команды пользователя и, в каком виде представлять ему информацию. Интерфейс составляют все видимые и невидимые компоненты программного комплекса, с помощью которых пользователь вводит запрашиваемые данные, управляет режимами ее работы и видит получаемые результаты.
Условные обозначения
В документе используются следующие условные обозначения:
| Уведомление | – | Важные сведения о влиянии текущих действий пользователя на выполнение других функций, задач Программного комплекса. |
| Предупреждение | – | Важные сведения о возможных негативных последствиях действий пользователя. |
| Предостережение | – | Критически важные сведения, пренебрежение которыми может привести к ошибкам. |
| Замечание | – | Полезные дополнительные сведения, советы, общеизвестные факты и выводы. |
[Выполнить] | – | Функциональные экранные кнопки. | |
<F1> | – | Клавиши клавиатуры. | |
«Документ» | – | Наименования объектов обработки (режимов). | |
Настройка | – | Названия элементов пользовательского интерфейса. | |
Окна => Навигатор | – | Навигация по пунктам меню и режимам. | |
п. 2.1.1 рисунок 5 | – | Ссылки на структурные элементы, рисунки, таблицы текущего документа, ссылки на другие документы. |
1. Подготовка к работе
Порядок установки и настройки Программного комплекса описан в документе
Р. КС.03120-01 34 01 «Руководство администратора. Установка и настройка программного комплекса».
2. Описание операций
Диалог пользователя с Программным комплексом осуществляется через систему меню. Система меню состоит из главного меню, главной панели элементов управления и окна «Навигатор». Главное меню обеспечивает доступ к общей информации о Программном комплексе, стандартным вспомогательным сервисным функциям, а также выход из Программного комплекса и перезапуск под другим именем, не закрывая программу.
Главная панель элементов управления предназначена для быстрого доступа пользователя к наиболее часто используемым режимам и настройкам.
Окно «Навигатор» предназначено для осуществления доступа к документам системы, нормативно-справочной информации, документам электронного обмена, отчетам.
2.1. Основной экран Программного комплекса
2.1.1. Структура основного окна Программного комплекса
Структура основного экрана и интерфейс окна списка документов

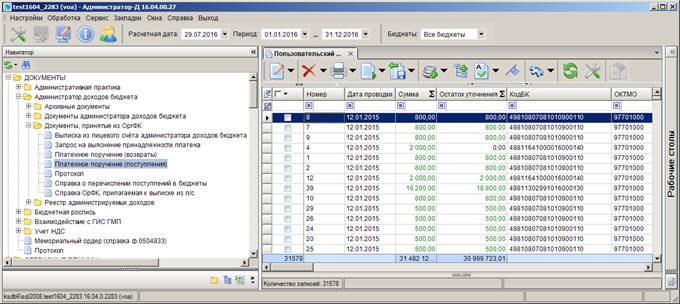

Основное окно Программного комплекса (Рисунок 1) содержит следующие структурные элементы: заголовок, главное меню, главная панель инструментов, расчетная дата и период обработки документов, рабочая область, бюджеты, окно Навигатора, панель навигации, строка состояния.
Рисунок 1. Основное окно Программного комплекса
Заголовок (Рисунок 2) содержит наименование БД, логин пользователя, название клиентского приложения и его версию.
Рисунок 2. Элементы заголовка основного окна Программного комплекса
Элементы заголовка:
test1604_2283 – имя базы данных;
voa – имя пользователя;
Администратор-Д – название клиентского приложения;
16.04.00.27 – версия клиентского приложения.
Главное меню (Рисунок 3) содержит набор функций и режимов Программного комплекса.
Рисунок 3. Главное меню Программного комплекса
Главная панель представляет собой настраиваемый ряд элементов управления:
Настройки – настройки объектов системы
Работать в автономном режиме – возможность работы в Программном комплексе при отсутствии доступа в сеть Интернет или на сервер.
|
