Тема 3 Объемно-планировочное решение. Специальные требования, предъявляемые к проектированию общественных зданий

План

1. Объемно-планировочное решение.

2. Специальные требования, предъявляемые к проектированию общественных зданий

Объемно-пространственную структуру общественного здания можно рассматривать с точки зрения организации его внутреннего пространства, а также под углом зрения композиции его внешнего объема и взаимосвязи этого объема с окружающим внешним пространством. Обе эти концепции объемно пространственной структуры здания нужно рассматривать комплексно, во взаимной связи и взаимовлияния, так как они объединяются общим архитектурным замыслом. Найденный прием композиции, планировочное и объемно-пространственное решение общественного здания должны отвечать его функциональному назначению, архитектурно-художественным и градостроительным требованиям, климатическим и национально –бытовым особенностям района строительства и вместе с тем должны удовлетворять технико-экономическим требованиям. Несмотря на разнообразие общественных зданий, все они содержат ряд общих планировочных элементов: входные узлы с вестибюлями и гардеробами, пути связи и эвакуации и основные помещения-рабочие или массового пользования. В общественных зданиях различают 3 группы помещения:

1)  Основные – в которых протекают основные функциональные процессы

2)  Вспомогательные – помогают протеканию основного функционального процесса

3)  Обслуживающие (санузлы, буфеты, гардеробы)

I.  Противопожарные

Все здания имеют 5 степеней огнестойкости:

I, II - 1,5мин

III – 1 мин

IV, V – 1 мин

Эвакуация из зрительных залов из здания 6 мин.

Виды эвакуаций:

1)  Нормальная

2)  Вынужденная – стихийное бедствие

Все расчеты проемов, количества дверей, рассчитываются на вынужденную эвакуацию.

1)  Методика Беляева

I этап – выход из помещения

II этап – выход из здания

III этап – полное рассеивание людей вокруг здания

2)  Методика Предтеченский

Эвакуационные пути (вертикальные и горизонтальные коммуникации)

К горизонтальным коммуникациям относятся – проходы, коридоры, галереи, переходы.

К вертикальным коммуникациям относятся – лестницы, пандусы (i=1:7), эскалаторы, лифты – проектируют в зданиях при этажности свыше 5 этажей.

Пассажирские лифты проектируют до 10 этажей, свыше 10 проектируют пассажирские и грузовые. Грузоподъемность – 1000кг (14 человек), скорость – 1 м/с (для общественных зданий), 1500 – 1,5-3 м/с.

Эскалаторы – движущиеся лестницы.

Патерностеры – движущиеся кабины.

II.  Акустика в зрительных зданиях

Мировые залы вмещают 2400 человек, акустика в большом зале хорошая.

Самая хорошая акустика в Доме Союзе (1600 чел вмещает)

Большой зал консерватории (зал гулкий)вмещает 2400 человек.

В малом зале консерватории 550 чел.

При проектировании залов стоит избегать вогнутых и выпуклых поверхностей.

Реверберация – остаточное звучание после прекращения основного источника звука.

III.  Требования видимости зрительного зала

Ограниченная величина поля ясного видения охватывающие при зрении 2-мя глазами без поворота головы 40о горизонтальной плоскости и 20о вертикальной плоскости.

Превышение луча зрения впереди сидящего человека по нормам проектирования должно быть не менее 12 см.

Литература [3] стр. 5 - 7

Тема 4 Конструирование крупноблочных и крупнопанельных зданий. Их стыки

План

1. Конструирование крупноблочных зданий.

2. Конструирование крупнопанельных зданий.

3. Стыки крупнопанельных зданий.

Наружные стены в современном строительстве чаще расчленяют на блоки по двухрядной системе разрезки. Толщину блоков принимают в пределах от 400 до 640 мм в зависимости от климатической зоны строительства и теплопроводности материала. Несущая способность стен из таких блоков всегда имеет запас прочности. Система разрезки наружных стен предусматривает обязательную перевязку швов между сборными элементами поясных и простеночных рядов. Поясные ряды кладки состоят из поясных, перемычечных и угловых блоков. Перемычечные устанавливают над проемами. Они отличаются от поясных наличием стальной арматуры. Все блоки поясных рядов имеют четверти для опирания элементов перекрытий на стены. Под действием колебаний температуры наружного воздуха крупные блоки наружных стен сжимаются или расширяются, что обусловливает раскрытие или сжатие швов на стыках этих элементов. При этом в более худших условиях находятся вертикальные швы. Их деформация не гасится силами сжатия от действия массы стены, как в горизонтальных швах. Горизонтальные стыки блоков заполняют цементным раствором. С внешней стороны их заделывают герметиком и защищают цементным раствором. Вертикальные стыки блоков с наружной стороны заделывают по аналогии с горизонтальными и конопатят. Затем устанавливают утепляющие вкладыши и с внутренней стороны заливают легким бетоном. Необходимую жесткость соединения элементов стен обеспечивают перевязкой вертикальных стыков ряда блоками перекрывающих рядов и стальными связями между блоками всех стен. С наружной стороны стеновые блоки офактуривают цветным атмосферостойким бетоном или атмосферостойкой декоративной облицовкой из крошки цветного стекла керамической плитки и др.

Внутренние стены выполняются толщиной 200 – 300 мм из тяжелого бетона.

Перегородки в крупноблочных домах выполняются на всю высоту этажа, толщина – 80мм (межкомнатные), и толщина – 200мм (межквартирные ) гипсобетонные или шлакобетонные.

Бескаркасная схема крупнопанельных зданий.

Разрезка панелей

1)  С мелким шагом

2400

3000

3300

3600 (зал)

4200

4800

2)  С крупным шагом

6000

6600

7200

Такая разрезка возможна при поперечно – несущих стенах

Крестообразная

Нэт

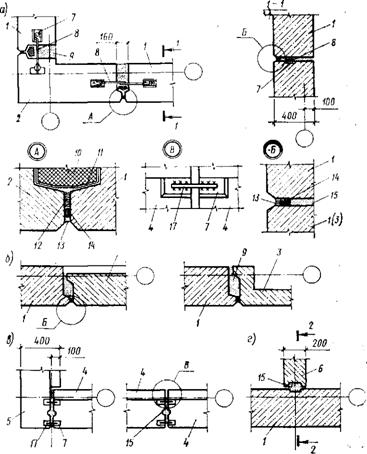

Самой ответственной частью в крупнопанельных зданиях являются стыки.

1.  По способу изготовления стыки бывают:

·  Плоские

·  Профилированные

2.  По способу передачи нагрузки:

·  Платформенные

·  Комбинированные

3.  По способу крепления:

·  Упруго – податливые

·  Жесткие

·  Безметальные

·  Болтовые

·  Самофиксирующие

4.  По способу водозащиты:

·  Закрытые

·  Дренированные

·  Открытые

Плоский горизонтальный стык Профилированный горизонтальный стык

В средней климатической зоне и на юге применяется плоский стык. В зонах с резко - континентальным климатом применяют профилированный стык.

Платформенный стык. Нагрузка передается от вышележащей нагрузки через плиту перекрытия на нижнюю стыковую панель.

Вертикальный упругоподатливый

Пространственная жесткость здания обеспечивается за счет:

1)  Стыков (соединение их)

2)  Наличие внутренних стен обеспечивает жесткость, в виде диафрагм – вертикальный элемент жесткости.

3)  Лестнично – лифтовой узел является ядром жесткости здания

4)  Горизонтальным элементом жесткости являются перекрытия с анкерованными между собой, а также осуществляют связь, со стенами образуя горизонтальный (диск жесткости)

Область применения бескаркасных схем:

·  80% жилья выполнено в этой схеме

·  Детсады

·  Школы

Литература [1] стр. 61-65; 235-242

Тема 5 Объемно-блочное домостроение

План

1.Виды объемных блоков.

2. Конструктивные системы объемных блоков.

3. Направления, оставшиеся после 1991 года.

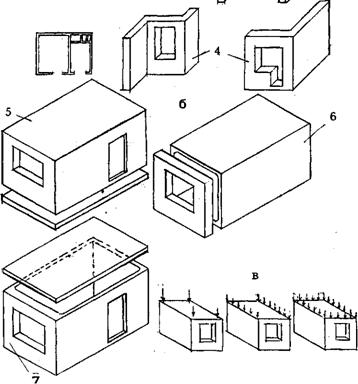

Объемные блоки – крупные конструктивные элементы, которые более точно следует именовать объемно – пространственными.

Объемные блоки – 5 типа «колпак»; 6-типа «лежащий стакан»; 7-типа «стакан»; санитарно-техническая кабина; 4-ризалиты.

Бескаркасная, объемно блочная, каркасная, ствольная.

В бескаркасной системе объемные блоки устанавливают друг на друга.

Объемно-блочная (блочно-панельная) система формируется их объемно - блочных элементов и отдельно стоящих несущих стен.

Объемный элемент навешивается на каркас здания.

Объемные элементы группируются вокруг лестнично-лифтового ядра.

Краснодарское направление базируется на бескаркасной объемно-блочной системе. Объемный блок формуют из конструктивного керамзитобетона по типу «лежащий стакан».

Хабаровское направление основано на комбинированной блочно-стеновой конструктивной системе.

Литература [2] стр. 79-90

Тема 6 Виды каркасов. Конструирование, узлы, сопряжения. Монолитные каркасы.

План

1.Рамный каркас.

2. Рамно - связевой каркас.

3. Связевой каркас.

4.Конструирование связевого каркаса.

1)  В рамном каркасе все вертикальные и горизонтальные нагрузки воспринимаются жесткими узлами рамы.

Вертикальные нагрузки бывают постоянные и временные. К постоянным относится вся вышележащая нагрузка. К временным – снег, временное оборудование.

Горизонтальные нагрузки – ветер. Горизонтальные нагрузки учитываются при этажности свыше 3-х этажей.

1)  Рамный каркас

При транспортировке элементов рамного каркаса расчленяем их в местах где момент равен нулю, на «Г» образный элемент.
