2)  Рамно – связевой каркас

Диафрагма жесткости представляет собой армированную стену выполненную из тяжелого бетона.

Диафрагма жесткости устраивается по всей высоте здания, соединяясь между собой с помощью сварки выпусков арматуры. Под диафрагму жесткости проектируются фундаменты, которые могут быть сборными, чаще монолитными. Размеры бывают – 3, 6м

Количество диафрагмы жесткости определяется расчетом (принимаем конструктивно от 24 -48 мм)

3)  Связевой каркас

диафрагма жесткости

Серия 1-020-1 (до 5 этажей)

Унифицированные ячейки каркаса:

3х3 ригели

3х6 плиты

6х6 пустотные плиты, ребристые

9х9

9х12 настилы перекрытий

Шаг колонн в направлении пролета ригелей 3; 6; 7,2; 9 м

Шаг колонн в направлении перекрытий 3; 6; 7,2; 9; 12 м

Разрезка – количество панелей и блоков, раскладываемых в пределах одного этажа.

Литература [2] стр. 63-69

Тема 6 Большепролетные системы покрытий

План

1.Плоскостные системы.

2. Перекрестные системы.

3. Пространственные системы.

1  Плоскостные системы покрытия

Балки и фермы представляют собой основные виды безраспорных плоскостных конструкций. Балки и фермы наиболее часто применяются для покрытий одноэтажных зданий увеличенных пролетов.

Двухскатная балка Фермы

L = 12000,18000

Рамы

Бесшарнирная рама Двухшарнирная рама

Трехшарнирная рама

Арки

Бесшарнирная Духшарнирная

До 50 м

Трехшарнирная

2  Перекрестно – стержневые системы покрытия

Узловое соединение представляет собой шар со скошенными гранями, в которых имеется резьба.

Стержневой элемент представляет собой трубу верх которой представлен в виде болта резьба, которой выведена наружу и вкручивается в узловое соединение.

Перекрытия перекрывают пролеты 72 м, 18х18, 24х24, 36х36, 30х30.

При проектировании в конструкции консоли момент уменьшается в 2 раза в середине пролета.

Проблемы проектирования больших по размеру зданий без тяжелых трудоемких покрытий и промежуточных опор поставили перед архитекторами и конструкторами задачу создания легких и прочных сводчатых конструкций.

3. Пространственные системы.

Пространственно изогнутые и тонкостенные, эти конструкции, благодаря непрерывности и плавности формы, обладают свойством равномерного распределения сил по всему сечению. Сама геометрия формы помогает им стать прочнее.

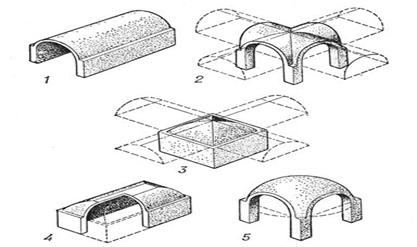

В прошлом веке были разработаны и реализованы в строительстве различные типы монолитных и сборных железобетонных тонкостенных сводов-оболочек сложной конструкции для покрытий большепролетных зданий и сооружений: сферические, зонтичные, ребристые, бочарные и других видов кривизны.
Примерами таких конструкций являются кровля выставочного павильона в Париже, напоминающая лепесток цветка, которая перекрывает без опор пролет более 200 м, или крыша торгового центра в Челябинске, имеющая вид оболочки двоякой кривизны, покрывающей без единой промежуточной опоры площадь более гектара.
В практике строительства существует много примеров возведения оригинальных железобетонных оболочек, имеющих сложную конструктивную форму, что позволяет архитекторам реализовывать самые причудливые проекты. Иллюстрацией тому может служить павильон «Филипс» на международной выставке ЭКСПО-58 работы архитектора и музыканта Я. Ксенакиса, автора гипотезы претворения музыки в пространство и форму, построенный в форме гиперболического параболоида, или гипара.

Широкое распространение получила цилиндрическая.

В качестве диафрагмы может быть арка, ферма.

В качестве бортового элемента могут быть балки с параллельными поясами, фермы с параллельными поясами.

Оболочка двоякой кривизны

Литература [2] стр. 63-69

Тема8 Проектирование крыш.

План

1.Крыши с холодным чердаком.

2.Крыши с теплым чердаком.

Схемы крыш: Б - с холодным чердаком с безрулонной кровлей

Г – с теплым чердаком с безрулонной кровлей

Конструкция чердачной крыши Конструкция рулонной крыши

с холодным чердаком и кровлей с теплым чердаком составляют утепленные

из рулонных материалов. кровельные, лотковые и фризовые панели.

Гидроизоляцию железобетонных крыш проектируют в зависимости от типа крыши. Гидроизоляцию чердачных осуществляют следующими способами (рулонный ковер, окраска мастикой, водонепроницаемые панели).

Литература [2] стр. 150-160

7. Содержание практических занятий

Практическое занятие 1,2,3,4 (4часа)

Тема 2 Основные принципы проектирования гражданских зданий

План

1Основные виды общественных зданий.

2 Ознакомление с нормами проектирования общественных зданий.

Задание

1. Ознакомиться с заданием на курсовое проектирование

2. Законспектировать требования СНиП РК по конкретному заданию на курсовое проектирование.

Литература: [3] стр. 4 - 8

Практическое занятие 5,6,7,8.9,10(6часов)

Тема 3 Объемно-планировочное решение. Специальные требования, предъявляемые к проектированию общественных зданий

План

1.Функциональный процесс-основа проектирования зданий.

2. Основные, вспомогательные и обслуживающие помещения.

3. Санитарно- гигиенические и противопожарные требования к проектированию гражданских зданий.

4.Класс и степень огнестойкости здания. Эвакуация из зданий с массовым пребыванием людей.

Задание

1.Согласно задания на курсовое проектирование, изобразить план

гражданского здания на миллиметровке с учетом санитарно-гигиенических норм, отражая вопросы эвакуации, противопожарные требования.

Литература: [3] стр. 8-42

Практическое занятие 11,12,13,14 (4часа)

Тема 4 Конструирование крупноблочных и крупнопанельных зданий. Их стыки

План

1.Конструирование крупноблочных зданий их стыки и обеспечение пространственной жесткости.

2.Конструирование крупнопанельных зданий их стыки и обеспечение пространственной жесткости.

Задание

1.На плане здания выполнить раскладку блоков, панелей по своему варианту задания на курсовое проектирование.

2.Выполнить фасад с разрезкой стен на блоки и панели.

Литература: [2] стр. 20 - 508

Практическое занятие 15,16 (2часа)

Тема 5 Объемно-блочное домостроение

План

1. Что собой представляют следующие элементы типа:

«Колпак», «Стакан», «Перевернутый стакан».

2.Конструирование объемно-блочных зданий стыки и обеспечение пространственной жесткости.

Задание

1.На плане здания выполнить раскладку блоков, панелей по своему варианту задания на курсовое проектирование.

2.Выполнить несколько планов с различными конструктивными схемами

Литература: [2] стр. 20 - 508

Практическое занятие 17,18,19,20,21,22 (6 часов)

Тема 6 Виды каркасов. Конструирование, узлы, сопряжения. Монолитные каркасы.

План

1. Виды каркасов.

2.Статическая работа каркасов и обеспечение пространственной жесткости.

3. Конструирование каркасов.

4. Продольные и поперечные разрезы.

Задание

1.Выполнить фрагмент фасада связевого каркаса с разрезкой на панели.

2.Запроектировать фрагмент плана перекрытия и дать продольный и поперечные разрезы с детальной проработкой всех элементов каркаса.

3.Выполнить фрагмент монолитного перекрытия и дать разрезы с детальной проработкой всех конструкций.

Литература: [2] стр. 63-69

Практическое занятие 23,24,25,26 (4 часа)

Тема 7 Большепролетные системы покрытий

План

1.Плоскостные системы покрытий.

2.Перекрестные системы покрытий.

3.Пространственные системы покрытий

Задание

1.На миллиметровке выполнить перекрытия залов кинотеатров, бассейнов, спортивных залов и вычертить разрезы поперечные и продольные с использованием большепролетных систем.

2.Запроектировать конструктивные детали и узлы.

Литература: [1] стр. 127-162

Практическое занятие 27,28,29,30 (4 часа)

Тема 8 Проектирование крыш

План

1.Крыши с холодным чердаком

2. Крыши с теплым чердаком

Задание

1.На миллиметровке запроектировать крышу по варианту задания на курсовое проектирование, сделав правильный выбор крыши в зависимости от природно-климатических условий и назначения здания.

2. И вычертить разрезы поперечные и продольные по крышам.

Литература: [2] стр.150-165

8. Задания самостоятельной работы

Тема 2 Основные принципы проектирования гражданских зданий

1. Разработка вопросов:

1) Из какого расчета определяются размеры коридоров, дверей?

2) Как назначается высота этажа зданий, обоснуйте выбор?

3) Мероприятия по вопросам эвакуации.

4).Проектирование лифтов, пандусов, эскалаторов.

2. Законспектировать в рабочей тетради со схемами и эскизами.

Тема 3 Объемно-планировочное решение. Специальные требования, предъявляемые к проектированию общественных зданий
