Берем конец кабеля и с помощью стриппера делаем надрез буферного слоя. Затем аккуратно снимаем оболочку, попутно следя за тем, чтобы не коснуться волокон. Стриппер может обрабатывать жилы диаметром 250 и 900 мкм, и рассчитан для любого типа волокон.

Действие 2. Подготовка к соединению

Описание: E:\GPON\Фото\ВИДЕО по ПОНу\Сварка\DSC_1974.JPGПосле обнажения концов волокон их нужно обезжирить с помощью специальной безворсовой салфетки, смоченной в дегидрированном спирте. Во время обработки важно как можно реже касаться оголенных участков.

Действие 3. Скалывание

Существуют несколько видов скалывателей, которые выполняют эту процедуру с заданными параметрами: угол скола, длина скола, что весьма удобно, поскольку операция требует высокой точности. Скалыватели могут использоваться для любых волокон:

Необходимо использовать угловой скол с углом в 8 градусов.

Действие 4. Соединение

Описание:Сплайс состоит из корпуса (а), в который, через специальные каналы и направляющие вводятся сколотые концы волокон (г). Направляющие служат для прецизионной стыковки торцов в камере, заполненной иммерсионным гелем (д), необходимым для сведения к минимуму переходного затухания и герметичности соединения. Показатель преломления геля близок к показателю сердцевины волокна, что позволяет свести к минимуму обратное отражение. Сверху корпус закрывается крышкой (б).

Шаг 11 - Настройка абонентского устройства

v  Ericsson T063G

1.Ноутбук для настройки абонентского устройства Ericsson T063G подключается к первому Ethernet порту.

Необходимо помнить, что в момент настройки к устройству не должен быть подключен разъем оптического патч-корда.

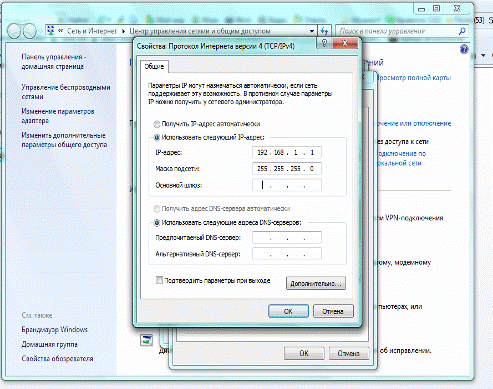

2. На сетевой карте ноутбука необходимо настроить IP-адрес 192.168.1.1 с маской 255.255.255.0. Поля шлюза и DNS-серверов оставить пустыми:

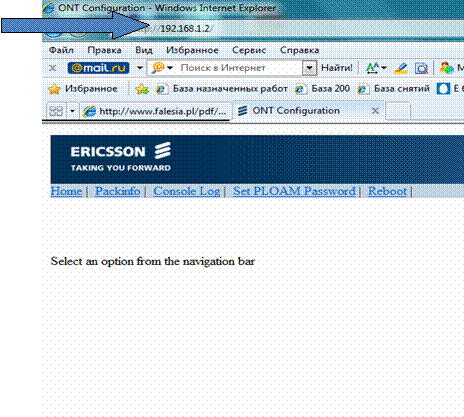

3. Вызовите браузер (например, Internet Explorer) и в адресной строке браузера наберите адрес http://192.168.1.2. Появится страница, откроется основное меню абонентского устройства.

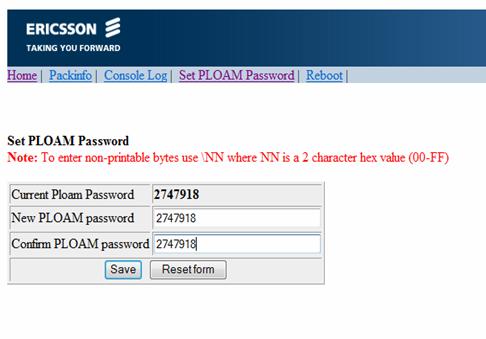

4. На странице основного меню ONT переходим на вкладку SetPLOAMpassword. В поля NewPLOAMpassword и ConfirmPLOAMpassword вносится и повторяется соответственно номер заявки конкретного абонента. Нажимаем кнопку Save.

НЕ нашли? Не то? Что вы ищете?

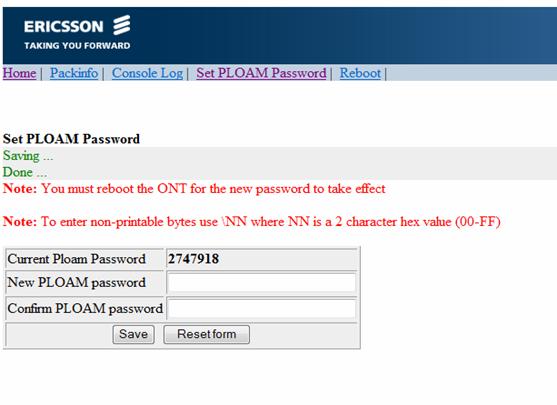

5. После нажатия кнопки Save в меню появляется предупреждение о необходимости перезагрузить абонентское устройство. Переходим во вкладку Reboot:

6. Во вкладке Reboot нажимаем на единственную кнопку Reboot. Модем начинает процесс перезагрузки:



7. По завершении процесса перезагрузки, настройка ONT успешно завершена.

8. Осуществляем подключение ONT к разъему волоконно-оптического дроп-кабеля (патч-корда) при отключенном питании 220В.

v  ZTEF660

1. Ноутбук для настройки абонентского устройства ZTE F660 подключается к первому Ethernet порту. Необходимо помнить, что в момент настройки к устройству не должен быть подключен разъем оптического патч-корда.

2. Вызовите браузер (например, Internet Explorer) и в адресной строке браузера наберите адрес http://192.168.1.1. Появится страница, предлагающая ввести имя пользователя и пароль. Введите имя пользователя «admin», пароль «admin» и нажмите кнопку «Login».

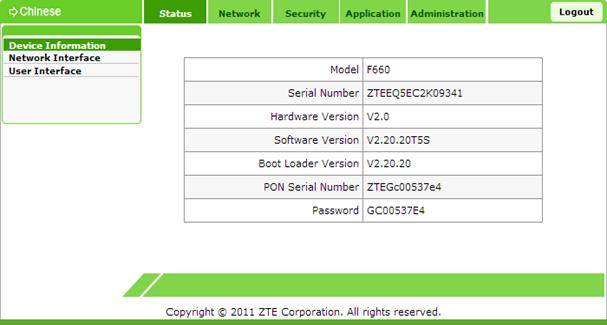

3. После загрузки появится следующее окно.

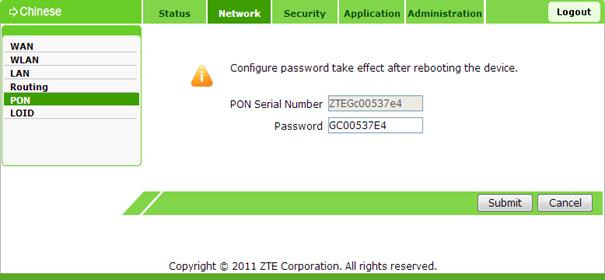

4. На странице основного меню ONT переходим на вкладку Network. В левой части меню выбираем PON. В поля «Password» вносится номер заявки конкретного абонента. По завершению нажимаем кнопку «Submit».

5. Настройка ONT успешно завершена.

6. Осуществляем подключение ONT к разъему волоконно-оптического дроп-кабеля (патч-корда) при отключенном питании 220В.

Настройка Wi-Fi на ZTEF660

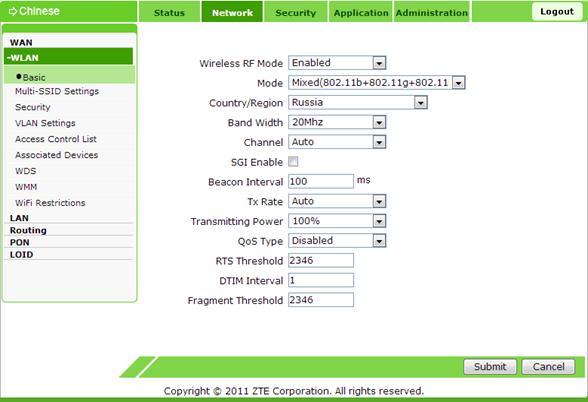

Для включения Wi-Fi, необходимо зайти в «Network», далее «WLAN» и выбрать в графе «WirelessRFMode» статус «Enabled», после чего нажимаем кнопку «Submit».

Настройка Multi-SSID

В разделе «Multi-SSID» можно выставить свой идентификатор сети, также указать, скрывать ее или нет, но суть этой технологии заключается в том, что дополнительно к основной беспроводной сети можно организовать до четырех «гостевых». Такое применение полезно, когда нужно организовать беспроводной доступ не только для пользователя, но и для гостей. При этом гости будут изолированы в рамках гостевой беспроводной сети и не получат доступ к локальной сети пользователя.

1. ChooseSSID (Выбор SSID) – Выбор изменяемой Wi-Fi сети.

2. HideSSID (Скрытый SSID) – Скрыть\Отобразить беспроводную сеть.

3. EnableSSID (Включение SSD) – Включение\Отключение SSID.

4. MaximumClients (Максимальное кол-во клиентов) –Максимальное единовременное кол-во подключенных клиентов. По умолчанию 32.

5. SSIDName (ИмяSSID) – ИмяWi-Fiсети.

Настройка Шифрования

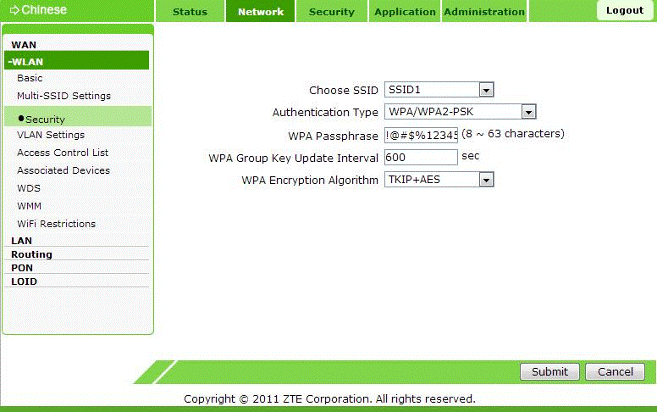

Для настройки шифрования необходимо перейти в «Network», далее «WLAN», «Security».

1. ChooseSSID (Выбор SSID) – Выбор изменяемой Wi-Fi сети, можно выбрать значения SSID1-SSID4, по умолчанию установлено значение SSID1.

2. AuthenticationType (Тип аутентификации) - Тип аутентификации для беспроводного оборудования, поддерживаются OpenSystem (Открытая система), Sharedkey (Открытый ключ), WPA-PSK, WPA2-PSK и WPA-WPA2, по умолчанию установлено значение WPA/WPA2-PSK (ключ по умолчанию !@#$%12345 (при выполнении работ у абонента, ключ необходимо изменить)).

3. WPA Passphrase (Ключевая фраза) - Укажите ключ шифрования WPA (8-63 символа). Ключевое слово обязательно согласовывается с абонентом

4. WPA EncryptionAlgorithm (Алгоритм шифрования) - Выберите алгоритм шифрования WPA TKIP или AES.

Нажмите кнопку Submit (Подтвердить), чтобы закончить настройку шифрования.

v  Huawei HG8245

1. Ноутбук для настройки абонентского устройства Huawei HG8245 подключается к первому Ethernet порту. Необходимо помнить, что в момент настройки к устройству не должен быть подключен разъем оптического патч-корда.

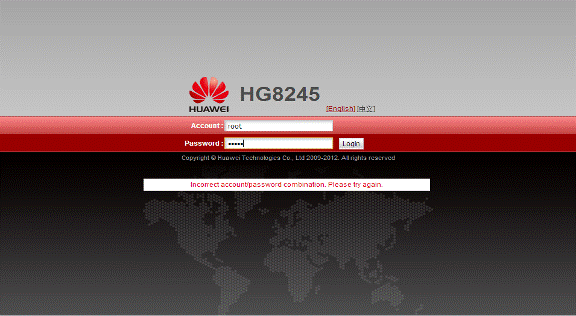

2. Вызовите браузер (например, InternetExplorer) и в адресной строке браузера наберите адрес http://192.168.100.1. Появится страница, предлагающая ввести имя пользователя и пароль. Введите имя пользователя «root», пароль «admin» и нажмите кнопку «Login».

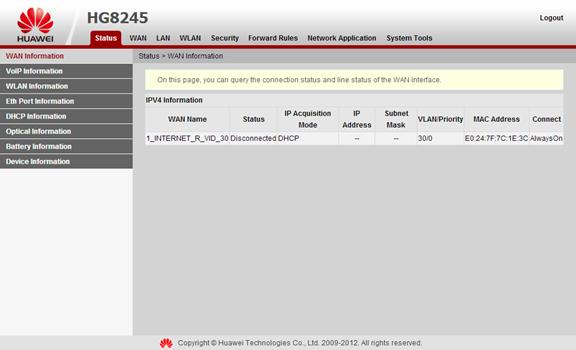

3. После загрузки появится следующее окно.

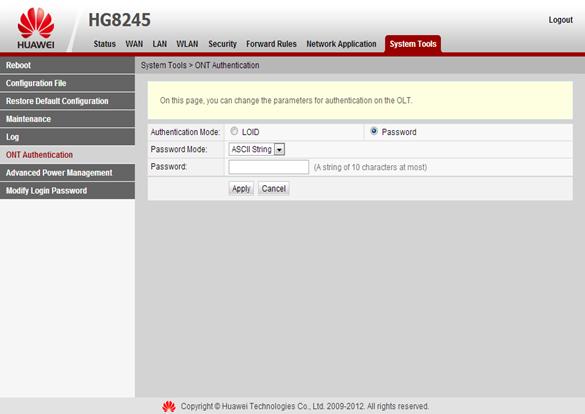

4. На странице основного меню ONT переходим на вкладку «SystemTools». В левой части меню выбираем «ONTAuthentication». В поля «Password» вносится номер заявки конкретного абонента. По завершению нажимаем кнопку «Apply».

5. Настройка ONT успешно завершена.

6. Осуществляем подключение ONT к разъему волоконно-оптического дроп-кабеля (патч-корда) при отключенном питании 220В.

Настройка Wi-Fi на Huawei HG8245

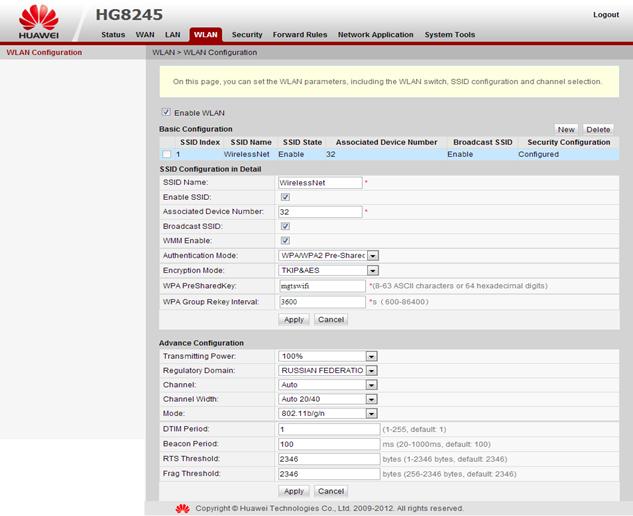

Для включения Wi-Fi, необходимо зайти в «WLAN» далее «WLAN Configuration» и поставить в графе «Enable WLAN» галочку. Далее нажимаем кнопку «NEW».

Описание настроек Wi-Fi:

1. SSIDName (Имя SSID) – Имя Wi-Fi сети.

2. EnableSSID (Включение SSD) – Включение\Отключение SSID

3. AssociatedDeviceNumber (Максимальное кол-во клиентов) - Максимальное единовременное кол-во подключенных клиентов. По умолчанию 32.

4. Broadcast SSID (Широковещание идентификатора SSID) - Передача имя сети в режиме широковещания. Если эта возможность включена, точке доступа будет видна в эфире, в случае ее отключение точка доступа будет скрыта (аналог HiddenSSID).
