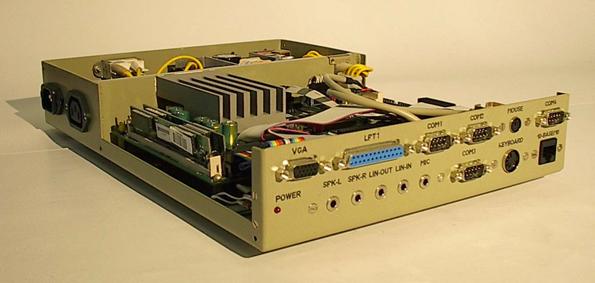

Фото 2.

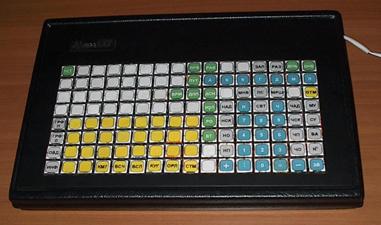

К одному из ПКИИ подключена ФК (Фото 3) - основной инструмент диспетчера для управления участком. С ее помощью ДНЦ посылает команды управления сигналами, вводит и корректирует номера поездов на участке.
Фото 3.

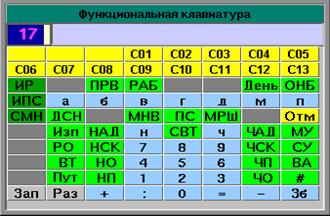

Кроме того, на любом из видеотерминалов ДНЦ при необходимости может вызвать виртуальную функциональную клавиатуру.
Аппаратура пункта управления, размещенная в аппаратном зале поста ДЦ, включает в себя АРМ дежурного электромеханика (АРМ ШН), выполняющее функции организации связи ПУ с РКП по основному и резервному каналам, контроль и диагностику аппаратуры ДЦ, состоящее из
- двух ПЭВМ с установленными модемами (М-М) для связи со станциями участка;
- печатающего устройства;
- РЛС.
Аппаратура АРМ-ДНЦ и АРМ-ШН связаны между собой локальной сетью (ЛС).
В состав распределенных контролируемых пунктов РКП входят блоки трех модификаций:

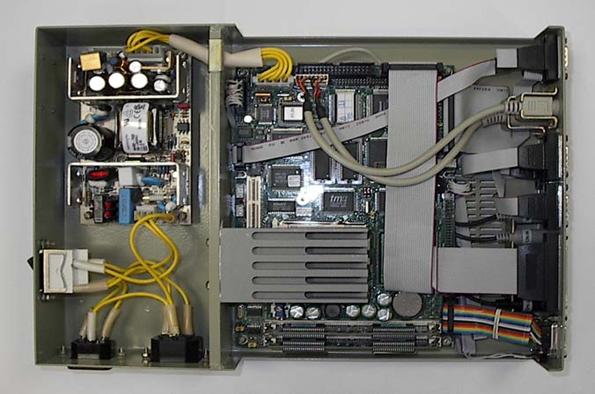

- РКП-ТУ (Фото 4), РКП-ТС (Фото 5) – блоки телеуправления и телесигнализации, обеспечивающие сопряжение аппаратуры ДЦ на КП с устройствами ЭЦ.
- РКП-Ц (Фото 6) – центральный блок управления контролируемыми пунктами, обеспечивающий взаимодействие КП с ПУ, с соседними КП, а также с блоками РКП-ТУ и РКП-ТС.
Фото 4.
Фото 5.
Фото 6.
Блоки РКП-ТУ предназначены для включения управляющих реле по командам телеуправления поездного диспетчера. Один блок РКП-ТУ позволяет включать до 8 управляющих реле.
Блоки РКП-ТС предназначены для ввода контролируемых сигналов. Один блок РКП-ТС, позволяет обработать до 20 сигналов ТС. Количество блоков определяется количеством сигналов.
Применение блоков РКП-ТУ и РКП-ТС, которые монтируются на базе реле НМШ и устанавливаются на релейном стативе на розетке реле НМШ, способствует сокращению применения релейного оборудования (стативов, реле, релейных блоков и т. д.), а также монтажных работ и внутрипостового кабеля.

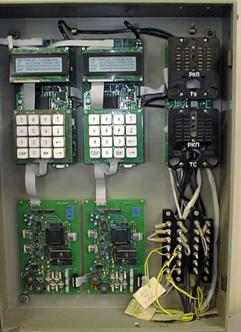

Резервированные блоки РКП - Центр предназначены для ввода, обработки всех сигналов, поступающих с блоков РКП – ТУ, РКП – ТС и передачи данных на пункт управления (ПУ). Блок РКП - Центр разработан в виде настенного шкафа с набором электронных плат, устанавливается в релейном помещении один на промежуточной станции.
3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Система «ДЦ-Юг с РКП» характеризуется следующими общими техническими показателями:
· способ функционирования - программный;
· тип используемых микропроцессоров в РКП – N80C196, РIC16C63, PIC16C73;
· операционная система реального времени - QNX;
· использованы INTRANET технологии, HTML файлы, реляционные базы данных формата SQL;
· структуры линий связи - радиальная, многоточка, кольцо;
· способ реализации каналов - физические линии, ВЧ каналы, волоконно-оптические линии;
· количество РКП: до 31 на одно кольцо связи;
· максимальное число блоков ТУ и ТС не более 126;
· количество двухпозиционных объектов контроля на РКП: до 2520;
· количество двухпозиционных объектов управления на РКП: до 1008;
· способы опроса объектов контроля: циклический, спорадический, смешанный;
· цикл опроса объектов контроля: не более 5c;
· время передачи одной команды: не более 0.5c;
· время отображения поездной ситуации: не более 5c;
· время ответа на запросы диспетчера: не более 5c;
· скорость передачи в каналах ТУ, ТС: не менее 9600 Бод;
· номинальное значение входного и выходного сопротивления модема: 600 Ом;
· уровень мощности сигнала на выходе передатчика: от минус 28 до 0 дБ;
· уровень мощности сигналов на входе приемника: от минус 40 до 0 дБ;
· выходные элементы телеуправления РКП обеспечивают напряжение не менее 20В при сопротивлении нагрузки 1400 Ом и 10В - при сопротивлении нагрузки 20 Ом;
· контакты объектов контроля должны обеспечивать коммутацию постоянного тока от 20 до 50мА при напряжении до 24В;
· исполнение конструкций РКП-ТУ, РКП-ТС - в корпус реле НМШ;
· подключение внешних цепей - под пайку к розетке реле НМШ;
· внешнее питание: постоянного тока - 24 В (для РКП-ТУ, РКП-ТС, РКП - Центр);
Изделия системы изготовлены для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями в районах с умеренным и холодным климатом (вид климатического исполнения - УХЛ4 по ГОСТ 15150-69).
Допускается эксплуатация в районах с влажным и сухим тропическим климатом в помещениях с кондиционированным воздухом (условия ТВ4.1 или ТС4.1) при выполнении требований раздела 8 ГОСТ 15150-69;
Изделия системы, кроме сервисной аппаратуры, устойчивы к воздействию температуры окружающего воздуха в диапазоне от +1 до +40С при значениях относительной влажности 80% при 35С;
По устойчивости к воздействию атмосферного давления изделия системы соответствуют группе исполнения Р1 по ГОСТ 12997-84.
По устойчивости к воздействию синусоидальных вибраций изделия, кроме сервисной аппаратуры, соответствуют группе исполнения Л1, сервисная аппаратура - Л3 по ГОСТ 12997-84;
Средний срок службы аппаратуры - 10 лет.
Замена любого модуля однотипным (того же исполнения) не требует регулировки в других составных частях системы, кроме установки адреса в локальной сети.
В состав аппаратуры центрального пункта управления (ПУ) входят IBM – совместные промышленные компьютеры, имеющие следующие технические характеристики:
· Процессор – Pentium II;
· Тактовые частота, не менее 233 МГц;
· Объем оперативной памяти, не менее 32 МВ;
· Емкость жесткого диска, не менее 1 GВ;
· Видеоадаптер S3;
· Сетевой адаптер – Ethernet – 10 BaseT;
· Асинхронный последовательный интерфейс RS – 232;
· Параллельный интерфейс CENTRONICS.
В состав аппаратных средств ПУ входят также:
Расширители локальной сети (РЛС), 18” и 15” жидкокристаллические и 15” ЭЛТ мониторы, модемы, лазерные и цветные струйные принтеры, сервер.
Круглосуточный режим работы аппаратных средств ПУ обеспечивается источниками бесперебойного питания, а также системой резервирования энергоснабжения, используемой на железнодорожном транспорте. Конкретный состав и тип устройств определяется проектом на центральный пост ДЦ-ЮГ с РКП.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ РКП.
4.1. Основные положения
Контролируемые пункты управления ДЦ на линейных станциях организованы на базе центрального блока управления распределенными контролируемым пунктам (РКП – Ц) и аппаратуры сопряжения с устройствами ЭЦ – блоков вывода сигналов телеуправления (РКП – ТУ) и ввода сигналов телесигнализации (РКП – ТС).
Описание устройства и принципа работы вышеуказанных блоков приведено в следующих эксплуатационных документах:
- Центральный блок управления распределенным контролируемым пунктом (РКП‑Ц). Техническое описание и инструкция по эксплуатации, утвержденные Департаментом сигнализации, связи и ВТ 18.12.1998 г.;
- Блок вывода сигналов телеуправления распределенным контролируемым пунктом (РКП – ТУ). Техническое описание и инструкция по эксплуатации, утвержденные Департаментом сигнализации, связи и ВТ 18.12.1998 г.
- Блок ввода сигналов телесигнализации распределенным контролируемым пунктом (РКП – ТС). Техническое описание и инструкция по эксплуатации, утвержденное Департаментом сигнализации, связи и ВТ 18.12.1998 г.
Сопряжение аппаратуры РКП с оборудованием ЭЦ выполнено согласно «Методическим указаниям по проектированию» (И-280-01), утвержденных ЦШ МПС.
4.2. Блоки РКП-ТС
Для контроля состояния объектов телесигнализации на КП используется блок РКП‑ТС. Блок РКП-ТС монтируется на релейном стативе в корпусе реле НМШ, а подключение к нему осуществляется через стандартную розетку реле НМШ. Для подключения задействованы все 28 контактов блока. Схема расположения выводов в РКП-ТС приведена на рис.4.1. К контактам 12... 21, 32...41, 52...61, 72...81 подключаются контролируемые цепи до 20 на 1 блок РКП-ТС, контакты 23, 43, 63, 83 являются общими каждый для своей группы. На контакт 1 подается питание = 24В (МБ), на 4 - питание = 24В (ПБ), на 2 - линия 1 локальной сети и на 3 - линия 2 локальной сети.
На рис.4.2. приведена схема ввода сигналов в РКП-ТС, на которой показано подключение контактов к блоку и начало входных цепей самого блока. Все вводы гальванические развязаны между собой. Подключение контактов контрольных реле через оптронные блоки сопряжения позволяет подключаться в схемы ЭЦ параллельно лампам табло, как показано на рис.4.3. Различные подключения можно осуществлять на один блок, но только на различные группы, а обратный провод питания подключается на общие контакты соответствующих групп.
4.3. Блоки РКП-ТУ
Увязка ПУ с устройствами СЦБ по телеуправлению осуществляется с помощью блоков РКП-ТУ. Блок РКП-ТУ также собран в корпусе реле НМШ. Схема расположения выводов в РКП-ТУ приведена на рис.4.4 На контакты 12-32, 11-31, 13-33, 22-42, 52-72, 51-71, 53-73, 62-82 можно подключать обмотки управляющих реле, всего до 8 реле на один блок. Контакты 21,41,61,81 не задействованы, на контакт 1 подается питание = 24В (МБ), на 4 - питание = 24В (ПБ), на 2 - линия 1 локальной сети и на 3 - линия 2 локальной сети.
На рис.4.5. приведена схема выходов РКП-ТУ, на которой показаны выходные цепи самого элемента и включение управляющих реле. В качестве управляющих реле следует использовать высокоомные (НМШ2-4000, НМШ1-1440). В некоторых схемах возможно исключить управляющие реле: в схеме задания маршрутов выводы блоков, соответствующие командам на возбуждение кнопочных реле светофоров, следует соединять с тыловыми контактами реле РУ схемы кнопочных реле. На соответствующий данной команде “минусовой” (например 12) вывод следует подать МБ. На рис.4.6. приведен пример включения кнопочных реле.
|
