Однако, для исключения ложного контроля напряжения блоками РКП-ТУ при выдаче управляющего воздействия на кнопочные реле, каждый вывод блока РКП-ТУ соединяется через диод (КД 205) с тыловыми контактами реле РУ.

При передаче на статив более 8 команд устанавливается соответствующее число блоков. Все выходы блока РКП ТУ гальванически развязаны, поэтому к ним можно подключать реле с различной номенклатурой питания (например П, М или ЩП, ЩМ), а через выводы 43, 23 и 83, 63 подается питание = 24 В на преобразователи, которое гальванически не связано с питанием выходных контактов. На выводы 43 и 83 подается полюс питания ПБ, а на выводы 23 и 63 - провод питания МБ. Полюс питания ПБ подается через тыловой контакт реле РУ, чтобы управление от ДНЦ было возможно только при отсутствии сезонного и резервного управления.

Элемент ввода

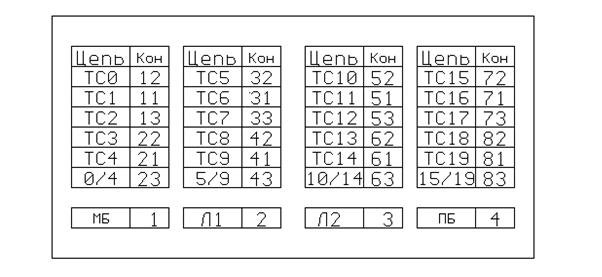

Рис. 4.1. Схема расположения выводов в РКП-ТС

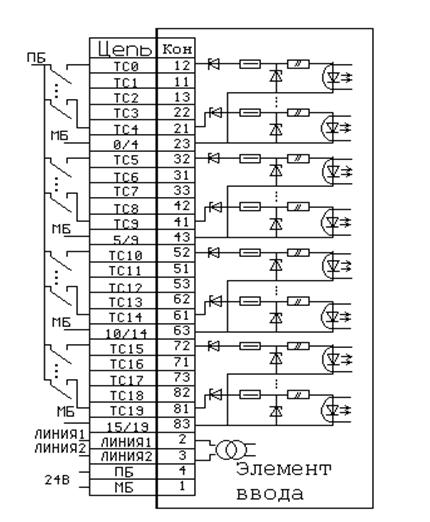

Рис. 4.2. Схема ввода сигналов в РКП-ТС

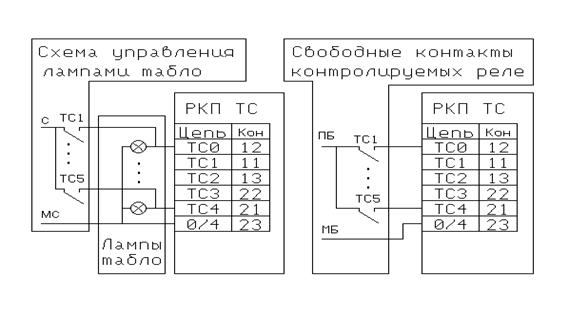

Рис. 4.3. Примеры ввода сигналов

Элемент вывода

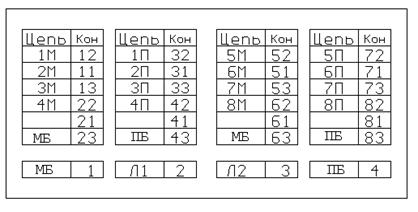

Рис. 4.4. Схема расположения выводов в РКП-ТУ

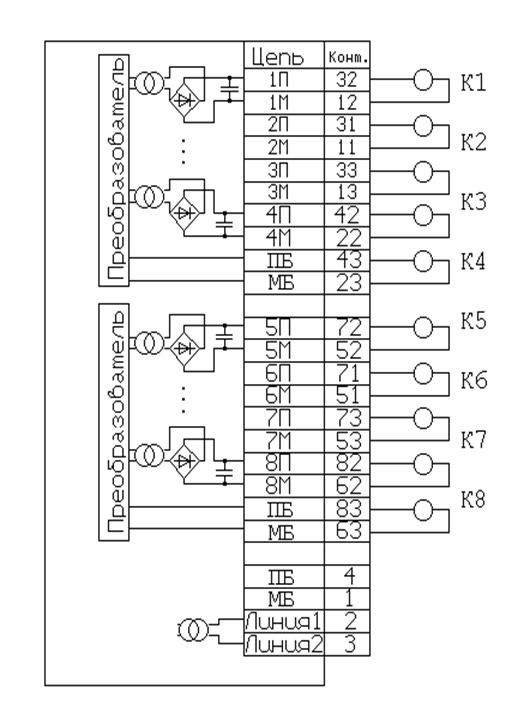

Рис.4.5. Схема выходов РКП-ТУ

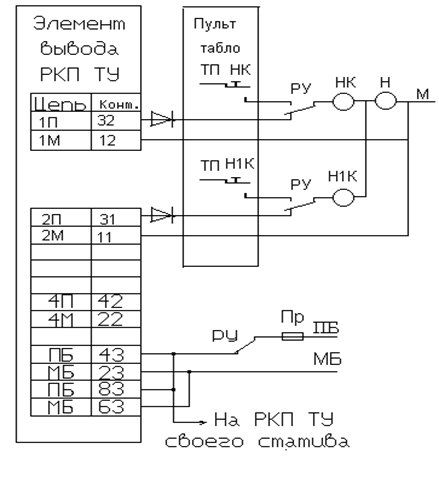

Рис.4.6. Схема вывода сигналов ТУ.

4.4. Таблицы ТУ-ТС

Для обобщения всех контролируемых и управляющих сигналов составляются таблицы. Таблицы ТУ-ТС содержат набор команд телеуправления и контроля без строгой привязки к месту в таблице. Место команд и контролей в таблице определяется группировкой приборов на стативах.

Пример таблицы объектов контроля приведен на рис.4.7. В первой графе таблицы проставлены номера строк, которые соответствуют номеру контролируемого сигнала, подключенному к данному блоку. Так как количество сигналов, которые может обрабатывать блок не более 20, то и количество строк равно 20.

Во второй графе приведены адреса контактов блока, на которые подан соответствующий сигнал. В последующих графах записываются обозначения сигналов. Количество столбцов соответствует количеству установленных блоков РКП-ТС на данной станции. Под номером столбца проставляется стативный адрес данного блока.

Пример таблицы команд общего назначения приведен на рис.4.8. Первые две графы аналогичны таблицы команд ТС. Количество строк определено количеством подключаемых управляющих реле. Для блока РКП-ТУ оно составляет восемь. В последующих графах записываются обозначения команд телеуправления. Количество столбцов соответствует количеству установленных блоков РКП-ТУ.

Перечень условных сокращений сигналов ТУ/ТС приведен в Приложении 1.

Таблица объектов контроля.

Номер	1Ад	1	2	...	N
		15-144	15-115		23-176
1	12	8СП	2П		М9С
2	11	12СП	3АП		М11С
3	13	16СП	3БП		1НИ
4	22	2СП	4П		1ЧИ
5	21	Ч1ИП	НАП		3АНИ
6	32	21СП	9СП		4ЧИ
7	31	1/21П	4СП		4НИ
8	33	3/21П	1СП		2ЧИ
9	42	М1С	1З		2НИ
10	41	М2С	ВСУ		17-19З
11	52	1П	7-15СП		М17С
12	51	17-19СП	6-14СП		М19С
13	53	ДСН			М21С
14	62	ДИ			21З
15	61	11-13СП			1/21З
16	72	3-5СП			3/21З
17	71				21РИ
18	73				1/21РИ
19	82				3/21РИ
20	81

Рис.4.7. Таблица объектов контроля
Таблица команд общего назначения.

	Номер	1	2	...	N
Номер	Адрес	12-68	12-48		23-168
1	12-32	Отк	УМ		Н1К
2	11-31	1	УП		ЧК
3	13-33	2			НЧК
4	22-42	3			МЧК
5	52-72	4			2-4РИ
6	71-51				ЧАРИ
7	53-73	Вкл
8	62-82

Рис.4.8. Таблица команд общего назначения

4.5. Локальная сеть

Схема организации локальной сети КП показана на рис.4.9. Все блоки контроля РКП-ТС, блоки телеуправления общих команд и ответственных команд РКП-ТУ связываются между собой локальной сетью, по принципу наименьшего удаления друг от друга (в целях экономии кабеля) и вводятся на блок РКП-Центр, который устанавливается на стене здесь же в релейном помещении. Причем линия 1 связывает все 2-е контакты блоков РКП-ТС и РКП-ТУ, а линия 2 - все третьи. Нарушение порядка подключения к локальной сети недопустимо!

Локальная сеть выполняется высокочастотным станционным двухжильным экранированным проводом КМС – 2.

Рис. 4.9. Локальная сеть РКП на КП



4.6. Центральный блок управления (РКП-Ц)

Управление объединенными на КП в локальную сеть блоками РКП – ТУ, РКП – ТС, а также взаимодействие КП с ПУ осуществляется центральным блокам управления – РКП – Центр, который представляет собой навесной шкаф размерами 600х400х130мм с резервированным комплектом управляющей аппаратуры. Помимо локальной сети в РКП-Центр вводится четырех проводное окончание линии связи с ПУ (или соседними станциями), и постоянное напряжение от батареи 24В (ПБ, МБ).

В состав блока входит два комплекта управляющей аппаратуры, каждый из которых включает в себя модем (модуль связи), модули управления, клавиатуру, жидкокристаллический индикатор. В блоке также расположены модуль диагностики блоков РКП – ТУ, РКП – ТС и кроссовая панель (колодки Х1, Х2).

Назначение клемм кроссовой панели приведено на рис. 4.10 и 4.11.

Цепь	№ Клеммы	Цепь
Line 1.1	1	2	Line 1.2
Line 2.1	3	4	Line 2.2
GND	5	6	GND
PRM A	7	8	PRD B
PRM A	9	10	PRD B
PRD A	11	12	PRM B
PRD A	13	14	PRM B

X1

Рис. 4.10. Назначение клемм колодки Х1

Line 1.1 – Первый провод локальной сети РКП (комплекта «0», левого);

Line 2.1 – Второй провод локальной сети РКП (комплекта «0», левого);

Line 1.2 – Первый провод локальной сети РКП (комплекта «1», правого);

Line 2.2 – Второй провод локальной сети РКП (комплекта «1», правого);

GND – Экран кабеля локальной сети РКП;

PRM A – Прием из канала связи от станции А (прием МС комплекта «0», левого);

PRD B – Передача в канал связи на станцию В (передача МС комплекта «0», левого);

PRD А – Передача в канал связи на станцию А (передача МС комплекта «1», правого);

PRM В – Прием из канала связи от станции В (прием МС комплекта «1», правого).

Цепь	№ Клеммы	Цепь
МБ1 -24В	1	2	ПБ1 +24В
МБ2 -24В	3	4	ПБ2 +24В
МБ3 -24В	5	6	ПБ3 +24В
RS485 A	7	8	RS485 B
GND	9	10	GND
GND	11	12	GND
GND	13	14	GND

X2
