Набор маневрового маршрута (стр. 6 )

·  свободность стрелочно-путевых изолированных участков (фронтовые контакты реле СП1 в блоках СП и блока УП)

·  Плюсовое положение стрелок 1 и 3/5 (контакты реле ПК, в блоках С)

·  отсутствие режима отмены маршрута

·  отсутствие режима искусственного размыкания маршрута

·  отсутствие встречного (враждебного) маршрута (фронтовой контакт реле ЧИ в блоке П)

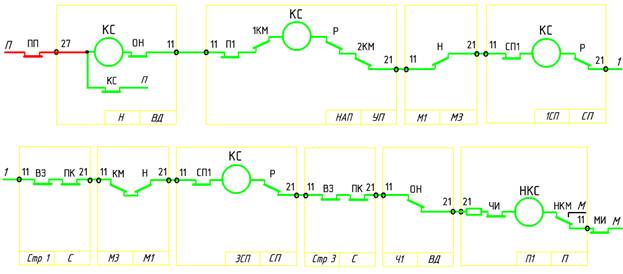

Рисунок 149

После возбуждения, контрольно-секционные реле получают цепь самоблокировки.

6.2 Схема сигнального реле светофора Н

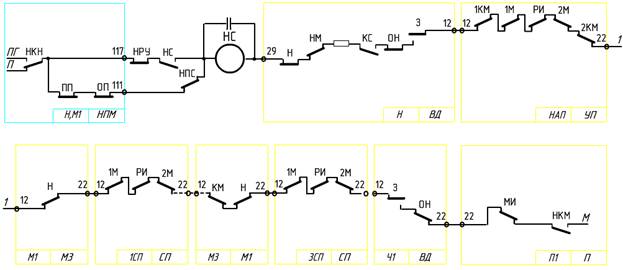

Рисунок 150

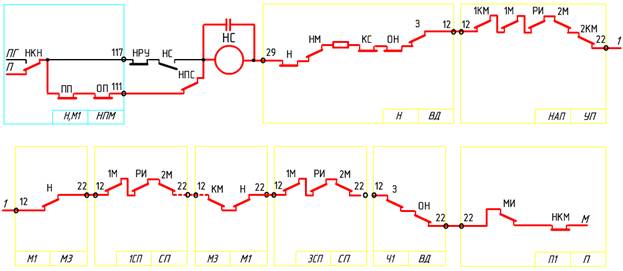

Сигнальное реле С, предназначено для управления сигнальными показаниями светофора Н. После установки и замыкания маршрута полюс питания П в цепь сигнального реле С светофора подается через фронтовые контакт противоповторных реле ПП и ОП блока НПМ светофоров Н.

Рисунок 151

В цепи контролируются все требования правильности установки маршрута: включение контрольно-секционных реле, расположенных в блоках открываемого светофора, фактическое замыкание маршрута (тыловые контакты маршрутных реле 1М и 2М), отсутствие искусственного размыкания маршрута (тыловой контакт реле РИ).

Рисунок 152

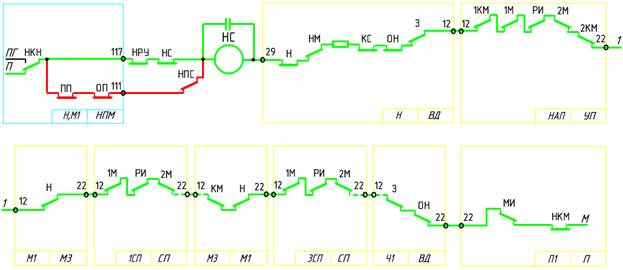

Сигнальное реле С фронтовыми контактами включает цепь лампочки разрешающего огня на светофоре Н и переключается на цепь самоблокировки.

6.3 Схема контрольно-секционных реле поездного маршрута на первый путь

Рисунок 153

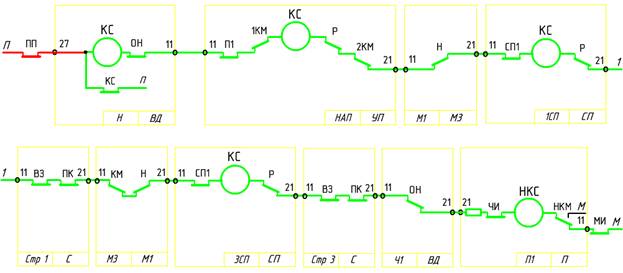

Контрольно-секционные реле находятся на самоблокировке до вступления поезда на секцию НАП

Рисунок 154

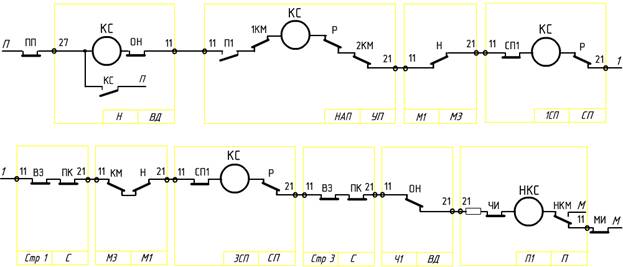

После вступления поезда на участок НАП путевое реле отключает цепь питания контрольно-секционных реле.

6.4 Схема сигнального реле светофора Н

Рисунок 155

Сигнальное реле находятся на самоблокировке до вступления поезда на секцию НАП

Рисунок 156

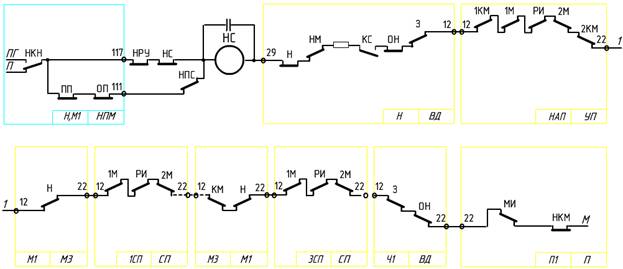

Выключаясь, контрольно-секционные реле отключают сигнальное реле С. Светофор Н переключается на запрещающее показание.

6.5 Схема маршрутных реле участка НАП

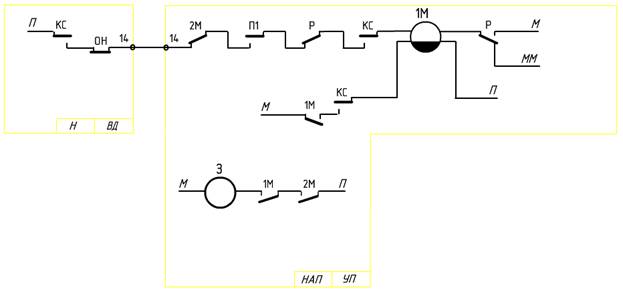

Рисунок 157

Замыкание и размыкание изолированных участков, входящих в маршрут, выполняют маршрутные и замыкающие реле, контролируют проследование поезда – маршрутные реле. В блоках УП и СП устанавливают два маршрутных реле 1М и 2М, а также замыкающее реле З.

Схемы фиксируют двустороннее движение поездов по каждому изолированному участку. В зависимости от направления движения изменяется последовательность работы маршрутных реле.

Рисунок 158

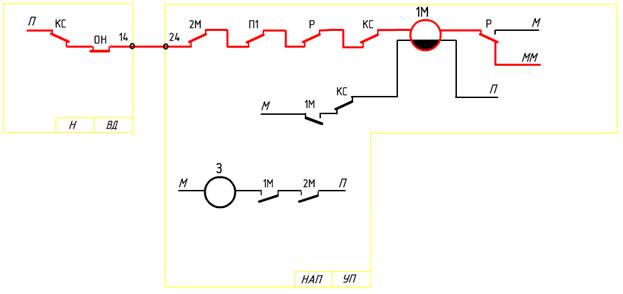

Автоматическое секционное размыкание установленного и замкнутого маневрового маршрута приема на первый путь начинается с момента вступления поезда на участок НАП и выключения реле КС. Первой создается цепь включения реле 1М в блоке УП участка НАП.

Рисунок 159

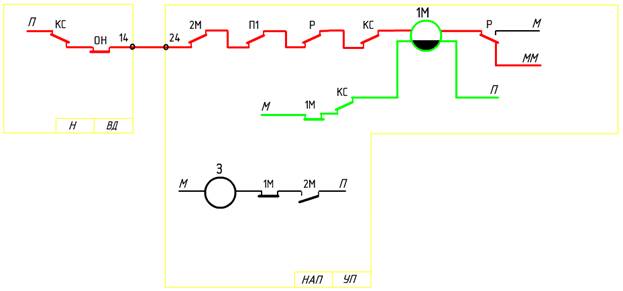

Реле 1М встает на самоблокировку через собственный контакт

Рисунок 160

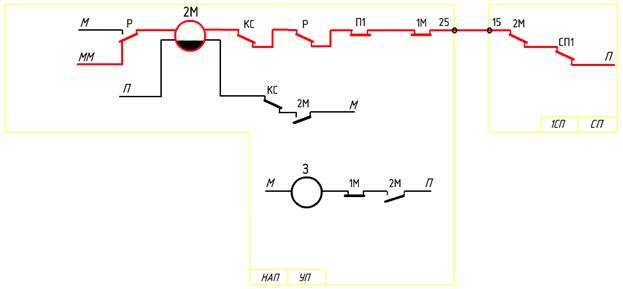

Создается цепь включения реле 2М в блоке УП участка НАП через тыловой контакт реле КС и фронтовой контакт повторителя путевого реле П1и тыловой контакт участка 1СП в блоке СП после освобождения секции НАП и занятия участка 1СП.

Рисунок 161

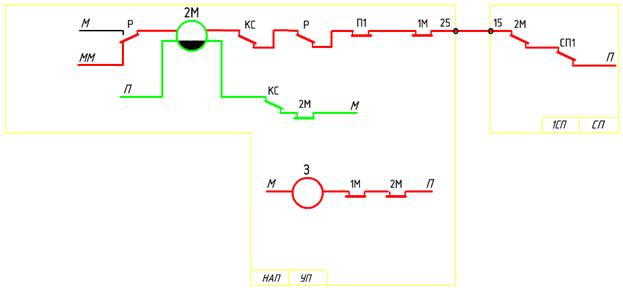

Реле 2М встает на самоблокировку через собственный контакт

6.6 Схема маршрутных реле участка 1СП

Рисунок 162

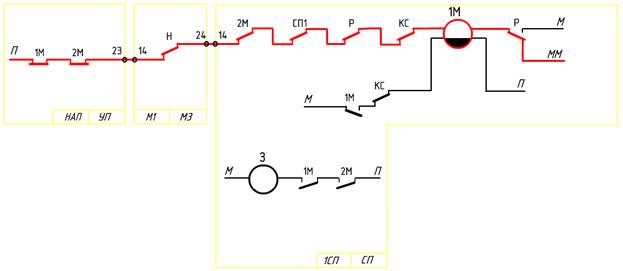

Автоматическое секционное размыкание установленного и замкнутого маневрового маршрута приема на первый путь продолжается с момента вступления поезда на участок 1СП и выключения реле КС. Создается цепь включения реле 1М в блоке СП участка 1СП.

Рисунок 163

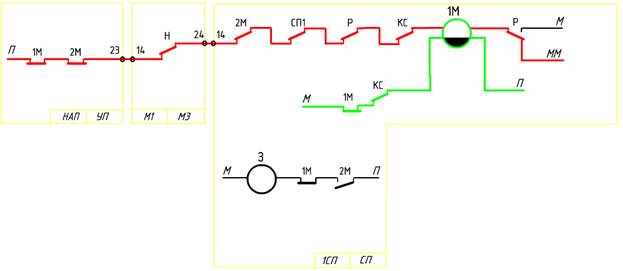

Реле 1М встает на самоблокировку через собственный контакт.

Рисунок 164

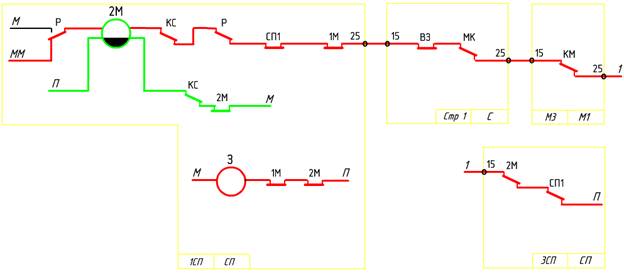

Создается цепь включения реле 2М в блоке СП участка 1СП через тыловой контакт реле КС и фронтовой контакт повторителя путевого реле СП1 участка 1СП в блоке СП и тыловой контакт СП1 блока СП участка 3СП после освобождения секции 1СП и занятия участка 3СП.

Рисунок 165

Реле 2М встает на самоблокировку через собственный контакт

6.7 Схема маршрутных реле участка 3СП

Рисунок 166

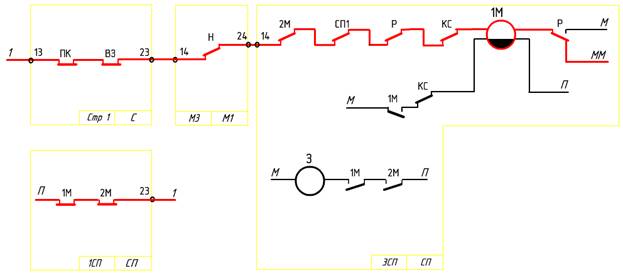

Автоматическое секционное размыкание установленного и замкнутого маневрового маршрута приема на первый путь продолжается с момента вступления поезда на участок 3СП и выключения реле КС. Создается цепь включения реле 1М в блоке СП участка 3СП.

Рисунок 167

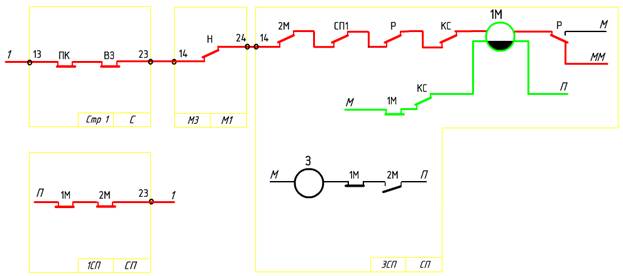

Реле 1М встает на самоблокировку через собственный контакт

Рисунок 168

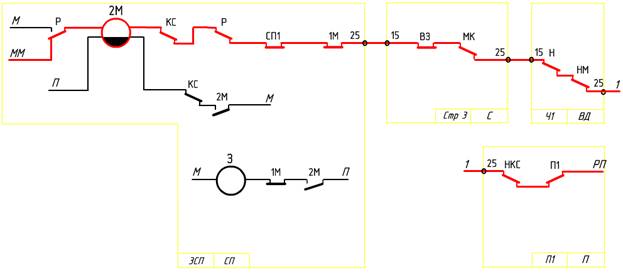

Создается цепь включения реле 2М в блоке СП участка 3СП через тыловой контакт реле КС и фронтовой контакт повторителя путевого реле СП1 участка 3СП в блоке СП после освобождения секции 3СП и занятия первого пути.

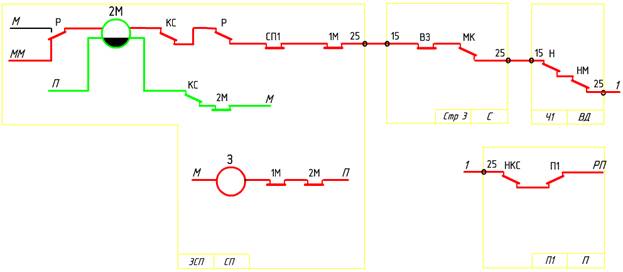

Рисунок 169

Реле 2М встает на самоблокировку через собственный контакт.
