Курсовая работа по дисциплине "Подвижной состав железных дорог (Вагоны)" на тему: "Подвижной состав железных дорог (Вагоны)" Вариант № 07 (стр. 4 )

- качественные показатели (средняя дальность перевозки грузов, грузонапряженность по участкам отделения дороги).

При выполнении курсовой работы расчеты показателей грузовых перевозок выполняются для условного отделения дороги состоящего из двух участков А -  Б и Б -  В  (Рис.4.).

Рис. 4.Схема условного отделения дороги.

3.1. Расчет общего объема перевозок грузов

Общий объем перевозок грузов по отделению определяется объемом произведенных операций по отправлению, прибытию, приему и сдачи родов грузов по стыковым, узловым и промежуточным станциям.

Таблица 4– Объемы погрузки, выгрузки и приема грузов

Последняя цифра варианта	Наименование груза	Прием грузов, тыс. т.	Направление движения	Вид операции	Размер погрузки/выгрузки по станциям отделения дороги, тыс. т.
А	А-Б	Б	Б-В	В
7	Груз 1	15675	Четное	Погрузка	2033	912	1615	1083	1416
Груз 2	13300	Нечетное	Выгрузка	3515	998	1824	770	2594
Груз 3	14488	Четное	Транзит	-	-	-	-	-

Объем отправления определяется суммированием размеров погрузки по всем станциям отделения дороги, тыс. т,

    (8)

где  - размер погрузки i-го груза по j-ой станции, тыс. т.

Объем отправления  = 2033+912+1615+1083+1416=7059 тыс. т..

Объем прибытие определяется суммированием размеров выгрузки по всем станциям отделения дороги, тыс. т,

    (9)

где - размер выгрузки i-го груза по j-ой станции, тыс. т.

Объем прибытия  =3515+998+1824+770+2594=9701 тыс. т..

Размер сдачи грузов по стыковым санациям отделения дороги определяется на основе данных о величине приема, отправления и прибытия грузов, тыс. т,

    (10)

где  - объем приема грузов по отделению дороги, тыс. т,

    (11)

где - прием i-го груза по k-ой стыковой станции, тыс. т.

Размер сдачи =43463+7059-9701=40821 тыс. т..

Таблица 5– Объем отправления, прибытия, приема и сдачи грузов

Станции	Прием, тыс. т	Отправление, тыс. т	Прибытие, тыс. т	Сдача, тыс. т
Груз 1	Груз 2	Груз 3	Всего	Груз 1	Груз 2	Груз 1	Груз 2	Груз 3	Всего
А	15675	-	14488	30163	2033	3515	-	3599	-	3599 4
А-Б	-	-	-	-	912	998	-	-	-	-
Б	-	-	-	-	1615	1824	-	-	-	-
Б-В	-	-	-	-	1083	770	-	-	-	-
В	-	13300	-	13300	1416	2594	22734	-	14488	37222
Итого	15675	13300	16800	43463	7059	9701	22734	3599	14488 4	40821

Общий объем перевозок грузов определяется суммированием отправления и приема грузов или их прибытия и сдачи, тыс. т,

    (12)

  =7059+43463=9701+40821=50522 тыс. т.

Общий объем перевозок грузов =50522 тыс. т..

3.2 Расчет грузооборота отделения дороги

Объем работы участка или отделения по перевозкам грузов определяется грузооборотом, то есть общим количеством выполненных тонно-километров нетто. Грузооборот – важный показатель грузовых перевозок, характеризующий полезную работу по перевозкам.

В курсовой работе для определения грузооборота на каждом участке  и в целом по отделению требуется разработать схему грузопотоков. Грузопотоком называется количество груза перевозимого между станциями в единицу времени.

Схема грузопотоков строиться одна для трех родов грузов по данным межучастковой и межстанционной корреспонденции (см. рис.5). Направление движение груза по участку (см. табл.4), а так же прием и сдача груза в четном и нечетном правлениях показываются стрелками.

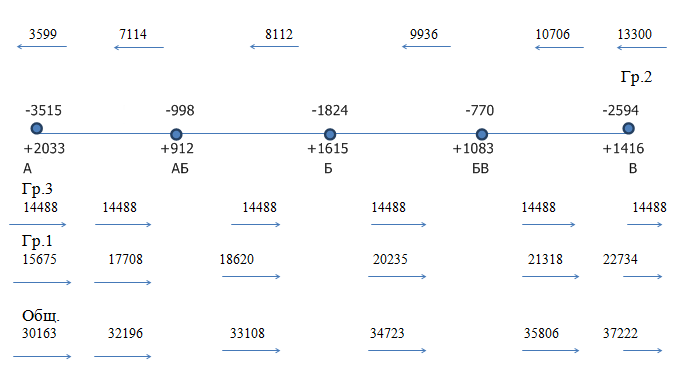

Рис. 5. Схема грузопотоков

Разработанная схема грузопотоков является основой для расчета густоты потока густоту движения потока по участкам в четном и нечетном направлениях определяют как полусумму объема перевозок в начале и конце участка, тыс. т.

    (13)

где  ,- размер объема грузопотока в начале и конце участка.

Грузооборот на каждом участке в четном или нечетном направлениях определяют как произведение густоты движения потока на протяженность участка, млн. т-км нетто.

    (14)

где  Гу - густота перевозок по каждому из участков в четном или нечетном направлении, тыс. т;

Ly - длина участка, км.

Таблица 6– Густота движения потока и грузооборот

Участок	Густота движения	Грузооборот, млн. т-км
Направление  движения	Направление движения	Всего
Четное	Нечетное	Четное	Нечетное
А-Б	32652	7613	14693,4	3425,85	18119,25
Б-В	33764,5	10321	12492,865	3818,77	16311,635
Итого	66416,5	17934	27186,265	7244,62	34430,885

Длина участка А – Б: LАБ=450км; Б – В: LБВ=370 км.
