ИНСТРУКЦИЯ ПО ОПРЕДЕЛЕНИЮ РАЗМЕРОВ И ГЕОМЕТРИИ СТЕНОВЫХ ПАНЕЛЕЙ В ПРИСТЕННОМ ПРОФИЛЕ GLASSGUARDLINE
1. Для корректного определения геометрии стеновой панели важно правильное определение размеров ниши, поверхности на которую будет производиться монтаж стеновой панели.
Основные размеры необходимые для изготовления панели:

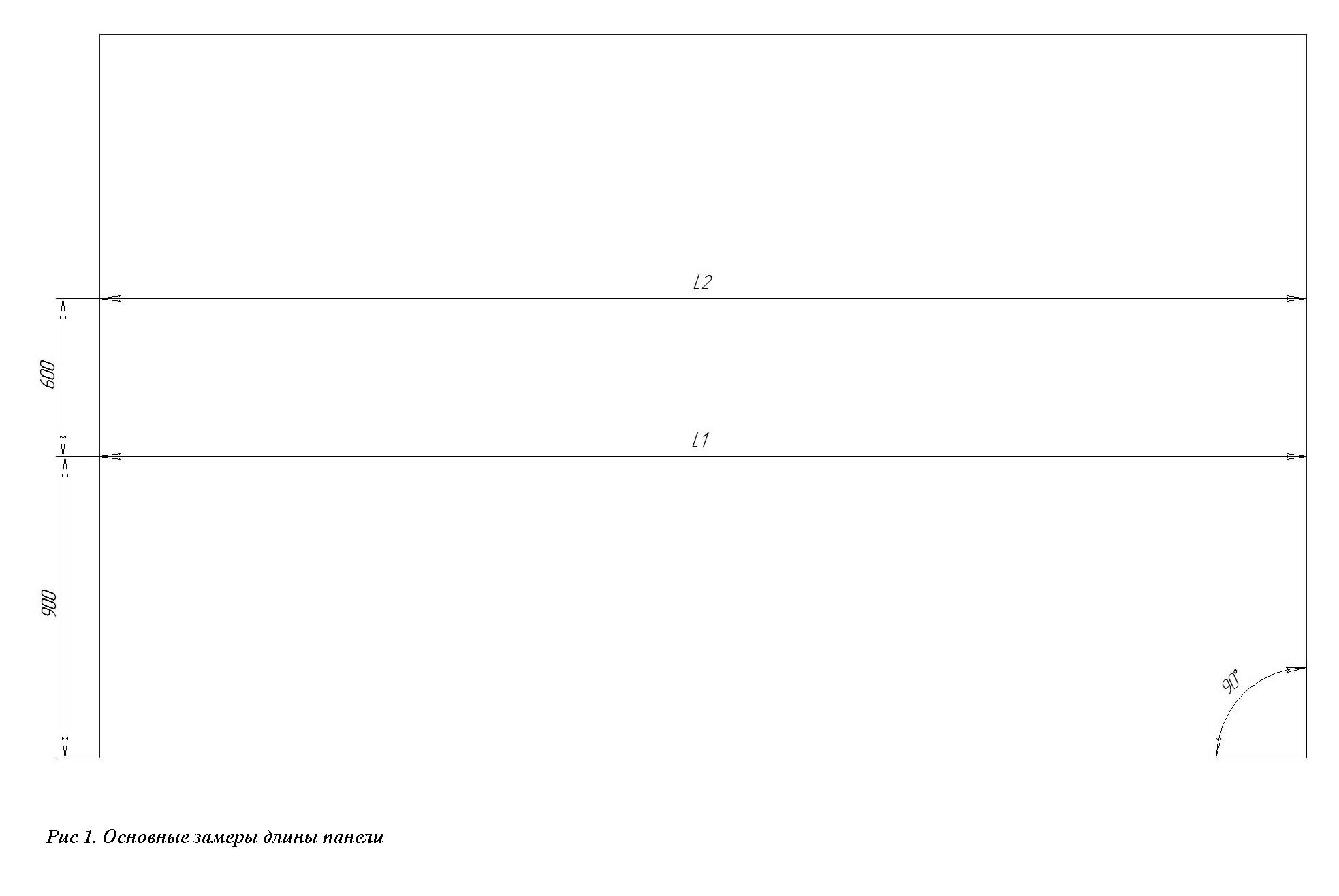

- ширина поверхности. По нижней кромке и с шагом 600 мм до верхней кромки, включая ширину по верхней кромке. При отсутствии установленного кухонного гарнитура за нижнюю кромку считается ширина поверхности на высоте 900 мм от пола (рис. 1).

Рис. 1
- обязателен замер угла наклона боковых стен к полу и угла сопряжения стен в месте стыковки угловых панелей (рис. 1).

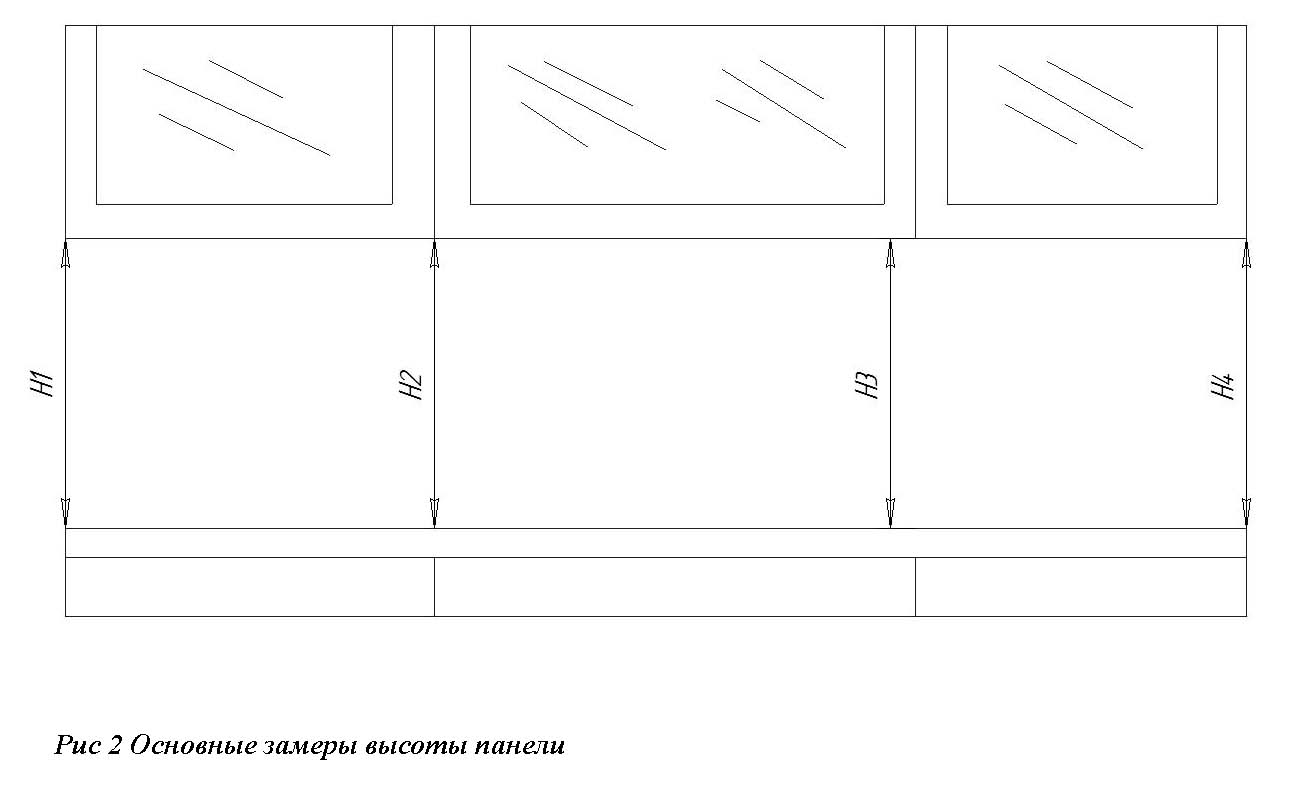

- высота поверхности. По левой кромке и с шагом 600 мм до правой кромки, включая высоту по правой кромке. При отсутствии установленного гарнитура высота определяется произвольно. Стандартная высота между навесными шкафами и рабочим столом – 560 или 600 мм. В таком случае порядок монтажа следующий: сначала монтируется база, потом стеновая панель, после стеновой панели монтируются навесные шкафы (рис. 2).

Рис. 2
-размер выреза под розетку
Стандартные размеры вырезов (рис.3):
одинарная розетка D = 68 мм
двойная розетка 68х139 мм
тройная розетка 68х207 мм
- размер выреза под розетку по индивидуальным размерам
размер лицевой накладки на розетку L1 и H1 (рис. 4)

размеры закладных коробок под розетки – внешние габариты L2 и H2 (рис.4)
длина и высота выреза меньше накладки розетки на 6 мм

Рис. 3 Рис. 4
Размеры отверстия рассчитываются следующим образом: ширина выреза L2 = ширина накладки L1 - не менее 6 мм с каждой стороны накладки. Т. е. если размер накладки 230*80 мм, то максимальный размер отверстия составляет 218*68 мм. Но при этом вырез должен быть не менее габаритных размеров закладных коробок для розеток или выступающих частей крепежных элементов коробки.

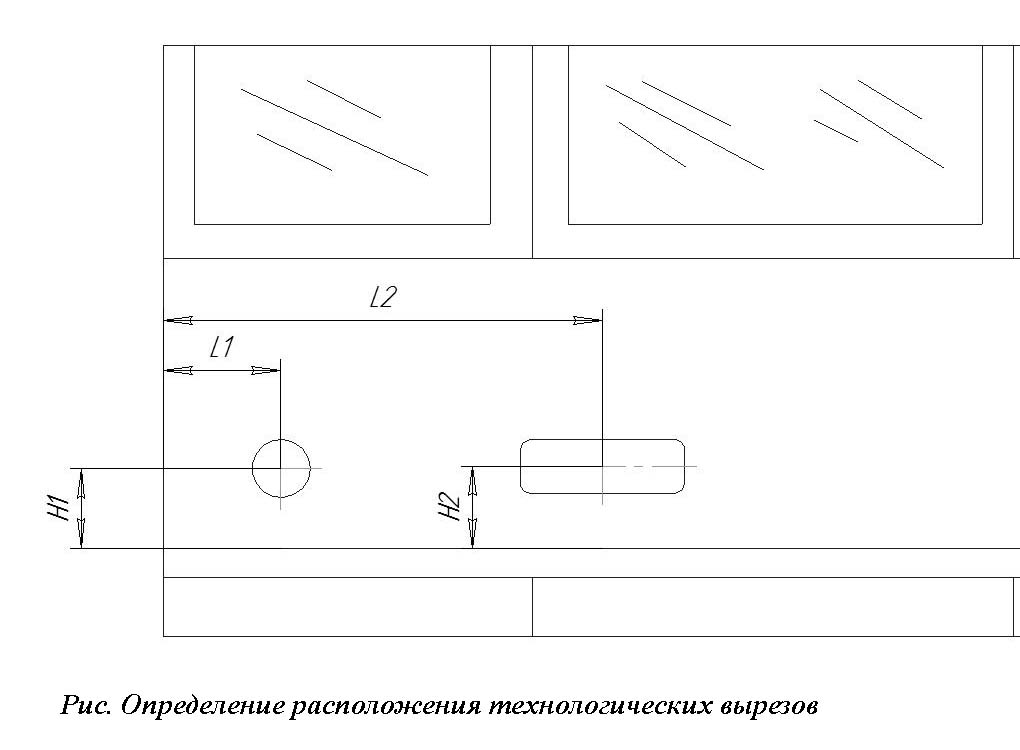

В спецификациях указываются размеры до центра технологического выреза от края стеновой панели уже с вычетом необходимых допусков (рис. 5).
- описание характера стены и углов, на которых возможно сочленение панелей
- расстояние от центра розеток, отверстий под рейлинги и прочих технологических отверстий до края поверхности, по высоте и по ширине

Рис. 5
При отсутствии установленного гарнитура производится замер от пола. Рекомендуем снимать все размеры от одной точки. Для Угловых панелей рекомендуемая точка – нижняя точка углового сочленения. Если гарнитур уже установлен, и длина поверхности по навесным шкафам меньше чем по рабочим столам, то замеры производятся от наименьшей длины.
- при отсутствии установленного гарнитура обязательно необходимо рассчитать высоту от пола до верхней плоскости столешницы – необходимо для точного определения расстояния от центра розетки до нижней кромки стеновой панели.
2. Технологические особенности и ограничения по изготовлению стеновых панелей GlassGuardLine
- минимальный диаметр отверстия на стеновой панели – 8 мм. Для стекла толщиной 10 мм – 10 мм
- максимальный диаметр отверстия на стеновой панели –30 мм. Отверстия большего диаметра считаются технологическими вырезами
- величина максимального диаметра отверстия не должна превышать 1/3 самого узкого места изделия
- минимальное расстояние между краями отверстий под крепеж должно составлять не менее двух толщин стекла и не менее суммы радиусов этих отверстий. Например: 2 отверстия диаметром 50 и 20, мм, толщина стекла 5мм, расстояние должно быть не менее 2х5=10мм и не менее 25+10=35мм, выбираем наибольшее значение, т. е. 35 мм.
- минимальное расстояние от края стекла до края отверстия должно быть не менее двух толщин стекла, плюс половина диаметра (радиус) отверстия. Например: Отверстие диаметром 8мм при толщине стекла 5мм, расстояние от края 5х2+4=14 мм
- расстояние от края отверстия, находящегося в углу изделия, если угол равен 90 градусов или более, составляет четыре толщины стекла

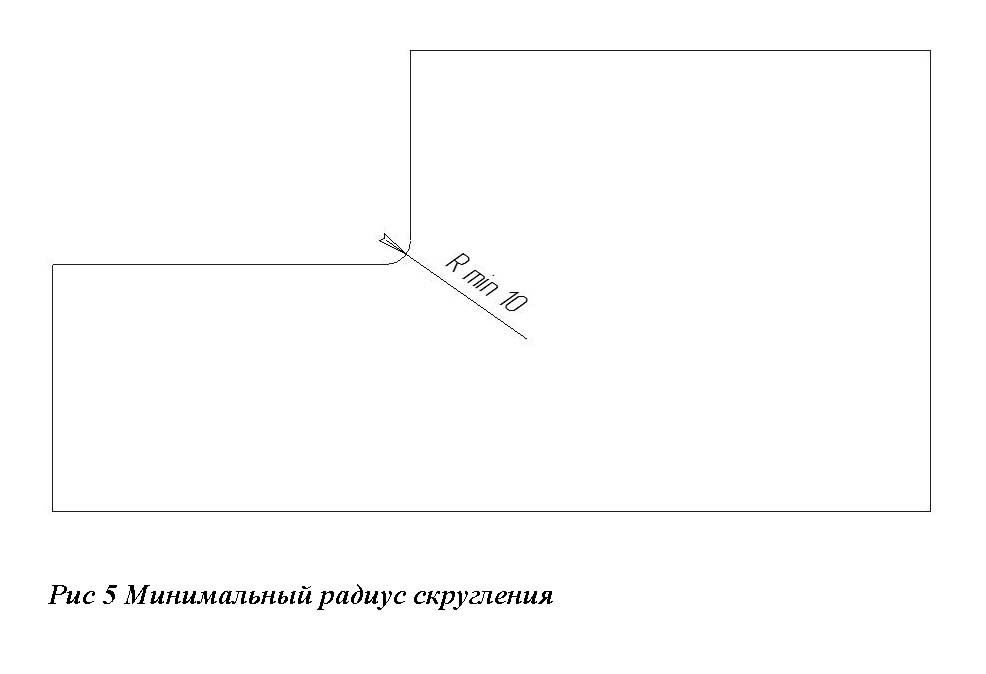

- минимальный радиус скруглений – 10 мм (Рис.6). Радиус скругления должен быть не менее толщины стекла

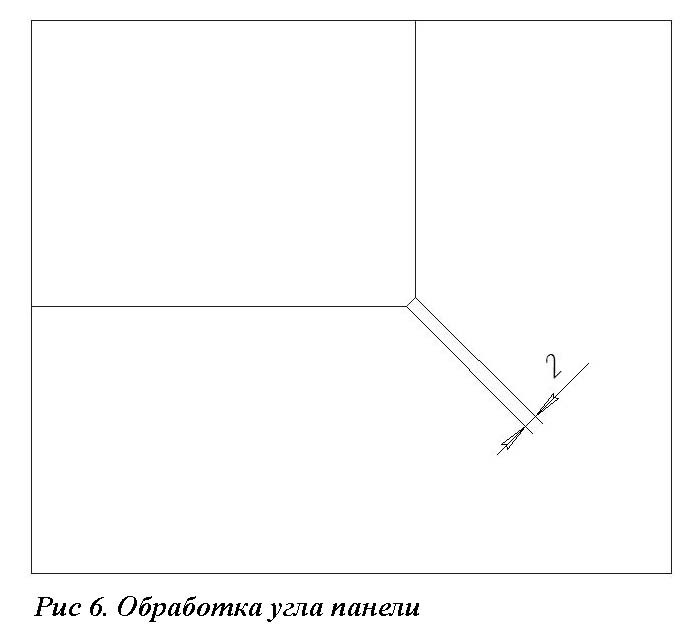

- все углы притупляются 2мм*45 (Рис. 7)

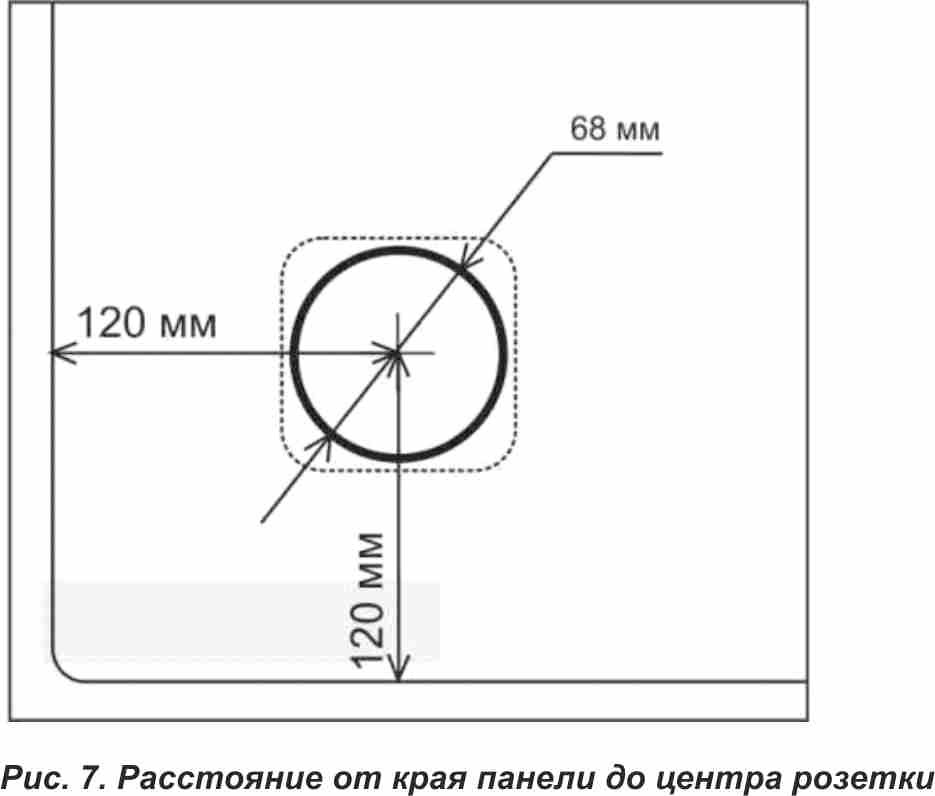

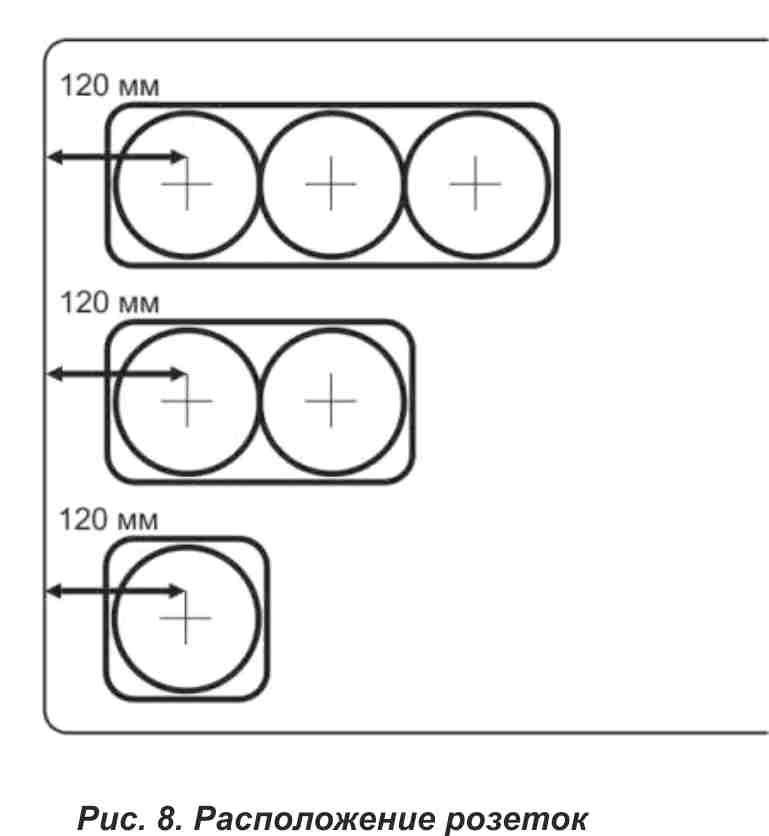

- минимальное расстояние от края панели до центра розетки 120 мм (рис. 8)
- если розеток несколько, они устанавливаются в ряд (рис. 9)

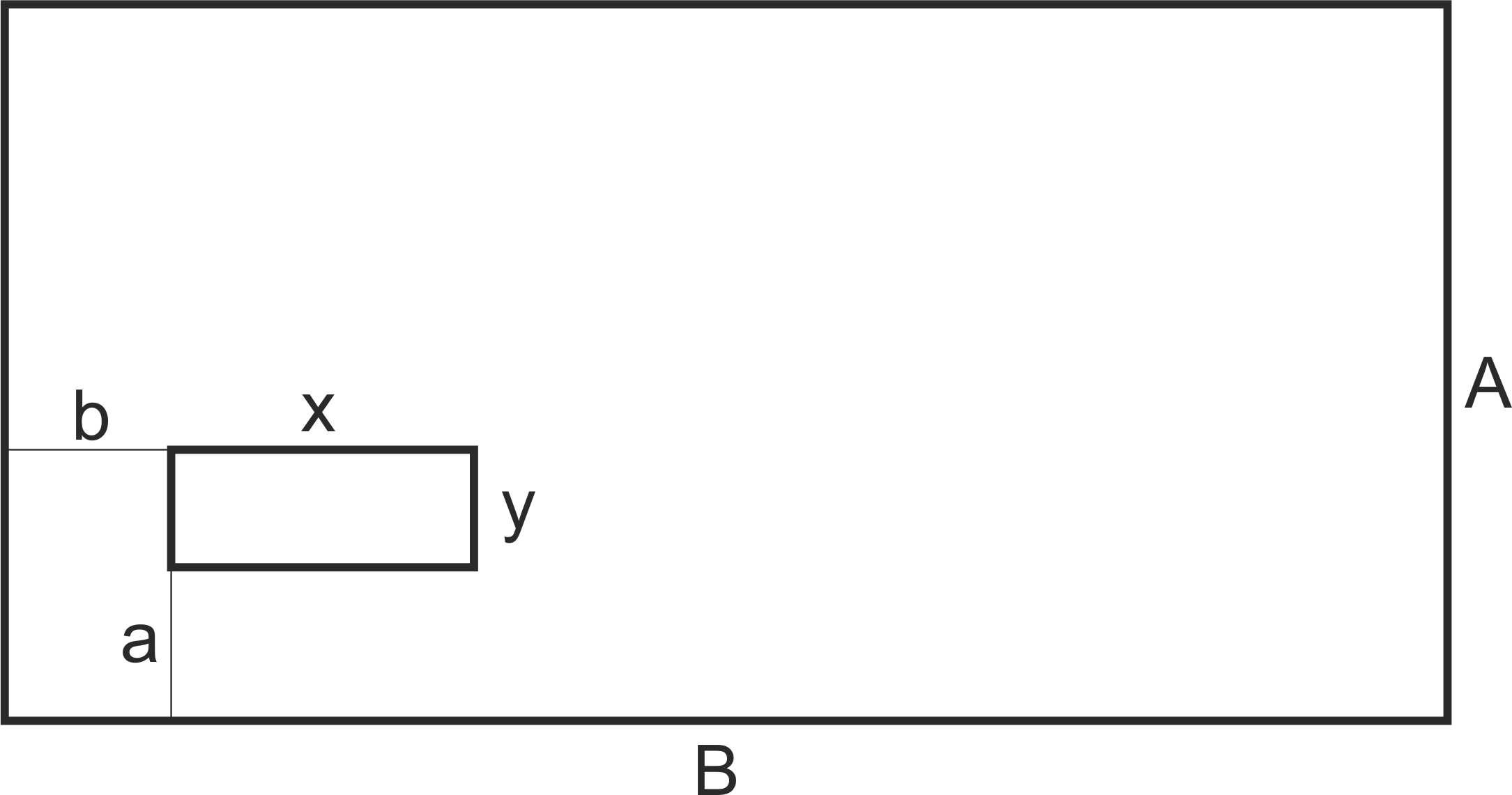

- минимальное расстояние от края стекла до выреза равно половине длины выреза, но не менее 50мм (рис.10)
- минимальное расстояние между вырезами равно половине длины большего выреза, но не менее 50 мм
- высота и ширина выреза - не менее 1/3 высоты и ширины самого изделия (рис. 10)
- максимальный размер изделия 3000х1000 мм
- минимальный размер изделия 300х200 мм
- расстояние от панели до стены 10 мм
- минимальное соотношение сторон изделия составляет: для стекла толщиной 5 мм - 1/7, 6 и 8 мм -1/10, 10мм может достигать до 1/20. Например, для изделия толщиной 8 мм допустимый размер 300*2000 мм, но не 200*3000 мм.


Рис. 6 Рис. 7



Рис.8 Рис. 9 Рис. 10
3. Основные допуски при определении линейных размеров изделия, угловая стыковка изделия
При расчете длины и высоты изделия используются чистые размеры стены, при этом используется минимальное значение из группы замера (рис. 1). Например, длина ниши для встраивания по нижнему краю составляет L1=2955 мм, по верхнему L2=2958 мм. В данном случае для расчета длины берется длина L=2955 мм.

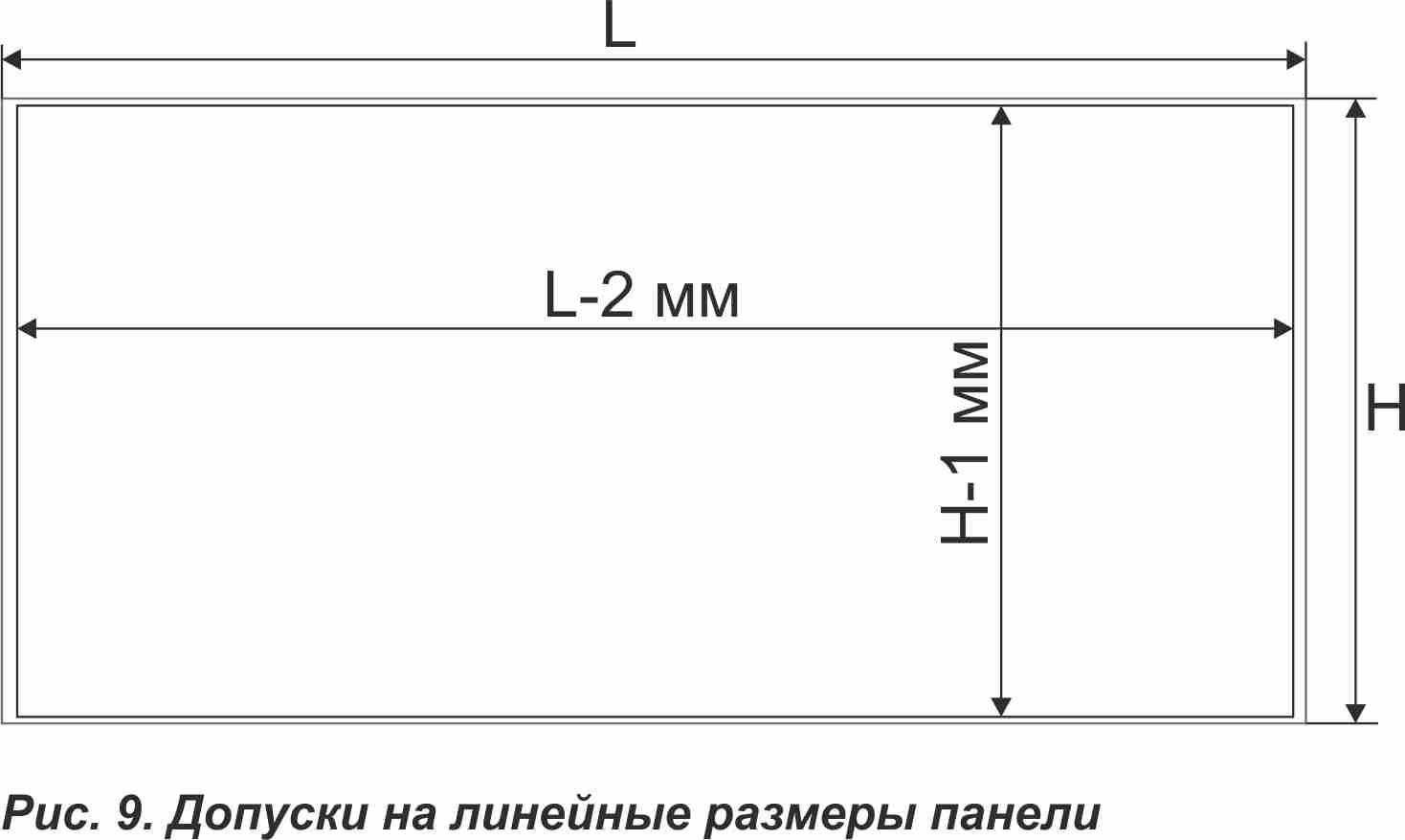

Для того чтобы стеклянные панели вписались в требуемую нишу, в соответствии с погрешностью измерений и технологическими допусками по обработке стекла необходимо вычитать из чистых линейных размеров поверхности (стены) указанные ниже допуски (рис.11):
по длине стандартный допуск = L - 2 мм
- по высоте стандартный допуск = H - 1 мм
- если на панель предусмотрена установка торцевой заглушки, то дополнительный допуск по длине такой панели составляет еще минус 2 мм

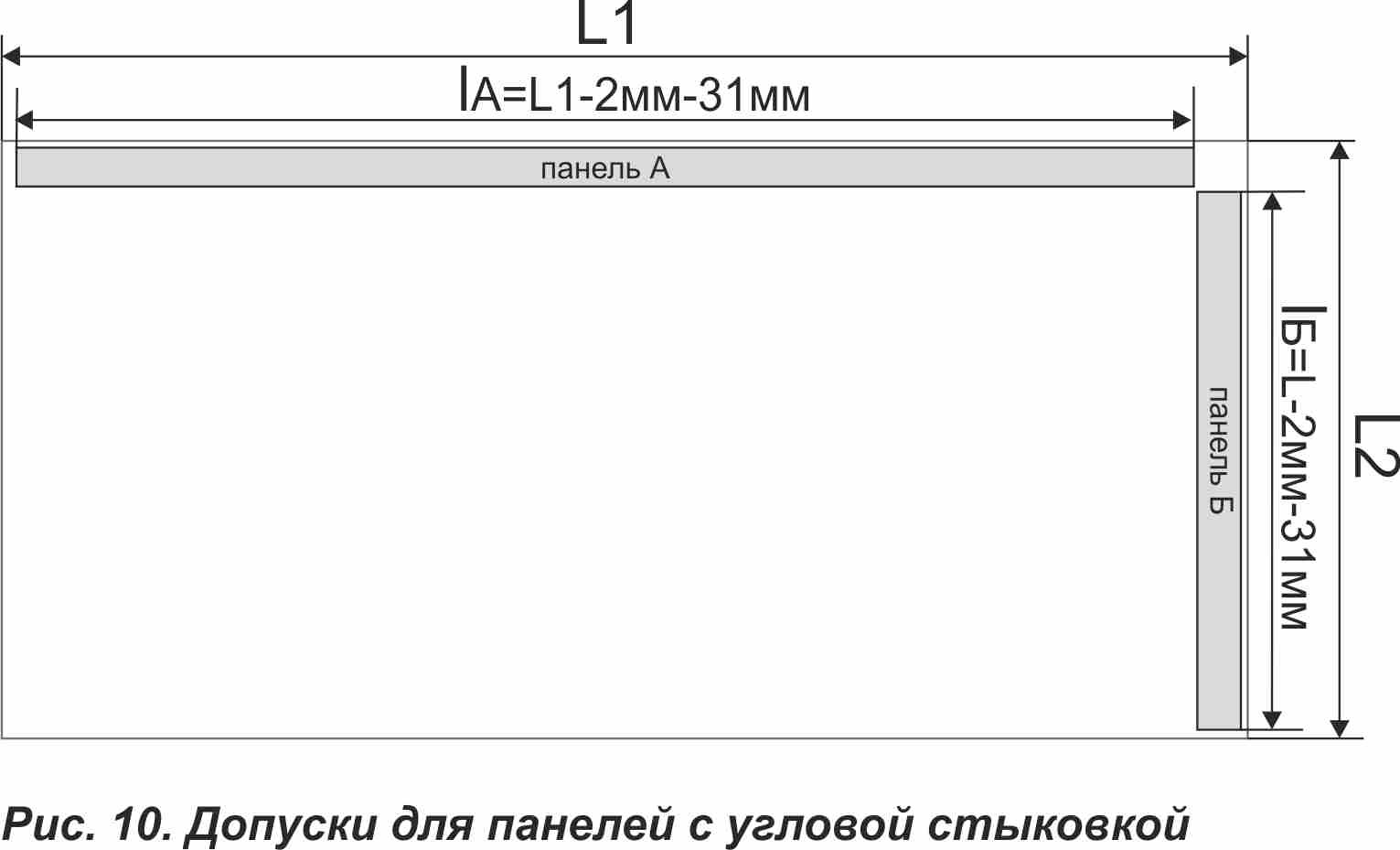

- для угловых панелей дополнительные допуски: из каждой панели, примыкающей к угловому профилю, необходимо вычесть 31 мм по длине (рис. 12)


Рис. 11 Рис. 12
4. Размеры панелей под вытяжку
Существует 2 варианта по оформлению вытяжки: сегмент панели большей высоты или отдельное стекло на невидимом безрамочном профиле.

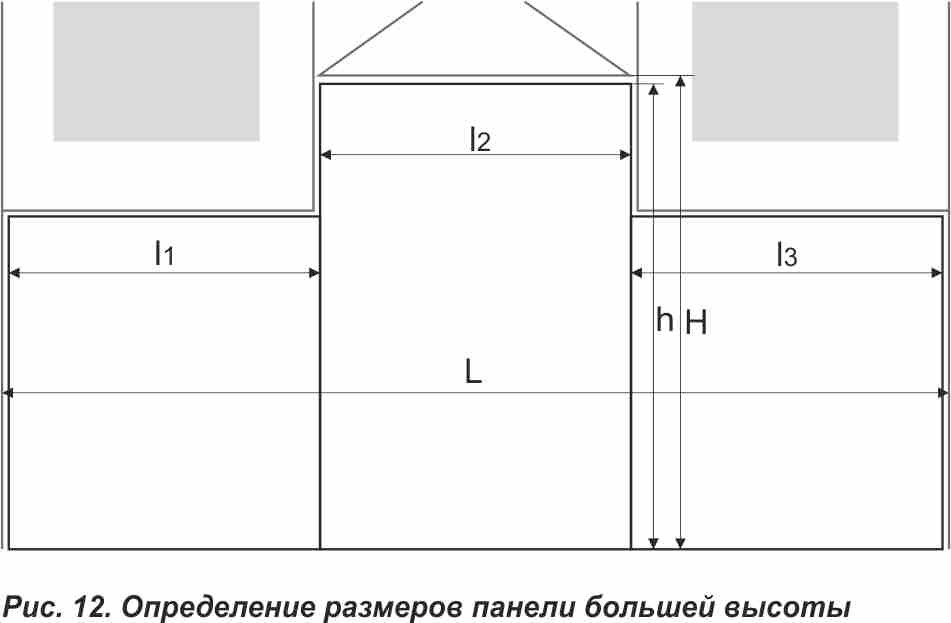

- в первом случае суммарная длина панелей (l1+l2+l3) = L – допуск по длине 2 мм (рис. 13). Таким образом длина панели l2 = минимальному значению длины ниши в зоне встраивания, т. к. допуск по длине будет вычтен из длины крайней панели l3. Высота панели под вытяжкой h = H – допуск по высоте 1 мм (рис. 13)

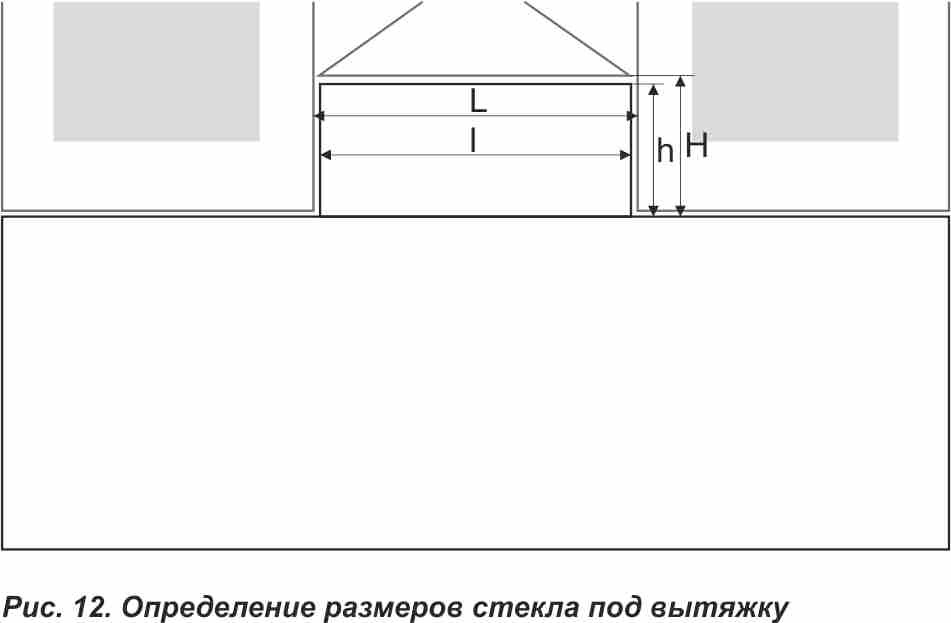

- во втором случае размеры отдельного стекла под вытяжку определяются с учетом стандартных допусков по длине и высоте, т. е. l = L – 2 мм; h = H – 1 мм (рис. 14)
Рис. 13 Рис. 14
