Каменные и армокаменные конструкции (стр. 10 )

г) двухверстовая кладка с  обетонированием части пустот

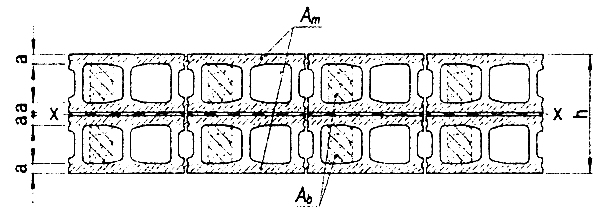

Рис. 25. Варианты компоновки стен из высокопустотных бетонных блоков

       Таким образом, единая формула объединяет два варианта компоновки кладки. Но в расчетах следует принимать разное значение расчетной площади поперечного сечения кладки.

Расчет центрально сжатых неармированных элементов с обетонированием вертикальных полостей кладки, образованных пустотами блоков, по вариантам компоновок, приведенных на рис. 4.1, в, г следует производить по формуле

где Ab - расчетная площадь поперечного сечения комплексной  кладки по бетону обетонирования полостей кладки, назначаемая по табл.4.1 [2] в зависимости от числа обетонированных полостей кладки;

- коэффициент приведения площади бетона обетонирования полостей к площади кладки, определяемый по формуле

где        Rb - расчетное сопротивление сжатию бетона обетонирования полостей кладки, назначаемое согласно СНиП 52-01-2003, СП 52-101-2003;

ηb - коэффициент использования бетона обетонирования полостей по прочности на сжатие, определяемый графически (рис. 4.1) в зависимости от расчетного сопротивления бетона обетонирования - Rb.

При этом

где - коэффициент условий работы бетона обетонирования согласно [1].

Гибкость центрально сжатых элементов каменных конструкций определяется по формуле

где         - расчетная высота элемента;

        - наименьший радиус инерции поперечного сечения элемента - справочные значения радиусов инерции сечений кладок для различных вариантов компоновок приведены в табл.4.1 [2].

       Значения коэффициентов φ и mg для стен и столбов в зависимости от условий опирания их на горизонтальные опоры следует принимать согласно п. п. 4,4÷4,6 [1].

       Расчетное значение коэффициента продольного изгиба φ для элементов постоянного по длине сечения следует принимать по табл.18 [1] в зависимости от гибкости элемента и упругой характеристики кладки α.

       Расчетное значение коэффициента mg, учитывающего влияние длительной нагрузки, определяется по формуле (16) [1].

СПИСОК ЛИТЕРАТУРЫ

1. СНиП II-22-81*. Каменные и армокаменные конструкции. Нормы проектирования. /Госстрой России. – М.: ФГУП ЦПП, 2004.

2. ТСН 51-303-00 РБ. «Каменные и армокаменные конструкции на основе вибропрессованных бетонных изделий, производимых на оборудовании фирмы Basser» / Территориальные строительные нормы РБ/УГНБУ, БашНИИстрой, Уфа, 1999, -46 с.

3. , , и др. Каменные и армокаменные конструкции на основе вибропрессованных изделий, Уфа, 2001.

КОНТРОЛЬНЫЕ ВОПРОСЫ ПО МАТЕРИАЛУ ТЕМЫ №4

1. Какие технологические особенности существуют при возведении кладок из высокопустотных бетонных блоков?

2. Какие существуют пути повышения несущей способности кладок из высокопустотных бетонных блоков?

3. Какие параметры учитываются при выполнении расчета центрально сжатых элементов из высокопустотных бетонных блоков?

4. Как учитывается обетонирование полостей кладки?

ТЕМА 5. ПРОЕКТИРОВАНИЕ КАМЕННЫХ

СТЕН ЗДАНИЙ

       Неармированные кладки из каменных материалов в зависимости от вида кладки, прочности камней и растворов подразделяются на четыре группы (табл.26 [1]), что учитывается в определении конструктивной схемы здания.

Каменные стены в зависимости от конструктивной схемы здания подразделяются на:

несущие, воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т. п.; самонесущие, воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий и ветровую нагрузку; ненесущие (в т. ч. навесные), воспринимающие только нагрузку от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6м; при большей высоте этажа эти стены относятся к самонесущим; перегородки – внутренние стены, воспринимающие только нагрузки от собственного веса и ветра (при открытых оконных проемах) в пределах одного этажа, при высоте его не более 6м; при большей высоте этажа  стены этого типа условно  относят  к самонесущим.

В зданиях с самонесущими и ненесущими наружными стенами нагрузки от покрытий, перекрытий и т. п. передаются на каркас или поперечные конструкции зданий.

5.1 Конструктивные схемы зданий

       По степени пространственной жесткости здания с несущими стенами делятся на два типа:

здания с жесткой конструктивной схемой; здания с упругой конструктивной схемой.

Основным параметром, определяющим конструктивную схему здания является расстояние между поперечными устойчивыми конструкциями  (), которое зависит от жесткости покрытия и перекрытия, кладок, из которых выполнены стены. Эти характеристики приводятся в нормах (табл.27 [1]).

5.2. Здания с жесткой конструктивной схемой

       Статический расчет стен.

       Расчет производится на вертикальную и горизонтальную (ветровую) нагрузки. Стены рассматриваются как неразрезные балки, опертые на неподвижные перекрытия (рис. 26) При этом нормами допускается рассматривать работу стен в пределах этажа как однопролетных шарнирно опертых балок. Нагрузка от верхних этажей принимается приложенной в центре тяжести сечения стены или столба вышележащего этажа (рис. 27а).

Нагрузки в пределах данного этажа считаются приложенными с фактическими эксцентриситетами относительно центра тяжести сечения стены  с учетом изменения сечения стен. Они принимаются приложенными на расстоянии  от внутренних граней стен (рис. 27а), где - глубина заделки конструкции перекрытия (рис. 27б).

На ветровую нагрузку (как дополнительное сочетание продольные стены рассчитываются в пределах этажа как балки, заделанные на опорах (перекрытиях), причем изгибающие моменты определяются по формуле

где         и - соответственно, пролетный и опорный моменты;

                - интенсивность расчетной ветровой нагрузки на простенок от соответствующей грузовой площади;

       - высота этажа.

       Здания с жесткой конструктивной схемой воспринимают полную ветровую нагрузку своими поперечными стенами с участками примыкающих к ним наружных продольных стен.

Они рассчитываются как консоли, заделанные в грунт своими фундаментами. Горизонтальные сечения таких консолей принимаются по фактическому их сечению (двутавр, швеллер, тавр).

       Нагрузка от ветра и отсоса передается поперечным стенам от продольных стен в виде сосредоточенных грузов в уровнях перекрытий-дисков, являющихся поэтажными их опорами. Расчетная длина участков продольных стен - , вводимых в совместную работу с поперечной стеной по обе стороны от нее, принимается по закону треугольника (рис. 28).

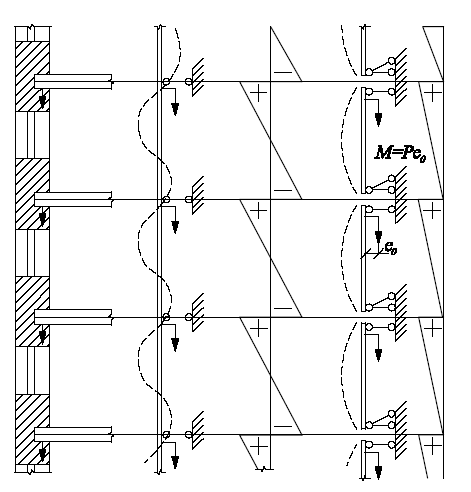

Рис. 26. Расчетные схемы стены и эпюры изгибающих моментов в стене в пределах одного этажа

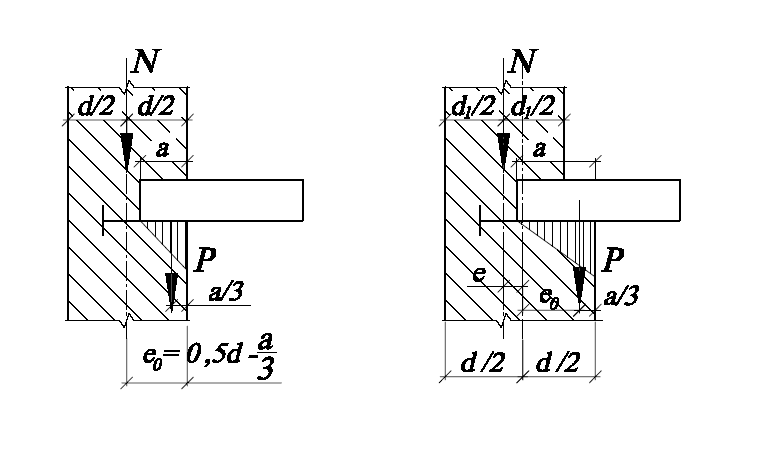

Рис. 27. К определению эксцентриситета в стенах постоянной (а) и переменной толщины (б), осевых (N) и внецентренно приложенных (P) усилий

Для глухих стен .

Для стен с проемами

,

где - суммарная высота горизонтальных поясов кладки между оконными  проемами от верха стены до рассматриваемого сечения;

- площадь горизонтального сечения поясов по длине стены;

       - площадь простенков по длине .

Продольная сила от ветровой нагрузки определяется по формуле:
