Физическая экономия энергоресурсов и воды на модернизированных жилых зданиях (стр. 3 )

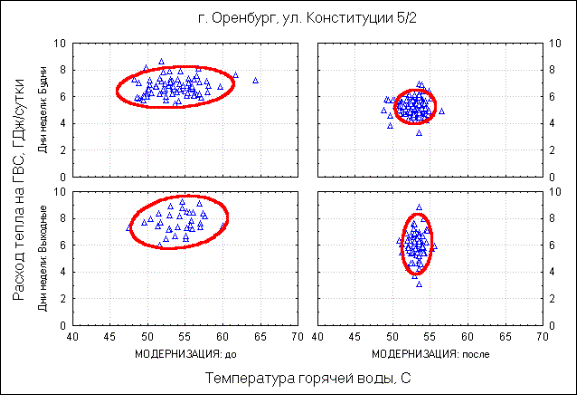

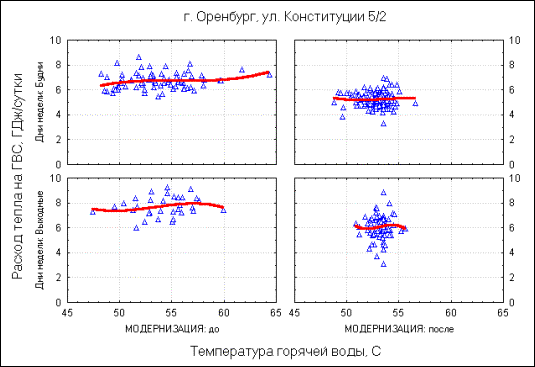

Рис. 2. Зависимость расхода тепла на ГВС от температуры горячей воды (г. Оренбург)

До модернизации подача горячей воды в дома осуществлялась по тупиковой схеме. Р регулирование температуры горячей воды осуществлялось вручную на ЦТП на ЦТП, поэтому несмотря на то, что существенного превышения температуры воды не наблюдалось, диапазон ее изменения был достаточно широки м заметны скачкообразные изменения температур воды от 40 до 75 ° С, однако в среднем, существенного превышения температуры не наблюдалось. Подача горячей воды в дома осуществлялась по тупиковой схеме. При модернизации здание было переведено на двухтрубную схему теплоснабжения (а какая была???), с установкой в ИТП здания (???) теплообменника горячей воды, оснащенного автоматикой регулирования (с восстановлением линии рециркуляции). Кроме того, в здании была восстановлена рециркуляционная линия ГВС. На графиках рис. 3 изображен недельный профиль расхода и температуры воды в системе ГВС до и после модернизации. Хорошо заметно общее снижение уровня расхода тепла и стабилизация температуры горячей воды (может быть дать кривые тепла дополнительно было бы наглядней ) .

Рис. 3. Недельный профиль расхода тепла на ГВС (/2)

На графике хорошо заметно общее снижение уровня расхода горячей воды и стабилизация ее температуры горячей воды. Этот эффект связан обусловлен Э кономия тепла в системе ГВС составила 25% годового потребления тепла, с одной стороны, что связано, в первую очередь, с восстановлением рециркуляции воды и и качественным регулированием, чт поддержанием температуры воды на постоянном уровне. Это позволило уменьшить слив жителями недостаточно теплой воды потребителями и привело к экономии не только тепла, но и воды, а с другой - с у становк ой на кухн ях е и в ванн ых ой душевых головок и кранов с малым расходом. Общая годовая экономия тепла в системе ГВС, полученная на здании, оценивается в разм е ре около 25% годового потребления, а воды на уровне (13 ё 14% (а не было каких нибудь водосберегающих мероприятий??? ) ). .

Прямая экономия тепла в системе отопления

Прежде, чем перейти к количественной оценке прямой экономии тепла в системе отопления, интересно провести анализ качественных изменений в режиме работы системы отопления зданий. Огромное значение для величины, достигнутой прямой экономии играет качество местного регулирования отпуска тепла в здания, которое стало возможным после автоматизации индивидуальных тепловых пунктов ИТП зданий. Далее на рис. 4 - 6 представлены графики зависимости потребления тепла от температуры наружного воздуха, отражающие режим качество регулирования отопительной нагрузки на зданиях до и после модернизации. Для здания с хорошей регулировкой отопительной нагрузки должна соблюдаться линейная зависимость расхода тепла от температуры наружного воздуха.

До модернизации системы отопления зданий в Петрозаводске и других городах присоединялись к тепловой сети по зависимой схеме со струйным смешением (через элеватор).

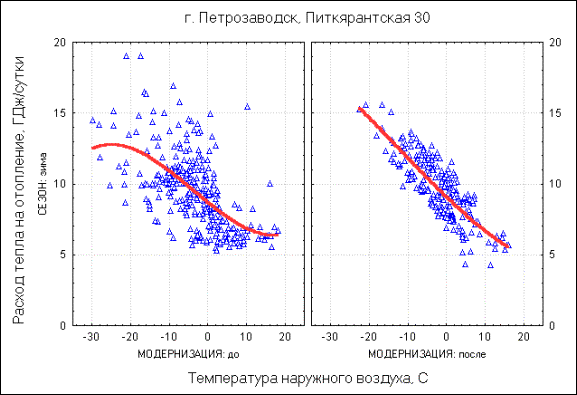

Рис. 4 . Зависимость потребления тепла от температуры наружного воздуха (г. Петрозаводск)

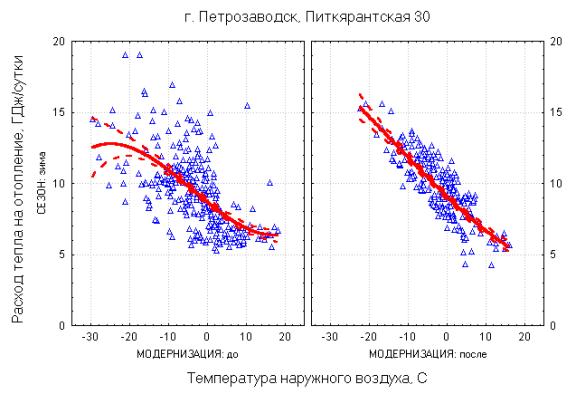

Принимая во внимание небольшое количество наблюдений точек на концевых участках графиков (при очень низких и высоких температурах наружного воздуха), а, следовательно, возможную ненадежность найденной зависимости расхода тепла от температуры наружного воздуха (в данном случае полиномов 3-й степени) на этих участках, на графиках показаны границы 95%-ного доверительного интервала, внутри которого находится истинное значение рассматриваемой статистики, . д Д ругими словами, кривая зависимости, достоверно (с 95%-ной вероятностью) описывающая взаимосвязь расхода тепла и температуры наружного воздуха, должна находиться в показанных пределах.

До модернизации системы отопления зданий в Петрозаводске и других городах присоединялись к тепловой сети по зависимой схеме со струйным смешением (через гидро элеватор).

Большой разброс точек в период до модернизации (см. рис. 4) объясняется тем, что отопительная нагрузка, полностью определяемая режимом работы районной тепловой сети, плохо согласована с температурой наружного воздуха, и температура в квартирах здания изменяется в широких пределах. Для здания с хорошей регулировкой отопительной нагрузки должна соблюдаться линейная зависимость расхода тепла от температуры наружного воздуха. Характерные изломы при высоких и низких температурах обусловлены режимом работы районной тепловой сети в т. н. режиме "срезки" температурного графика, что, соответственно, приводит к перетопам (при Тнв > 5 ° С) и недотопам (при Тнв < –10 ё – -15 ° С). В результате процессе модернизации система отопления была переведена на независимую схему с установкой пластинчатого теплообменника отопления. На Из график а е для постмодернизационного периода вид ен о более выраженный линейный характер зависимости при меньшем разбросе точек, что свидетельствует о том, что новое контрольно-регулирующее оборудование регулирует нагрузку отопления гораздо лучше, о чем говорит более выраженный линейный характер зависимости при меньшем разбросе точек. (Почему бы сюда не добавить температуры в квартирах??? и более того, показать что есть еще потенциал экономии за счет более правильной настройки контроллера??? ) .

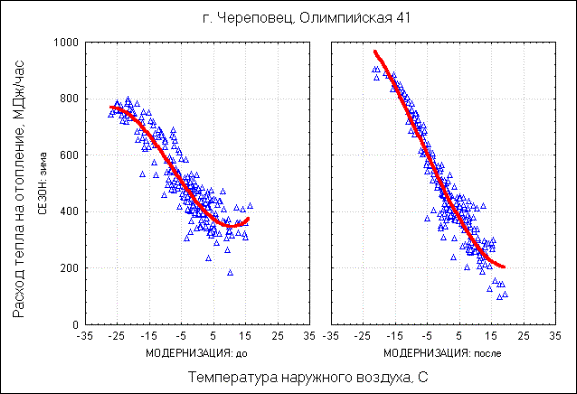

В г. Череповец система отопления была также переведена с зависимой схемы на независимую. Из представленного на рис. 5 графика видно, что до модернизации в Череповце качество центрального регулирования отопительной нагрузки лучше, чем в Петрозаводске.

Рис. 5 . Зависимость потребления тепла от температуры наружного воздуха (г. Череповец)

Из представленного на рис. 5 графика видно, что до модернизации в Череповце качество центрального регулирования отопительной нагрузки было лучше, чем в Петрозаводске. После модернизации, т

Также как и в Петрозаводске, заметно налицо улучшение регулирования после модернизации. Тем не менее, для на обоих зданий графиках при высоких температурах наружного воздуха в период после модернизации заметно отклонение кривой от линейного закона, что говорит об оставшихся перетопах. В этой связи можно говорить о возможности д ополнительного альнейшем потенциале энергосбережения за счет, который можно реализовать путем проведения более точной настройки домового контроллера отопления.

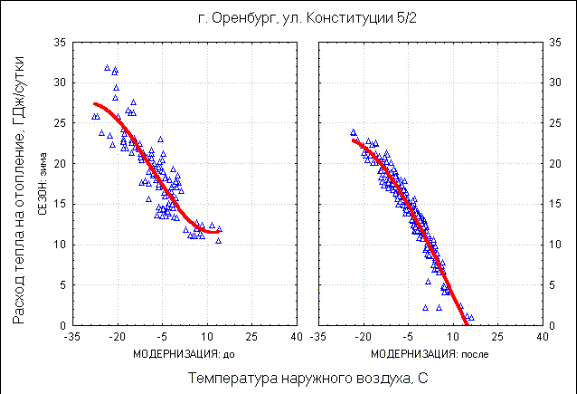

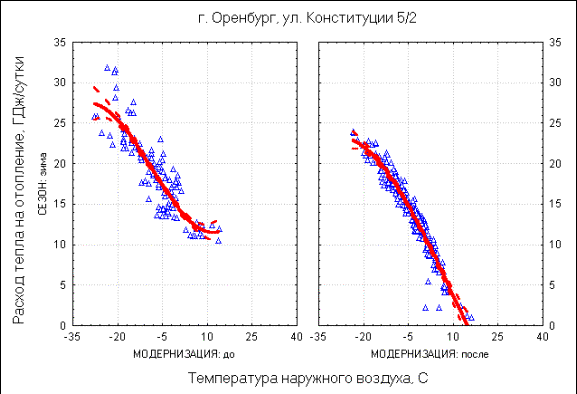

На рис. 6 представлена зависимость потребления тепла в системе отопления от температуры наружного воздуха для здания в Оренбурге по /2. При модернизации на здании по /2 схема присоединения системы отопления здания к тепловой сети переведена на зависимую с насосным смешением. Из графика видно, что при температурах ниже - 10 ё -15 ° С заметно некоторое отклонение тренда относительно линейной зависимости, которое вызвано, по всей видимости, недопоставкой тепла из сети.

Рис. 6. Зависимость потребления тепла от температуры наружного воздуха (г. Оренбург)

Из графика видно, что при температурах ниже -5 ° С заметно некоторое отклонение тренда относительно линейной зависимости, которое вызвано, по всей видимости, недопоставкой тепла из сети.

В целом, можно отметить, что за исключением г. Оренбург а, где экономия тепла ярко выражена во всем диапазоне, при любых температур ах наружного окружающего воздуха, расход тепла в системах отопления модернизированных зданий увеличивается по отношению к состоянию " до модерниз ации" с, при понижен ием ных температур ы ах наружного воздуха, и у м еньшается с снижается при ее повышением высоких. Отметим, что перерасход тепла в системе отопления при низких температурах связан в первую очередь не с тем, что здание забирает больше тепла из сети, а с тем, что в систему отопления на уровне ИТП перераспределяется тепло, сэкономленное в системе ГВС (а может просто надо перенастроить контроллер отопления???, разве системы жестко связаны???). Кстати, экономия тепла в системе ГВС, достигнутая на модернизированном здании, возрастает с понижением наружных температур воздуха, что вызвано повышением температуры сетевой воды. В таких условиях на немодернизированном здании, не оборудованном автоматикой регулирования, температура горячей воды практически равна температур е сетевой воды и достигает 80 ё 100 ° С, что, как уже было отмечено ранее, приводит к перерасходу тепла и, соответственно, горячей ( в системе ГВС до модернизации).

Общим для всех обследуемых зданий является заметное Также, очевидны изменения в лучшую сторону улучшение качества регулирования, что стабилизирует внутреннюю температуру в помещениях (где это видно???) на заданном уровне и, следовательно, приводит к повышению комфортности.

Эффект от улучшения комфортности

Одним из наиболее важных параметров, отражающих уровень комфорта в помещениях, является температура внутреннего воздуха. На рис. 7 ё 9 представлены графики изменения среднесуточной температуры воздуха в квартирах в зависимости от температуры наружного воздуха. Разбиение на разные периоды отопительного сезона приводится не только для наглядности представления результатов, но и для иллюстрация влияния солнечной радиации, которое более заметно в переходные периоды. Из графиков видно, что при одних и тех же температурах наружного воздуха температура воздуха в квартирах в переходный период несколько выше, чем в середине отопительного сезона ( это конечно возможно, но может и быть температура подающей выше, или точнее надо посмотреть количество отданного тепла???).
