в) Для плоских и сводчатых покрытий при длине зоны переноса снега l > 48 м, а также при высоте парапета более 1,2 м следует учитывать местную повышенную нагрузку, как у перепадов высоты (см. на рисунке Г.11), в том случае, если эта схема более неблагоприятна, чем на рисунке Г.13.

Г.11. Участки покрытий, примыкающие к возвышающимся над кровлей вентиляционным шахтам и другим надстройкам

а) Схема на рисунке Г.14 относится к участкам с надстройками с диагональю основания не более 15 м.

План

14

б) В зависимости от рассчитываемой конструкции (плит покрытия, подстропильных и стропильных конструкций) необходимо учитывать самое неблагоприятное положение зоны повышенной нагрузки (при произвольном угле ).

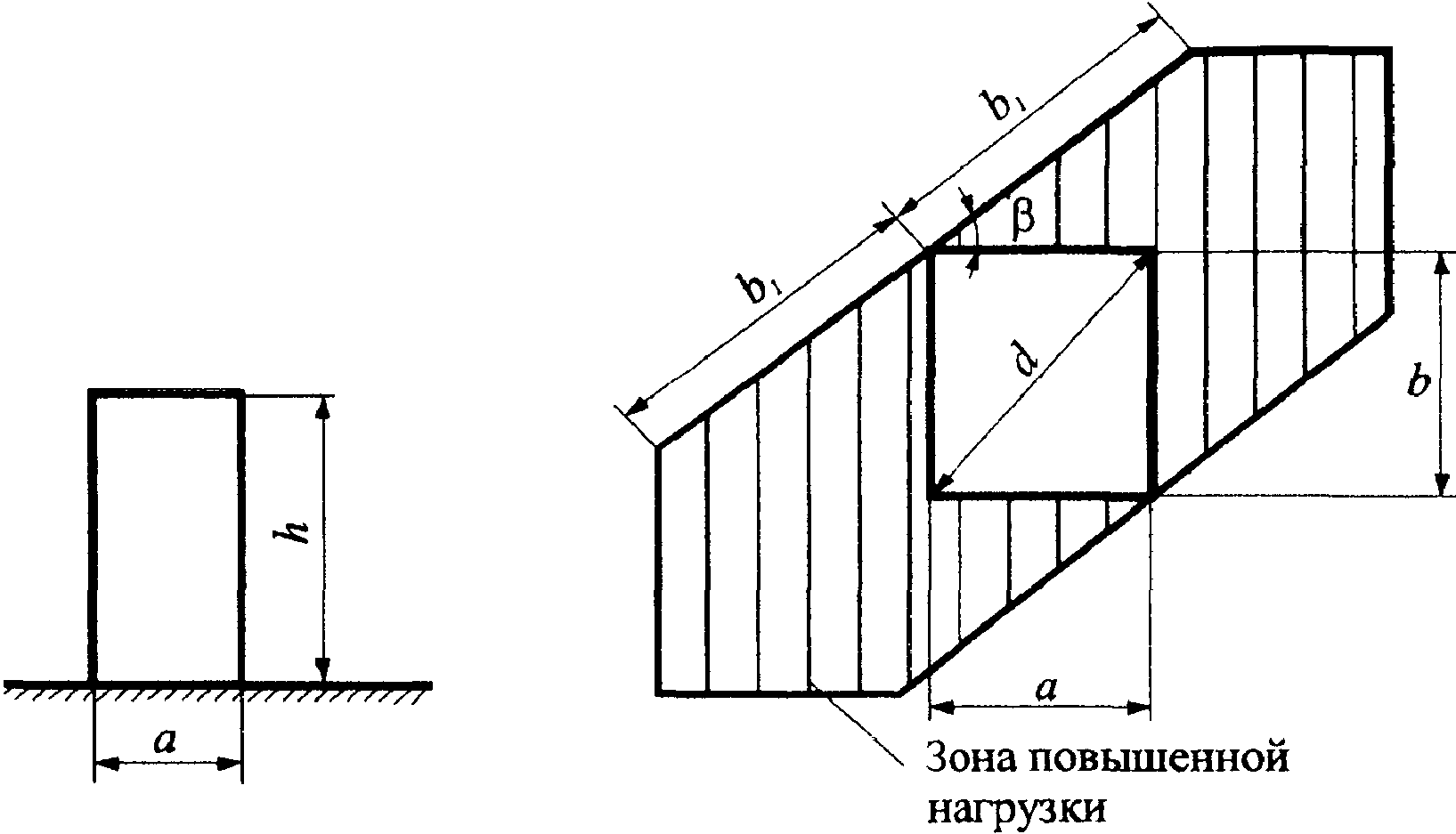

в) Коэффициент для участков покрытий, примыкающих к возвышающимся над кровлей вентиляционным шахтам, зенитным фонарям и другим надстройкам (рисунок Г.14), постоянный в пределах указанной зоны, следует принимать равным:

1,0 при d <= 1,5 м;

при d > 1,5 м,

но не менее 1,0 и не более:

1,5 при 1,5 < d <= 5 м;

2,0 при 5 < d <= 10 м;

2,5 при 10 < d <= 15 м;

, но не более 2d.

Наличие зенитных фонарей и надстроек с диагональю не более 5 м, возвышающихся над кровлей не более чем на 0,4 м, допускается не учитывать.

Г.12. Висячие покрытия цилиндрической формы

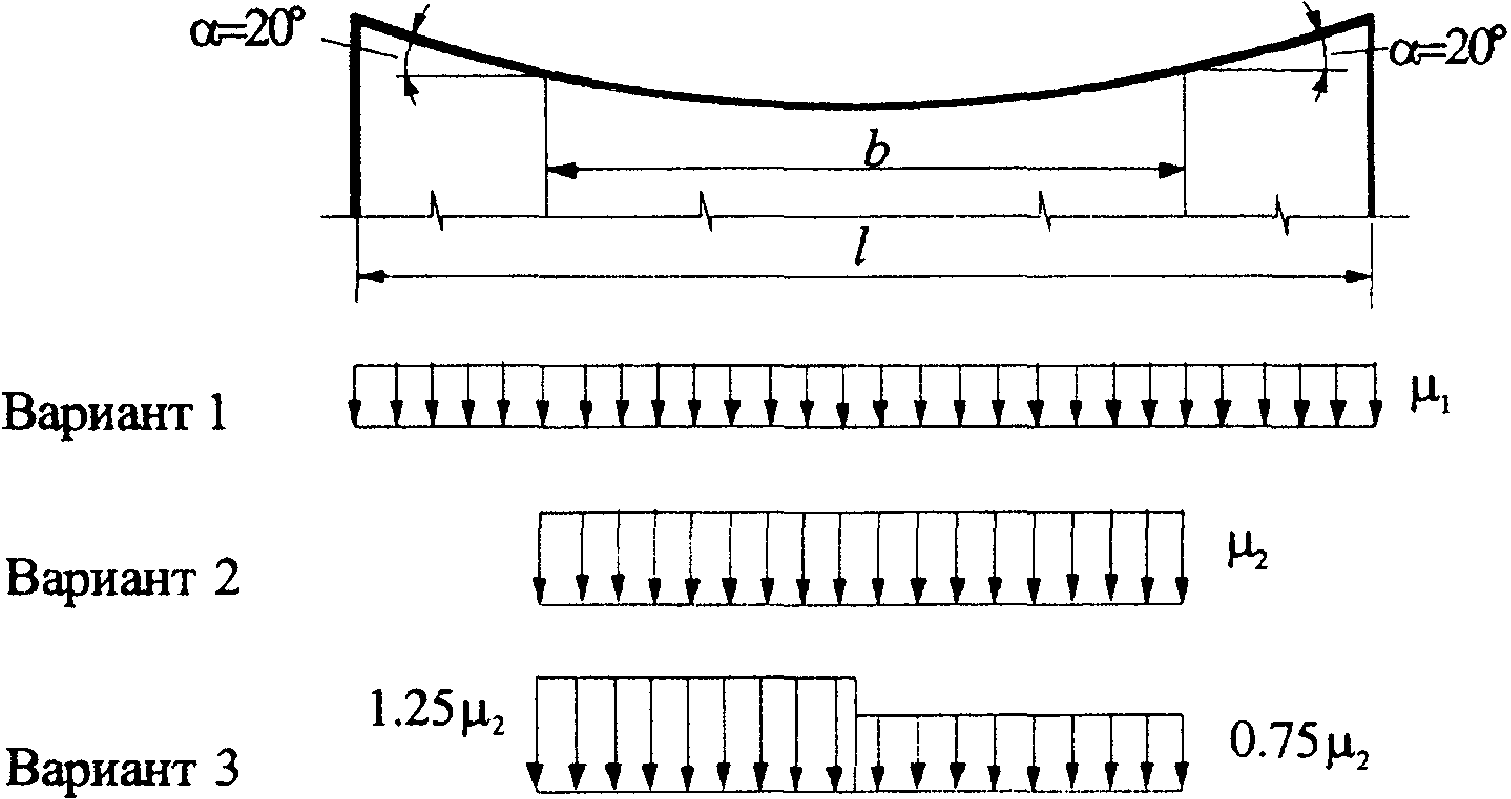

Для висячих покрытий цилиндрической формы (рисунок Г.15) следует принимать:

;

.

15

Г.13. Здания с купольными круговыми и близкими к ним по очертанию покрытиями

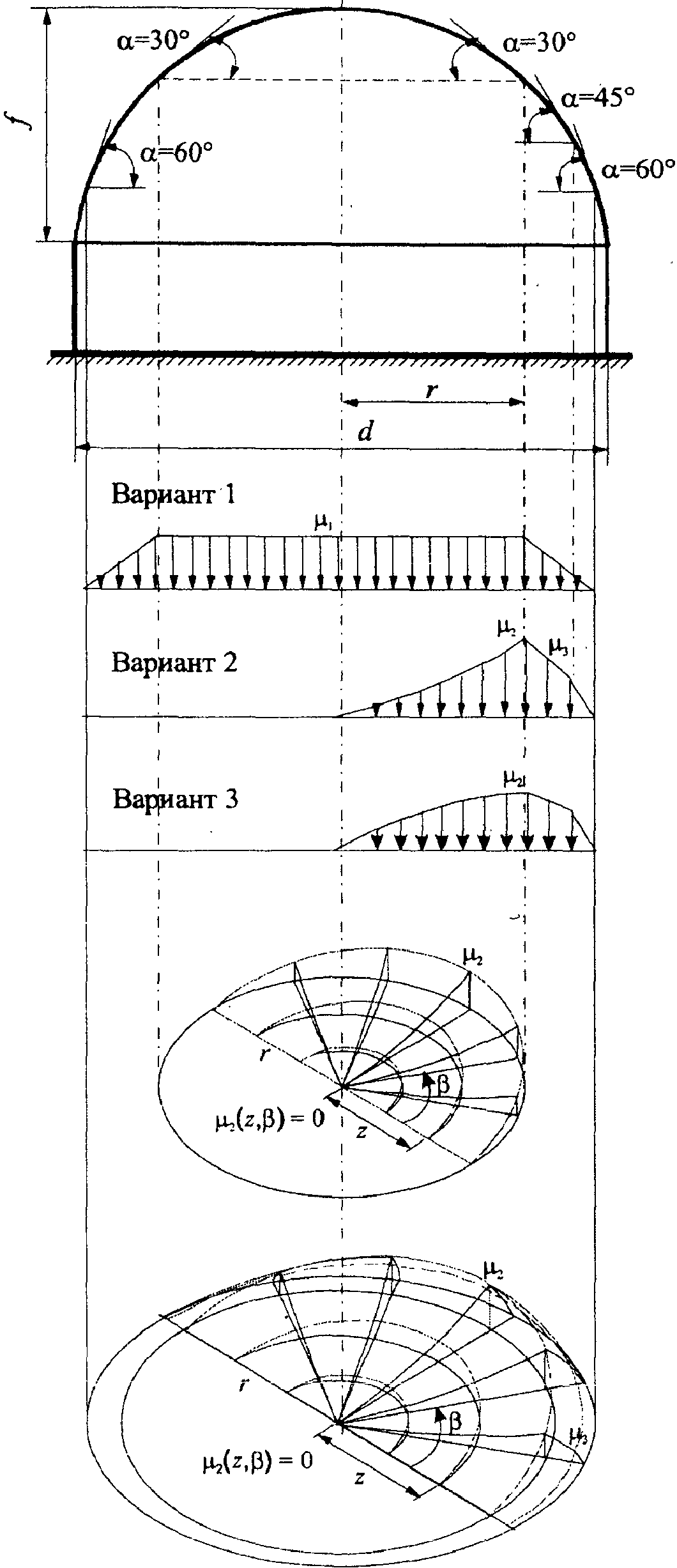

Для зданий с купольными круговыми и близкими к ним по очертанию покрытиями (рисунок Г.16) коэффициент определяется по таблице Г.2. Промежуточные значения определяются линейной интерполяцией.

НЕ нашли? Не то? Что вы ищете?

16

2

┌────────────────────────────────┬───────────────────────────────┐

│  Уклон покрытия альфа, град  │  мю  │

│  │  1  │

├────────────────────────────────┼───────────────────────────────┤

│  альфа <= 30°  │  1  │

├────────────────────────────────┼───────────────────────────────┤

│  альфа >= 60°  │  0  │

└────────────────────────────────┴───────────────────────────────┘

Для пологих куполов с отношением f/d <= 0,05 следует учитывать только вариант 1.

Для куполов с отношением f/d > 0,05 следует учитывать варианты 1, 2 и 3 при уклонах альфа < 60°.

Для варианта 2 на рисунке Г.16 следует принимать при , где ; при , при ; , при .

Промежуточные значения определяются линейной интерполяцией.

Для варианта 3 следует принимать

.

Вариант 3 следует учитывать для куполов с f/d > 0,05 при сильно шероховатой поверхности покрытия, наличии на нем возвышающихся надстроек, фонарей или снегозадерживающих преград, а также для покрытий, защищенных от ветра соседними более высокими зданиями или объектами окружающей застройки.

Г.14. Здания с коническими круговыми покрытиями

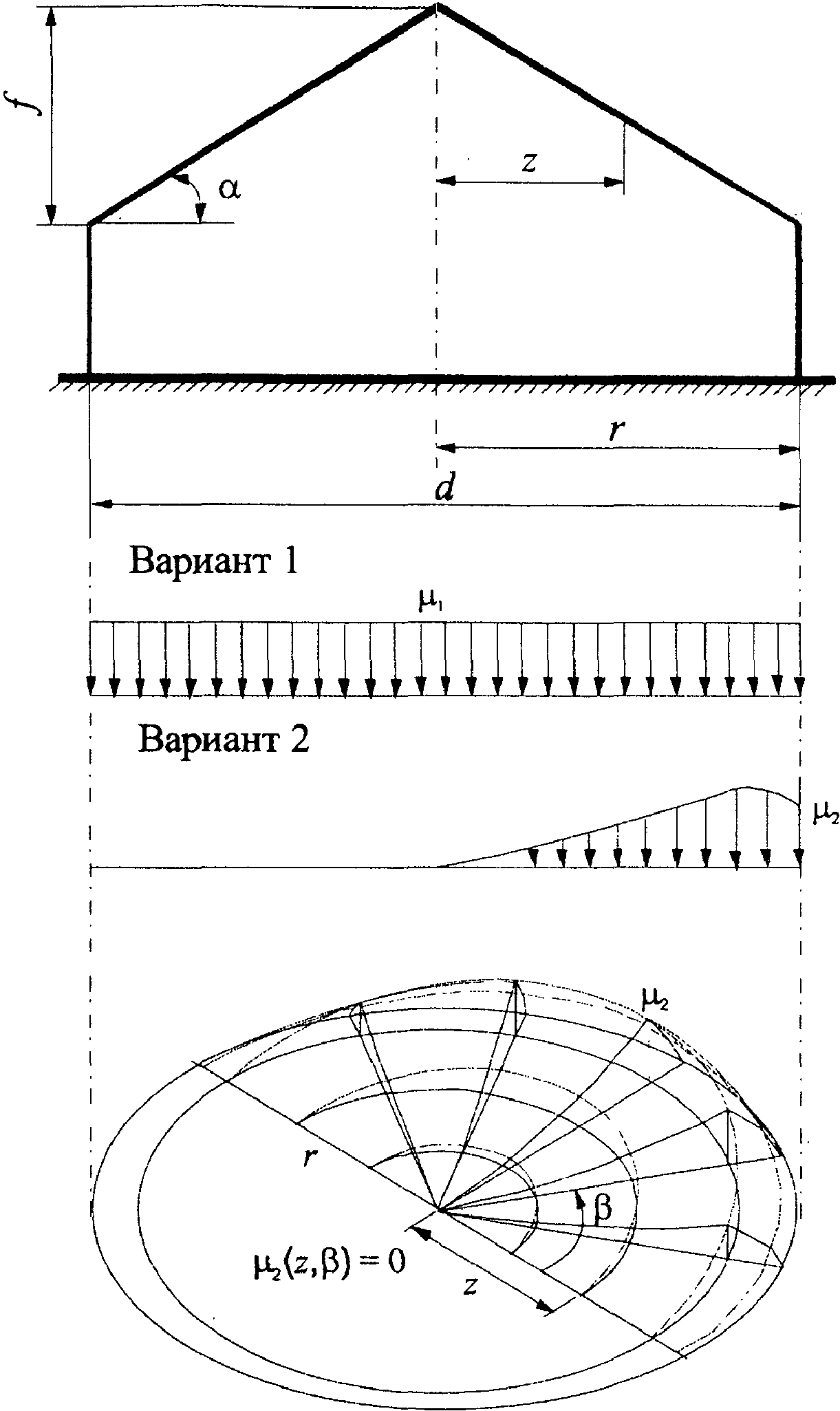

Для зданий с коническими круговыми покрытиями (рисунок Г.17) коэффициент определяется по таблице Г.3. Промежуточные значения определяются линейной интерполяцией.

17

3

┌────────────────────────────────┬───────────────────────────────┐

│  Уклон покрытия альфа, град  │  мю  │

│  │  1  │

├────────────────────────────────┼───────────────────────────────┤

│  альфа <= 30°  │  1  │

├────────────────────────────────┼───────────────────────────────┤

│  альфа >= 60°  │  0  │

└────────────────────────────────┴───────────────────────────────┘

Для пологих куполов при следует учитывать только вариант 1.

Для менее пологих куполов при для варианта 2 следует принимать

,

где .

При для варианта 2 следует принимать:

; .

Приложение Д

(обязательное)

ВЕТРОВЫЕ НАГРУЗКИ

Д.1. Аэродинамические коэффициенты

Д.1.1. Отдельно стоящие плоские сплошные конструкции

Отдельно стоящие плоские сплошные конструкции на земле (стены, заборы и т. д.)

Для различных участков конструкций (рисунок Д.1) коэффициент определяется по таблице Д.1;
