Свод правил Нагрузки и воздействия (стр. 26 )

├─────────┴───────────┴──────────┴──────────┴──────────┴─────────┤

│  Примечания. 1. Коэффициенты c  , c  , c  , c  соответствуют│

│  e1  e2  e3  e4  │

│  │

│суммарному давлению на верхнюю и нижнюю поверхности навесов.  │

│  2. Для отрицательных значений c  , c  , c  , c  направление│

│  e1  e2  e3  e4  │

│давления на схемах следует изменять на противоположное.  │

│  3.  Для  навесов  с  волнистыми покрытиями  аэродинамический│

│коэффициент трения c  = 0,04.  │

│  f  │

└────────────────────────────────────────────────────────────────┘

Д.1.11. Сфера

Аэродинамические коэффициенты лобового сопротивления сферы при (рисунок Д.13) приведены на рисунке Д.14 в зависимости от числа Рейнольдса Re и относительной шероховатости , где , м, - шероховатость поверхности (см. Д.1.15). При коэффициент следует увеличить в 1,6 раза.

13

14

Коэффициент подъемной силы сферы принимается равным:

при ;

при .

Эквивалентная высота (11.1.5) .

При определении коэффициента в соответствии с 11.1.11 следует принимать

b = h = 0,7d.

Число Рейнольдса Re определяется по формуле

,

где d, м, - диаметр сферы;

, Па, - определяется в соответствии с 11.1.4;

, м, - эквивалентная высота;

- определяется в соответствии с 11.1.6;

- коэффициент надежности по нагрузке (11.1.12).

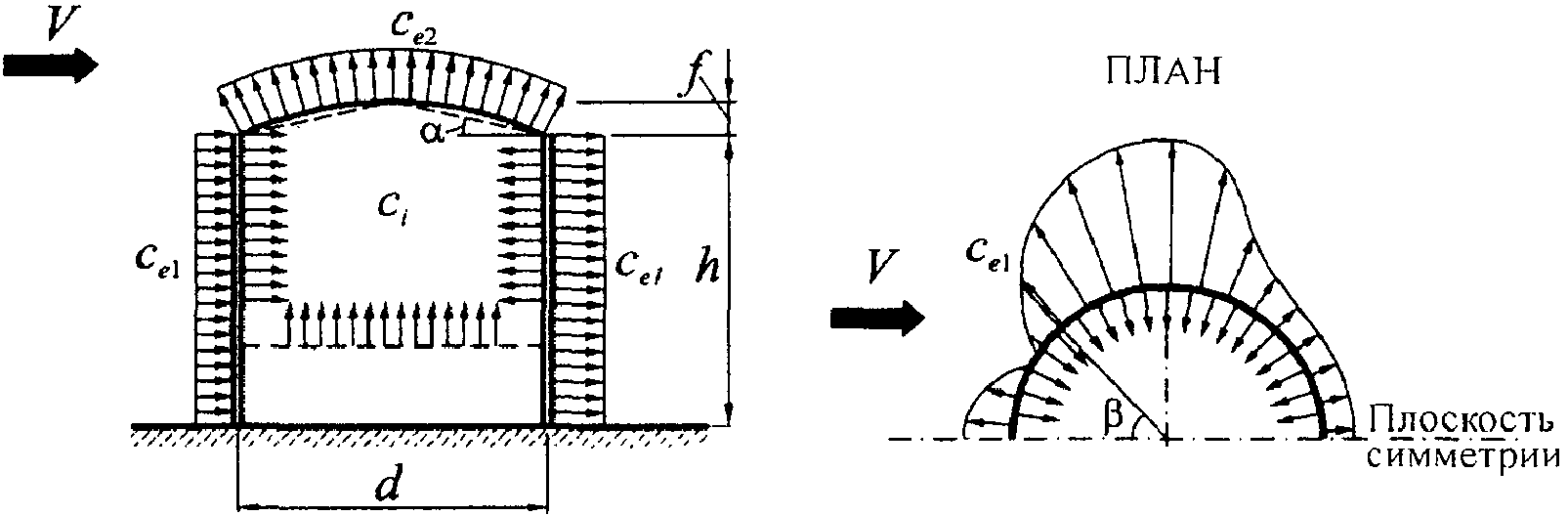

Д.1.12. Сооружения и конструктивные элементы с круговой цилиндрической поверхностью

Аэродинамический коэффициент внешнего давления определяется по формуле

,

где при ; для , определено в Д.1.15.

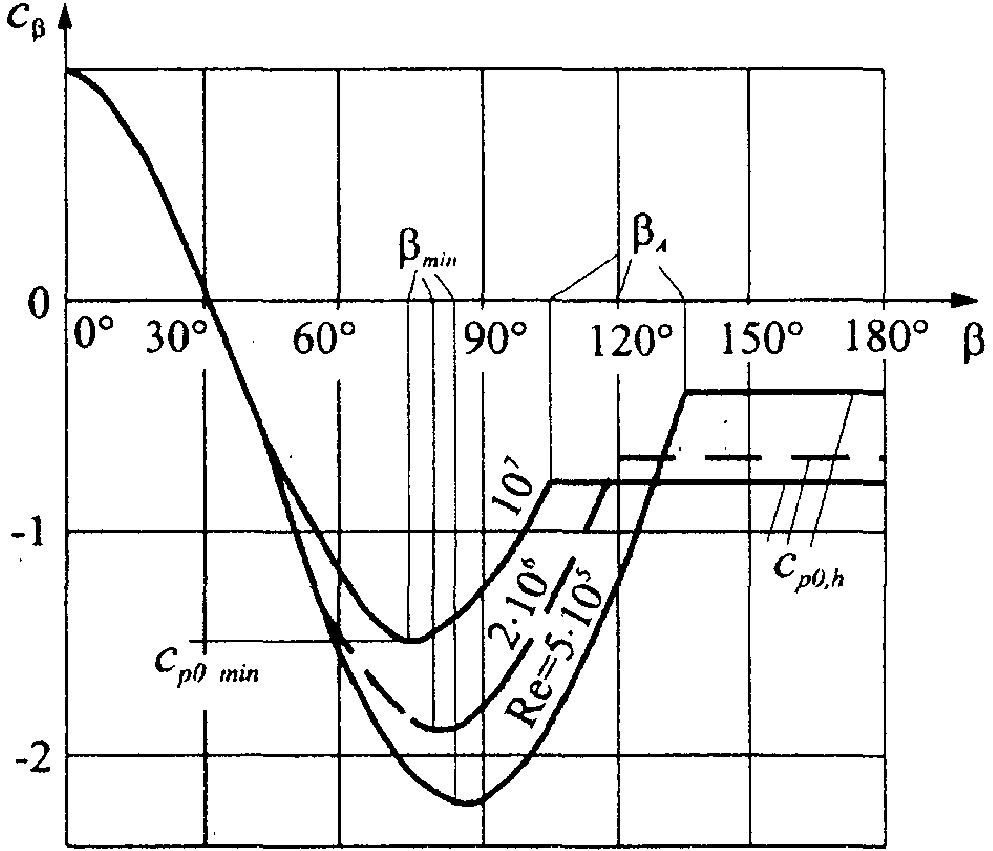

Распределение коэффициентов по поверхности цилиндра при (см. Д.1.16) приведено на рисунке Д.16 для различных чисел Рейнольдса Re. Значение указанных на этом рисунке углов и , а также соответствующее им значение коэффициентов и приведены в таблице Д.5.

15

16

5

┌────────────┬────────────┬────────────┬────────────┬────────────┐

│  Re  │  бета  │  c  │  бета  │  c  │

│  │  min │  min  │  b  │  b  │

├────────────┼────────────┼────────────┼────────────┼────────────┤

│  5  │  85  │  -2,2  │  135  │  -0,4  │

│  5 x 10  │  │  │  │  │

├────────────┼────────────┼────────────┼────────────┼────────────┤

│  6  │  80  │  -1,9  │  120  │  -0,7  │

│  2 x 10  │  │  │  │  │

├────────────┼────────────┼────────────┼────────────┼────────────┤

│  7  │  75  │  -1,5  │  105  │  -0,8  │

│  10  │  │  │  │  │

└────────────┴────────────┴────────────┴────────────┴────────────┘

Значения аэродинамических коэффициентов давления и (рисунок Д.14) приведены в таблице Д.6. Коэффициент следует учитывать для опущенного покрытия ("плавающая кровля"), а также при отсутствии покрытия.

6

┌─────────┬────────┬────────┬────────┬────────┬────────┬─────────┐

│  h/d  │  1/6  │  1/4  │  1/2  │  1  │  2  │  >= 5  │

├─────────┼────────┼────────┼────────┼────────┼────────┼─────────┤
