Свод правил Нагрузки и воздействия (стр. 28 )

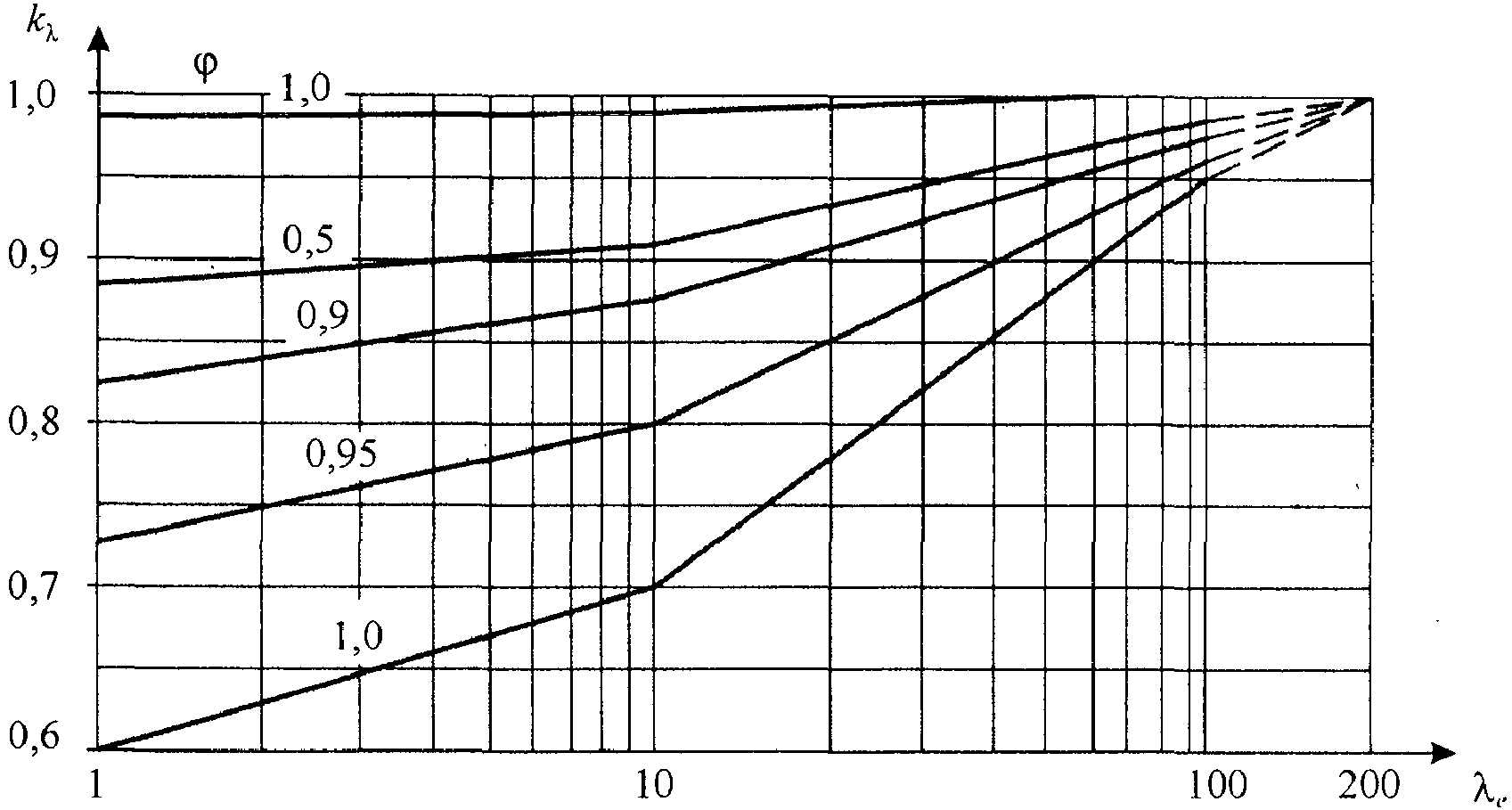

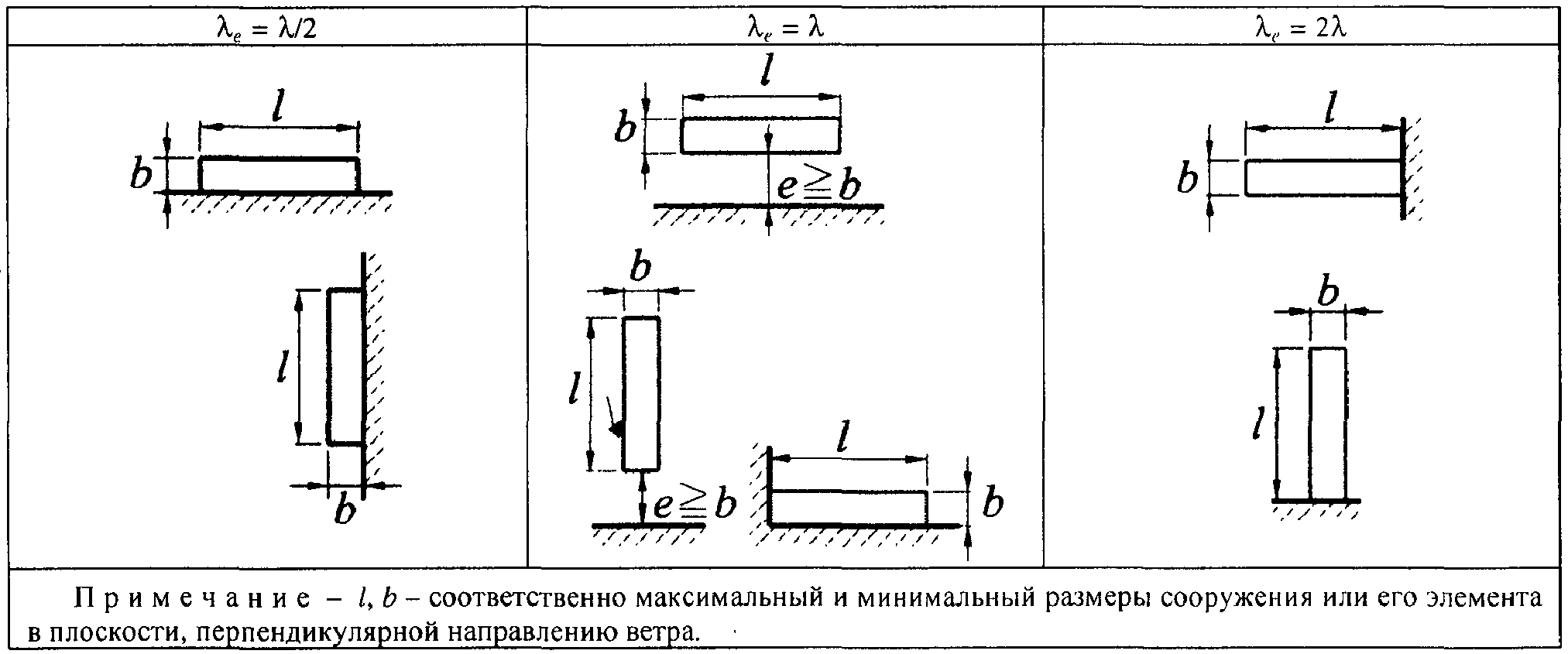

Значения коэффициента в зависимости от относительного удлинения элемента или сооружения приведены на рисунке Д.23. Относительное удлинение зависит от параметра и определяется по таблице Д.10; степень проницаемости .

23

10

Д.1.16. Учет шероховатости внешней поверхности

Значения коэффициента , характеризующего шероховатость поверхностей конструкций, в зависимости от их обработки и материала, из которого они изготовлены, приведены в таблице Д.11.

11

Тип поверхности	Относительная шероховатость    дельта, мм
Стекло	0,0015
Полированный металл	0,002
Тонкомолотая масляная краска	0,006
Распыленная краска	0,02
Литейный чугун	0,2
Оцинкованная сталь	0,2
Шлифованный бетон	0,2
Шероховатый бетон	1,0
Ржавчина	2,0
Каменная кладка	3,0

Д.1.17. Пиковые значения аэродинамических коэффициентов для прямоугольных в плане зданий

а) Для стен прямоугольных в плане зданий пиковое положительное значение аэродинамического коэффициента .

б) Пиковые значения отрицательного аэродинамического коэффициента для стен и плоских покрытий (рисунок Д.24) приведены в таблице Д.12.

12

┌──────────┬─────────┬──────────┬──────────┬──────────┬──────────┐

│ Участок  │  A  │  B  │  C  │  D  │  E  │

├──────────┼─────────┼──────────┼──────────┼──────────┼──────────┤

│  c  │  -2,2  │  -1,2  │  -3,4  │  -2,4  │  -1,5  │

│  p,-  │  │  │  │  │  │

└──────────┴─────────┴──────────┴──────────┴──────────┴──────────┘

ПЛАН КРОВЛИ

Величина e равна меньшему из b и l.

СТЕНА

24

Д.2. Резонансное вихревое возбуждение

Д.2.1. Для однопролетных сооружений и конструктивных элементов интенсивность воздействия F(z), действующего при резонансном вихревом возбуждении по i-й собственной форме в направлении, перпендикулярном средней скорости ветра, определяется по формуле

, (Д.2.1)

где d, м, - размер сооружения или конструктивного элемента в направлении, перпендикулярном средней скорости ветра;

, м/с, - см. 11.3.2;

- аэродинамический коэффициент поперечной силы при резонансном вихревом возбуждении;

- логарифмический декремент колебаний, принимаемый равным:

- для металлических сооружений; - для железобетонных сооружений;

z - координата, изменяющаяся вдоль оси сооружения;

- i-я форма собственных колебаний в поперечном направлении, удовлетворяющая условию

. (Д.2.2)

Примечание. Воздействие при резонансном вихревом возбуждении (в первую очередь высотных зданий) рекомендуется уточнить на основе данных модельных аэродинамических испытаний.

Д.2.2. Аэродинамические коэффициенты поперечной силы определяются следующим образом:

а) Для круглых поперечных сечений .

б) Для прямоугольных поперечных сечений при b/d > 0,5:

для ;

для ,

здесь b - размер сооружения в направлении средней скорости ветра.

При b/d <= 0,5 расчет на резонансное вихревое возбуждение допускается не проводить.

Д.2.3. При расчете сооружения на резонансное вихревое возбуждение наряду с воздействием (Д.2.1) необходимо учитывать также действие ветровой нагрузки, параллельной средней скорости ветра. Средняя и пульсационная составляющие этого воздействия определяются по формулам:

; , (Д.2.3)

где - расчетная скорость ветра на высоте , на которой происходит резонансное вихревое возбуждение, определяемое по формуле (11.13);

и - расчетные значения средней и пульсационной составляющих ветровой нагрузки, определяемые в соответствии с указаниями 11.1.

Д.2.4. Критические скорости могут иметь достаточно большую повторяемость в течение расчетного срока эксплуатации сооружения и, в связи с этим, резонансное вихревое возбуждение может привести к накоплению усталостных повреждений.

Для предотвращения резонансного вихревого возбуждения могут быть использованы различные конструктивные мероприятия: установка вертикальных и спиралевидных ребер, перфорация ограждения и установка соответствующим образом настроенных гасителей колебаний.

Приложение Е

(обязательное)

ПРОГИБЫ И ПЕРЕМЕЩЕНИЯ

Е.1. Определение прогибов и перемещений

Е.1.1. При определении прогибов и перемещений следует учитывать все основные факторы, влияющие на их значения (неупругие деформации материалов, образование трещин, учет деформированной схемы, учет смежных элементов, податливость узлов сопряжения и оснований). При достаточном обосновании отдельные факторы можно не учитывать или учитывать приближенным способом.

Е.1.2. Для конструкций из материалов, обладающих ползучестью, необходимо учитывать увеличение прогибов во времени. При ограничении прогибов исходя из физиологических требований следует учитывать только кратковременную ползучесть, проявляемую сразу после приложения нагрузки, а исходя из технологических и конструктивных (за исключением расчета с учетом ветровой нагрузки) и эстетико-психологических требований - полную ползучесть.

Е.1.3. При определении прогибов колонн одноэтажных зданий и эстакад от горизонтальных крановых нагрузок расчетную схему колонн следует принимать с учетом условий их закрепления, считая, что колонна:
