Для участка A коэффициент
следует принимать в соответствии с таблицей Д.2.
Для участка B коэффициент
следует определять линейной интерполяцией.
Для остальных вертикальных поверхностей коэффициент
необходимо определять в соответствии с таблицей Д.2.
Для покрытия зданий коэффициенты
определяются в соответствии с таблицами Д.3а и Д.3б.

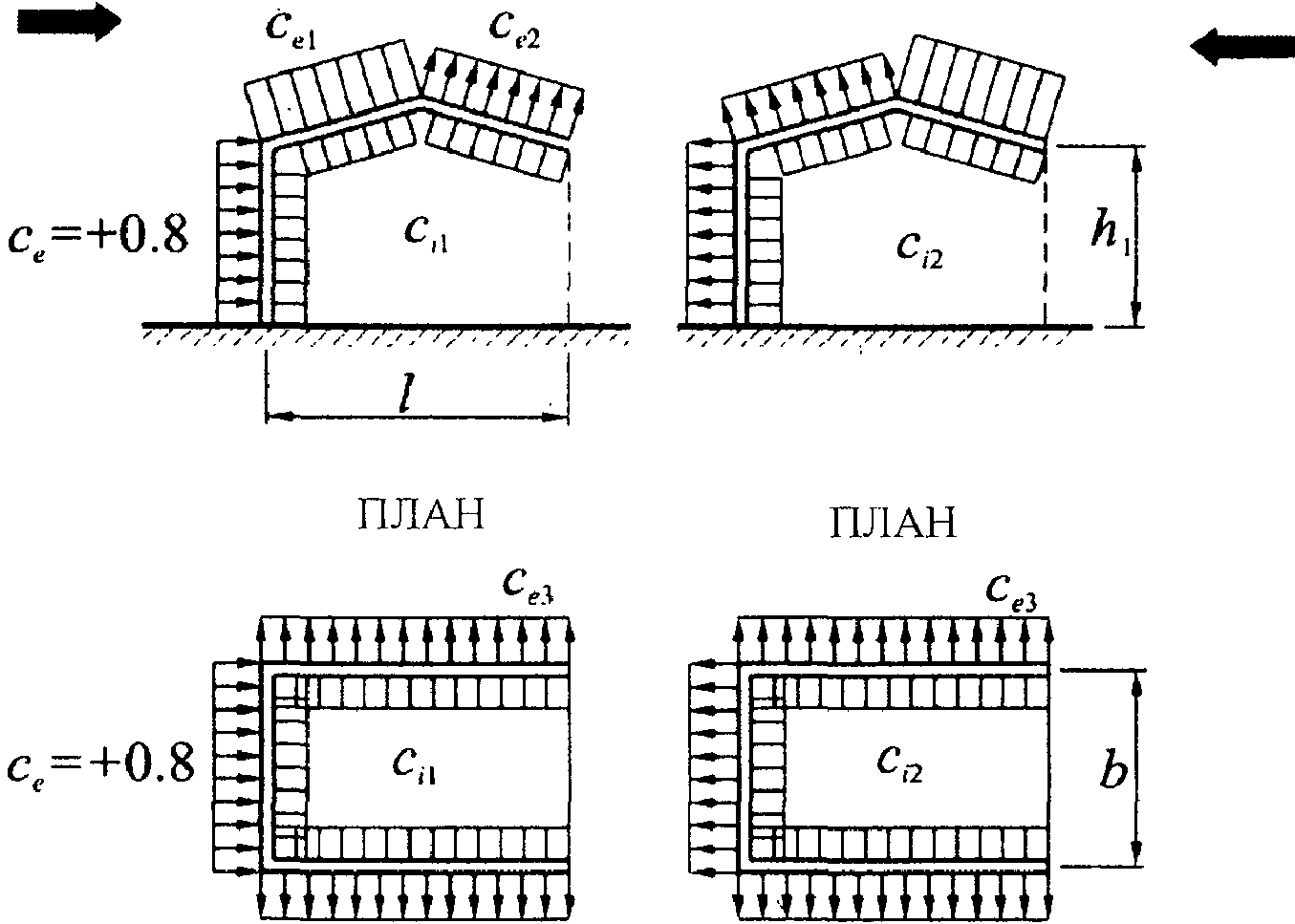

Д.1.9. Здания, постоянно открытые с одной стороны
11
При проницаемости ограждения
. Для каждой стены здания знак "плюс" или "минус" следует выбирать из условия реализации наиболее неблагоприятного варианта нагружения.
При
;
.
Коэффициент
на внешней поверхности следует принимать в соответствии с таблицей Д.2.
Примечание. Проницаемость ограждения
следует определять как отношение суммарной площади имеющихся в нем проемов к полной площади ограждения.

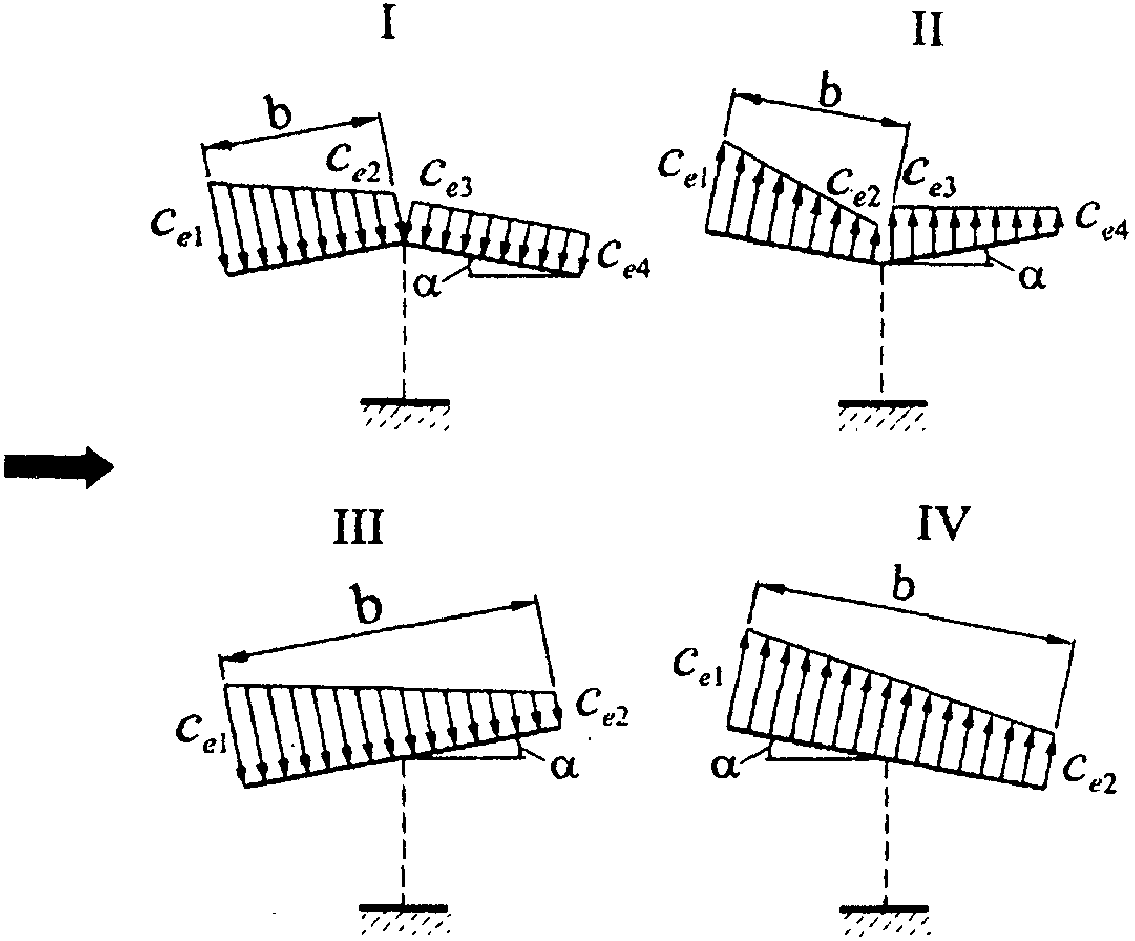

Д.1.10. Навесы
Аэродинамические коэффициенты
для четырех типов навесов (рисунок Д.12) без сплошностенчатых вертикальных ограждающих конструкций определяются по таблице Д.4.
12
4
┌─────────┬───────────┬──────────────────────────────────────────┐
│Тип схемы│альфа, град│ Значения коэффициентов │
│ │ ├──────────┬──────────┬──────────┬─────────┤
│ │ │ c │ c │ c │ c │
│ │ │ e1 │ e2 │ e3 │ e4 │
├─────────┼───────────┼──────────┼──────────┼──────────┼─────────┤
│ I │ 10 │ 0,5 │ -1,3 │ -1,1 │ 0 │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 20 │ 1,1 │ 0 │ 0 │ -0,4 │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 30 │ 2,1 │ 0,9 │ 0,6 │ 0 │
├─────────┼───────────┼──────────┼──────────┼──────────┼─────────┤
│ II │ 10 │ 0 │ -1,1 │ -1,5 │ 0 │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 20 │ 1,5 │ 0,5 │ 0 │ 0 │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 30 │ 2 │ 0,8 │ 0,4 │ 0,4 │
├─────────┼───────────┼──────────┼──────────┼──────────┼─────────┤
│ III │ 10 │ 1,4 │ 0,4 │ - │ - │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 20 │ 1,8 │ 0,5 │ - │ - │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 30 │ 2,2 │ 0,6 │ - │ - │
├─────────┼───────────┼──────────┼──────────┼──────────┼─────────┤
│ IV │ 10 │ 1,3 │ 0,2 │ - │ - │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 20 │ 1,4 │ 0,3 │ - │ - │
│ ├───────────┼──────────┼──────────┼──────────┼─────────┤
│ │ 30 │ 1,6 │ 0,4 │ - │ - │
|
