Заполнение технологической карты ремонта механической части электродвигателя
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта механической части электродвигателя
Задание: Составить технологическую карту ремонта механической части электродвигателя по образцу таблицы 1. Карту составить отдельно по ремонту сердечников, корпусов и подшипниковых щитов, ремонту валов.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по ремонту механической части электродвигателя, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, §§ 9.1; 9.2;.9.3. (предоставляется преподавателем).
2) Заполнить технологическую карту согласно таблице 1. Каждая операции должна содержать не более одного действия. В случае наличия более одного варианта операции, описать каждый вариант, указывая в графе «Описание операции» в каких случаях она выполняется.
Таблица 1. Технологическая карта ремонта механической части электродвигателя
№ п/п | Наименование технологической операции | Механизмы, инструменты, приспособления, материалы | Описание операции и условий ее выполнения |
1 | |||
2 |
Инструкционная карта практической работы № 27
Описание последовательности разборки и сборки
электродвигателя переменного тока
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта механической части электродвигателя
Задание: Составить таблицу последовательности разборки и сборки электродвигателя переменного тока по образцу таблицы 1.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по разборки и сборки электродвигателя переменного тока, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, §§ 8.3., 10.5. (предоставляется преподавателем).
2) Заполнить графы таблицы 1. отдельно по разборке и сборке.
Таблица 1. Последовательность разборки и сборки электродвигателя переменного тока
№ п/п | Наименование снимаемой части двигателя | Требования к операции | Механизмы, инструменты, приспособления, материалы |
1 | |||
2 |
Инструкционная карта практической работы № 28
Описание последовательности разборки и сборки
электродвигателя постоянного тока
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта механической части электродвигателя
Задание: Составить таблицу последовательности разборки и сборки электродвигателя постоянного тока по образцу таблицы 1.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по разборки и сборки электродвигателя постоянного тока, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, §§ 8.3., 10.5. (предоставляется преподавателем).
2) Заполнить графы таблицы 1. отдельно по разборке и сборке.
Таблица 1. Последовательность разборки и сборки электродвигателя переменного тока
№ п/п | Наименование снимаемой части двигателя | Требования к операции | Механизмы, инструменты, приспособления, материалы |
1 | |||
2 |
Инструкционная карта практической работы № 29
Заполнение технологической карты ремонта обмотки
электрического двигателя переменного тока
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта обмотки электрического двигателя переменного тока
Задание: Составить технологическую карту ремонта обмотки электрического двигателя переменного тока по образцу таблицы 1. Карту составить отдельно по ремонту обмоток из круглого и прямоугольного провода.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по ремонту механической части электродвигателя, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, §§ 10.1.; 10.2 (предоставляется преподавателем).
2) Заполнить технологическую карту согласно таблице 1. Каждая операции должна содержать не более одного действия. В случае наличия более одного варианта операции, описать каждый вариант, указывая в графе «Описание операции» в каких случаях она выполняется.
Таблица 1. Технологическая карта ремонта обмотки
электрического двигателя переменного тока
№ п/п | Наименование технологической операции | Механизмы, инструменты, приспособления, материалы | Описание операции и условий ее выполнения |
1 | |||
2 |
Инструкционная карта практической работы № 30
Заполнение технологической карты ремонта электродвигателя постоянного тока
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта электродвигателя постоянного тока
Задание: Составить технологическую карту ремонта электродвигателя постоянного тока по образцу таблицы 1. Карту составить отдельно по ремонту якоря, полюсных обмоток.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по ремонту электродвигателя постоянного тока, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, § 84 (предоставляется преподавателем).
2) Заполнить технологическую карту согласно таблице 1. Каждая операции должна содержать не более одного действия. В случае наличия более одного варианта операции, описать каждый вариант, указывая в графе «Описание операции» в каких случаях она выполняется.
Таблица 1. Технологическая карта ремонта электродвигателя постоянного тока
№ п/п | Наименование технологической операции | Механизмы, инструменты, приспособления, материалы | Описание операции и условий ее выполнения |
1 | |||
2 |
Инструкционная карта практической работы № 31
Заполнение технологической карты ремонта пускорегулирующей аппаратуры
Цель работы: усвоение умения заполнять маршрутно-технологическую документацию ремонта пускорегулирующей аппаратуры
Задание: Составить технологическую карту ремонта пускорегулирующей аппаратуры по образцу таблицы 1.
Рекомендации преподавателя (алгоритм действий):
1) Изучить теоретический материал по ремонту пускорегулирующей аппаратуры, используя учебное пособие , Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования, § 14.4. (предоставляется преподавателем).
2) Заполнить технологическую карту согласно таблице 1. Каждая операции должна содержать не более одного действия. В случае наличия более одного варианта операции, описать каждый вариант, указывая в графе «Описание операции» в каких случаях она выполняется.
Таблица 1. Технологическая карта ремонта обмотки
электрического двигателя переменного тока
№ п/п | Наименование технологической операции | Механизмы, инструменты, приспособления, материалы | Описание операции и условий ее выполнения |
1 | |||
2 |
Инструкционная карта практической работы № 32
Расчет механических характеристик асинхронного двигателя
1. Цель работы:
2. Задание: Построить по исходным данным согласно своему варианту механическую характеристику асинхронного электродвигателя с короткозамкнутым ротором для привода насоса.
3. Исходные данные:

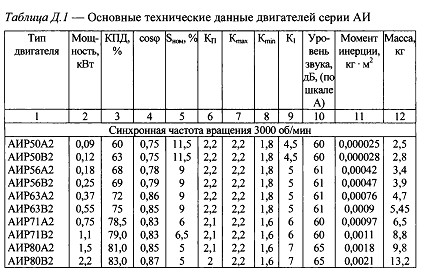

Синхронная частота вращения 3000 об/мин.

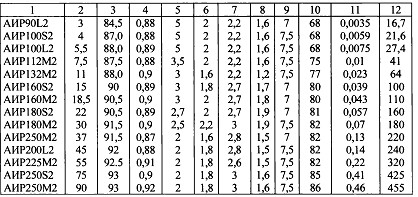

№ вариа-нта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
4. Порядок построения характеристики. Пример расчета приведен для данных:
Рном = 22 кВт; nном = 2910 об/мин; sном= 0,03; Кмах = 2,7; Кп = 2; К мин = 1,2
4.1. Определение недостающих данных.

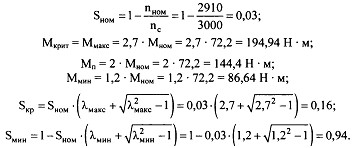

nном = nс *(1- sном) = 2910 об/мин
Мном = 9550*Рном/ nном = 72,2 Нм

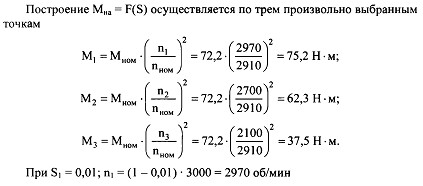

Для сравнения с характеристикой насоса строим механическую характеристику насоса по трем произвольным точкам:
|
