Первоначальное руководство по интегрированной глобальной системе наблюдений ВМО (стр. 10 )

a.        об ОСКАР/Поверхность — Информация о разработке и истории ОСКАР/Поверхность;

b.        новости — Архив обновлений «Последних новостей», связанных с ОСКАР/Поверхность;

c.        глоссарий — список терминов, широко используемых в ИГСНВ и ОСКАР/Поверхность;

d.        часто задаваемые вопросы (ЧЗВ) — список полезных вопросов для пользователей ОСКАР/Поверхность;

e.        ссылки — список полезных ссылок, имеющих отношение к ИГСНВ и системам наблюдений;

f.        поддержка — форма запроса контактной информации от пользователя и раздел комментариев для выявления запроса пользователя, который должен быть направлен в группу поддержки и операций ОСКАР/Поверхность;

g.        обратная связь — форма обеспечения обратной связи с группой по разработке ОСКАР/Поверхность;

h.        логин — контролируемый доступ к разрешениям для редактирования данных, содержащихся в ОСКАР/Поверхность.

C.        Поиск — это текстовое окно позволяет осуществлять быстрый поиск текста по описанию, заголовку, названию и адресу

Результаты поиска возвращаются в выпадающее меню, как показано на рисунке 3, с разбивкой по категориям:

a.        поиск станции;

b.        поиск контактов.

В правом углу каждой категории пользователь может получить доступ ко всем результатам поиска, щелкнув по ссылке «View all>>» (См. все), связанной с тремя категориями.

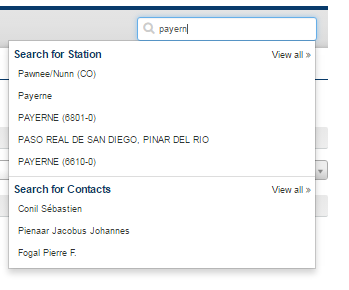

Рисунок 3. Результаты быстрого поиска

D.        Быстрый доступ

Раздел быстрого доступа позволяет вести поиск по названию станции и идентификационному номеру ВМО (под заголовком «Generate station report by:»(Подготовить сводку по станции)) для извлечения/просмотра подробной информации о станции. Раздел «Generate station lists by:» (Подготовить списки станций) позволяет также подготовить список всех станций (именуется «report» (сводка) в ОСКАР/Поверхность) в пределах конкретной страны и по типу станции. Возможен быстрый поиск контактных имен (в разделе «Find people by:» (Найти людей)), а также этот раздел позволяет подготовить справку с полной контактной информацией, хранящейся в ОСКАР/Поверхность.

E.        Фильтрующая карта

Функциональные характеристики фильтрующей карты позволяют просматривать на карте станции всего мира. По умолчанию выбираются все компонентные системы наблюдений ИГСНВ и другие компоненты/сети, однако пользователь может удалять контрольные отметки из компонентов, с тем чтобы просматривать только те станции, которые связаны с выбранными программами.

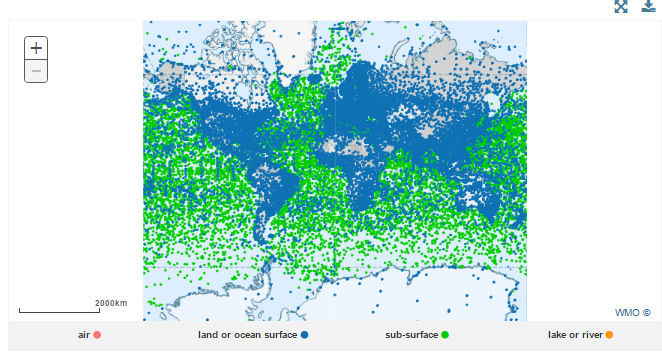

Рисунок 4. Интерфейс в виде карты

F.        Интерфейс в виде карты и загрузка

На рисунке 4 показана карта с нанесением станций наблюдений в ОСКАР/Поверхность с расцвечиванием по категориям «air» (воздух), «land or ocean surface» (суша или поверхность океана), «sub-surface» (подповерхность) и «lake or river» (озера и реки). Интерфейс в виде карты позволяет отбирать отдельные станции посредством щелчка по станции на данной карте. Пользователь может увеличивать/уменьшать изображения, используя для этого кнопки «+/–» в верхнем левом разделе карты или посредством двойного щелчка по любому открытому пространству на карте. Можно также пользоваться мышью для перемещения карты в соответствующие интересующие пользователя местоположения. Как только на экране отображается желаемый район, пользователь может щелкнуть по отдельной станции для получения справки, содержащей информацию об этой станции, или загрузить данную карту в различных форматах для просмотра в режиме офлайн. Функционал загрузки доступен по пиктограмме, находящейся в верхнем правом разделе над этой картой (рисунок 4), и эта функция позволяет экспортировать изображения в формате PNG, JPG, GIF и EPS, а также загружать информацию о местоположении станции в формате KML для использования в Google Earth.

Как вести поиск станций

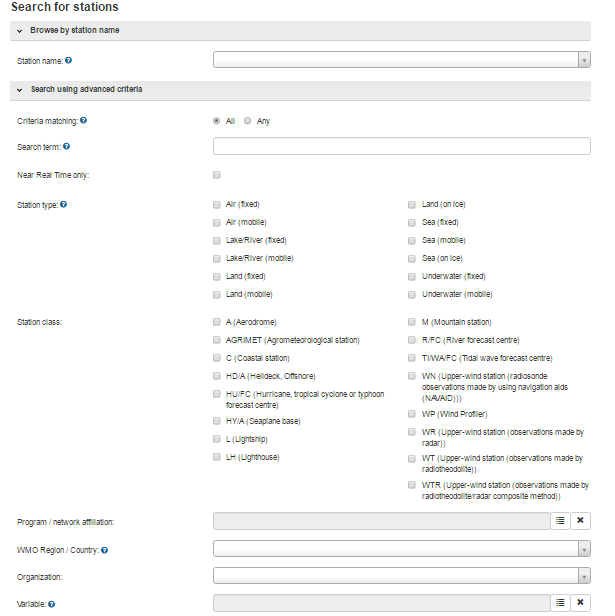

Рисунок 5. Экран «Поиск станций»

Поиск станций при помощи вкладки «Search» (Поиск) (см. предыдущий раздел по нахождению информации в ОСКАР/Поверхность), хранящейся в ОСКАР/Поверхность, как это показано на рисунке 5, доступен для пользователей, обладающих предварительной информацией о названии станции через выпадающее меню кнопки «Browse by station name» (Просмотр по названию станции). В качестве альтернативы могут быть использованы другие критерии для сужения результатов поиска до вероятных станций, соответствующих этим атрибутам. Эти критерии поиска доступны под опцией «Advanced search» (Расширенный поиск):

·        «Search term» (термин поиска), соответствующий частично воспроизведению названия станции;

·        периодичность данных в «близком к реальному масштабе времени» или нет, поиск чего ведется путем проверки блока станций в «близком к реальному масштабе времени»;

·        «Station type» (тип станции), что является классификацией типа станции, на которой производится наблюдение;

·        «Station class» (класс станции), что соответствует наиболее часто используемым атрибутам списка кодов тома A для «Observing Remarks» (Комментарии наблюдений);

·        «Program/Network affiliation» (связь с программой/сетью) — меню Программы ВМО предоставляется кнопкой и позволяет выбрать одну или несколько программ ВМО для составления списка. Кнопка «X» позволяет удалять выбранные позиции из критериев поиска;

·        «WMO Region/Country» (регион/страна ВМО) — соответствует разным региональным ассоциациям ВМО (РА), I-VI, и Членам в каждой РА;

·        «Organization» (Организация) — соответствует всеобъемлющему списку надзорных организаций для всех станций ОСКАР/Поверхность;

·        «Variable» (Переменная) — щелчок по второй кнопке справа открывает меню, которое позволяет выбрать одну или несколько переменных из следующих областей:

o        атмосфера;

o        Земля;

o        океан;

o        космическое пространство;

o        наземная.

Каждая из этих областей имеет свои собственные подкатегории для дальнейшего уточнения поиска, детализация которого соответствует фактической измеряемой физической переменной.

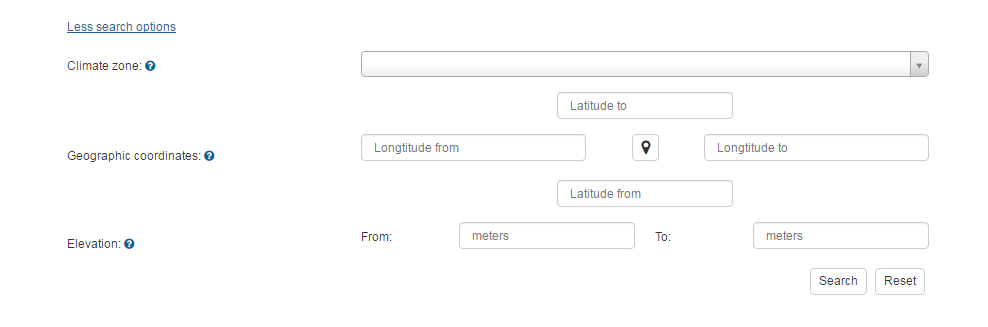

Рисунок 6. Поиск станций — расширенный

Как показано на рисунке 6, имеются дополнительные опции для поиска по станциям, доступ к которым осуществляется щелчком по гиперссылке «More Search Options» (Дополнительные опции поиска). Это открывает следующие опции:

·        поиск по климатической зоне — климатическую зону можно выбрать из выпадающего меню по списку классификации типов климата Кеппена;

·        поиск по географическим координатам — имеются текстовые окна, которые обеспечивают выбор географического диапазона от «Longitude from» (Долгота от) до «Longitude to» (Долгота до), а также «Latitude from» (Широта от) до «Latitude to» (Широта до). Здесь можно вставлять только одно значение. Например, если вставить цифру 66 в «Latitude from» (Широта от), то будут показаны станции, находящиеся приблизительно выше полярного круга. Для этих окон действительны только цифровые вставки. Попытки внести текст и начать поиск приведут к появлению диалогового окна с сообщением об ошибке «Представленные данные недействительны. Просим посмотреть на красный виджет в разделах для дополнительной информации». Более значимой является пиктограмма на рисунке 7 по центру текстовых окон, которая позволяет пользователю вручную вывести окно вокруг представляющего интерес региона (рисунок 8).

Рисунок 8. Выбор перетаскивания элементов

·        Поиск по высоте — диапазон высоты станций может вноситься в метрах в текстовые окна.

Внизу страницы имеются две кнопки: «Search» (Поиск) для внесения критериев поиска и «Reset» (Восстановление) для возврата к исходному состоянию всех ранее введенных данных.

Как найти конкретные системы наблюдений, такие как радиолокаторы, профилометры ветра, радиозонды и т. д.

Одним из способов нахождения станций по технологии ведения наблюдений является поиск по «связи с сетью». Другим способом является использование «класса станций». Как и в случае всей информации в ОСКАР/Поверхность, точность результатов поиска зависит в значительной степени от качества метаданных, вводимых в систему. В нижеприведенной таблице перечислено то, как находить технологии наблюдений, часто являющихся предметом поиска.

Технология	Поиск по
Радиолокаторы	Связь с сетью «WRO» (по WIGOS/GOS/GOS_Other_Elements)
Профилометры ветра	Станция класса «WP»
Радиозонды	Связь с сетью «RBSN(T)», или связь с сетью «RBSN(S/T)» по WIGOS/GOS/GOS_Surface_Networks/RBSN) или: класс станции «WN»

Подробная сводка по станции

Это является результатом поиска по станции (или «report» (сводка), как это именуется в ОСКАР/Поверхность), который показывает все подробности о станции (рисунок 9), включая историю изменений в том виде, в котором они задокументированы в ОСКАР/Поверхность. Информация о станции организована по следующим пяти разделам: «Station characteristics» (Характеристики станции), «Observations/measurements» (Наблюдения/измерения), «Station contacts» (Контакты станции), «Bibliographic references» (Библиография) и «Documents» (Документы), которые могут быть представлены более подробно посредством щелчка по соответствующим кнопкам.
