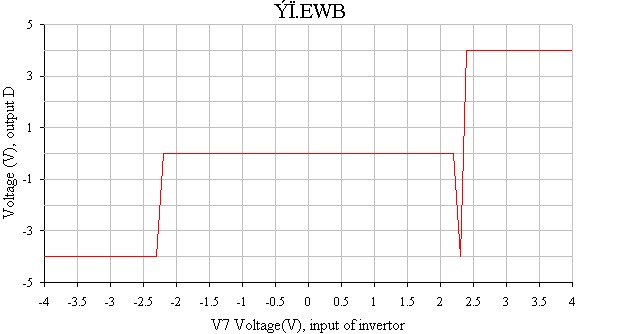

Рис.136. Характеристика переключения триггера в точке D при управлении им через инвертор.
Характеристики переключения трехуровневого статического триггера, приведенные на рис. 135 – 136, показывают, что при переключении триггера, управляемого источником сигнала, обладающего выходным сопротивлением того же порядка, что и вход триггера, происходят состязания информационных и управляющих сигналов при протекании сквозных токов через элементы триггера и источника сигналов. Для того, чтобы при переключении не было многократных перепадов уровней логических сигналов, источник сигнала, записываемого в триггер, должен обладать малым выходным сопротивлением. Поэтому для записи в трехуровневую ячейку памяти необходимо использовать ключевой усилитель-формирователь либо инвертор, выполненные на МДП-транзисторах с большей крутизной, нежели у транзисторов триггера.
Из подобных трехуровневых статических элементов памяти можно составлять матрицы накопителей оперативных эапоминающих устройств трехуровневых сигналов. Выбор ячеек для записи-считывания при этом можно осуществлять с помощью мультиплексоров-демультиплексоров на основе двунаправленных ключей.
10.Моделирование трехзначных функций на базе двоичных элементов.
Функции трехзначной логики возможно моделировать, используя бистабильные логические элементы, если использовать систему кодирования троичных значений в двоичном коде. При замене каждого троичного элемента двоичными требуются два двоичных. Но два двоичных элемента имеют четыре устойчивых состояния. В результате этого при реализации трехзначной функции возникнут неиспользуемые комбинации, т. е.двухзначные функции, кодирующие трехзначные функции, будут не полностью определенными. В работе [4] был произведен синтез двоичных схем, моделирующих следующие трехзначные логические функции: характеристические функции, функцию сложения по модулю три и функцию умножения по модулю три. В схемах была выбрана следующая следующая система двоичного кодирования троичных значений:
-1 → 0 0 ;
0 → 0 1; (10.1)
→ 1 0.Моделирующие схемы были выполнены в базисе двухвходовых конъюнкций и дизъюнкций. Если двоичные элементы, моделирующие троичные функции, являются КМДП-элементами, то на реализацию характеристических функций потребуется порядка 16 транзисторов, в трехуровневых же устройствах применено 12 полевых транзисторов. Схема, моделирующая функцию сложения по модулю три троичных абсолютных чисел, приведенная в работе [4], может содержать порядка 80 полевых транзисторов. В трехуровневой схеме, приведенной на рис. 65 дипломной работы, осуществляющей ту же функцию, содержится 32 полевых транзистора. А при исполнении той же схемы на основе двунаправленных коммутаторов – 28 транзисторов (рис. 104). Также и в двоичной схеме, моделирующей функцию умножения по модулю три, может содержаться на 14 транзисторов больше, чем в трехуровневой схеме, приведенной на рис.112. Если приведенные в [4] схемы представить в базисах И-НЕ и ИЛИ-НЕ, то двоичные схемы содержали бы компонентов на четверть меньше, но все равно превосходили бы по количеству трехуровневые схемы, выполненные на КМДП-транзисторах с индуицированным и встроенным каналом.
В качестве примера синтезируем двоичную схему, моделирующую трехзначную логическую функцию отрицания конъюнкции двух аргументов, реализация которой для трехуровневого варианта приведена на рис.44.
Введем следующее кодирование троичных сигналов:
-1 → 0 1
0 → 1 1 или 0 0 (10.2)
1 → 10
Тогда трехуровневый инвертор будет моделироваться двумя двухуровневыми инверторами. В обоих случаях используется 4 полевых транзистора. Составим таблицу истинности для трехзначной функции отрицания конъюнкции в соответствии с кодировкой (10.2)
Таблица 39. Таблица истинности для трехзначной функции отрицания конъюнкции при представлении троичной информации двоичным кодом.
У1У2 | 01 | 00 / 11 | 10 |
01 | 10 | 10 | 10 |
00 / 11 | 10 | 00 / 11 | 00 / 11 |
10 | 10 | 00 / 11 | 01 |
Моделирующая схема будет содержать два двухразрядных входа А1А2 и В1В1 и один двухразрядный выход У1У2. Составим на основе таблицы 39 для каждого выходного разряда карты Карно для минимизации моделирующей функции.
Таблица 40. Карта Карно для выхода У1.
У1. | 00 | 01 | 11 | 10 |
00 | 0 / 1 | 1 | 0 /1 | 0 /1 |
01 | 1 | 1 | 1 | 1 |
11 | 0 / 1 | 0 / 1 | 0 / 1 | 0 / 1 |
10 | 0 / 1 | 1 | 0 / 1 | 0 |
Таблица 41. Карта Карно для выхода У2.
У2. | 00 | 01 | 11 | 10 |
00 | 0 / 1 | 0 | 0 /1 | 0 /1 |
01 | 0 | 0 | 0 | 0 |
11 | 0 / 1 | 0 | 0 / 1 | 0 / 1 |
10 | 0 / 1 | 0 | 0 / 1 | 1 |
Для обеих таблиц необходимо выбрать или 0, или 1 для клеток, где стоит (0 / 1). Если выбрать 1, то минимизация будет более глубокой. Произведем объединение клеток, содержащих 1.
Таблица 42. Объединение единичных клеток для выхода У1.
У1. | 00 | 01 | 11 | 10 |
00 | 1 | 1 | 1 | 1 |
01 | 1 | 1 | 1 | 1 |
11 | 1 | 1 | 1 | 1 |
10 | 1 | 1 | 1 | 0 |
Таблица 43. Объединение единичных клеток для выхода У2.
У2. | 00 | 01 | 11 | 10 |
00 | 1 | 0 | 1 | 1 |
01 | 0 | 0 | 0 | 0 |
11 | 1 | 0 | 1 | 1 |
10 | 1 | 0 | 1 | 1 |
По таблице 42 запишем МДНФ для выхода У1.
У1 = ¬А1 ∨ А2 ∨ ¬В1 ∨ В2 = ¬(А1&В1) ∨ А2 ∨ В2 (10.3)
По таблице 43 запишем МДНФ для выхода У2.
У2 = ¬A2&B1 ∨ A1&B1 ∨ A1 & ¬B2 ∨ ¬A2 & ¬B2 =
= ¬A2&(B1∨¬B2) ∨ A1&(B1∨¬B2) =
= (B1 ∨ ¬B2)&(A1 ∨ ¬A2) =
= ¬ (¬B1&B2) & ¬ (¬A1&A2) (10.4)
Синтезированные по формулам (10.3 – 10.4) двоичные схемы приведены на рис.137.
Рис.137. Схема на двоичных элементах, моделирующая трехзначную логическую функцию отрицания коньюнкции двух аргументов согласно кодированию (10.2). Выполненная по КМДП-технологии, данная схема будет содержать 34 полевых транзистора. Трехуровневая же схема содержит 8 транзисторов (см. рис.44).
11.Заключение.
Трехуровневые устройства, выполняющие функции трехзначной логики, могут найти применение при построении арифметических и логических устройств. Элементы трехзначной логики особенно интересны с точки зрения применения их в информационных системах, работающих с не полностью определенными данными и с противоречивыми данными. В таких информационных системах помимо значений истинности «ИСТИНА» и «ЛОЖЬ» в логической обработке данных учитывается значение «НЕОПРЕДЕЛЕННОСТЬ», поэтому трехуровневые устройства могут быть использованы в системах динамической диагностики. Например, принцип работы с данными, имеющими разное значение истинности, рассмотренный в разделе 8 «Применение трехуровневых устройств при обработке недостоверной информации», может быть применен в системах прогнозирования и диагностики. Множество различных признаков могут характеризовать определенные состояния каких-либо систем. Количество признаков, соответствующих одному состоянию, прямо пропорционально вероятности правильности диагноза этого состояния системы. Чем больше признаков какого-либо события или состояния системы, тем больше оценка его истинности. И соответственно, имея данные о множестве взаимосвязанных событий или состояний, обладающих отличающимися степенями истинности, можно вывести общую картину и степень её истинности, используя законы многозначной логики. Такой подход осуществим программным методом, но аппаратная реализация может потребоваться для построения простых и надежных устройств. В системах мажоритарного выбора, учитывающих состояние неопределенности, понижается вероятность появления на выходе блока голосования (подсистемы мажоритарного выбора) ложной информации вследствие отказов дублирующих устройств, и при отказе более чем половины параллельных каналов трехуровневые системы, в отличии от бинарных, еще могут сохранить работоспособность.
Трехзначные логические функции могут моделироваться двоичными цифровыми схемами, но по сравнению с трехуровневыми устройствами, непосредственно осуществляющими трехзначные логические функции, в двоичном случае аппаратные затраты выше.
|
