5. Проведя все вычисления, находим координаты точки Т100:

.                (12)

6. Для контроля задача решается вторично с твердым пунктом 91ц.

Если расхождение между координатами, полученными из вычислений первого и второго треугольника не будут превышать 0,05 м, то за окончательное значение принимают координаты точки Т100 рассчитав их среднюю величину:

ХТ100 = (ХТ100’ + ХТ100’’) : 2;

УТ100 = (УТ100’ + УТ100’’) : 2.                        (13)

3 Указания по проложению теодолитного хода

При проложении теодолитного хода измерять левые углы по ходу и расстояния между точками хода в прямом и обратном направлениях. Полярным способом, с точек теодолитного хода закоординировать углы поворотов земельного участка и здания. Для вычисления координат пунктов хода используйте стандартный алгоритм уравнивания теодолитного хода.

Решением обратной геодезической задачи (по координатам 91П и Т100) определить дирекционный угол стороны , который будет использован для вычислений координат разомкнутого теодолитного хода.

Угловые измерения считают выполненными, если угловая невязка не превышает , где n – число углов. Относительная невязка хода не должна превышать 1 / 3000.

Результаты вычислений оформить в виде ведомости вычислений координат точек теодолитного хода.

Координаты углов поворотов земельного участка и объекта недвижимости (здания) вычислить решением прямой геодезической задачи на калькуляторе, результаты соответствующих вычислений оформить в табличной форме (таблица 4).

Таблица 4 – Ведомость вычисления координат углов поворота

земельного участка

Номер стоян.	номер точки набл.	Измер. поляр. угол	Дирек. угол	Гор. прол.	Приращения координат	Координаты
∆Х	∆У	Х	У
Т101	Т100	0⁰ 00’ 00”	152⁰ 11’ 30”	42,42
1	56⁰ 12’ 0”	208⁰ 33’ 30”	15,26
2
.......
N

4 Требования к оформлению лабораторной работы

Результаты полевых работ при межевании земельного участка оформить в виде отдельных разделов межевого плана. Образцы оформления в виде разделов межевого плана можно найти в свободном доступе в интернете. В разделах межевого плана отражаются площади земельных участков вычисленные аналитическим способом по плоским прямоугольным координатам межевых знаков с указанием предельно допустимой погрешности расхождения площадей. При изготовлении схем и чертежей использовать условные знаки (Приложение П). Формы межевого плана в электронном виде получить у преподавателя или скачать на сайте Росреестра.

Примечание. Обработку теодолитного хода рекомендуется выполнить на ПЭВМ с помощью любой программы (в отчете указать название программы).

По результатам выполнения лабораторной работы студент должен представить: краткую пояснительную записку:

1. Описание устройства тахеометра, представленного на рисунках 1 и 2, и описание подготовки электронного тахеометра к работе на станции при тахеометрической съемке.

2. Схему геодезических построений.

3. Журналы угловых и линейных измерений (таблицы 2 и 3).

4. Абрис межевой съемки объектов недвижимости.

5. Схемы и результаты вычисления решения линейной и обратной угловой засечек.

6. Ведомости вычисления координат точек теодолитного хода и углов поворота земельного участка.

7. Листы межевого плана в составе:

7.1. Титульный лист межевого плана.

7.2. Сведения о выполненных измерениях и расчетах.

7.3. Схему геодезических построений.

7.4. Чертеж земельных участков и их частей.

7.5. Сведения об образуемых участках.

ЛАБОРАТОРНАЯ РАБОТА № 2

Устройство и порядок работы
со спутниковыми системами

Задачей лабораторной работы является:

Изучение устройства комплекта одночастотного GPS приемника.

На полевых лабораторных занятиях учебной группы используется одночастотный GPS приемник Trimble R3.

Необходимо записать и оформить по рисунку основные элементы комплекта GPS приемника Trimble R3.

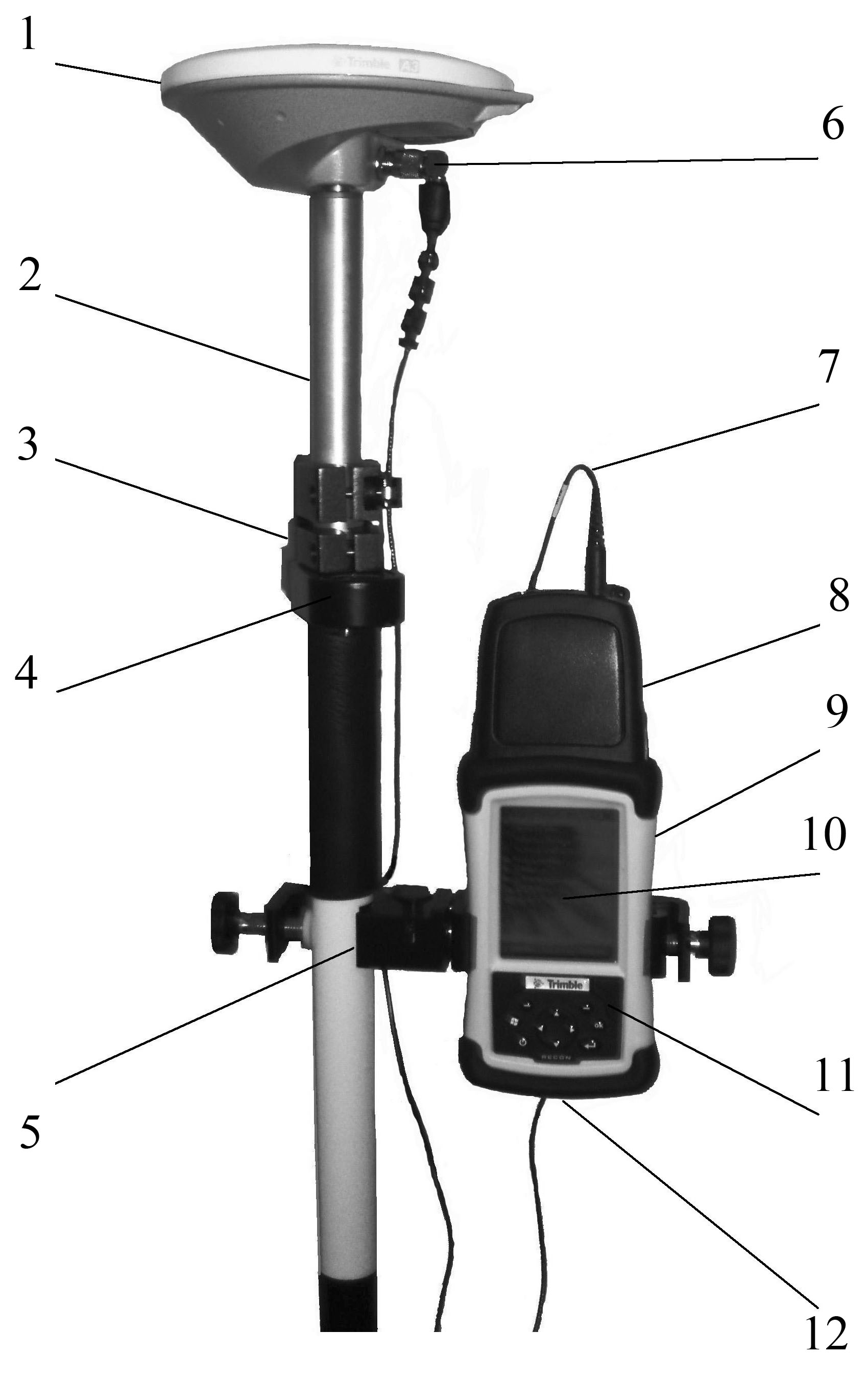

Рисунок4 – Основные элементы GPS приемника Trimble R3

Устройство существующих спутниковых систем подобно. В зависимости от марки имеются конструктивные особенности, заключающиеся в объединении антенны и приемника в моноблок (Trimble R8), или каждый элемент спутниковой системы отдельно (Trimble 5700).

2. Изучение порядка работы со спутниковой системой в качестве базового приемника (base) и перемещаемого приемника (rover).

При использовании любой спутниковой системы порядок работы на станции однообразен. Рассмотрим процесс измерения на базовой станции, а также определяемой станции имеющей исходные координаты.

Базовая станция при работе радиальным методом построения сети может организовываться и долговременно закрепляться в любом удобном для работы месте, но чаще всего выбирается в радиусе до 10 км от объекта измерения, в соответствии с условиями закрепления спутниковых точек, из числа известных пунктов планово-высотного обоснования.

Антенна спутниковой системы устанавливается на трегер и центрируется над базовой станцией, используя оптическийцентрир. Приведение в горизонтальное положение выполняется по круглому уровню. Измерения проводится с использованием программного комплекса Trimble Fildbook. После запуска программы на контроллере в меню «Проекты» создается новый проект, в котором последовательно заносится исходная информация:

Наименование проекта. Зона места измерения (Краснодарский край зона № 7) Прикрепляемый файл Подгружаемая карта Система координат

После заполнения и сохранения свойств проекта переходят в меню «Измерения». В данном меню выбирают Режим измерения:

Statick; PPK; RTK.

Где в сплывающем окне выбирают пункт меню «Запуск базовой станции».

В появившемся окне устанавливают номер станции, высоту антенны, предварительно измеренную, и запускают процесс съемки.

Высота антенны может измеряться до нескольких засечек:

Нижний срез антенны; Средняя часть антенны, прокладка; Верхняя точка антенны (Peis Centre).

Выбор засечки производится в экране установки станции.

Измерения на базовой станции проводятся на всем протяжении построения радиальной сети и определения местоположения проектных точек планово-высотного обоснования.

Запуск измерения целесообразнее производить незадолго до запуска роверной станцией для экономии заряда батареи.

На роверной станции передвижной комплект спутниковой системы может устанавливаться на штатив или веху с двуподом или триподом. В начале работы проводится центрировка и горизонтирование антенны приемника. После создания нового проекта на контроллере входят в меню «Измерения». В нужном режиме измерения выбирается вкладка «Измерение точек» и далее «Запуск измерения».

В появившемся окне устанавливают номер точки, высоту антенны и запускают процесс съемки.

По окончанию лабораторной работы и самостоятельного изучения режимов работы спутниковых систем к защите представить:

Описание спутниковой системы Trimble R3. Порядок работы на станции при определении координат ОМС в режиме быстрая статика. Порядок работы на станции при определении координат углов поворотов земельного участка в режиме RTK.

ЛАБОРАТОРНАЯ РАБОТА № 3

Расчетно-графическая работа «Технический проект сгущения планового обоснования»

Введение

Целью расчетно-графической работы является развитие навыков самостоятельной работы студентов, более глубокое изучение вопросов, проектирования и построения геодезической основы при производстве крупномасштабных топографических съемок, земельно-кадастровых работ.

Расчетно-графическая работа по содержанию состоит из двух частей:

а) графической части:

– проект сгущения планового обоснования на планшете топографической карты (ксерокопии) масштаба 1 : 5000;

– двух схем сгущения планового обоснования на формате А4;

– профиля местности по исходному направлению (при необходимости определения видимости между исходными пунктами).

б) пояснительной записки:

– с точностными и другими характеристиками, запроектированных геодезических построений;

– рекомендацией приборов, и способов угловых и линейных измерений;

– выводов по приведенным точностным и экономическим расчетам.

В работе необходимо выполнить проектирование на заданной территории (объекте работ) плановой геодезической основы необходимой точности и плотности ее пунктов для последующего производства топографических, кадастровых съемок в масштабах 1 : 2000, 1 : 500, решения других земельно-кадастровых задач.

Разработка технического проекта начинается со сбора, изучения и анализа имеющихся на объект работ картографических материалов, сведений и данных о ранее исполненных геодезических работах в границах объекта.

Исходные данные

Техническое задание.

Наименование темы проекта «Проект сгущения планового обоснования для___________________________________»

(далее наименование темы  записать в соответствии с заданным вариантом)

Адрес (расположение) земельного участка (устанавливается студентом самостоятельно в соответствии с заданным вариантом)_________________________________________
