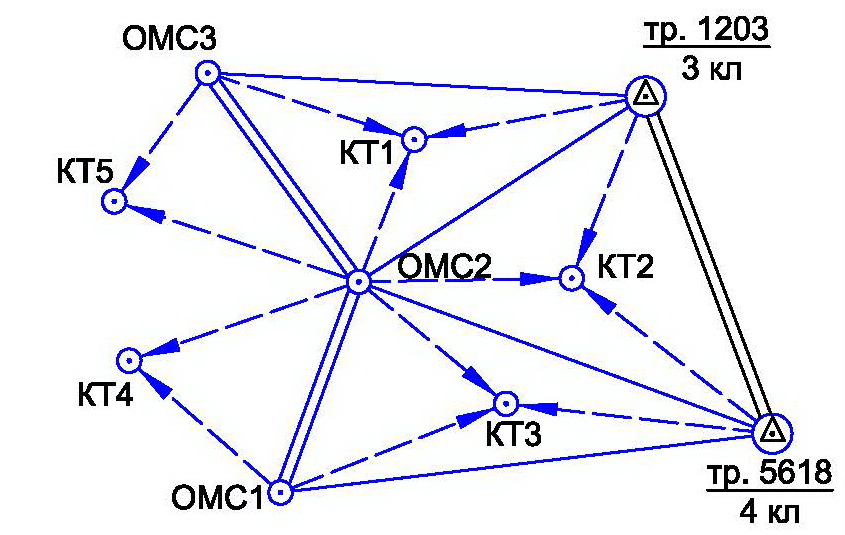

Рисунок 11 – Определение координат пунктов сетевым методом

При использовании сетевого метода контроль качества измерений осуществляется также по невязкам замкнутых построений. В конечном итоге, сетевой метод позволяет за счет избыточных измерений, существенно повысить точность и надежность координатных определений.

При совмещенном методе часть пунктов сети определяется сетевым, а часть пунктов лучевым методами рисунок 12.

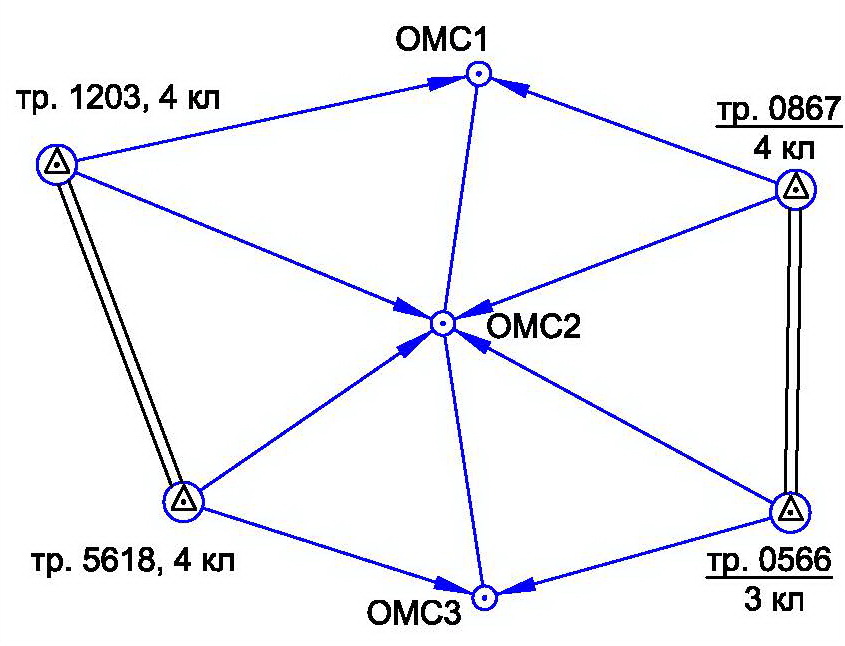

Рисунок 12 – Определение координат пунктов совмещенным
методом

Рассмотрим теперь схемы геодезических построений, в которых спутниковые и традиционные геодезические построения связаны между собой. В этом случае возможны различные варианты рисунки 13–15.

Использование спутниковых приемников и электронных тахеометров весьма эффективно при выполнении топографических или кадастровых съемок. Для этого на объекте работ ГЛОНАСС/GPS – методом определяется сеть пунктов (минимум 2 пункта). Тахеометр устанавливается в любом месте, удобном для проведения съемок. Координаты точек стояния тахеометров определяются по координатам ГЛОНАСС/GPS–пунктов любой из известных засечек варианты приведены на рисунке 13. Съемка выполняется обычным порядком.

При необходимости с закрепленных ГЛОНАСС/GPS пунктов можно проложить теодолитный ход по схемам представленным на рисунках 5, 6, 7, 8. Одну из схем ступенчатого развитие сетей сгущения покажем на рисунке 14.

а)                                б)

НЕ нашли? Не то? Что вы ищете?

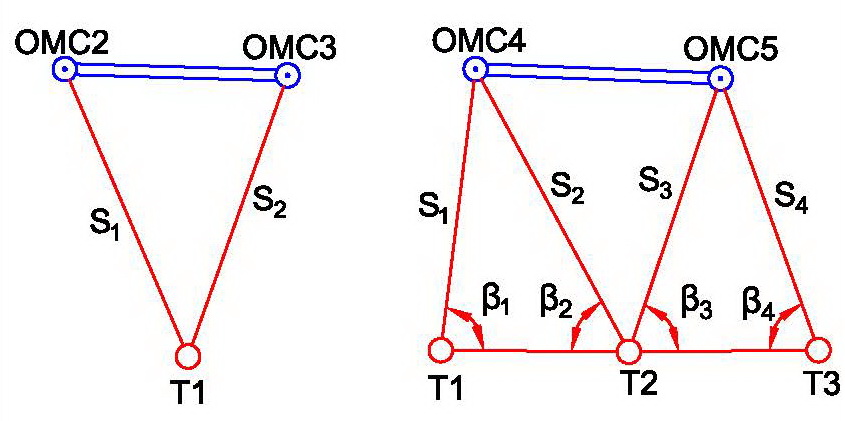

Рисунок 13 – Определение координат пунктов засечками
от ГЛОНАСС/GPS пунктов:

а – линейные засечки; б – обратные линейно-угловые засечки

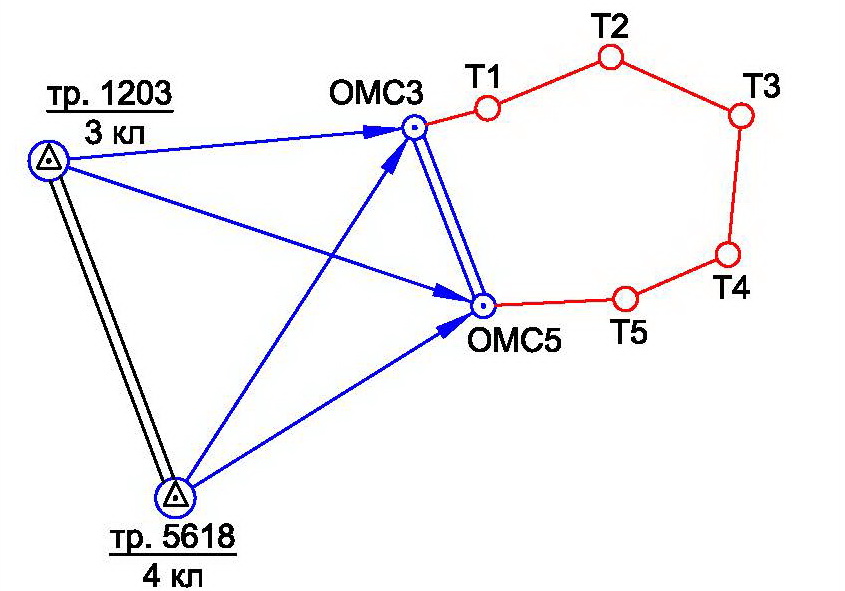

Рисунок 14 – Определение координат пунктов ступенчатым
развитием сети

Если с какой-либо точки стояния тахеометра нет видимости на GPS-пункты и соответственно невозможно определить координаты точек стояния, то можно использовать принцип блочной тахеометрии рисунок 15. В этом случае участок разбивается на блоки, в пределах каждого из которых выполняется съемка с одной установки электронного тахеометра. В программу наблюдений включаются, кроме пикетов, имеющиеся в блоке исходные пункты и связующие точки 1 и 2 на рисунке 15. По связующим точкам осуществляется последующее объединение отдельных блоков в единый блок. Число связующих точек между смежными блоками должно быть не менее двух. Особенностью метода является то, что необязательна видимость между смежными установками тахеометра.

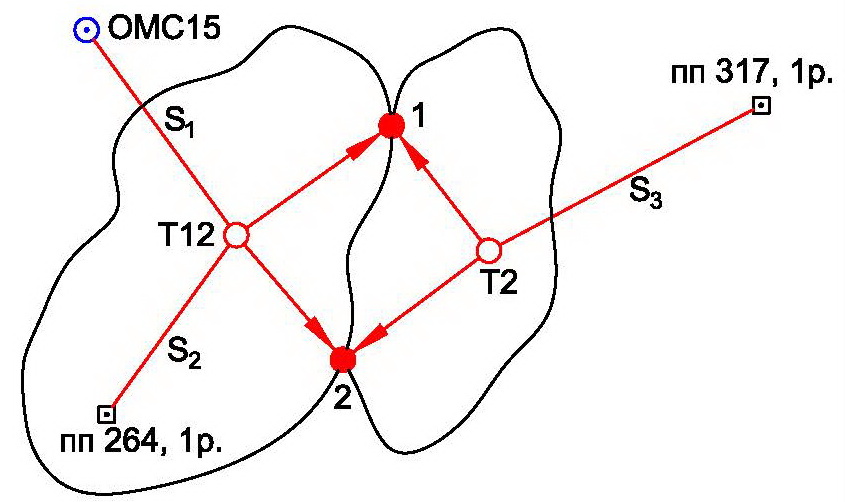

Рисунок 15 – Кадастровая съемка методом блочной тахеометрии

Согласно инструкции по развитию съемочного обоснования [3] количество исходных геодезических пунктов «референцных и роверных» для плановых сетей должно быть не менее четырех, а для высотных сетей не менее пяти.

При проектировании опорной межевой сети с применением спутниковых технологий необходимо наметить положение ОМС в таких местах района работ, чтобы при привязке к ним теодолитных ходов не возникало дополнительных привязочных ходов. Пункты ОМС должны проектироваться парами или составлять пару одиночному пункту исходной геодезической сети. Расстояние между пунктами должно быть не более 500 метров и не менее 200 м. Количество проектируемых пунктов зависит от протяженности границ земельного участка и вида территории (застроенная или незастроенная). При выполнении данной работы количество проектируемых пунктов должно быть не более четырех.

Завершающим этапом проектирования межевой сети с применением спутниковых технологий будет нанесение на топографическую карту условными обозначениями пунктов принятых за референцные и роверные, а также нанесение на карту запроектированных пунктов ОМС. Далее необходимо составить схему сгущения планового обоснования с применением спутниковых технологий на отдельном листе формата А4 и окончательную схему сгущения планового обоснования – запроектированные ОМС и теодолитные хода. Все схемы должны оформляться с соблюдением требований условных знаков. Образцы оформления схем приведены в приложениях К–Н.

3 Оценка стоимости работ по созданию опорной
межевой сети

Для определения стоимости геодезических работ, выполняемых при подготовке межевых и технических планов используют «Сборник цен и общественно–необходимых затрат труда (ОНЗТ) на изготовление проектной и изыскательской продукции землеустройства, земельного кадастра и мониторинга земель» (в дальнейшем – СЦ-1996 г.) [8].

Этот сборник введен в действие приказом Комитета Российской Федерации по земельным ресурсам и землеустройству от 01.01.01 г. №70 «Об утверждении цен и общественно необходимых затрат труда (ОНЗТ) на изготовление проектной и изыскательной продукции землеустройства, земельного кадастра и мониторинга земель» (с изменениями от 3 марта, 10 апреля 1997 г.) и отражает размер минимального размера оплаты труда и уровень цен и тарифов на промышленные изделия, оборудование и инструменты, канцелярские товары, используемые при производстве проектно-изыскательской продукции, сложившийся по состоянию на 01.01.1996.

СЦ-1996 г. составлен с учетом уровня технического оснащения и технологий выполнения проектно–изыскательских работ середины 90-х гг. Однако, появление более производительной техники не дает оснований для урезания расценок на выполняемые работы, поскольку новая техника требует больших затрат на приобретение и эксплуатацию, а облегчение работ и повышение производительности труда должны являться стимулом для внедрения передовой техники в производство.

За время, прошедшее с момента подготовки СЦ-1996 г., в практику землеустроительных и кадастровых работ широко вошли спутниковые технологии. Кроме того, ряд геодезических работ отсутствует в СЦ-1996 г., поскольку он ориентирован на выполнение работ в, основном, на межселенных территориях. Поэтому, для определения стоимости работ, отсутствующих в СЦ-1996 г. допускается использование сборников цен других ведомств. При этом коэффициенты, установленные СЦ-1996 г. не применяются.

Для приведения цен к современному уровню используют коэффициент-дефлятор, величина которого утверждается приказом Министерства экономического развития РФ на предстоящий год.

СЦ-1996 г. содержит нормативные расходы денежных средств, необходимых для изготовления проектной и изыскательской продукции землеустройства и земельного кадастра, а также нормы общественно необходимых затрат труда (ОНЗТ) и разделен на 10 частей и 29 глав, снабжен общими указаниями и приложениями.

В общих указаниях дано описание учтенных в ценах видов затрат труда и составных элементов производственного процесса, а также расходов, не включенных в цены и определяемые дополнительно (переезды на объект и обратно, выполнение работ в неблагоприятный период года и т. д.), даются рекомендации по применению сборника цен.

В приложениях дается дополнительная информация для адаптации цен к физико-географическим условиям регионов РФ, методики расчета стоимости работ в нестандартных условиях, соотношение расходов на составные части производственного процесса.

Например, в приложении Д указаны коэффициенты к ценам на работы, выполняемые в условиях командировки в неблагоприятный период года в различных регионах РФ.

В Краснодарском крае на равнине (до 1000 м над уровнем моря) продолжительность неблагоприятного периода года составляет 5 месяцев с 15 ноября до 15 апреля и величина коэффициента к ценам составляет 1,56. С учетом доли работ, выполняемых в условиях командировки (приложение Д) 0,65 для проложения теодолитных ходов удорожание работ в неблагоприятный период года составит

Kнпг = 1 + (1,56 – 1) · 0,65 = 1,364.

Каждая часть СЦ-1996 г. объединяет близкие виды проектно-изыскательских работ, выполняемых при землеустройстве и ведении кадастра недвижимости. Например, в часть 1 «Изыскания» включены топографо-геодезические, почвенно-мелиоративные, геоботанические, зоотехнические изыскания.

Для проектно-изыскательских работ, выполняемых полностью или частично в полевых условиях, в начале главы дается описание природных категорий сложности.

Природная категория сложности устанавливается по результатам изучения физико-географических условий района работ с использованием картографических материалов, климатических справочников, результатов рекогносцировки.

Например, I категория сложности для топографо-гео­дезических изысканий (местность с уклонами до 2⁰ открытая с небольшим количеством мелких лощин, западин, бугров) соответствует большинству земельных участков в районе г. Краснодара, расположенных на полевых землях.

При проведении работ на застроенной территории категории сложности принимается на 1 или 2 категории выше, поскольку имеются дополнительные усложняющие факторы: стесненные условия, движение транспорта и пешеходов.

Для каждого вида проектно-изыскательских работ расчет стоимости производится по отдельной таблице СЦ-1996 г., которая предваряется описанием содержания работы. Здесь поэлементно перечисляются все этапы камеральных и полевых работ, необходимые для получения конечной продукции и оговаривается вид конечной продукции.

В таблице приводятся цена (в тыс. руб.) и ОНЗТ
(в чел.-дн) для различных природных категорий сложности, которые указываются на весь объект и на единицу выполняемых работ. Поскольку в 1998 г. была проведена деноминация рубля, цены, указанные в СЦ-1996 г. следует уменьшить в 1000 раз. Вычисленные цены округляются до целых рублей.

Учет конкретных условий проведения работ проводят с помощью коэффициентов, которые определяются по примечаниям к таблице. Если фактор, описанный в примечании, имеет место при проведении работ, то соответствующий коэффициент используется при определении стоимости.

Расчет общей стоимости изготовления проектной и изыскательской продукции выполняется по следующей формуле:
