«Система расчета расхода электроэнергии на собственные, хозяйственные и производственные нужды генерации и потерь в пристанционной сети» (стр. 2 )

Бизнес процесс состоит из следующих основных этапов:

Сбор данных: Паспортные данные оборудования электрических станций (от участников ОРЭМ). Нормативные характеристики оборудования (согласованные с ОРГРЭС) (от участников ОРЭМ). Фактический состав, характеристики и режимы работы электрического оборудования электростанций, согласованные с СО (от участника ОРЭМ). Загрузка данных в систему «РИА-РСН». Расчет расхода ЭЭ на собственные и хозяйственные нужды и технологических потерь в пристанционной сети (по методике расчета). Регламентированная отчетность для предоставления участникам ОРЭМ. Сбор данных

Для обеспечения исходной информацией процесса расчета и анализа расходов ЭЭ электростанциями на собственные нужды осуществляется сбор информации из следующих источников:

Участники ОРЭМ/Электростанции. .

Состав собираемой информации следующий:

Состав и характеристики оборудования электростанции.

Информация поступает от участников ОРЭМ (в разрезе электростанций) через специализированную систему сбора информации.

В процессе загрузки происходит предварительный анализ корректности полученных от участника ОРЭМ данных. В случае выявления некорректности данных (отсутствие данных, неверные символы и т. д.) участнику ОРЭМ отправляется запрос на корректировку данных.

Фактические параметры работы оборудования электростанции, согласованного с СО.

Информация поступает от участников ОРЭМ (в разрезе электростанций) через специализированную систему сбора информации.

В процессе загрузки происходит предварительный анализ корректности полученных от участника ОРЭМ данных. В случае выявления некорректности данных (отсутствие данных, неверные символы, и т. д.) участнику ОРЭМ отправляется запрос на корректировку данных.

Фактические данные коммерческого учета в точках измерений.

Данные поступают от Участников ОРЭМ (электростанций) в соответствии с утвержденным регламентом, централизованно загружаются в ХД «АТС». Системе «РИА-РСН» предоставляется доступ к информации через соответствующую витрину.

Загрузка данных в «РИА-РСН»

Загрузка данных в «РИА-РСН» для дальнейшего проведения расчетов и анализа осуществляется из внешних источников, которые находятся во внутренней сети программно-аппаратного комплекса и содержат полную и корректную информацию. На этапе загрузки данных не предполагается проведения форматно-логического контроля, но предполагается контроль целостности данных.

Расчет расхода на СН

На основе полученных от участников ОРЭМ (электростанций) данных осуществляется расчет расхода на СН согласно апробированной 1-ой очереди «Системы расчета и анализа расхода электроэнергии на собственные и хозяйственные нужды электрических станций». В качестве результатов расчетов выдается набор величин, рассчитанных по утвержденным формулам.

Этапы работы с системой

Порядок работы с системой «РИА-РСН» следующий:

Выбор станции, с которой будет осуществляться работа

см. пункт меню Общесистемные операции/Выбор станции

Выбор отчетного периода, с которым будет вестись работа

см. пункт меню Общесистемные операции/Выбор отчетного периода

Ввод информации о составе и характеристиках оборудования, установленного на станции

Ввод состава и характеристик оборудования, установленного на станции в соответствующем отчетном периоде можно осуществлять двумя способами:

Ввод через соответствующие формы ввода и просмотра энергооборудования (см. соответствующий оборудованию пункт в меню Энергооборудование стации) Автоматическая загрузка данных из Excel шаблонов, которую можно осуществить, используя соответствующую функцию (см. пункт меню Общесистемные операции/Загрузка данных)

Просмотр информации о логической и электрической схемах станции;

см. пункт меню Схема станции/Логическая

см. пункт меню Схема станции/Электрическая

Ввод информации о Фактических параметрах работы оборудования за отчетный период, которые могут меняться в течение суток;

см. пункт меню Фактические данные

Проверка корректности ввода информации в систему и подтверждение корректности ввода информации с помощью ЭЦП.

см. пункт меню Общесистемные операции/Операции с текущей версией (Проверить, Закрыть, Сформировать документ, Подписать документ, Получить квитацнию)

Архитектура системы

Система «РИА-РСН» функционирует как в локальной сети со скоростью передачи информации 100 Mb/s и более, так и через VPN со скоростью передачи информации от 1 Mb/s и более.

Вся создаваемая электронная информация хранится в единой реляционной базе данных на основе Oracle 11g. Компоненты системы работают с одними и теми же данными. Обмен информацией между компонентами происходит только через базу данных. Таким образом, любые изменения в данных сразу же становятся доступны всем модулям системы (подробнее о структуре системы см. раздел «Структура системы» текущей главы).

Архитектура системы состоит из следующих уровней:

Уровень предоставления информации – это набор экранных WEB-форм для работы с системой. Формы должны отображаться в браузере Microsoft Internet Explorer версии 7.0 и выше. С их помощью пользователь вводит, редактирует, удаляет и получает необходимую информацию. Все формы должны быть реализованы в едином корпоративном стиле. Для публикации форм должен быть использован WEB-сервер Tomcat 6.0. Уровень бизнес-логики в системе реализуется как на уровне сервера приложений Tomcat 6.0 (в виде сервлетов) и в виде PL/SQL процедур и функций Oracle 11g, так и в виде приложения для расчета режима станции разработанного на MATLAB 2008a. Для обращений к БД с сервера приложений Tomcat 6.0. должен использоваться JDBC access. Уровень хранения информации реализован на СУБД Oracle 11g. БД должна обеспечивать контроль целостности информации. Все статические запросы с параметрами к БД осуществляется через специализированные хранимые процедуры. В случае динамически формируемых запросов на выборку данных допускается их формирование сервером приложений с последующей передачей БД на исполнение. Аутентификация и авторизация пользователей при входе в систему осуществляется средствами системы. Нерегламентированная отчетность – в качестве средства подготовки нерегламентированной отчетности используется Аналитическую платформу Oracle BI Suite EE. Аналитические отчеты, разработанные с помощью Oracle BI Suite EE, должны быть встроены в единый пользовательский интерфейс.

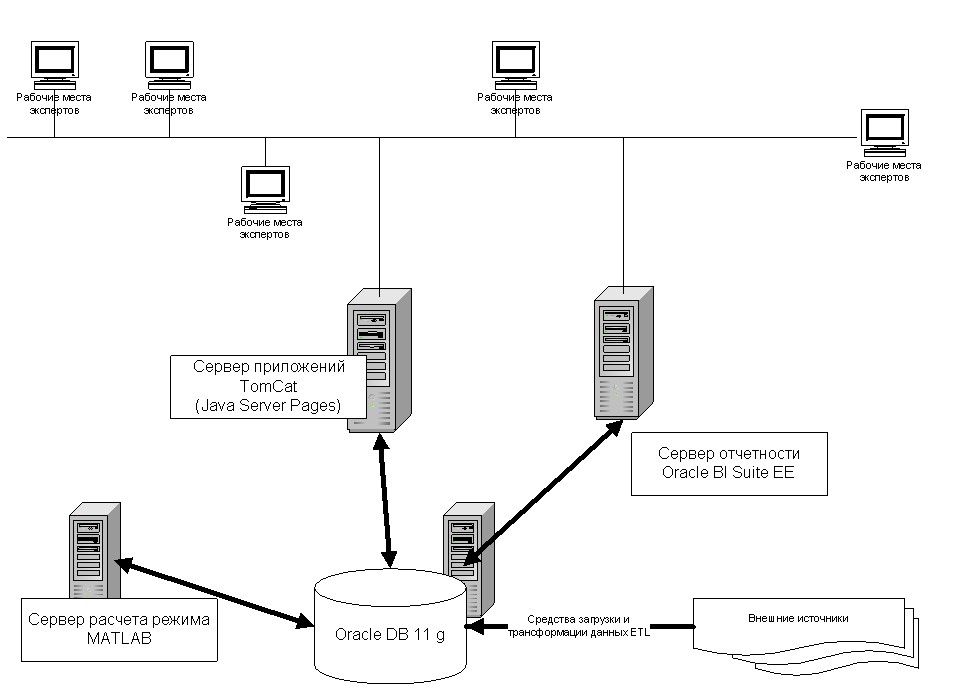

На следующем рисунке представлена схема взаимодействия архитектурных компонентов системы.

Рис. 1 Архитектура системы

Технические требования

Список технических требований к рабочей станции пользователя, необходимых для корректной работы системы, представлен в таблице 4.

Таблица 4. Требования к аппаратному и программному обеспечению рабочей станции

Компонент	Параметры
Процессор	Intel Pentium-совместимый процессор, частота 600 MHz или больше.
Оперативная память	Не менее 256 MB.
Жесткий диск	Не менее 7 GB.
Видеоадаптер и монитор	Видеоадаптер и монитор должны поддерживать разрешение не менее 1280x1024.
Операционная система	Microsoft Windows 95/98/ME/2000/XP/Vista/7.
Браузер	Браузер Microsoft Internet Explorer, версия 7.0 или выше.
Управление базами данных	СУБД Oracle 11g.
Сервер приложений	Tomcat 6.0.
Операционная система для сервера приложений	Windows 2003 Server.

Работа с системой

В этой главе говорится о базовых операциях работы с системой.

Глава содержит следующие разделы:

Начало работы с системой Завершение работы с системой Разграничение прав доступа Интерфейс системы

Начало работы с системой

Этот раздел содержит описание процедуры входа в систему с вводом имени пользователя и пароля (без наличия «токена»(электронного ключа)), описание процедуры входа в систему при наличии «токена» без ввода имени пользователя и пароля, а также краткое описание главной страницы системы.

Чтобы войти в систему:

Запустите Интернет-браузер, установленный на вашем компьютере.

Примечание: Для работы с системой рекомендуется использовать браузер Microsoft Internet Explorer версии 7.0 или выше.

В адресной строке браузера введите URL системы.

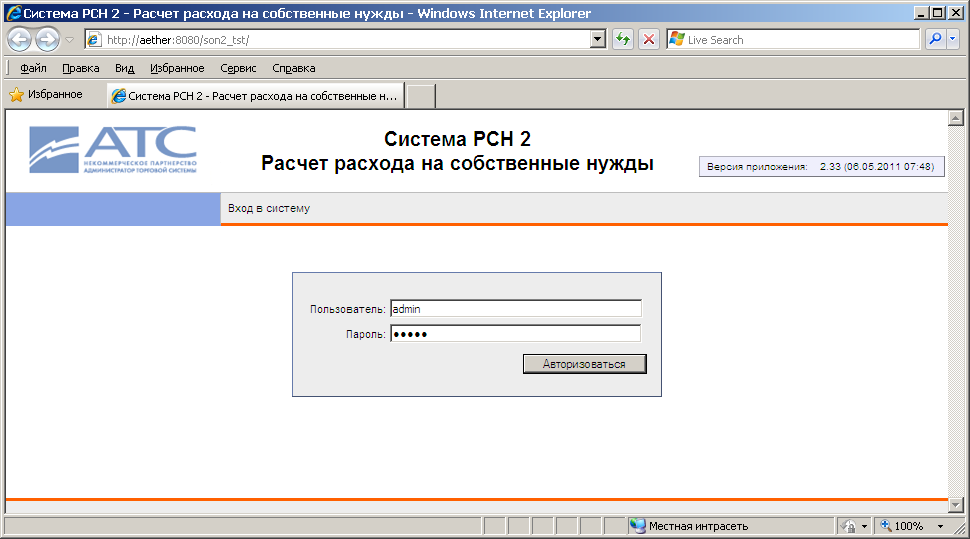

Если вы не используете «токен», то в окне браузера будет открыта страница входа в систему (см. рис.3.1).

Рисунок 3.1. Страница входа в систему.

В полях Пользователь и Пароль введите Ваш логин и пароль для входа в систему.

Нажмите кнопку Авторизоваться, расположенную под полями ввода.

Если вы используете «токен», то окно ввода Имени пользователя и пароля не отображается, а аутентификация пользователя проходит автоматически при помощи электронного ключа.

Если для текущей учетной записи пользователя отсутствуют станции, которые может редактировать данный пользователь (нет назначенных станций) - отобразится главная страница с соответствующим сообщением – «У пользователя <имя_пользователя> нет назначенных станций» (см. рис.3.2.) В окне браузера будет открыта главная страница системы.

Рисунок 3.2. Главная страница системы (у пользователя нет записей о станциях).

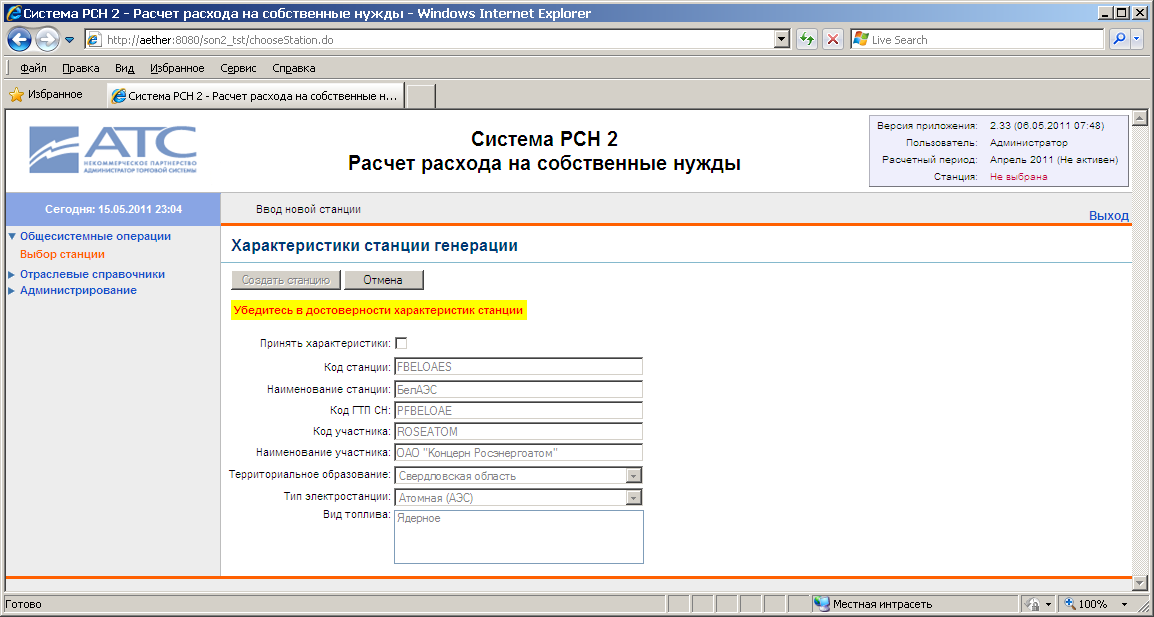

Если для текущей учетной записи пользователя задана одна станция, не заведенная в БД системы, отобразится страница ввода характеристик станции генерации, с целью ее сохранения в БД (см. рис.3.3.). Пользователю необходимо проверить характеристики станции, поставить «галочку» в поле «Принять характеристики», если в них нет «ошибки», и нажать кнопку «Создать станцию».

Рисунок 3.3. Страница ввода характеристик станции генерации (у пользователя доступ к одной станции, не заведенной в БД).
