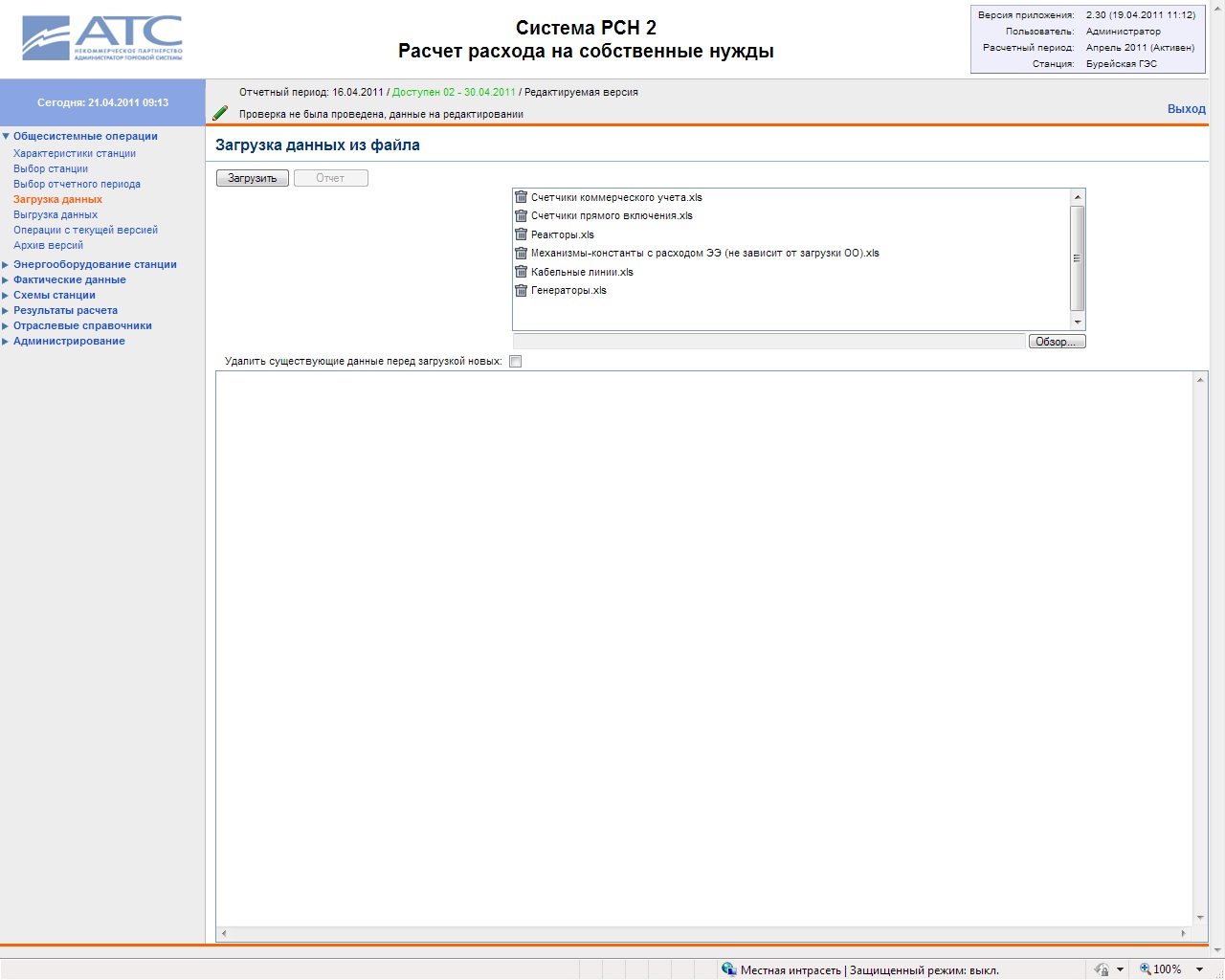

Рисунок 4.11. Форма загрузки данных.

Загрузка шаблонов осуществляется следующим образом:

Для выбора требуемого шаблона необходимо нажать на кнопку Обзор. В открывшемся диалоговом окне найти и выбрать необходимый шаблон для загрузки (файл с расширением xls). После этого, название файла шаблона появится в окне файлов для загрузки. Существует возможность загрузить сразу несколько различных шаблонов за одну операцию. Для этого необходимо добавить в список загрузки несколько файлов, повторив операцию из первого пункта для каждого файла. Для удаления шаблона из списка загрузки необходимо нажать на символ , расположенный слева от имени файла. Запуск процесса загрузки осуществляется нажатием на кнопку Загрузить. После этого данные за текущий отчетный период из выбранных шаблонов будут загружены в систему. Если в процессе загрузки данных произошли ошибки, то сообщения о них будут отображены в окне лога. Количество сообщений может быть велико. Для получения полного перечня сообщений об ошибках и выгрузки их в текстовый файл воспользуйтесь кнопкой Отчет.

Примечание:

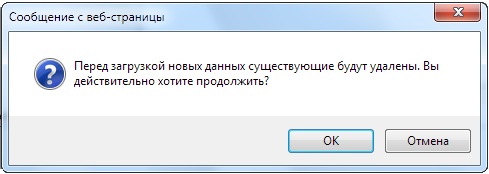

Перед загрузкой обратите внимание на флаг-метку Удалить существующие данные перед загрузкой. По умолчанию данный режим неактивен (переключатель имеет вид - ). Если данный режим включен (флаг выставлен - ), то перед загрузкой шаблона из системы удаляются станционные и фактические данные в текущем отчетном периоде. Отобразится окно с предупреждением:

Рисунок 4.11. Форма загрузки данных.

При нажатии на кнопку ОК, загрузка продолжится, и данные будут удалены. При нажатии на кнопку Отмена операция загрузки данных прервется.

НЕ нашли? Не то? Что вы ищете?

Если данный режим не будет включен, то в процессе загрузки произойдет обновление данных. То есть, новые уникальные записи будут добавлены в таблицу, а записи с одинаковыми станционными номерами будут перезаписаны.

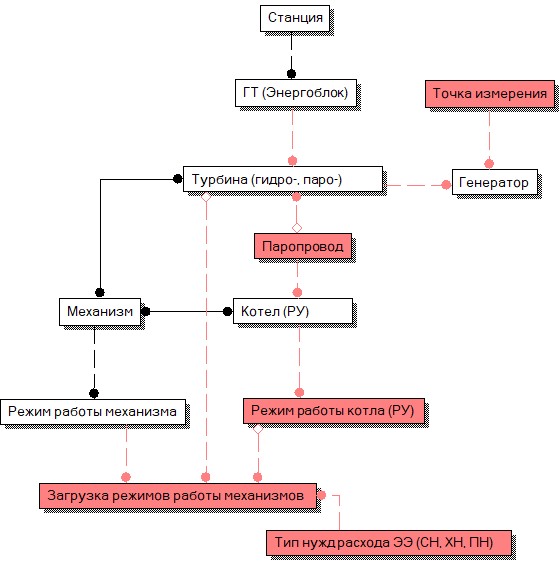

Логическая схема связи оборудования станции

На схеме представлены связи между оборудованием станции. Из схемы видно, что:

Один энергоблок может быть связан с несколькими турбинами (гидравлическими, паровыми или иными); Турбины, в свою очередь, могут быть связаны с механизмами. Данная связь устанавливается на форме редактирования механизмов. Один механизм может иметь связь с несколькими турбинами и/или несколькими котлами (реакторами). Несколько механизмов могут иметь связь с одной и той же турбиной или котлом (реактором). Несколько генераторов могут быть связаны с одной и той же турбиной.

Котел (реактор) может быть связан с одной паровой турбиной через паропровод. Несколько котлов (реакторов) могут быть связаны с одной и той же паровой турбиной.

Состав оборудования станции

В Приложении 1, в Таблице 1 указано какие шаблоны соответствуют формам раздела Энергооборудование станции. В Таблице 2 приведены соответствия между формами и шаблонами, содержащими фактические данные по работе станции.

Выгрузка данных

Для удобной работы с показателями оборудования станции в системе реализована выгрузка содержимого таблиц (данные по энергооборудованию, фактические данные, электрические схемы). Выгрузка данных реализована на форме Общесистемные операции → Выгрузка данных.

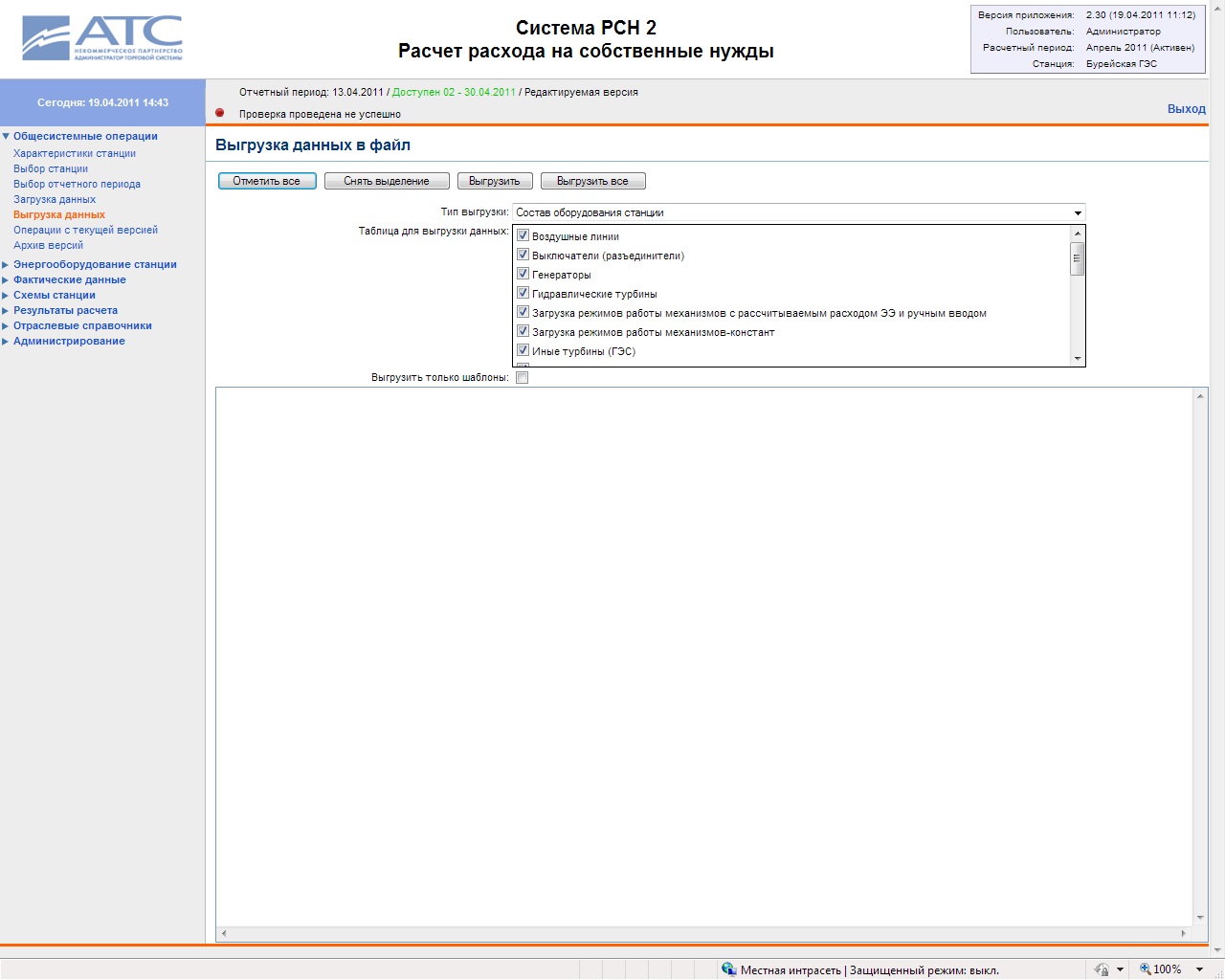

Рисунок 4.13. Форма выгрузки данных.

Выгрузка шаблонов осуществляется следующим образом:

Перед началом выгрузки, в выпадающем списке «Тип выгрузки» следует выбрать один из типов выгружаемых данных: Состав оборудования станции – выгружаются данные раздела «Энергооборудование станции»; Фактические данные по работе оборудования станции – выгружаются данные раздела «Фактические данные»; Электрические схемы.

Список доступных для выгрузки таблиц будет изменяться, в зависимости от выбранного типа выгружаемых данных.

Далее необходимо выбрать таблицы из списка. Для этого надо проставить флаг-метку , напротив названия таблицы. Можно выбрать несколько таблиц для выгрузки. Нажать на кнопку Выгрузить. В открывшемся диалоговом окне указать путь для сохранения данных. Все таблицы будут сохранены в указанной директории одним zip-архивом.

Примечание:

    Если выбран режим Выгрузить только шаблоны (флаг будет иметь значение ), то выгрузятся пустые шаблоны последней актуальной версии. Кнопка Отметить все позволяет выбрать все таблицы одного типа. Выгрузка сразу всех таблиц различных типов осуществляется нажатием на кнопку Выгрузить все.

Рисунок 4.14. Выбраны все таблицы одного типа для выгрузки.

Работа со станционными объектами

Пользователю системы предоставлена возможность ввода, просмотра и хранения электрических связей, необходимых для обозначения соединений между экземплярами энергооборудования и формирования электрической схемы станции.

Основным назначением электрической схемы станции является расчет электрического режима и потерь электроэнергии в элементах станционной сети исходя из загрузки основного оборудования станции.

Связь на электрической схеме задается подключением энергооборудования к узлу. Узел представляет собой точку соединения двух или более экземпляров энергооборудования станции и является логической единицей, созданной для удобства и обеспечения наглядности схемы электростанции. То есть, непосредственно как оборудование, узел не существует.

Энергооборудование станции

Данные раздел меню содержит описательную информацию по характеристикам станционного оборудования. Для разного типа станций (АЭС, ТЭС, ТЭС с выработкой тепла или ГЭС) оборудование может различаться:

    Воздушные линии Выключатели (разъединители) Генераторы Кабельные линии Реакторы (для станций типа «АЭС») Котлы (для станций типа «ТЭС» и «ТЭС с выработкой тепла») Механизмы
      Основные трансформаторы
        Автотрансформаторы Главные трансформаторы Трансформаторы СН Трехфазные группы
    Паропроводы Прочее оборудование Синхронные компенсаторы Статистические компенсаторы Счетчики прямого включения Токоограничивающие реакторы Точки измерений
      Турбины
        Паровые турбины (для станций типа «АЭС», «ТЭС» и «ТЭС с выработкой тепла») Гидравлические турбины (для станций типа «ГЭС») Иные турбины
    Шинопроводы Шунтирующие реакторы Узлы

Работа с объектами энергооборудования одинаковая для всех типов оборудования (более подробно действия над объектами описаны в разделе Работа с объектами).

В системе существуют станционные объекты, использующие дополнительный функционал. Для таких объектов формы редактирования имеют уникальную структуру. В связи с этим требуется более подробное рассмотрение данных форм.

Форма редактирования механизмов

При создании механизма, на форме добавления объекта, кроме прочих параметров необходимо задать тип механизма. Все механизмы станции в системе делятся на следующие типы:

С рассчитываемым расходом ЭЭ. С ручным вводом. Механизм-константа с расходом ЭЭ, зависящим от загрузки основного оборудования. Механизм-константа с расходом ЭЭ, не зависящим от загрузки основного оборудования.

Механизмы-константы не имеют режимов работы.

Для механизмов с ручным вводом и механизмов с рассчитываемым расходом ЭЭ возможна модификация каждого режима работы на форме редактирования.

Для отображения загрузки механизма в режимах работы на форме редактирования строится график.

График строится по данным из таблиц Режимы работы механизма станции и Загрузка режимов работы механизма.

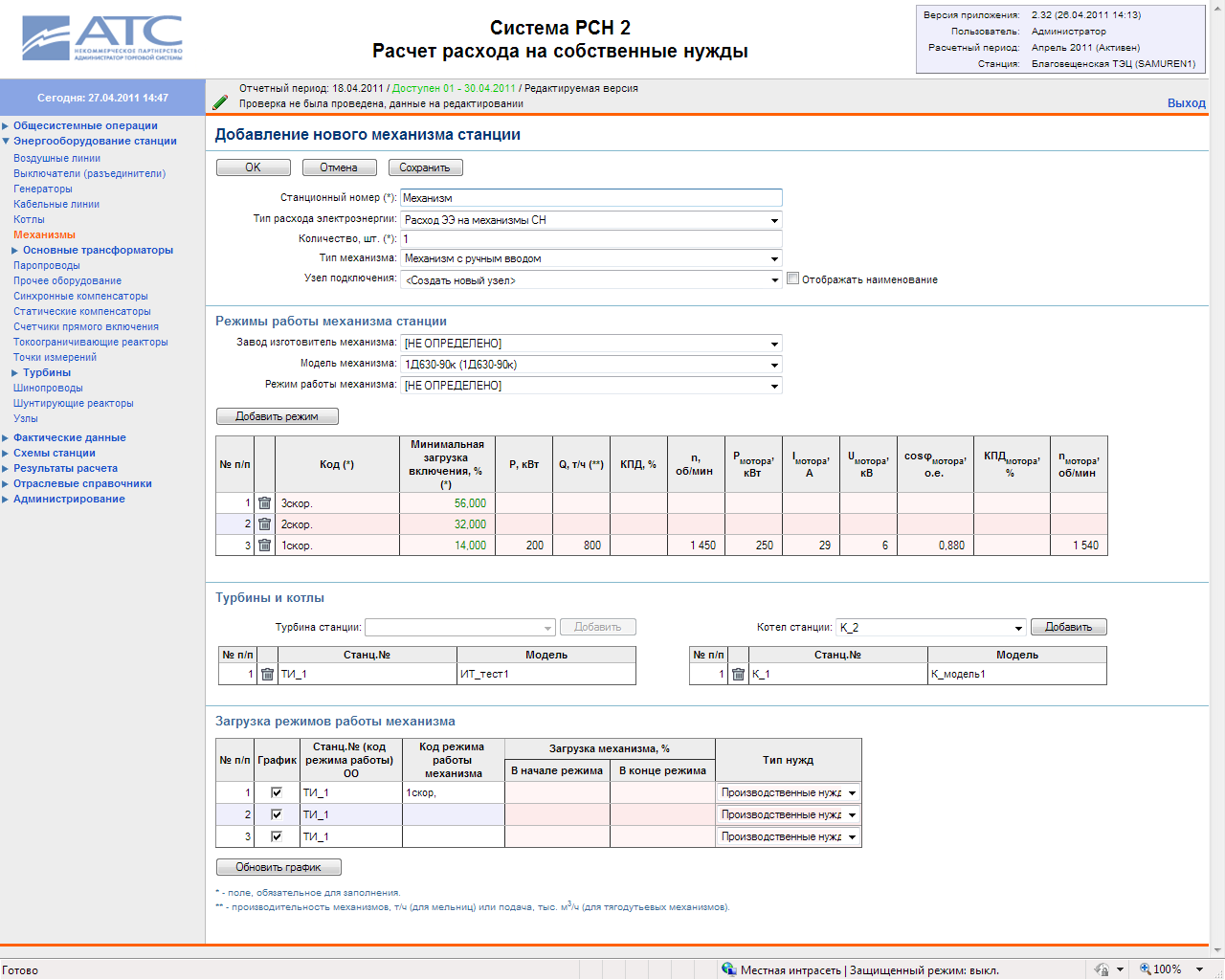

Рисунок 5.1а. Форма редактирования механизмов.

В таблице Режимы работы механизма станции наряду с характеристиками режима работы задается значение Минимальная загрузка включения. Минимальная загрузка включения – это показатель, который определяет минимальную загрузку станции (для общестанционных механизмов) или минимальную загрузку основного оборудования станции (турбины или котла), при достижении или превышении которого, механизм работает в указанном режиме. В таблице  Загрузка режимов работы механизма задается график загрузки механизма в каждом его режиме работы для связного с этим механизмом оборудования (турбина, реактор или котел).

Для режима работы оборудования и режима работы механизма будет отображен график, если в столбце График стоит значение .

Для отображения графика необходимо нажать Обновить график или нажать на кнопку Сохранить.

График итогового значения загрузки механизма в начале режима строится как суммарная максимальная загрузка в каждом режиме, сгруппированная по основному оборудованию. То есть, в каждом режиме механизма рассматриваются все связные оборудования. Для каждого оборудования выбирается тот режим, в котором значение загрузки механизма максимально. Максимальные значения загрузки механизма суммируются, этот показатель и является итоговым значением. Аналогично формируется значение в конце режима работы механизма.

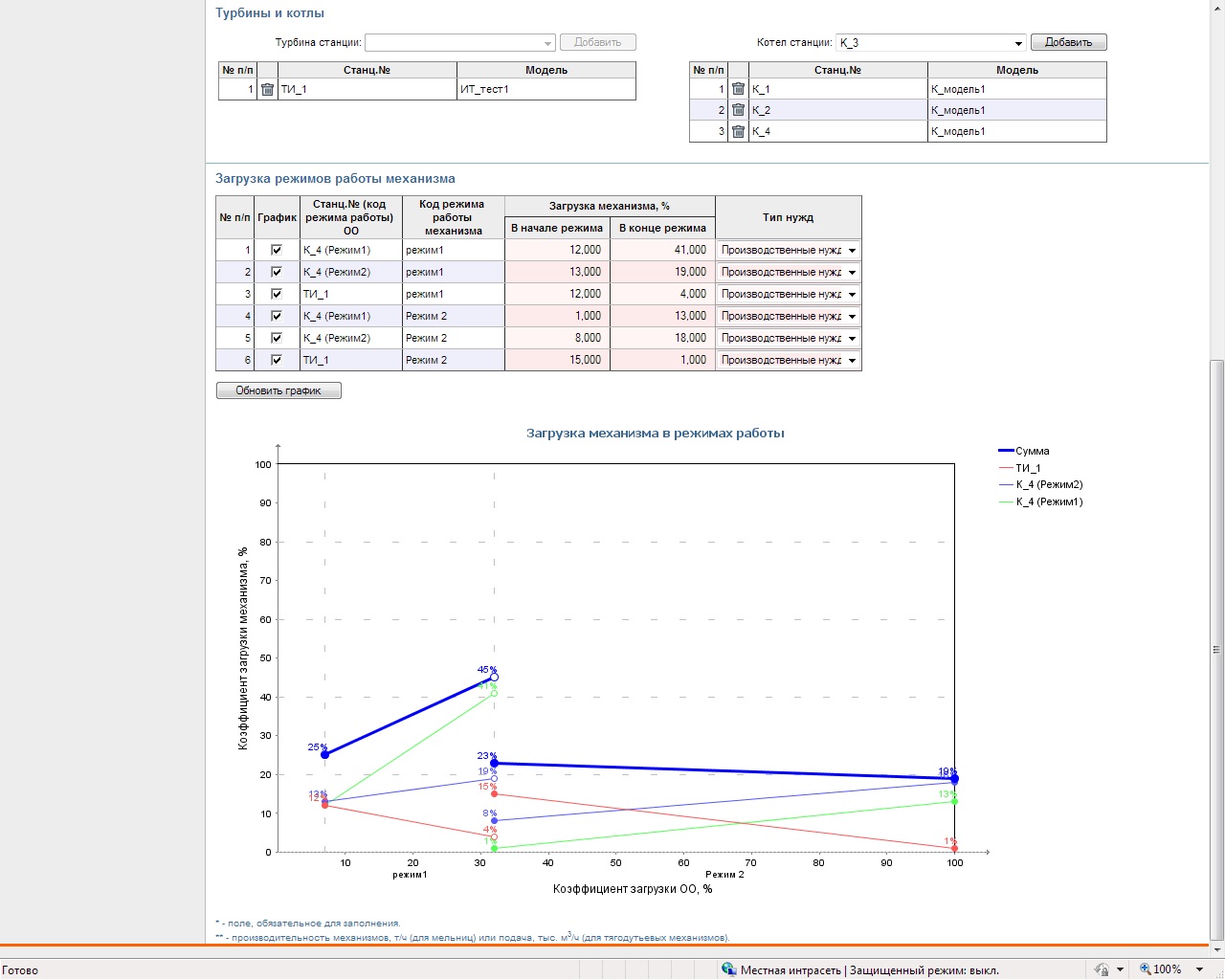

Рисунок 5.1б. Форма редактирования механизмов.

Результирующая загрузка изображается на графике синим цветом и полужирным начертанием. Суммарная загрузка механизма в любом из его режимов работы не должна превышать 100 %.

Формы редактирования трехфазной группы

Форма редактирования трехфазной группы отображает список главных однофазных трансформаторов (и их параметры), доступных для объединения в трехфазную группу.
