Форма функционирует в режиме просмотра двухобмоточного или трехобмоточного трансформатора.

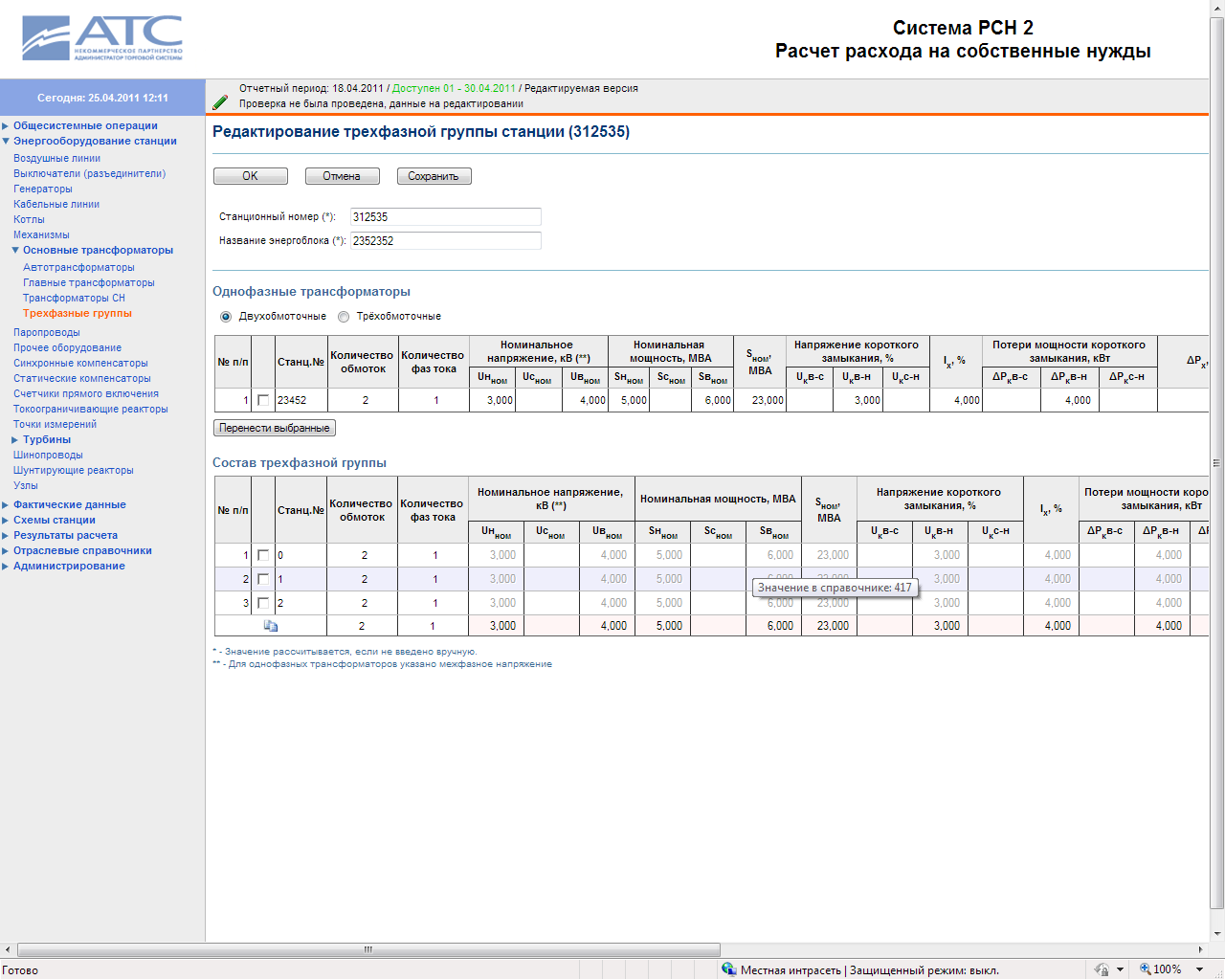

Рисунок 5.2. Форма редактирования трехфазной группы трансформаторов.

Для создания трехфазной группы:

Введите станционный номер группы, название энергоблока; Выберите тип трансформатора – Двухобмоточный или Трехобмоточный; Выберите три трансформатора, которые войдут в состав трехфазной группы (трансформатор выбран, если флаг-метка напротив записи находится в состоянии ). Выбранные трансформаторы должны иметь идентичные характеристики. Нажмите кнопку Перенести выбранные. В таблице Состав трехфазной группы отобразятся трансформаторы, выбранные в п.3. Сохраните группу нажатием кнопки OK или Сохранить. Формы редактирования узлов

На форме добавления/редактирования узлов станции можно задать признак Автоматически генерируемое имя. При включении этого признака, наименование узла будет отображаться в виде списка оборудования, подключенного к этому узлу. Поле Наименование не активно для ввода и предназначено только для отображения связанного с узлом оборудования.

Например: Если узел с кодом Узел_0001 является узлом начала воздушной линии ВЛ_1, то на списочной форме узлов, в поле Наименование будет отображаться ВЛ_1(н), где (н) указывает, что узел связан с началом ВЛ.

На списочной форме воздушных линий будет отображаться код этого узла.

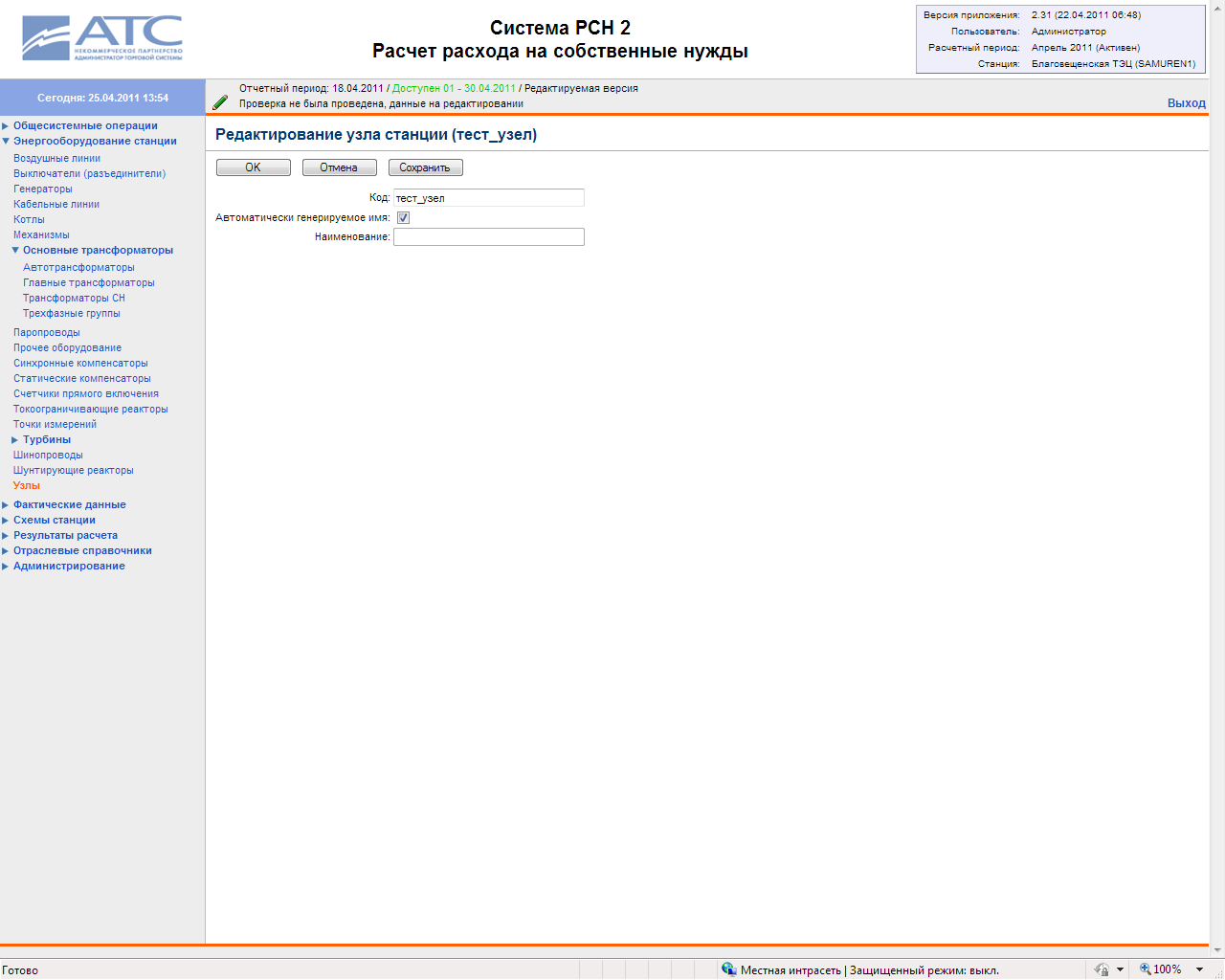

Рисунок 5.3. Форма редактирования узлов.

Фактические данные

Для всех форм, входящих в данный блок, реализована функция «Пролонгировать данные».

Включенный режим Пролонгировать данные (переключатель в состоянии ) позволяет при сохранении изменений в таблице автоматически установить значение последнего введенного часа во все ячейки, следующие за данным часом. При изменении значения в ячейке, введенные данные копируются во все поля ввода, следующие за введенным часом. При отключенном режиме (переключатель в состоянии ), сохранение данных происходит без копирования значений.

НЕ нашли? Не то? Что вы ищете?

Например, если котёл (реактор) постоянно работает в одном режиме, то для него достаточно задать режим первого часа и нажать кнопку Сохранить – для последующих часов автоматически будет задан этот же режим. По умолчанию  режим «Пролонгировать данные» включен.

Котлы (Реакторы)

Режимы работы

Данная форма предназначена для задания режимов работы котлам станции (в зависимости от типа станции вместо котлов могут быть реакторные установки) по часам.

При первом открытии формы, поля выбора режимов отображаются пустыми. Если у котла (реактора) отсутствуют режимы работы, то в поле выбора режима отобразится текст «НЕТ РЕЖИМОВ».

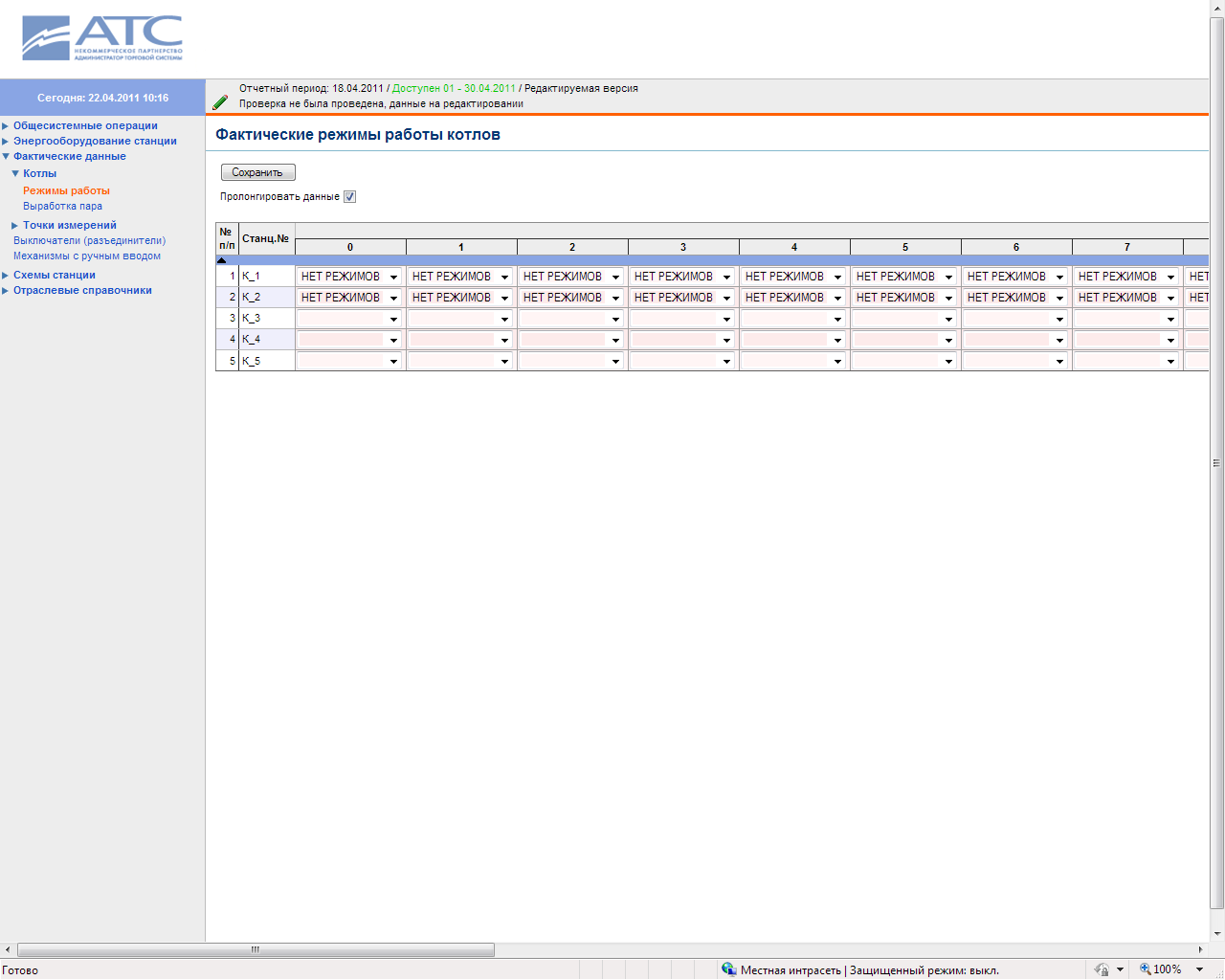

Рисунок 5.4. Форма «Фактические режимы работы котлов».

Режим работы котла (реактора) задается следующим образом:

В строке модифицируемого котла/реактора из выпадающего списка выбрать режим для каждого часа. Нажать на кнопку Сохранить.

Выработка пара

Данная форма предназначена для задания фактических данных по выработке пара котлами станции (в зависимости от типа станции вместо котлов могут быть реакторные установки) по часам.

Рисунок 5.5. Форма «Фактические режимы работы котлов».

Значения, вводимые в поля, будут отображаться округленными с точностью до десятых долей. При редактировании ячейки (курсор мыши помещен в числовую ячейку), число отобразится полностью, как оно было введено.

Точки измерений

Мощности

На форме отображены значения разности выработкой и потреблением для активных и реактивных мощностей по точкам измерений, которые поступают в систему из системы со счетчиков коммерческого учета электроэнергии. Информация, представленная в данной форме, является справочной и пользователь не имеет полномочия редактировать данные.

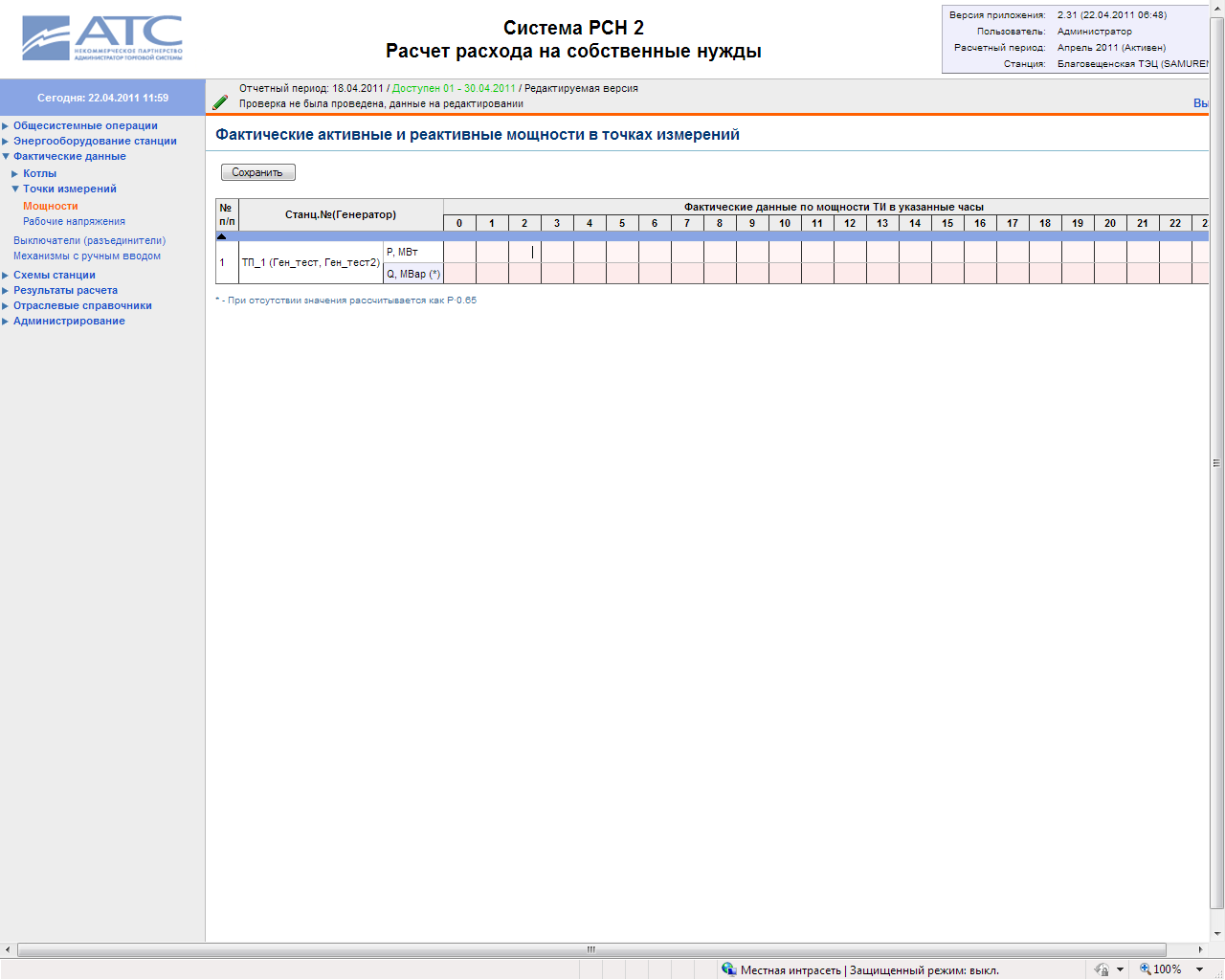

Рисунок 5.6. Форма «Фактические активные и реактивные мощности в точках измерений».

Примечание: Если у гидравлической станции есть хотя бы одна турбина с признаком синхронного компенсатора, на форме отображаются выработанные и потребленные мощности.

В столбце «Станц.№(Генератор)» отображено наименование точки измерения и генераторы, с которыми она связана.

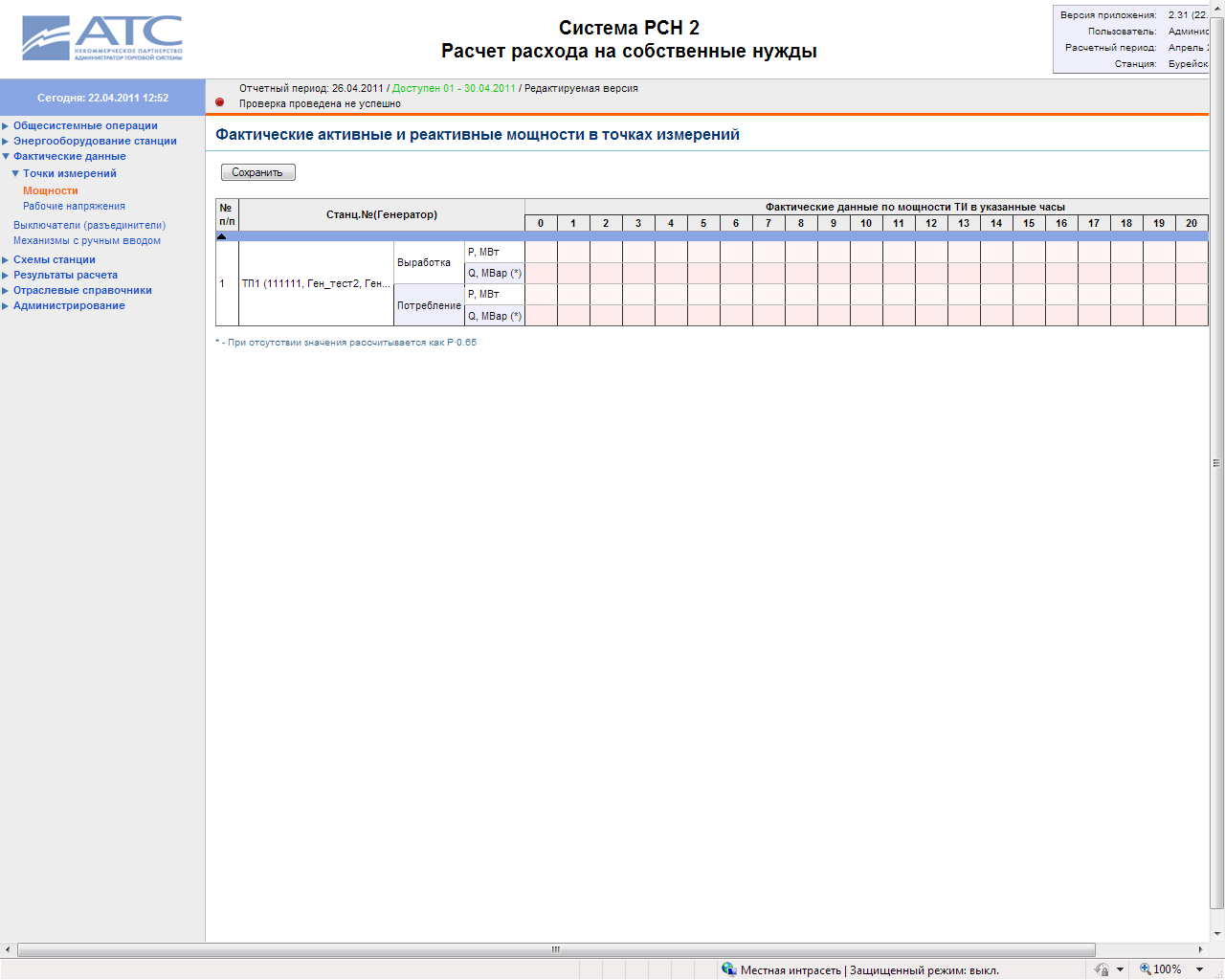

Рисунок 5.7. Форма «Фактические активные и реактивные мощности в точках измерений».

Рабочие напряжения

На данной форме отображаются рабочие напряжения для каждой точки измерения по часам. Значения, вводимые в поля, будут отображаться округленными с точностью до десятых долей. При редактировании ячейки (курсор мыши помещен в числовую ячейку), число отобразится полностью, как оно было введено.

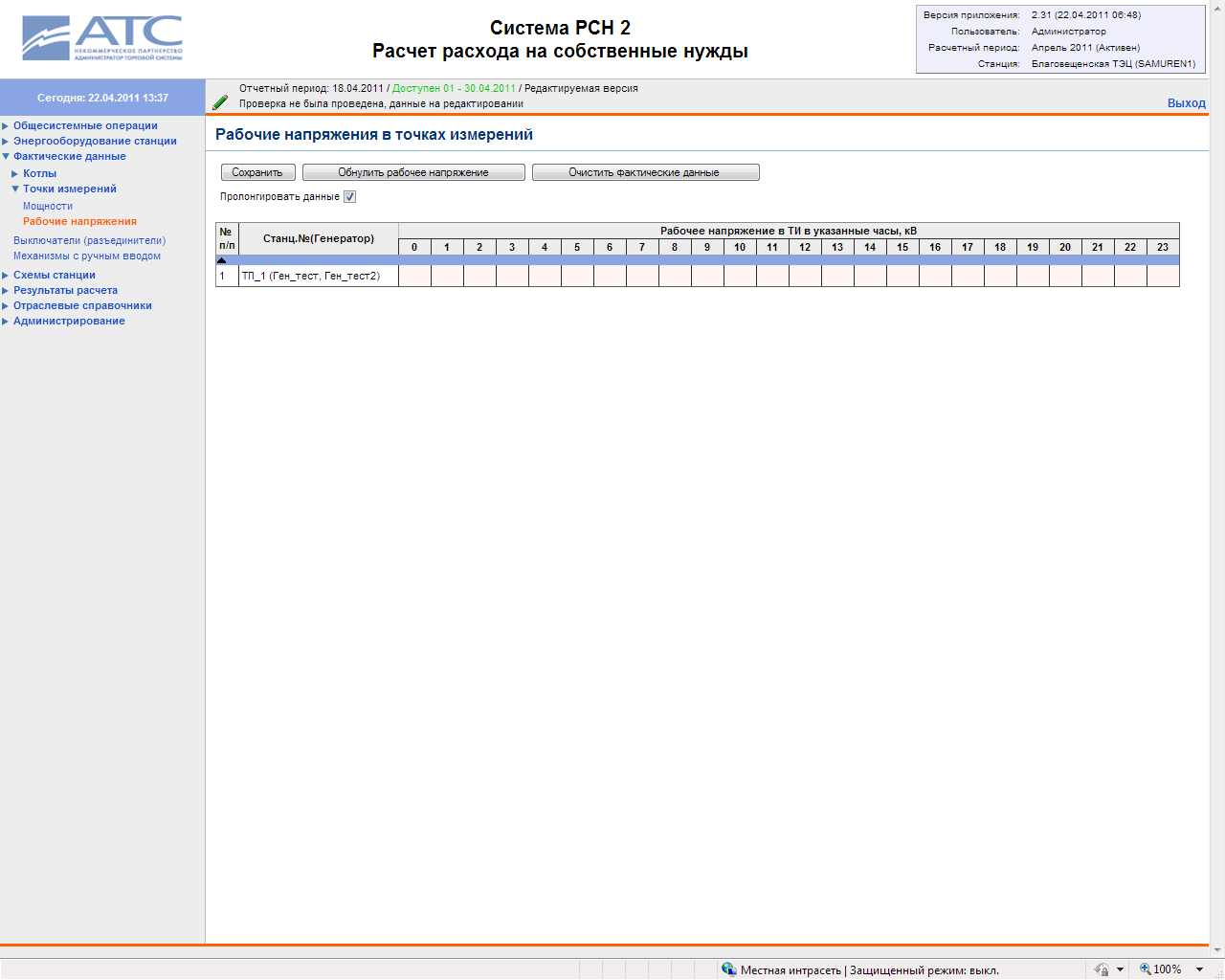

Рисунок 5.8. Форма «Рабочие напряжения в точках измерений».

Примечание: Если рабочее напряжение не введено, расчет режима будет происходить исходя из номинальных напряжений оборудования, подключенного к данной точке. Таким образом, ввод значений рабочего напряжения не является обязательным для проведения расчета).

Выключатели (Разъединители)

Форма отображает фактические статусы выключателей (разъединителей) по часам.

Как и на других формах ввода фактических данных, над состоянием выключателей доступны действия:

Функция Пролонгировать данные позволяет «продлить» состояние счетчика на следующие часы.

Кнопка Выключить все – переводит в выключенное состояние (значение устанавливается для каждого часа) все выключатели (разъединители) в таблице.

Кнопка Включить все – переводит во включенное состояние (значение устанавливается для каждого часа) все выключатели (разъединители) в таблице.

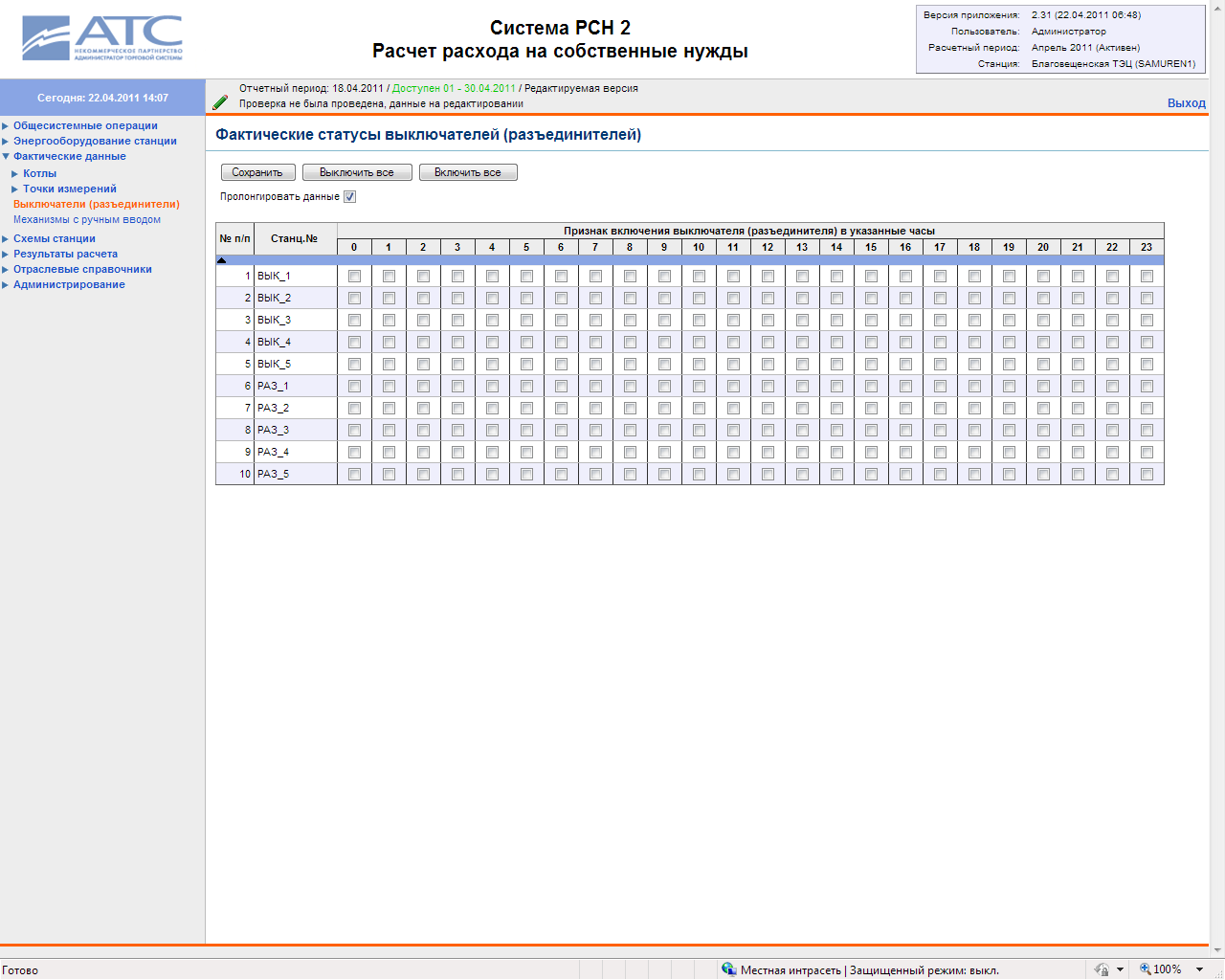

Рисунок 5.9. Форма «Фактические статусы выключателей (разъединителей)».

Механизмы с ручным вводом данных о загрузке

Форма позволяет вводить фактическую загрузку режимов работы механизмов станции по часам.

Кроме станционного номера, у механизма отображаются режимы работы, связное основное оборудование (с режимом работы).

В строках, где связным оборудованием является котёл (реактор) возможность ввода чисел в указанный час таблицы зависит от заданного режима работы котла (для просмотра заданных режимов работы котла или реактора откройте форму Фактические данные / Котлы (реакторы) / Режимы работы). Если для часа N не задан режим работы котла (реактора), то ввод значений за этот час будет невозможен (ячейка таблицы неактивна).

Кроме того, нельзя указать фактический коэффициент загрузки для одного и того же механизма более чем у одного режима за один и тот же час. Это значит, что в рамках одного часа, в разных режимах механизма не должно быть данных по одному и тому же режиму связного оборудования.

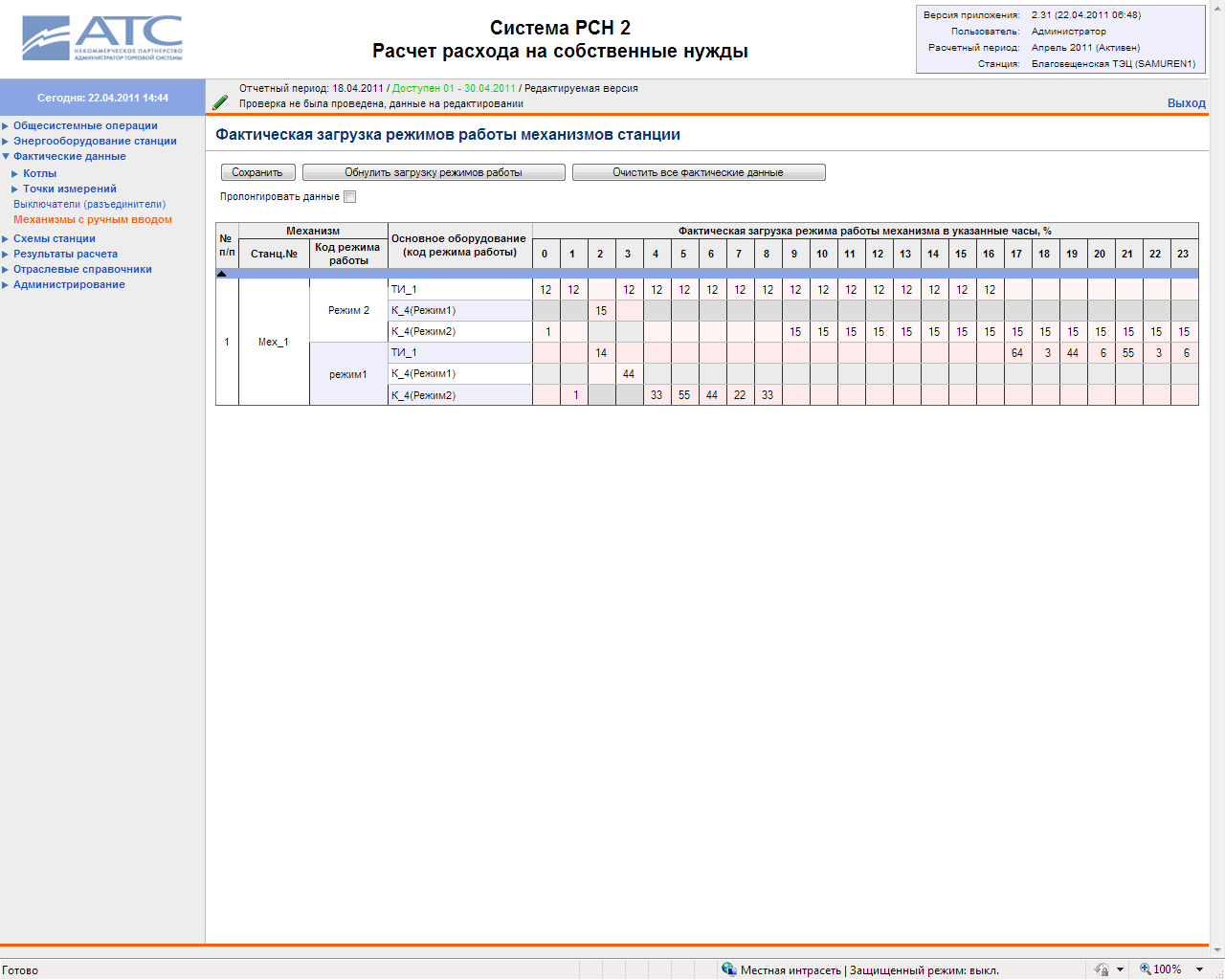

Рисунок 5.10. Форма «Фактическая загрузка режимов работы механизмов станции».

Примечание: Если фактический коэффициент не введен, загрузка механизма будет рассчитываться как для механизма с рассчитываемым расходом электроэнергии.

Отраслевые справочники

В отраслевых справочниках хранится информация по параметрам моделей станционного энергооборудования. Для перехода на форму отраслевого справочника энергооборудования необходимо в меню системы выбрать Отраслевые справочники → <Тип_оборудования>. Где <тип_оборудования> должен быть одним из следующих:

    Воздушные линии Генераторы Кабельные линии Котлы Реакторы Механизмы Трансформаторы Синхронные компенсаторы Статические компенсаторы Токоограничивающие реакторы
      Турбины
        Гидравлические турбины (для станций типа «ГЭС») Паровые турбины (для станций типа «АЭС», «ТЭС» и «ТЭС с выработкой тепла») Иные турбины
    Шинопроводы Шунтирующие реакторы

Например, по команде Отраслевые справочники → Генераторы отобразится форма:

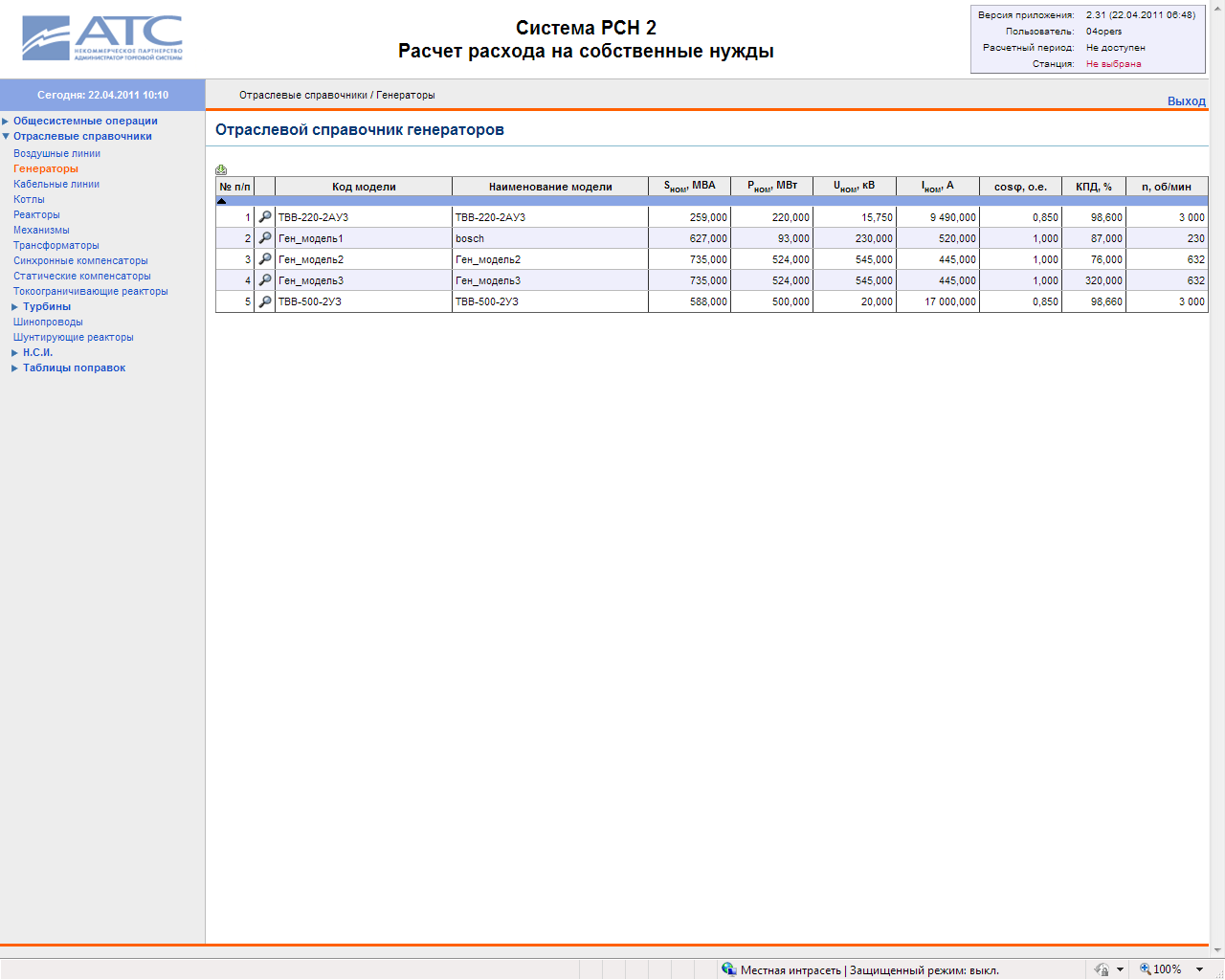

Рисунок 5.11. Форма отраслевого справочника генераторов.

Если пользователь не является администратором справочников, то он может только просматривать список моделей, или открыть на просмотр отдельно взятую модель, нажав кнопку .

Для пользователя с правами доступа администратора также доступны операции: «Добавление», «Удаление» и «Редактирование» записи.

Чтобы добавить новую запись нажмите кнопку «Новая запись», расположенную в левой верхней части страницы над списком. Для редактирования записи нажмите кнопку «Редактировать», расположенную в соответствующей строке списка. Для удалений записи из списка нажмите кнопку «Удалить», расположенную в соответствующей строке, а затем подтвердите операцию удаления, нажав кнопку «ОК» на всплывающей форме или нажмите кнопку «Отмена», если вы решили отменить операцию. При добавлении или редактировании записи на экране появляется детальная форма добавления/редактирования объекта.

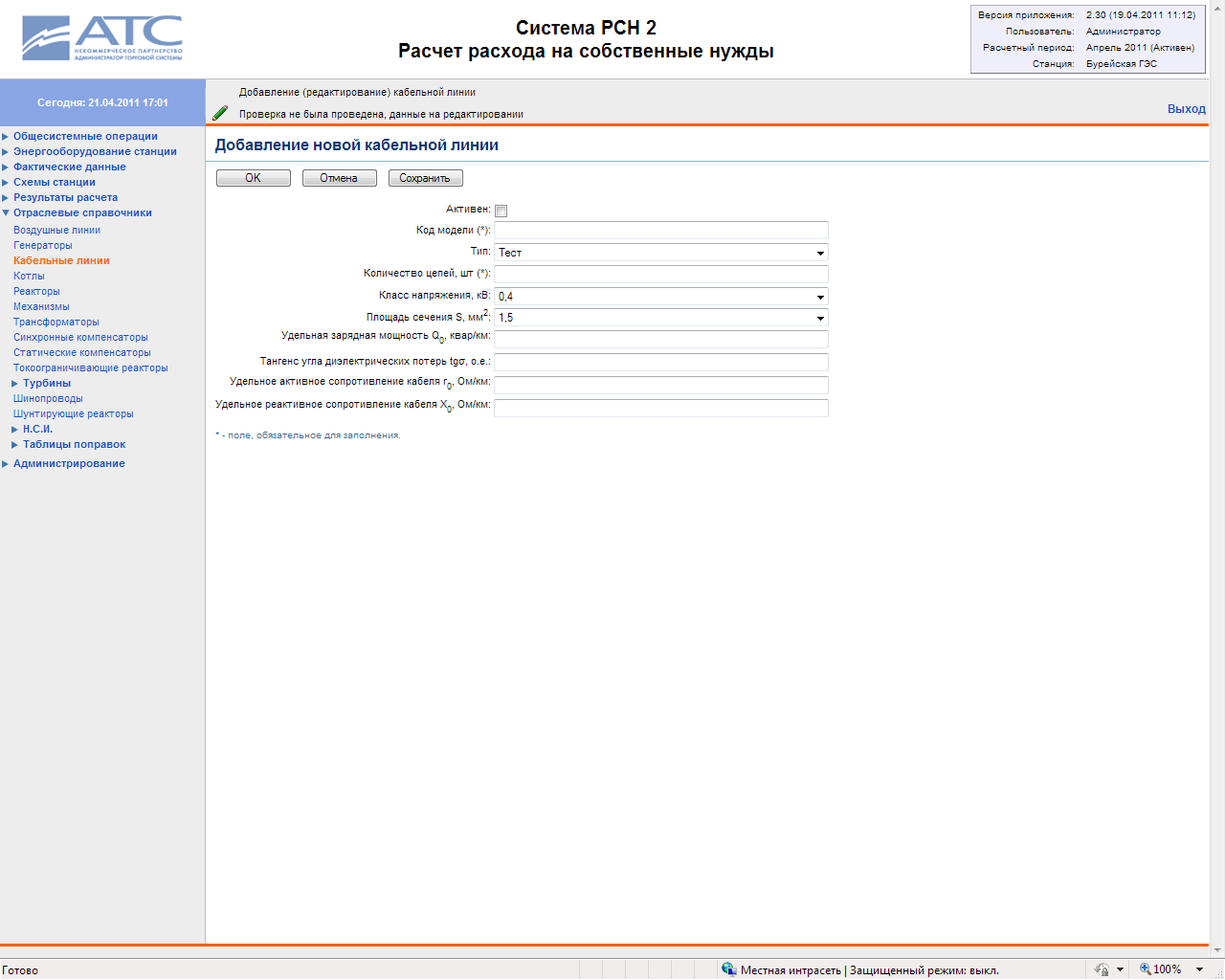

Рисунок 5.12. Редактирование параметров кабельной линии из отраслевого справочника.

Все операции над объектами справочников стандартные (более подробно действия над объектами описаны в разделе Работа с объектами).

Н. С.И.

Нормативно-справочная информация по системе отображается в меню Отраслевые справочники \ Н. С.И.. В этом разделе отображены постоянные данные системы. Это показатели, которые можно выбирать из выпадающих списков при создании/редактировании оборудования (например, классы напряжений или типы шунтирующих реакторов).

Доступ для редактирования данных на этой форме имеет только пользователь с правами администратора справочников.

Таблицы поправок

Показатели, зависящие от различного набора характеристик конкретного вида оборудования, отображаются на форме Отраслевые справочники \ Таблицы поправок. В частности, на форме отображаются данные по удельным годовым потерям энергооборудования станции.

Доступ для редактирования данных на этой форме имеет только пользователь с правами администратора справочников.

Эти показатели используются по умолчанию в расчетах потерь.

Если пользователь ввел в систему оборудование по характеристикам которого нет значения в таблице поправок, то при проверке (форма Общесистемные операции / Операции с текущей версией) в лог будет выведено соответствующее сообщение.

Пример. Пользователь внес данные по воздушным линиям и выбрал модель из отраслевого справочника - 'АС-185. Но для параметров этой модели в таблице поправок запись не создана. Тогда при проверке, в логе отобразится следующий текст:

Начата проверка целостности данных.

==================================================

Для воздушныx линий с кодом модели 'АС-185' не заданы удельные годовые потери электроэнергии на корону в таблице поправок.

При проверке целостности данных найдены ошибки. Расчет запущен не будет.

==================================================

В этом случае следует обратиться с запросом к Администратору системы для добавления недостающих значений в таблицу поправок по новому набору характеристик оборудования.

1- Не актуально для ГЭС.
