В реальных жидкостях проявляется влияние сил внутреннего трения, обусловленных вязкостью, на преодоление которых расходуется определенное количество кинетической энергии или скоростного напора h.
Уравнение Бернулли для потока реальной жидкости записывается в следующем виде
![]()
где х - средняя по сечению скорость; б – коэффициент Кориолиса, учитывающий неравномерность распределения скоростей по сечениям (б=1 только при равномерном распределении скоростей (турбулентный режим движения жидкости)).
Член h выражает потери напора на преодоление различных сопротивлений на пути движения жидкости:
Сопротивления по всей длине потока жидкости, вызванные силами трения частиц жидкости между соседними слоями жидкости и трением о стенки, ограничивающие поток.Потери напора, вызванные этим видом сопротивлений, называют линейными - ![]()
.
Потери напора, вызванные этим видом сопротивлений, называют местными - ![]()
.
Линейные потери напора определяют с помощью формулы Дарси:
![]()
,
где l – длина рассматриваемого участка трубопровода; d – диаметр трубопровода; л – безразмерный коэффициент гидравлического трения.
л зависит от режима движения жидкости, и определяется числом Рейнольдса, который для трубопровода с круглым сечением вычисляется по формуле:
![]()
Для потока произвольной формы число Рейнольдса выражается через гидравлический радиус
![]()
Смена режимов происходит при критическом значении числа Рейнольдса, которое составляет ![]()
. Если число Рейнольдса больше критического значения, то режим движения турбулентный, если меньше – то ламинарный. Критическое значение числа Рейнольдса соответствует нижней критической скорости.
При ламинарном режиме ![]()
;
при турбулентном л зависит от числа Рейнольдса ![]()
и относительной шероховатости трубы е![]()
: ![]()
![]()
Местные потери напора определяются по формуле Вейсбаха:
![]()
где х – средняя скорость потока в сечении перед местным сопротивлением ж – коэффициент местного сопротивления (определяется формой местного сопротивления и его геометрическими параметрами).
При внезапном расширении трубы потеря напора происходит при вводе жидкости в силовые цилиндры, пневмогидравлические аккумуляторы, фильтры и прочие устройства. Величина этой потери равна скоростному напору потерянной скорости (теорема Борда):

Обозначим ![]()
- коэффициент местных сопротивлений при расширении трубы, где d1 и d2 – внутренние диаметры сечений трубы перед и за расширением.
В случае внезапного сужения трубопровода коэффициент местных сопротивлений равен
![]()
,
где S1 и S2 – площади сечений трубы до и после сужения.
Рекомендации к решению задач
Для решения задачи с применением уравнения Бернулли следует
1. выбрать два сечения, для которых записывается уравнение. В качестве сечений рекомендуется брать:
- выход в атмосферу, где ![]()
абс = ра;
- свободную поверхность в резервуаре, где скорость V = 0
- сечение, в котором присоединен прибор для измерения давления (манометр, вакуумметр, пьезометр).
2. записать уравнение Бернулли в общем виде;
3. переписать уравнение для заданных сечений с заменой его членов заданными буквенными величинами и исключить члены, равные нулю.
При этом необходимо помнить:
- уравнение Бернулли записывается по течению жидкости;
- вертикальная ордината z всегда отсчитывается от произвольной горизонтальной плоскости вверх;
- давление р, входящее в правую и левую части уравнения, должно быть задано в одной системе отсчета (абсолютной или избыточной);
- коэффициент Кориолиса в задачах на движение потока реальной жидкости следует учитывать только при ламинарном режиме течения б = 2, для турбулентных потоков можно принимать б = 1;
- суммарная потеря напора ![]()
записывается в правой части уравнения со знаком «+» и складывается из местных потерь, которые определяются формулой Вейсбаха, и потерь на трение по длине, определяемых формулой Дарси.
Примеры решения задач

Пример 3.1. Горизонтальная труба диаметром d = 5 см соединяет резервуары с водой, в которых поддерживаются постоянные уровни Н1 = 4,5 м и H2 = 2,5 м. Для регулирования расхода на трубопроводе установлен вентиль. Определить коэффициент сопротивления вентиля и потерю напора в нем, если расход воды Q = 12,5 л/с, а избыточное давление на поверхности воды в напорном баке ризб = 25 кПа. Другими потерями напора пренебречь.
Решение:
Перед записью уравнения Бернулли выбираем два сечения.
В качестве начального сечения принимаем открытую поверхность жидкости в напорном баке и обозначаем его 1-1. В пределах этого сечения скорость жидкости мала V1 ≈ 0, абсолютное давление р1 = ра + ризб. Конечное сечение выбираем на поверхности жидкости в сливном баке 2-2. В пределах этого сечения скорость V2 ≈ 0, абсолютное давление р2 = ра.
В качестве произвольной горизонтальной плоскости для отсчета нивелирных высот (сечение 0-0) выбираем плоскость, совпадающую с осью трубопровода. Тогда z1 = H1, а z2 = H2.
В соответствии с условием задачи учитываем только местные потери напора на вентиле hв, тогда уравнение Бернулли принимает вид:
![]()
Выразим потери напора на вентиле
![]()
С другой стороны, потери напора можно определить по формуле Вейсбаха
![]()
Скорость движения жидкости выразим из уравнения неразрывности потока
![]()
Подставив в формулу и выразив коэффициент сопротивления, окончательно получаем:
![]()
; ![]()
=![]()
![]()
Задачи для практических занятий

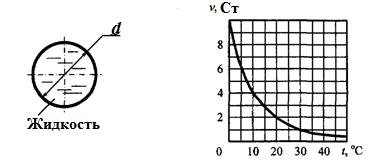

Задача 3.1. По трубе диаметром d = 5 см под напором движется минеральное масло. Определить критическую скорость и расход, при которых происходит смена режимов движения жидкости, если температура масла t = 20°C. График зависимости кинематического коэффициента вязкости жидкости от температуры показан на рисунке.

Задача 3.2. Индустриальное масло движется в безнапороном трубопроводе. Трубопровод заполнен наполовину сечения. Диаметр трубопровода d = 0,2 м, кинематический коэффициент вязкости н = 0,5 см2/с. Определить расход, при котором происходит смена режимов движения жидкости.
Задача 3.3. В гидроприводе допускаемые скорости движения жидкости изменяются от 1,2 до 10 м/с. Определить диапазон изменения числа Рейнольдса при условии: рабочая жидкость – масло индустриальное-12, внутренний диаметр трубопровода d = 10 мм, диапазон изменения рабочих температур от -15 до +55°С.
Задача 3.4. Радиатор системы охлаждения двигателя внутреннего сгорания состоит из пучка трубок диаметром d = 8 мм, по которым протекает вода при температуре t = 90°С. Определить минимальную допустимую среднюю скорость движения воды в трубках при условии, что режим движения должен быть турбулентным.
|
