Основы гидравлических расчетов на автомобильном транспорте Часть I (стр. 9 )

Задача 4.13.  К поршню ускорительного насоса карбюратора диаметром D = 16 мм приложена сила F = 5 Н. Вследствие этого бензин движется по каналу диаметром d = 2 мм через клапан К (сопротивление клапана жк = 10), а затем через жиклер диаметром dж = 0,8 мм (мж = 0,8) вытекает воздушный поток. Определить расход бензина. Давления воздуха над поршнем и в воздушном потоке одинаковы. Сопротивлением канала пренебречь, плотность бензина сб = 700 кг/м3.

Задача 4.14. Определить перепад давления Дp=p1-p2 в системе гидропривода за дросселирующим распределителем при перемещении его золотника на х = 2 мм, если подача насоса равна расходу на сливе: Qн = Qс = 1 л/с; давление насоса pн = 5 МПа; давление слива pс = 5 МПа; коэффициенты расхода дросселирующих щелей м = 0,75; диаметр золотника распределителя d = 12 мм, плотность

  рабочей жидкости с = 900 кг/м3.

Задачи для самостоятельной работы

  Задача 4с.1. Определить скорость движения поршня диаметром D, который под действием силы F вытесняет жидкость с плотностью с из правой полости гидроцилиндра через насадок с диаметром d и коэффициентом расхода м.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	1	2	4	5	8	10	3	6	7	9
D, мм	200	50	100	150	80	200	50	100	80	150
d, мм	10	1	5	4	2	8	1	5	2	3
µ	0,82	0,62	0,72	07	0,65	0,7	0,62	0,7	0,65	0,82
с, кг/м3	900	850	1000	750	900	850	1000	900	850	700

  Задача 4с.2. Определить скорость перемещения поршня вниз, если к его штоку приложена сила F. Поршень диаметром D имеет n отверстий диаметром d каждое. Отверстия рассматривать как внешние цилиндрические насадки с коэффициентом расхода µ;  плотность жидкости  с.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	100	10	50	30	120	80	100	20	40	60
D, мм	200	50	100	150	80	200	100	50	150	80
n	2	5	4	3	2	5	4	5	10	4
d, мм	10	2	5	5	4	5	4	1	2	2
µ	0,62	0,82	0,72	0,65	0,7	0,62	0,82	0,7	0,65	0,82
с, кг/м3	900	850	900	870	900	850	870	900	850	870

Задача 4с.3. Определить  скорость движения поршня, если на него действует сила давления Р, диаметр отверстия в поршне d, толщина поршня а, диаметр поршня D, жидкость с плотностью с. Трением поршня о цилиндр и давлением жидкости над поршнем пренебречь.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
Р, кН	1	1,5	2	4	1	0,5	5	2,5	4	3,5
D, мм	100	50	150	100	80	200	200	50	150	80
d, мм	2	1	5	5	4	5	4	1	2	2
а	8	4	12	10	12	15	10	5	8	10
с, кг/м3	900	850	870	1000	900	850	1000	900	850	870

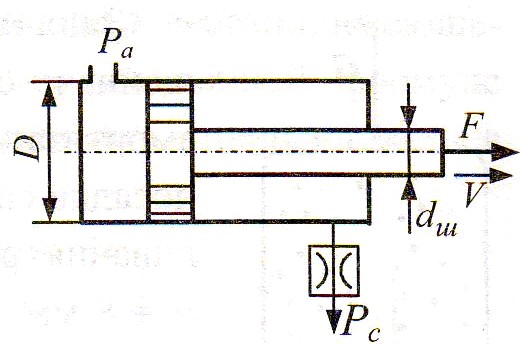

Задача 4с.4. Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F со скоростью V. Диаметры: штока dш, цилиндра, коэффициент расхода дросселя м = 0,65, плотность жидкости с, избыточное давление на сливе рс.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	60	90	120	80	60	120	90	80	100	120
D, мм	60	50	80	50	80	50	80	60	50	80
dш, мм	30	25	40	25	40	25	40	30	25	40
с, кг/м3	900	870	850	830	900	830	870	850	900	850
рс, МПа	0,1	0,2	0,3	0,15	0,3	0,15	0,2	0,3	0,2	0,1
V, мм/с	100	80	200	100	100	150	200	100	100	200

Задача 4с.5.  Правая и левая полости цилиндра гидротормоза, имеющего диаметр поршня D и диаметр штока dш, сообщаются между собой через дроссель с площадью проходного сечения Sдр и коэффициентом расхода µ= 0,65. Определить время, за которое поршень переместится на величину хода l под действием силы F, плотность жидкости с = 900 кг/м3.

Величина	Варианты
1	2	3	4	5	6	7	8	9	10
F, кН	3	5	10	15	12	7	4	10	6	9
D, мм	80	100	120	140	120	100	80	140	100	120
dш, мм	40	50	60	60	60	50	40	60	60	60
Sдр, мм2	8	10	12	20	15	12	10	18	12	20
l, мм/с	120	200	300	350	320	250	150	320	300	350

5. Гидравлический расчет трубопроводов

Все трубопроводы подразделяются на две категории: простые и сложные. Простой трубопровод не имеет разветвлений на пути движения жидкости, но может представлять последовательное соединение труб разного диаметра. Сложный трубопровод имеет хотя бы одно разветвление и может содержать как параллельные и последовательные соединения труб.
