Актуализированная схема водоснабжения и водоотведения города Новошахтинска Ростовской области (стр. 10 )

По данным таблицы № 9 определяем общею мощность насосного оборудования НС – I которая составляет 595 кВт/час или 14280 кВт/сут. Станция загружена на полную мощность. Мощность насосного оборудования НС-II составляет 3145 кВт/час или 75480 кВт/сут. Однако для подачи воды потребителям используется не все насосные агрегаты. Мощность рабочих насосных агрегатов составляет 1130 кВт/час или 27120 кВт/сут. (2015 кВт/час резерва мощности).

Исходя, из этих данных строим диаграмму, которая наглядно отображает резерв мощности насосной станции II подъёма.

Потребляемая мощность 1130 кВт Резерв мощности 2015 кВт

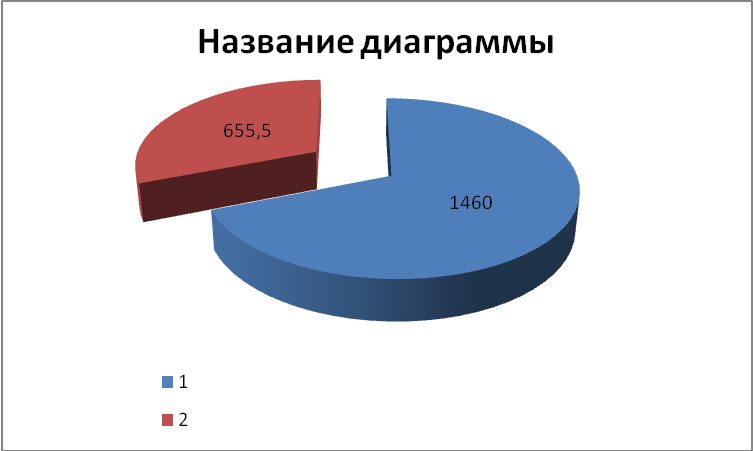

Рисунок 6 – Производительность (резерв) насосной станции II подъёма

В целях экономии энергоресурсов рабочие насосные агрегаты насосных станций необходимо оборудовать частотными регуляторами.

Насосные станции, расположенные на центральных водоводах Новошахтинска

Для подачи воды населению в г. Новошахтинске, различных районах, эксплуатируются 7 водопроводных насосных станций, которые осуществляют подкачку воды в микрорайоны города и городские водопроводные сети.

Водопроводная насосная станция № 1 «Полевая» расположена в районе шахты им. газеты «Комсомольская правда» () и обеспечивает подачу воды в водопроводные сети пос. «Новая Соколовка» и 2-ое отделение Производительность станции - 7680 м3/сут.

Водопроводная насосная станция № 2 «Западная» расположена в пос. шахты «Западная-Капитальная» (ул. а) и подает воду во все районы города: пос. Красный, пос. Самбек, пос. Радио, пос. Горького, пос. Белышева, микрорайоны №№ 2, 3, поселок Михайлово-Леонтьевский, пос. Западный, пос. Несветаевский. Производительность станции составляет 24720 м3/сут.

Водопроводная насосная станция № 3 «Баки Ленина» расположена в поселке «1-ая Новостройка» (а) и обеспечивает подачу воды в поселок «1-ая Новостройка», центр города Новошахтинск, в поселки «Пушкина» и «Горловка». Производительность станции 7680 м3/сут.

Водопроводная насосная станция № 4 «142» расположена в районе завода безалкогольных напитков в поселке Кирова (ул. Клары Цеткин 1д) и обеспечивает подачу воды в поселки им. Тельмана, Южный и им. Кирова. Производительность станции составляет 7680 м3/сут.

Водопроводная насосная станция № 5 «Шахтенки» расположена в пос. «Красном» (ул. Луговая, 2в) снабжающая водой х. Шахтенки. Производительность станции составляет 2400 м3/сут.

Водопроводная насосная станция № 6 находится в Красносулинском районе, пос. «Юбилейный», 500 м на С-З от жилого дома № 26 по ул. Юбилейная снабжающая водой пос. Юбилейный. Производительность станции составляет 2400 м3/сут.

Водопроводная станция № 7 расположена в поселке Радио () подающая воду для пос. Радио. Производительность станции составляет 720 м3/сут.

Таблица 10 – Характеристика оборудования насосных станций

№ п/п	Место установки	Количество насосов, шт	Марка насоса	Мощность двигателя, кВт	Подача, м3/ч	Напор, в м вод ст.	Высота над уровнем моря, м
1	№ 1 «Полевая»,	2	Д-320-50	75	320	50	215
2	№ 2 «Западная», а	1	1Д1250-63	320	1250	-	207
1	1Д1250-63Б	250	1250	-
1	1Д800-56	200	800	-
1	300Д-90	315	1250	-
1	1Д1250-63Б	250	1250	-
3	№ 3 «Баки Ленина» ул. Городская, 47а	2	Д-320-50	75	320	50	189
4	№ 4 «142» ул. Клары Цеткин,1д	2	Д-320-50	75	320	50	131
1	1Д500-63Б	110	32	-
5	№ 5 «Шахтенки» ул. -в	1	К-100-65-250	30	100	80	135
1	К-100-85-200	30	100
6	Насосная станция пос. «Юбилейный» Красносулинский район, пос. Юбилейный	2	К-100-90-200	55	100	80	190
7	Насосная станция подкачки поселок «Радио»	7	Грундфос	7,5	30	-	182
Потребление электрической энергии насосами для транспортировки воды всего, 2012год - 2670,407 кВт ч

По данным таблицы 10 определяем общую мощность насосного оборудования каждой станции.

Исходя, из этих данных строим диаграммы, которые наглядно отображают резерв мощностей насосных станции III подъёма.

Мощности насосного оборудования НС-III подъёма

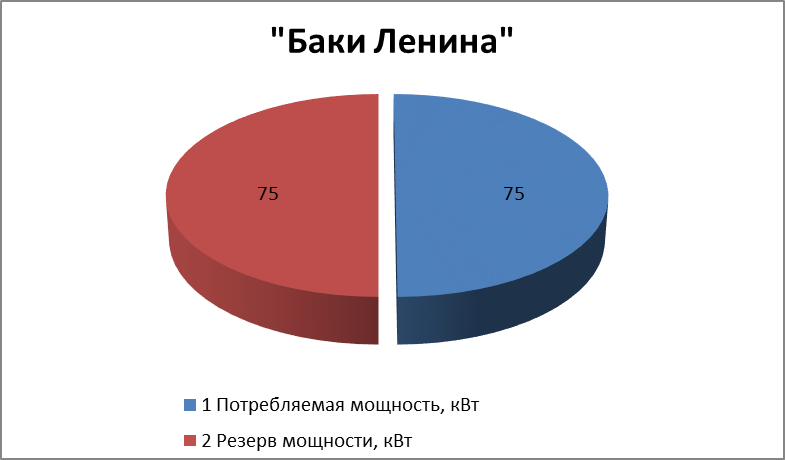

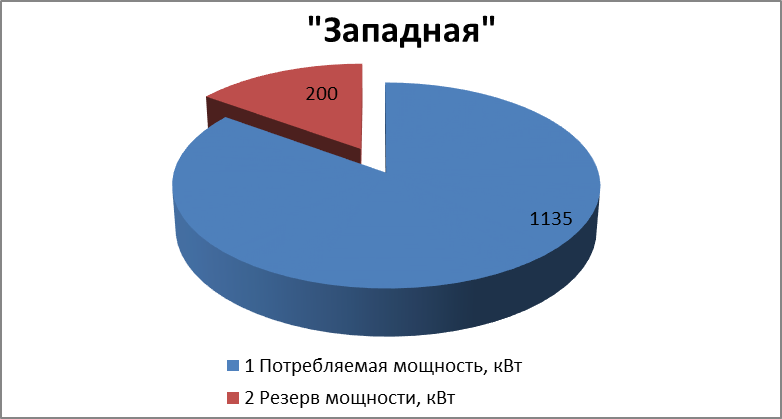

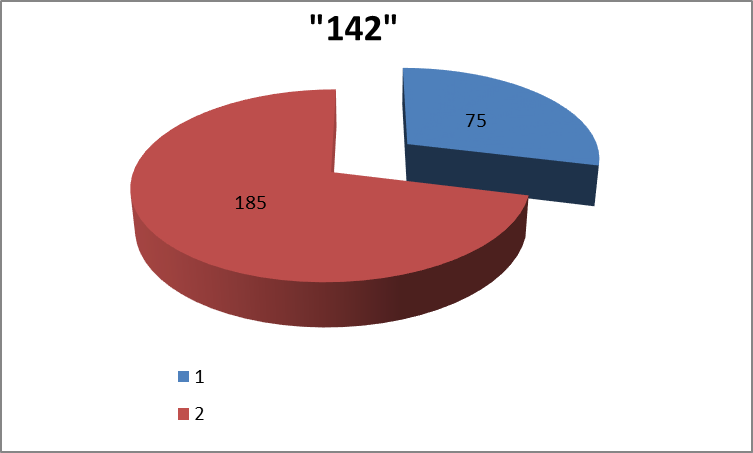

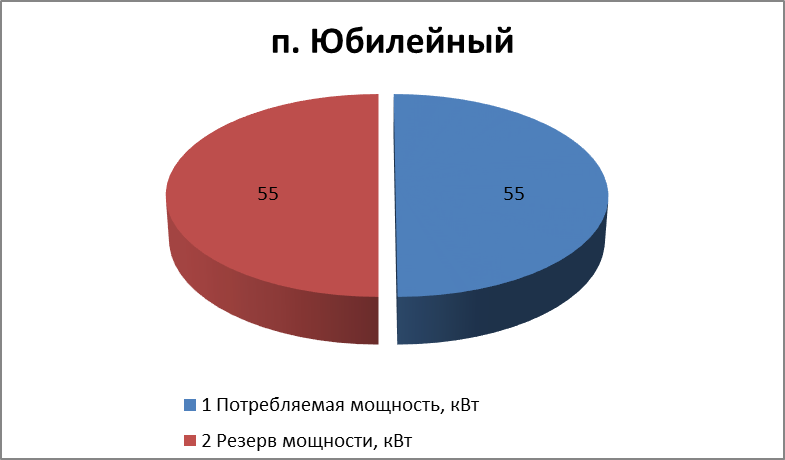

  Рисунок 7 – Производительность (резерв) насосных станций III подъёма

1.1.6 Описание состояния и функционирования водопроводных сетей систем водоснабжения, включая оценку амортизации сетей и определение возможности обеспечения качества воды в процессе

транспортировки

Уличная разводящая сеть

Централизованным водоснабжением охвачено более 96 % населения города Новошахтинска.

Режим подачи воды потребителям – круглосуточный. Удельное водопотребление составляет 55,8 л/сутки на 1 человека.

Протяжённость водопроводных сетей города – 434,3 км.

Существующая водопроводная сеть уложена из стальных, чугунных, асбестоцементных и полиэтиленовых труб диаметром от 63 до 800 мм.

Таблица 11 - Протяженность водопроводных сетей с разбивкой по диаметрам

№ п/п	Диаметр сетей, мм	Всего, в том числе п/м	Материал труб	Протяженность, п/м
1	63 – 150	357323	стальные а/цемент ПНД чугунные	267165 1042 841 69575
2	160 – 300	68508	стальные	68508
3	325 – 800	27169	стальные ПНД чугунные	20854 4649 1666
Итого:	434300

Строительство сети осуществлялось бессистемно, по мере развития отдельных районов. В городе имеют место две конфигурации сети кольцевая и тупиковая.

Арматура, колодцы и сама сеть находятся в неудовлетворительном состоянии.

На сегодняшний день износ магистральных водоводов, дворовых и уличных сетей составляет более 85 %. На отдельных ветках износ составляет 100 %. В замене нуждаются 359 км сетей (76%).

Обследование технического состояния трубопроводов водоснабжения, выполнение контрольных срезов трубопроводов со сверхнормативным сроком эксплуатации показали, что внутренняя поверхность труб подвержена обрастанию солевыми отложениями слоем от 15 до 35 мм с повреждением обширной коррозией стен труб под слоем нароста.

Ситуация обостряется тем, что трубопроводы проложены на подрабатываемых территориях.

Единовременное количество неустранённых, т. е. переходящих порывов, составляет 200-230 шт.

Количество аварий на водоводах и разводящих сетях представлены в таблице 12.

Таблица 12 – Количество аварий на водоводах и разводящих сетях

Наименование показателя	2010 г.	2011 г.	2012 г.	2013 г.	2014 г.	2015 г.
Количество аварий, (ед.)	2985	3871	3581	3740	3891	3450
Уровень аварийности на 1 км водопроводных сетей	6,3	8,2	7,6	7,9	8,2	7,3

Крайне изношенное состояние приводит к высоким потерям воды при транспортировке 76 %.

Объемы подачи и реализация воды представлены в таблице 13.

Таблица 13- Объёмы подачи и реализации воды по г. Новошахтинску

Наименование показателя	Единица измерения	2010 г.	2011 г.	2012 г.	2013 г.	2014 г.	2015 г.
Подано воды в сеть	тыс. куб. м	7946,5	11292,54	9972,3	11662,2	11513,88	9718,54
Полезный отпуск	тыс. куб. м	2370,4	1831,458	2097,44	5357,337	2151,76	2099,26
% потерь	%	70,2	83,8	79	95,4	72,6	75,85

Процедура диагностики состояния и планирования капитальных ремонтов (текущих ремонтов) следующая:
