Актуализированная схема водоснабжения и водоотведения города Новошахтинска Ростовской области (стр. 18 )

Прогнозируемые объемы потребления воды и величины неучтенных расходов и потерь воды при ее транспортировке на 2016-2028 годы приведены в таблице 33.

Из таблицы 33 видно, что при прогнозируемой тенденции к увеличению водопотребления за счет подключения новых абонентов, а также уменьшения потерь и неучтенных расходов при транспортировке воды, при существующих мощностях водоочистной станций имеется значительный дефицит по производительности. Это свидетельствует о том, что необходимо проводить мероприятия по реконструкции и модернизации существующих сооружений по улучшению качества питьевой воды, повышению энергетической эффективности оборудования, совершенствовать контроль и автоматическое регулирование процесса водоподготовки.

Таблица 33- Прогнозируемые объемы потребления воды и величины неучтенных расходов и потерь воды при ее транспортировке на 2013-2028 годы

Год	Поднято воды, тыс. м3	Объем воды, пропущенный через водоочистные сооружения, тыс. м3	Подано в сеть, тыс. м3	Отпущено всего воды, тыс. м3	Потери в сетях и неучтенные расходы, тыс. м3	Полная фактическая производительность ВОС, тыс. м3	Дефицит мощности, %
2016	38951,98	38951,98	11734,2	3210,03	7509,9	37620	10,84
2017	39466,15	39466,15	12264,0	4289,59	7358,4	37620	13,2
2018	39845,03	39845,03	13400,1	6376,59	6941,1	37620	14,02
2019	41291,3	41291,3	13740,6	7500,17	6298,05	37620	17,03
2020	41810,0	41810,0	14078,8	8640,18	6251,97	37620	18,06
2021	42573,97	42573,97	14967,2	9793,31	5913,1	37620	19,5
2022	43193,42	43193,42	15432,2	9963,7	5762,37	37620	20,7
2023	44881,2	44881,2	15900,6	10470,4	5246,95	37620	23,7
2024	45593,03	45593,03	16492,2	11455,7	5008,7	37620	24,86
2025	46438,73	46438,73	17050,2	12693,2	3875,7	37620	26,2
2026	47318,62	47318,62	17681,1	13765,9	3069,04	37620	27,6
2027	48210,2	48210,2	17681,1	15102,5	2386,95	37620	28,9
2028	49525,97	49525,97	18076,4	16214,7	1807,64	37620	30,8

Существующий дефицит составляет 30,8 %, что не гарантирует устойчивую, надежную работу всего комплекса водоочистных сооружений и не дает возможность получать качественную питьевую воду в количестве, необходимом для обеспечения жителей и промышленных предприятий.

1.4 Предложения по строительству, реконструкции и модернизации объектов систем водоснабжения

1.4.1 Сведения об объектах, предлагаемых к новому строительству для обеспечения перспективной подачи в сутки максимального водопотребления

Главным показателем производственной деятельности предприятия, влияющим непосредственно на здоровье человека, является качество питьевой воды. В соответствии с планом развития города Новошахтинска и системы водоснабжения на прогнозируемый период планируется три источника водоснабжения города.

Первым источником забора воды для водоснабжения будет являться Соколовское водохранилище (основной источник).

Вторым является забор воды из реки Дон, в шести километрах от станицы Мелиховская вниз по течению, водозаборным сооружением ковшового типа на производительность 45 тыс. м3/сут. Забор воды будет, осуществляется  для снабжения ряда городов по трассе водовода. Трасса пройдёт по землям Усть-Донецкого и Октябрьского районов. Разработан проект водозаборных сооружений и станции очистки поверхностных вод и ведутся строительные работы (резервный источник).

Третьим источником является вода, транспортируемая Шахтинско-Донским водопроводом.

Поскольку существующие водозаборные сооружения башенного типа исчерпали свой ресурс (износ более 85 %) и реконструкция их не представляется возможной, то необходимо данное сооружение вывести из эксплуатации. Башенный водозабор обеспечивает подачу 30 тыс. м3/сут, второй водозабор сифонного типа рассчитан на забор 18 тыс. м3/сут. Если в работе останется только сифонный водозабор, его производительности будет не достаточно для снабжения водой города Новошахтинска. Поэтому целесообразно разработать проект по строительству нового водозаборного сооружения башенного типа с забором воды из Соколовского водохранилища на производительность 50 тыс. м3/сут.

При реконструкции водопроводной станции необходимо предусмотреть увеличение производственных мощностей станции.

Скорость фильтрования для фильтров III отделения равна 6,8 м3/час (согласно проекта). В данном блоке сильный износ технологического коридора коммуникаций и осыпание ж/б стенок скорых фильтров.

Один из вариантов решения это строительство нового блока скорых фильтров рассчитанного на пропуск 28 тыс. м3/сут (расход III отделения фильтров 2013 год – 13 тыс м3/сут., 2028 – 28 тыс. м3/сут). При увеличении пропускной способности станции потребуется строительство дополнительных отстойников с встроенной камерой хлопьеобразования.

Второй вариант в качестве третьей очереди предусмотреть модульно-блочную стацию по очистке воды производительностью до 25-30 тыс. м3/сут, что позволит получать воду соответствующую нормам СанПиНа 2.1.4.1074-01 «Питьевая вода» и дополнительную водоподачу на перспективу роста водопотребления. Универсальность данной станции в том, что наращивать мощности станции можно постепенно по мере увеличения водопотребления населённым пунктом. Предложенная станция может быть увеличена до 33 тыс. м3/сут.

В состав станции в соответствии с технологической последовательностью входит следующее основное оборудование:

? фильтр механической очистки;

? камера хлопьеобразования;

? повысительный насос;

? осветлительные фильтры;

? промывные насосы;

? реагентное хозяйство (возможно использование существующего на станции).

Краткое описание технологии подготовки воды

Исходная вода через механические фильтры поступает в камеру хлопьелбразования. Предварительно в исходную воду дозируются растворы гипохлорита натрия и коагулянта.

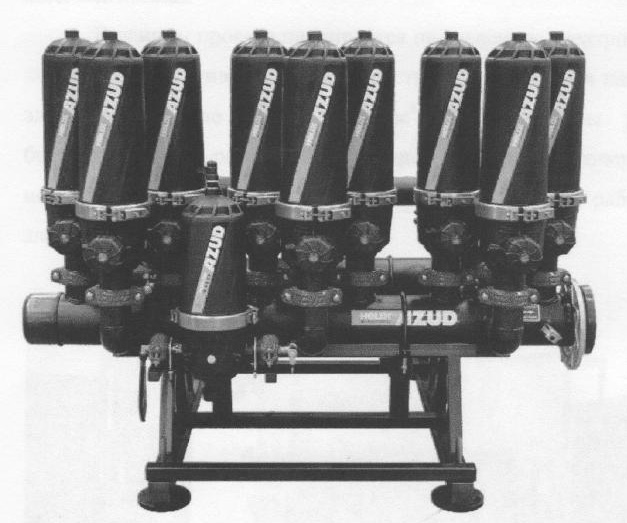

Рисунок 10 – Механический фильтр

Фильтрующим элементом механического фильтра является пакет специальных дисков, изготовленных из прочных полимерных материалов, на обеих поверхностях которых диагонально нанесены канавки определённой глубины и ширины, обеспечивающие высокую тонкость и точность фильтрации. При сжатии двух соседних дисков между ними образуется объёмная сетчатая структура, являющаяся рабочим фильтрующим элементом. Промывка осуществляется в сторону обратную направлению фильтрации, т. е. «изнутри-наружу» фильтрующего элемента. Для промывки используется очищенная вода, получаемая от других, работающих в штатном режиме фильтров. Типовое время промывки одного фильтроэлемента составляет порядка 10 сек.

Камера хлопьеобразования представляет собой стальной горизонтальный резервуар, объёмом 200 м3 (расчётное время пребывания воды не менее 12 минут), специально сконструированный для более эффективного протекания контакта воды с реагентами.

Затем повысительными насосами вода подаётся на осветлительные фильтры, перед которыми в воду происходит дозирование раствора флокулянта.

На осветлительных фильтрах задерживается образовавшийся осадок и механические примеси. Осветлительные фильтры загружены гранодиоритовым или кварцевым песком, фильтрующий материал загружается на подслой гравия (загрузка может быть заменена при проектировании и согласовании технологической схемы).

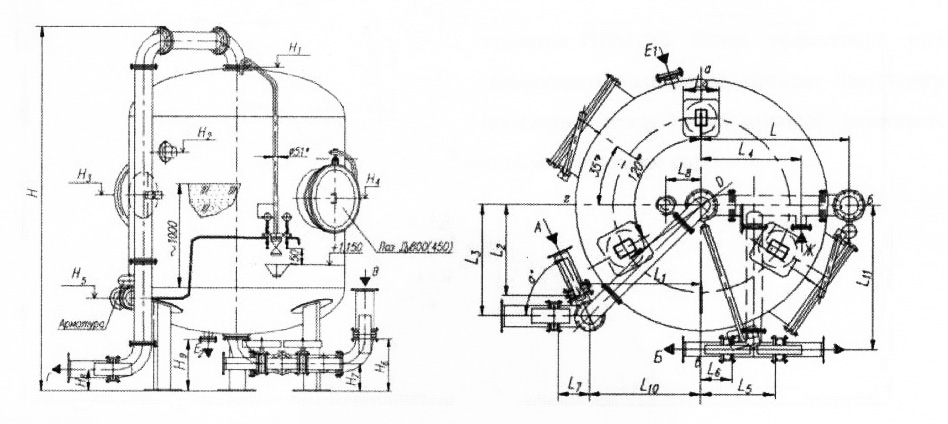

Рисунок 11 - Осветлительный фильтр

Фильтрующий слой – песок фракции 0,7-1,6 мм, с высотой загрузки 1,0-1,2 м. Скорость фильтрации 5 м/ч.

Средний фильтроцикл в паводок – 12 часов (в сл), в зимний период – от 24 до 36 часов.

Поддерживающий слой – гравий фракции 2,0-3,2 мм, высотой загрузки 0,5 м. Один раз в год замеряется толщина и горизонтальность фильтрующего слоя. Дозагрузка производится ежегодно.

Гранодиоритовый песок получается при дроблении щебня, в результате чего зерна песка имеют большую развитую (изломанную) поверхность, высокую пористость фильтрующего слоя. Это позволяет увеличить фильтроцикл и скорость фильтрования, что увеличивает производительность фильтров.

Восстановление пропускной способности осветлительных фильтров осуществляется путем обратной промывки (снизу вверх) слоя фильтрующего материала, водой, подаваемой промывными насосами из РЧВ. Обратная промывка каждого фильтра будет проводиться 1 раз в сутки в течение 10-15 минут. После обратной промывки производится прямоточная промывка исходной водой в течение 5-7 минут. Промывку желательно проводить в ночное время при пониженном расходе на потребление.

Затем вода поступает в резервуары чистой воды, откуда забирается насосами подачи потребителю. Обеззараживание происходит перед резервуарами чистой воды.
