Актуализированная схема водоснабжения и водоотведения города Новошахтинска Ростовской области (стр. 8 )

Согласно данных лабораторных исследований вода, очищаемая на участке «Водострой» отвечает нормативам СанПиН 2.1.4.1074-01, за исключением следующих показателей жесткость общая, сульфаты, общая минерализация. Это связано с тем, что формирование химического состава воды в р. Кундрючья и Соколовском водохранилище в значительной степени происхо-

дит за счет сброса в реку шахтных вод на территории Украины и г. Гуково Ростовской области, в то время как проектом очистных сооружений участка «Водострой» не предусмотрено умягчение воды.

  Результаты химического и бактериологического анализа обработанной воды (кран 2 подъёма перед подачей в распределительную сеть) предоставлены производственной лабораторией питьевой воды и охраны окружающей среды Новошахтинский филиал Водная Компания» и приведены в таблице 6.

Технологический контроль включает в себя контроль за соблюдением заданного режима  работы  сооружений,  оборудования (установленных доз

Таблица 6 – Санитарно-химические исследования обработанной воды перед подачей в сеть

Протокол лабораторных испытаний № 41 от 7.10.2013г.

Регистрационный номер в журнале 1519

Количественный химический анализ воды
№ п/п	Определяемые показатели	Ед. имз.	НД на методы исследования	Результаты исследований	Величина допустимого кровня
1	Запах	баллы	ГОСТ 3351-74	0/1х	2
2	Вкус	баллы	ГОСТ 3351-74	1х	2
3	Водородный показатель (рН)	ед.	ПНД 14.1:2:3:4.121-97 (изд. 2004г)	7,67	В пределах 6-9
4	Общая минерализация (сухой остаток)	мг/дм3	ГОСТ 181645-72	2003,0	Не более 1000
5	Общая жёсткость	ОЖ	ГОСТ Р-52407-2005	12,2	Не более 7,0
6	Окисляемость перманганатная	мг/дм3	ПНД 14.1:2:4.154-99	4,0	Не более 5
7	Железо общее	мг/дм3	ГОСТ 4011-72	н/о	Не более 0,3
8	Аммоний ион	мг/дм3	ГОСТ 4192-82	0,64	1,5 по N
9	Нитриты	мг/дм3	ГОСТ 4192-82	<0,003	Не более 3,3
10	Нитраты	мг/дм3	ГОСТ 18826-73	<0,44	Не более 45
11	Сульфаты	мг/дм3	ГОСТ Р 52964-2008	1068,05	Не более 500
12	Хлориды	мг/дм3	ГОСТ 4245-72	104,94	Не более 350
13	Алюминий	мг/дм3	ГОСТ 18165-89	0,065	0,2
14	Марганец	мг/дм3	ГОСТ 4974-72,РД	<0,01	0,1
15	Щелочность	ммоль/дм3	РД 52.24.493-2006	5,1	Не нормир.
16	Цветность	Град.	ГОСТ Р 52769-2007	7,7	Не нормир
17	Мутность	мг/дм3	ГОСТ 3351-74	0,34	Не нормир
18	мг/дм3	ГОСТ 18190-72	0,69	0,3-0,5
19	мг/дм3	ГОСТ 18190-72	1,30	1,1-1,2
20	Кальций	мг/дм3	ПНДФ 14.1:2.95-97	89,78	Не нормир
21	Магний	мг/дм3	Расчётный метод	93,88	50
Микробиологические показатели
1	Общее микробное число 1 см3	МУК 4.2.1884-04	1	Не более 50
2	Общие колиформные бактерии в 100 см3	КОЕ в 100 см3	н/о	Не допускается
3	Термотолерантные колиформные	КОЕ в 100 см3	н/о	Не допускается
4	Колифаги	БОЕ в 100 см3	н/о	Не допускается
5	Споры сульфитредуцирующих клостридий в 20 см3	В 20 см3	н/о	Не допускается

реагентов, технологии приготовления растворов реагентов, соблюдение скоростей фильтрования, режима промывки, порядка ее проведения и т. д.), проведение профилактических работ в сооружениях.

Технологический регламент разработан на основании проектных данных, действующих СНиП 2.04.02-84*, СанПиН 2.1.4.1074-01, правил технической эксплуатации систем и сооружений коммунального водоснабжения и канализации.

Вспомогательные сооружения Административно - бытовой корпус

В существующем корпусе размещаются бактериологическая и химическая лаборатории, моечная, весовая, комната начальника, бытовые помещения обслуживающего персонала и т. д., площади которых удовлетворяют требованиям СП.31.1330.2012.

Внутриплощадочные коммуникации запроектированы из стальных труб по ГОСТ 10704-91, чугунных - по ТУ 14-3-1247-83, пластмассовых - по ГОСТ 18599-83*. Запорная арматура на трубопроводах выполнена в колодцах.

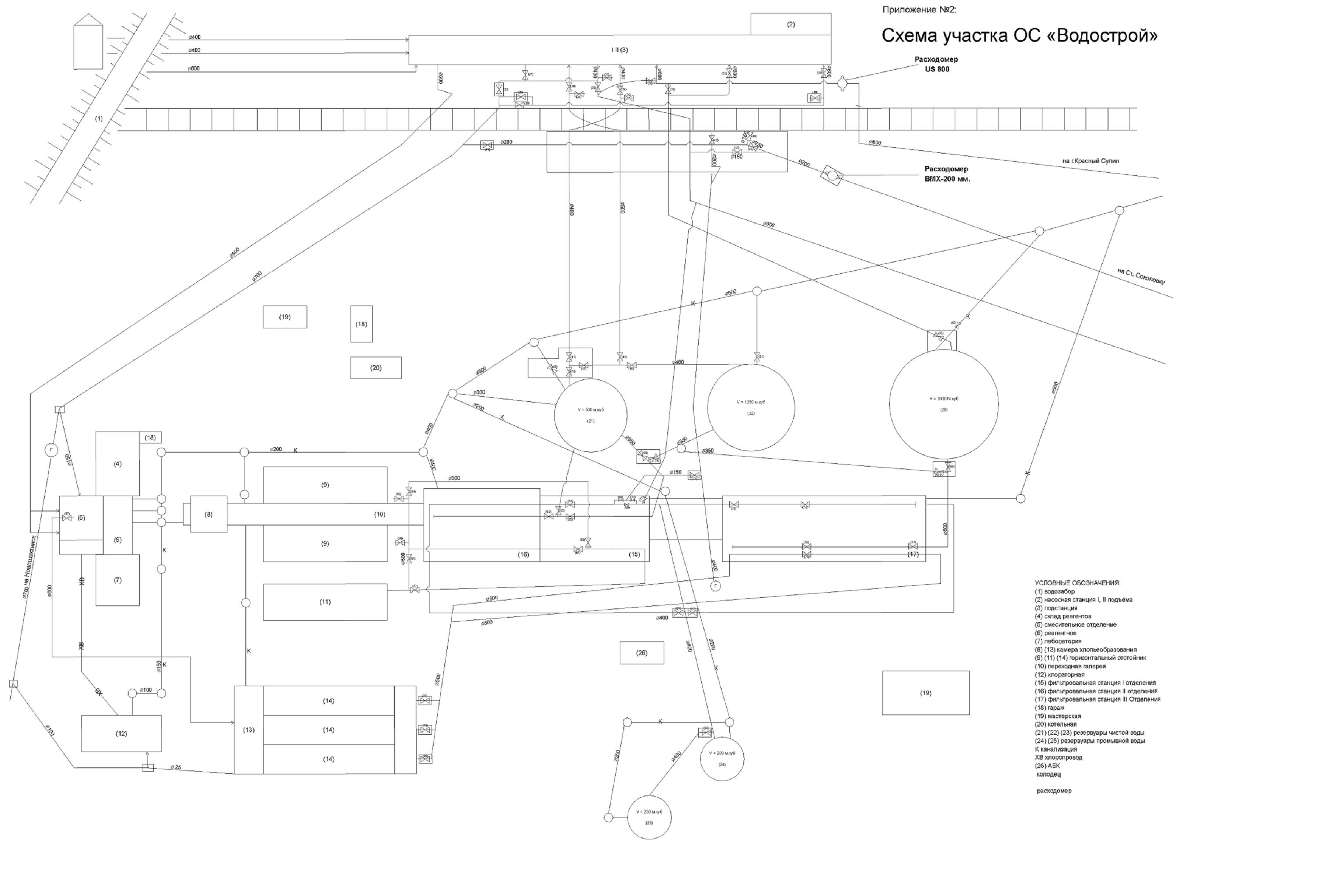

Основные трубопроводы, арматура и контрольно-измерительная аппаратура представлены на схеме рисунка 3.

Рисунок 4 –Схема участка ОС «Водострой»

Определение существующего дефицита (резерва) мощностей

Водопроводная очистная станция запроектирована на пропускную способность 34258 м3/сут. Фактическая производительность на ноябрь месяц 2013 года составляет 37620 м3/сут. С 2008 года наблюдается дефицит мощности станции. В 2013 году он составил 8,9 % от проектной мощности водопроводной очистной станции.

В соответствии с планом развития города (строительство дошкольных, учебных, культурно-оздоровительных центров, торговых центров) и перспектив развития промышленно-коммунальных зон (дальнейшее развитие «Вагондормаша» и логистического центра; строительство завода полиэтиленовых бутылок;. научно-производственного центра, ориентированного на производство товаров металлообработки и т. д.), а также демографическими прогнозами приведенными в таблице 7, можно спрогнозировать развитие проектных мощностей станции (таблица 8).

Таблица 7 – Расчёт прогнозной численности населения г. Новошахтинска, тыс. чел.

Сценарий развития демографической ситуации	2013	2016	2021	2028
без учёта внешних миграций	105862	110173	107871	104084
с учётом миграций	110163	115474	116172	115385

Таблица 8 – Определение производственных мощностей водопроводной очистной станции

Наименование показателей	2013	2016	2021	2028
производительность, м3 /сут	37620	38951,98	42573,97	49525,97
дефицит мощностей, %	9,8	10,84	19,5	30,8

Перспективу развития промышленно-коммунальных зон (дальнейшее развитие «Вагондормаша» и логистического центра; строительство завода полиэтиленовых бутылок;. научно-производственного центра, ориентированного на производство товаров металлообработки, культурно-оздоровительных центров, торговых площадей) и обеспечение их необходимым количеством воды можно предусмотреть за счет мощностей Шахтинского - Донского водопровода (диаметр подающей ветки 1000мм способен обеспечить пропуск большего расхода воды, необходимо лишь дорастить мощности НС № 4 и установить дополнительное число резервуаров чистой воды.)

1.1.4 Описание технологических зон водоснабжения

(отдельно для каждого водопроводного сооружения)

Водозаборные сооружения и насосная станция первого подъема подают воду из водоисточника на очистные сооружения.

Регламент их работы определен технологической службой в зависимости от потребности города в питьевой воде. После прохождения очистки на скорых фильтрах и обеззараживания вода поступает в резервуары чистой воды, откуда насосной станцией второго подъема подается в г. Новошахтинск.

На насосной станции второго подъема установлено несколько групп насосных агрегатов, которые подают воду по различным водоводам, в различные технологические зоны города.

Вода в г. Новошахтинск подается по трем водоводам (схема водоводов рисунок 1):

? по водоводу диаметром 1000 мм из системы Шахтинско-Донского водопровода в два резервуара чистой воды объёмом по 500 м3 НС № 4 «142»;

? по водоводу диаметром 600 мм (стальной, протяжённостью 5650 п. м., в эксплуатации с 1957 г.) из Соколовского водохранилища (резервуаров чистой воды водопроводной очистной станции) до площадки резервуаров питьевой воды (объёмом 10000 м3, железобетонный и два резервуара по 6000 м3 в эксплуатации с 1964г.) НС № 2«Западная» и резервуар объёмом 500 м3 на насосную станцию НС №1 «Полевая».
