Актуализированная схема водоснабжения и водоотведения города Новошахтинска Ростовской области (стр. 4 )

Контроль за качеством воды в водоисточнике осуществляется в лаборатории питьевой воды и охраны окружающей среды Новошахтинский филиал Водная Компания» (ведётся подготовка к аккредитации лаборатории) и лабораторией Федеральное бюджетное учреждение здравоохранения «Центр гигиены и эпидемиологии в Ростовской области» договор   от 01.01.2001 г.

Лаборатории осуществляют свою деятельность в соответствии с рабочей программой лабораторно-производственного контроля качества питьевой воды, календарного плана отбора проб.

Контроль качества воды, поступающей в Соколовское водохранилище (верховье р. Кундрючья, балка р. Галута), ведётся на территории очистных сооружений.

Результаты химического и бактериологического анализа исходной воды в водохранилище у места водозабора предоставлены производственной лабораторией питьевой воды и охраны окружающей среды Новошахтинский филиал Водная Компания» и приведены в таблице 1.

Таблица № 1 – Санитарно-химические исследования исходной воды

Протокол лабораторных испытаний № 42 от 7.10.2013г.

Регистрационный номер в журнале1523

Количественный химический анализ воды
№ п/п	Определяемые показатели	Ед. имз.	НД на методы исследования	Результаты исследований	Величина допустимого кровня
1	Запах	баллы	ГОСТ 3351-74	0	2
2	Вкус	баллы	ГОСТ 3351-74	0	2
3	Водородный показатель (рН)	ед.	ПНД 14.1:2:3:4.121-97 (изд. 2004г)	8,03	В пределах 6-9
4	Общая минерализация (сухой остаток)	мг/дм3	ГОСТ 181645-72	2023,0	Не более 1000
5	Общая жёсткость	ОЖ	ГОСТ Р-52407-2005	11,8	Не более 7,0
6	Окисляемость перманганатная	мг/дм3	ПНД 14.1:2:4.154-99	4,56	Не более 5
7	Железо общее	мг/дм3	ГОСТ 4011-72	0,09	Не более 0,3
8	Аммоний ион	мг/дм3	ГОСТ 4192-82	1,17	1,5 по N
9	Нитриты	мг/дм3	ГОСТ 4192-82	0, 043	Не более 3,3
10	Нитраты	мг/дм3	ГОСТ 18826-73	<0,44	Не более 45
11	Сульфаты	мг/дм3	ГОСТ Р 52964-2008	1086,36	Не более 500
12	Хлориды	мг/дм3	ГОСТ 4245-72	101,1	Не более 350
13	Марганец	мг/дм3	ГОСТ 4974-72,РД	0,01	0,1
14	Щелочность	ммоль/дм3	РД 52.24.493-2006	5,4	Не нормир.
15	Цветность	Град.	ГОСТ Р 52769-2007	10,3	Не нормир
16	Мутность	мг/дм3	ГОСТ 3351-74	1,93	Не нормир
17	Кальций	мг/дм3	ПНДФ 14.1:2.95-97	89,78	Не нормир
18	Магний	мг/дм3	Расчётный метод	89,01	50
Микробиологические показатели
1	Общие колиформные бактерии в 100 см3	КОЕ в 100 см3	МУК 4.2.1884-04	240	Не более 1000
2	Термотолерантные колиформные	КОЕ в 100 см3	3,6	Не более 100
3	Колифаги	БОЕ в 100 см3	н/о	Не более 10

В состав сооружений Соколовского гидроузла входят: земляная плотина, водослив, донный водовыпуск. Гидроузел Соколовского водохранилища построен 1952 г. по проекту Укргидроэнергопроекта 1945 г. Нормальная работа водозабора обеспечивается при уровнях воды в водохранилище от 138,25 до 132,2 м.

Забор воды из Соколовского водохранилища осуществляется с помощью четырёх водозаборных сооружений. Водозабор № 1 – сифонный; водозабор № 2 – водозаборная башня.

Водозабор № 1 рассчитан на расход – 18,0 тыс. м3/сут. Водозабор № 2 производительностью 19,5 тыс. м3/сут. Общая производительность водозаборных сооружений – 37,5 тыс. м3/сут. Также существуют две плавающие насосные станции, которые находятся в резерве, их производительность составляет 14,4 тыс. м3/сут.

Водозабор № 1 – сифонный имеет береговой водоприёмник в виде всасывающей трубы диаметром 600 мм с оголовком в виде раструба, который расположен в 15 км от береговой линии. По дну труба сифона защищена бетонными конструкциями. Растяжки оголовка закреплены на бетонных конструкциях. Состояние всасывающих линий находится в неудовлетворительном состоянии.

Водозабор № 2 – водозаборная башня, совмещенная с донным выпуском, соединена с плотиной эстакадой. Имеет 4 уровня водозаборов, водоприёмные окна расположены на отметках 137,75 м; 135,5 м; 132,2 м и 129,9 м. Каждый уровень имеет по 2 входных трубы. Два нижних яруса оборудуются зонтичными оголовками. Расход водоприемного окна – 0,044 м3/с. Скорость подхода воды – 0,08 м/с. Оголовки заглублены на 8 м, расстояние оголовков от береговой линии – 15 м. Два верхних водоприёмных окна заглушены в связи с понижением уровня воды в водохранилище. Рабочим является нижний ярус.

Сооружение имеет неудовлетворительное техническое состояние (фильтрация сквозь стенки башни, размерзание и разрыв трубопроводов в зимнее время, износ железобетонных конструкций). Общий износ составляет порядка 85%. Капитальных ремонтов на водозаборе не производилось.

Из водозаборной башни воды по двум всасывающим трубопроводам диаметром 400 мм и длиной 190 м и сифонному водозабору диаметром 600 мм и длиной 160 м поступает к насосам насосной станции I-го подъёма.

Насосная станция первого подъёма введена в эксплуатацию в 1946 году. Станция оборудована следующими агрегатами:

? 1 агрегат 300 Д 90 производительностью Q = 750 м3/час и напором

Н = 25 м двигатель 4А/315С6;

? 2 агрегат 350 Д 90В производительностью Q = 900 м3/час и напором

Н = 32 м двигатель БИР 31586УЗ;

? 3 агрегат 300 Д 40 производительностью Q = 1260 м3/час и напором

Н = 36 м двигаМ4УЗ;

? 4 агрегат 300 Д 90 производительностью Q = 1260 м3/час и напором

Н = 54 м двигаХК-4УЗ.

Насосы первого подъёма работают попарно №№ 2,3 и №№1,4.

Капитальных ремонтов на станции не производилось. Износ арматуры и стальных напорных линий составляет 90%. Насосного оборудования 60%.

  Насосная станция II подъёма расположена в одном здании с НС-I.

Станция оборудована следующими агрегатами:

? 5 агрегат 120Д 90 производительностью Q = 800 м3/час и напором

Н = 90 м двигатель А4-400Х-4МУЗ;

Вода из Несветайского водохранилища поступает непосредственно на смесители водопроводных очистных сооружений г. Новошахтинск.

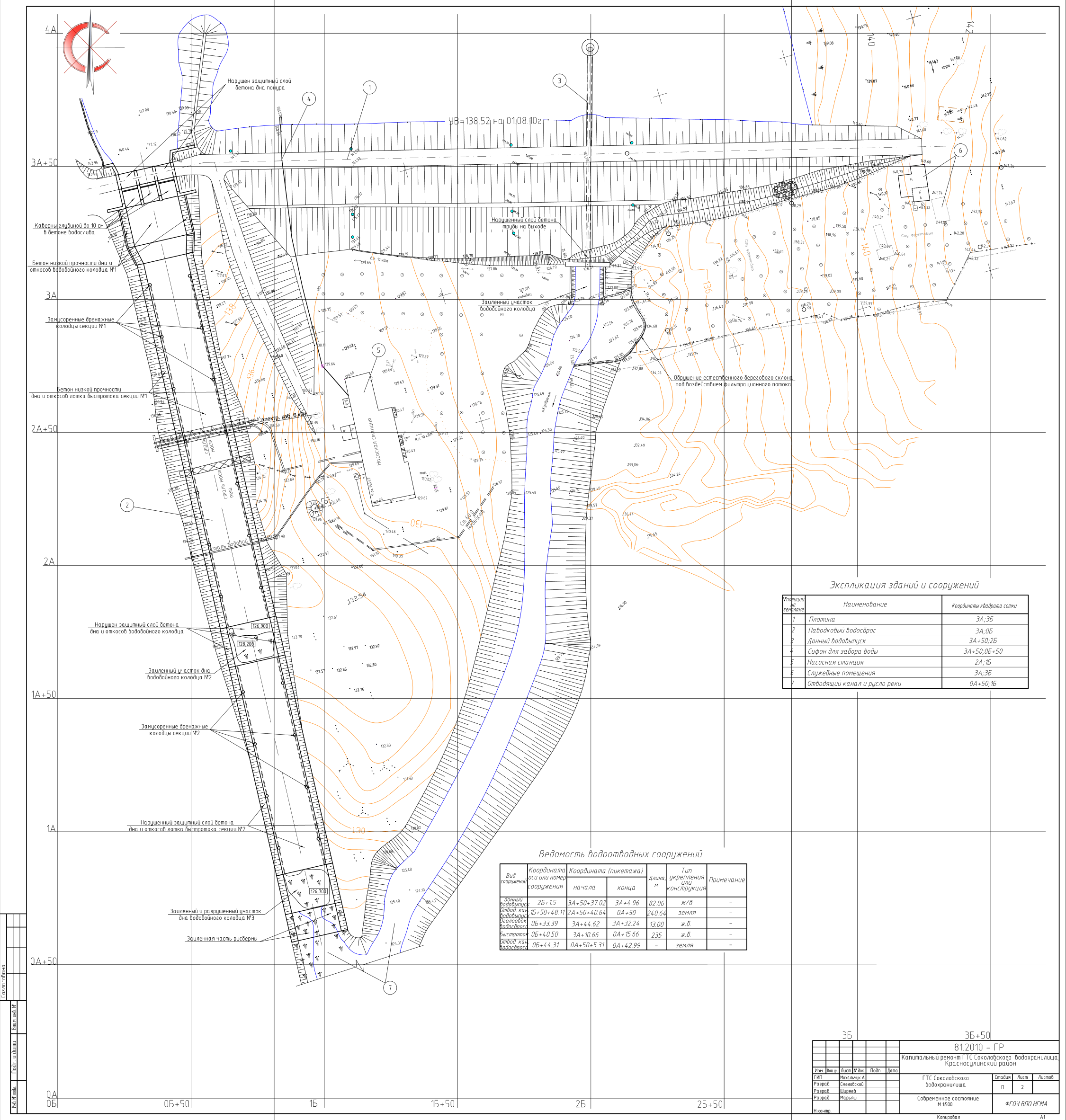

Рисунок 2 - Генеральный план Соколовского гидроузла

? 6 агрегат Д1250/125 производительностью Q = 1250 м3/час и

напором Н = 125 м двигатель А4-400Х-4МУЗ;

Агрегаты 5 и 6 находятся в резерве.

? 7 агрегат 1Д1250/125б производительностью Q = 1030 м3/час и

напором Н = 87 м двигатель А4-400ХК-4УЗ;

? 8 агрегат 1Д1250/125а производительностью Q = 1150 м3/час и

напором Н = 102 м двигатель А4-400Х-4МУЗ;

Агрегат № 8 подаёт воду на город Красный Сулин, № 7 находится в резерве.

? 9 агрегат 1Д1250/125 производительностью Q = 1250 м3/час и

напором Н = 125 м двигатель А4-400Х-4МУЗ;

? 10 агрегат Wilo SCP 300-660 DV pump производительностью

Q = 1650 м3/час и напором Н = 135 м двигатель А4-450Х-4МУЗ.

Агрегат 9 осуществляет подачу воды на город Новошахтинск, 10 находятся в резерве.

Для исключения гидравлического удара все насосы оборудованы обратными клапанами.

Водозаборные сооружения на Соколово-Кундрюченском водохранилище, в нижнем бьефе которого они расположены, имеют 3 зоны санитарной охраны:

Граница I-го пояса ЗСО проходит по левому и правому берегу протяженностью 200 м от НПУ (нормальный подпорный уровень).

В нижнем бьефе – протяженностью 200 м от оси плотины.

В верхнем бьефе – протяженностью 600 м от оси плотины.

Границы II-го пояса ЗСО проходят по левому и правому берегу протяженностью 500 м от НПУ.

В нижнем бьефе – на расстоянии 200 м от оси плотины.

В верхнем бьефе – на расстоянии 5000 м от оси плотины.

Границы III-го пояса ЗСО совпадают с границами II-го пояса.

Боковые границы по обоим берегам проходят по границе водораздела. I пояс – 3,0 км2 , II пояс – 95 км2, III пояс – 3,0 км2.

Также для Соколовского водохранилища установлена водоохранная зона шириной 500 м от уреза воды при НПУ по всей акватории водохранилища, на которой установлен специальный режим хозяйственных и иных видов деятельности с целью предотвращения засорения, заиления и истощения водных объектов, а также сохранения среды обитания объектов растительного и животного мира.

В пределах водоохранных зон запрещается:

? проведение авиационно-химических работ;

? применение химических средств борьбы с вредителями, болезнями растений и сорняками;

? использование навозных стоков для удобрения почв;

? размещение складов ядохимикатов, минеральных удобрений и горюче-смазочных материалов, площадок для заправки аппаратуры ядохимикатов, животноводческих комплексов и ферм, мест складирования и захоронения промышленных, бытовых и сельскохозяйственных отходов, кладбищ и скотомогильников, накопителей сточных вод;
