Актуализированная схема водоснабжения и водоотведения города Новошахтинска Ростовской области (стр. 31 )

Наименование организации	Показатели согласованных программ в сфере водоотведения
Водоотведение
Новошахтинский филиал	Объем отводимых сточных вод/объем сточных вод передаваемых на очистку тыс. куб. м	Объем пропущенных стоков через очистные сооружения тыс. куб. м	Объем реализации услуг, в том числе по потребителям, тыс. куб. м
Водная Компания»	всего	населению	бюджетным организациям	прочим
Сточная жидкость	3136,98	3136,98	1115,64	513,91	145,32	456,31

Таблица 52 - Баланс системы водоотведения предприятия Новошахтинского филиала Водная

Компания» за 2015 год

Наименование показателей	Ед. измерения	I кв. 2015г.	II кв. 2015г	III кв. 2015г	IV кв. 2015г	Итого за 2015 год
Сброшено сточных вод, всего	тыс. куб. м	805,54	833,20	711,93	786,32	3136,98
Реализация сточных вод, всего	тыс. куб. м	1115,64
Население	тыс. куб. м	120,28	138,13	130,23	125,27	513,91
Бюджетные организации	тыс. куб. м	41,10	38,46	30,83	34,93	145,32
Прочие	тыс. куб. м	118,65	120,26	100,86	116,65	456,31

Наблюдается тенденция к снижению поступаемых сточных вод от бюджетных организаций и жилых зданий связанная с экономным потреблением питьевой воды, в дальнейшем планируется увеличения количества сточных вод, за счет развития инфраструктуры города Новошахтинска, прокладки новых сетей в неканализированных районах и соответственно подключения новых абонентов.

В соответствии с от 01.01.2001 г. в целях улучшения санитарного состояния водных объектов города необходимо разработать проект строительства дождевой канализации.

На данный момент дождевая канализация в г. Новошахтинске отсутствует. Поверхностный сток поступает в водный объект не организованно, согласно существующему рельефу местности.

2.2.5 Результаты анализа гидравлических режимов и режимов работы элементов централизованной системы водоотведения (насосных станций, канализационных сетей) для каждого сооружения, обеспечивающих транспортировку сточных вод от самого удаленного абонента до

очистных сооружений и характеризующих существующие возможности

(резервы и дефициты по пропускной способности) передачи сточных вод на очистку

Отвод и транспортировка стоков от абонентов производится через систему самотечных трубопроводов и систему канализационных насосных станций.

Фекальные насосные станции (ФНС) предназначены для обеспечения подачи сточных вод (т. е. перекачки и подъема) в систему канализации. ФНС откачивают хозяйственно-бытовые сточные воды. Канализационную станцию размещают в конце главного самотечного коллектора, т. е. в наиболее пониженной зоне канализируемой территории, куда целесообразно отдавать сточную воду самотеком. Место расположения насосной станции выбрано с учетом возможности устройства аварийного выпуска.

В общем виде ФНС представляет собой здание, имеющее подземную и надземную части. Подземная часть имеет два отделения: приемной (грабельное) и через разделительную перегородку машинный зал. В приемное отделение стоки поступают по самотечному коллектору различных диаметров, где происходит первичная очистка (отделение) стоков от грубого мусора, загрязнений с помощью механического устройства - граблей, решеток, дробилок. ФНС оборудованы центробежными насосными агрегатами. При выборе насосов учитывается объем перекачиваемых стоков, равномерность их поступления. Система всасывающих и напорных трубопроводов станций оснащена запорно-регулирующей арматурой, что обеспечивает надежную и бесперебойную работу во время проведения профилактических и текущих ремонтов.

В работе системы водоотведения задействованы восемь насосных станций.

Фекальная насосная станция ФНС №1 расположена в пос. «Западный» по а, принимает стоки:

? от пос. Новая Соколовка из коллекторов, проходящих по улицам Можайского, Короленко, Крупской, Толстого, Кузнецкая, Молодогвардейцев, Рабоче-Крестьянская, Батурина.

? от пос. Западный по улицам Грессовская, Землячки, Демократическая, Пичугина, Веселая, Ильича, Революции, К. Либкнехта, Крупской, Щорса, Седова, К. Маркса.

Фекальная насосная станция ФНС № 2 расположена на территории центральной клинической больницы города по ул. б, принимает стоки от микрорайонов № № 1, 2 и 3, от горбольницы, с ул. Просвещения, школы № 40 по ул. Мичурина.

Фекальная насосная станция ФНС № 3, расположенная в пос. Красный Шахтер по ул. ул. б, принимает стоки от пос. Кирова, ул. Богораза, Линейная, Семашко, Дружбы, Коллективная, Фестивальная, пос. Южный, ул. Республиканская, школа № 4, Щербакова, Войнова.

Фекальная насосная станция пос. Горького, расположенная по ул. Кольцова, 3а, принимает стоки улиц Кольцова, Щусева, Белинского, ул. Мира, пос. Радио.

Фекальная насосная станция ВОС, расположенная на а, принимает стоки от ул. Перспективная, здания общества слепых.

Фекальная насосная станция пос. Самбек, расположенная Радионо-Несветаевский район примерно 3060 м по направлению на с-в, принимает стоки от пос. Самбек.

Фекальная насосная станция пос. Новая Соколовка, расположенная по ул. , принимает стоки с ул. Кленовая, Молодогвардейцев, Белорусской, Парковой, Нахимова, Киевской.

Фекальная насосная станция школы № 34, расположенная по ул. Восточная, 8ж, принимает стоки с улиц Степная, Буденного, Чекалина, Восточной, Соколова.

Оборудование станций имеет износ более 80%. Арматура и напорные трубопроводы так же нуждаются в замене.

Характеристики оборудования насосных станций приведены в таблице 53.

По данным таблицы 53 построены диаграммы, которые наглядно отображают резерв мощностей фекальных насосных станций.

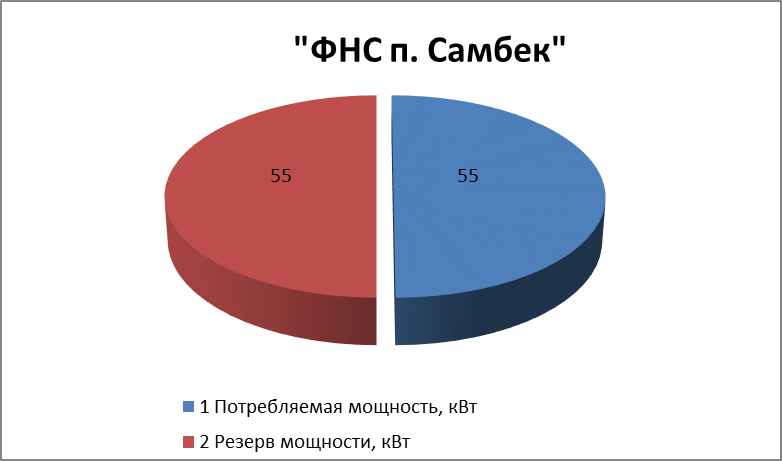

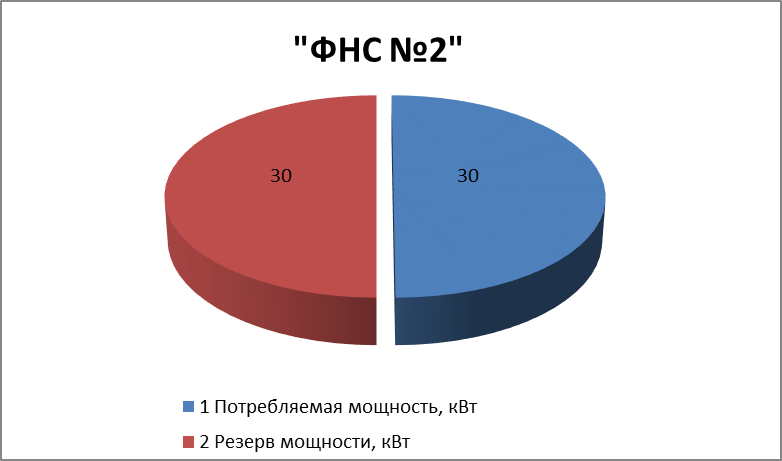

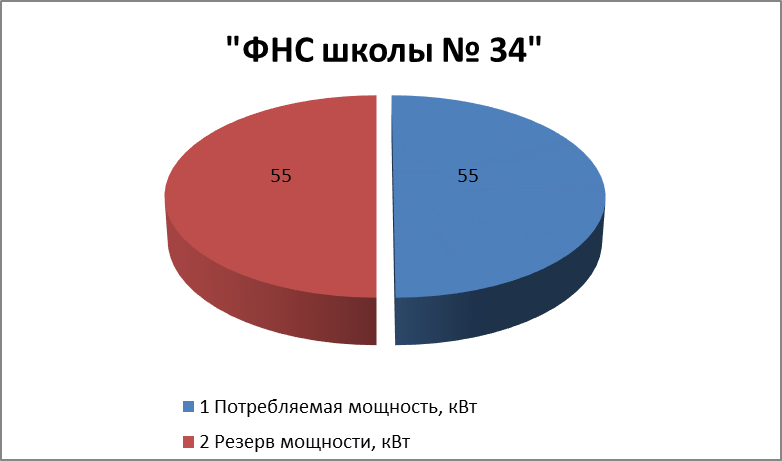

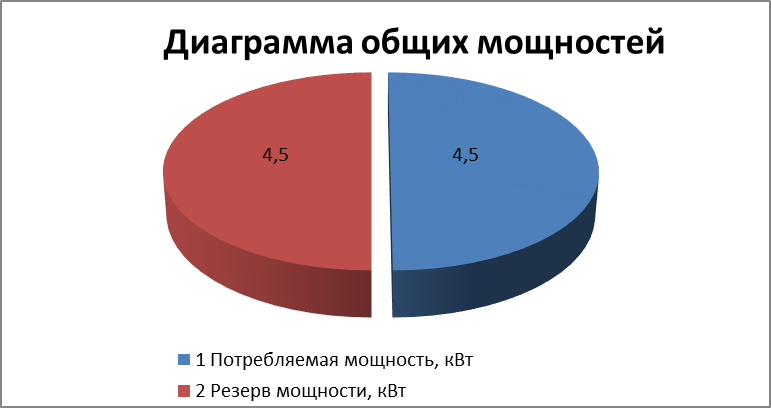

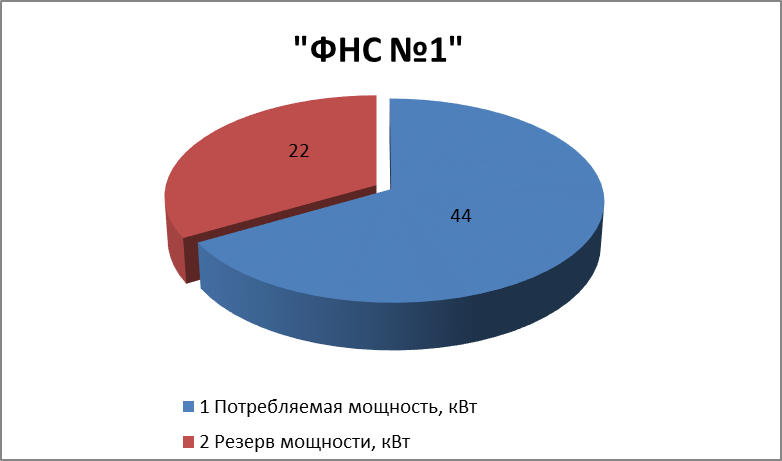

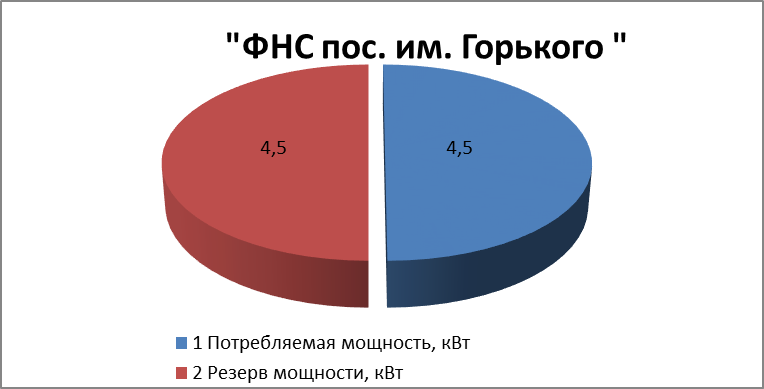

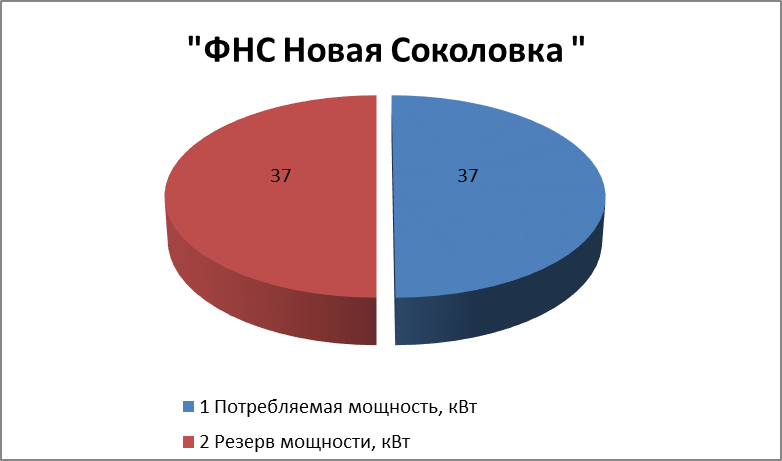

Рисунок 18 – Диаграммы мощностей фекальных насосных станций

В целях экономии энергоресурсов рабочие насосные агрегаты насосных станций необходимо оборудовать частотными регуляторами.

2.2.6 Анализ резервов производственных мощностей и возможности расширения зоны действия очистных сооружений с наличием резерва в зонах дефицита

В период с 2013 по 2028 годы ожидается увеличение объемов по приему сточных вод на комплекс очистных сооружений канализации от населения и промышленности в связи с развитием инфраструктуры города и подключения новых абонентов. Объем увеличится с 8299,6 м3/сут до 33000 м3/сут. Проектная мощность канализационной очистной станции составляет

Таблица 53 – Основные характеристики оборудования фекальных насосных станций

№ п/п	Наименование	Тип оборудования	Износ оборудования, %	Потребляемая мощность, кВт	Резервная мощность, кВт	Напор, м вод ст.	Подача, м3/час	Место расположения
1	ФНС №1	Grundfos - 3шт	новое	22	44	30	88	ул. а
2	ФНС №2	К160/30 - 2шт	80	30	30	30	160	ул. б
3	ФНС №3	К160/30 - 2шт	80	30	30	30	160	ул. б
4	ФНС1подъем Пос. Самбек	СМ-150-125-125-315/4-2шт	80	55	55	32	200	Радионо-Несветаевский район примерно 3060м по направлению на с-в
5	ФНС№6 «УПП ВОС»	ФГ81/18-2шт	80	11,5	11,5	32	80	ул. а
6	ФНС №7 «Школа №34»	СМ-125-80-315/4-2шт	80	55	55	32	200	ул. ж
7	ФНС №8»Новая Соколовка	СД250/22,5-2шт	70	37	37	22,5	250	ул.
8	ФНС №9 пос. им Горького	ФГ22,5/14,5-2шт	80	4,5	4,5	14,5	25	ул. а

25000 м3/ сут., тогда резерв по мощности в период нормального режима работы сооружений будет не достаточен и дефицит мощности составит 32%. Исходя из полученных данных необходимо увеличение мощности канализационных очистных сооружений.
