Сенсорный пульт управления представляет собой металлический шкаф, где расположены аварийные автоматы, блоки управления и программируемые блоки, обеспечивающие работу ОСК. В двери шкафа на лицевой стороне располагается сенсорный монитор*, при помощи которого осуществляется контроль, настройка и управление работой ОСК, также здесь расположена кнопка аварийного отключения работы ОСК (Внимание! Данная кнопка не отключает питание самого шкафа с блоками) и кнопки включения/выключения автоматического режима запуска программы работы ОСК.
*Сенсорный монитор является высокочувствительным и требует аккуратного и бережного обращения.
Пульт управления имеет входное напряжение 380V
Напряжение управления автоматами и блоками составляет 24V.
Напряжение на освещении кабины ОСК составляет 220V.
Пульт управления требует обязательного заземления.
Внимание! Пульт управления находится под высоким напряжением, ОТКРЫВАТЬ его запрещается. Для проведения ремонтных или сервисных работ отключите внешнее напряжение питания.
Внешний вид и органы управления

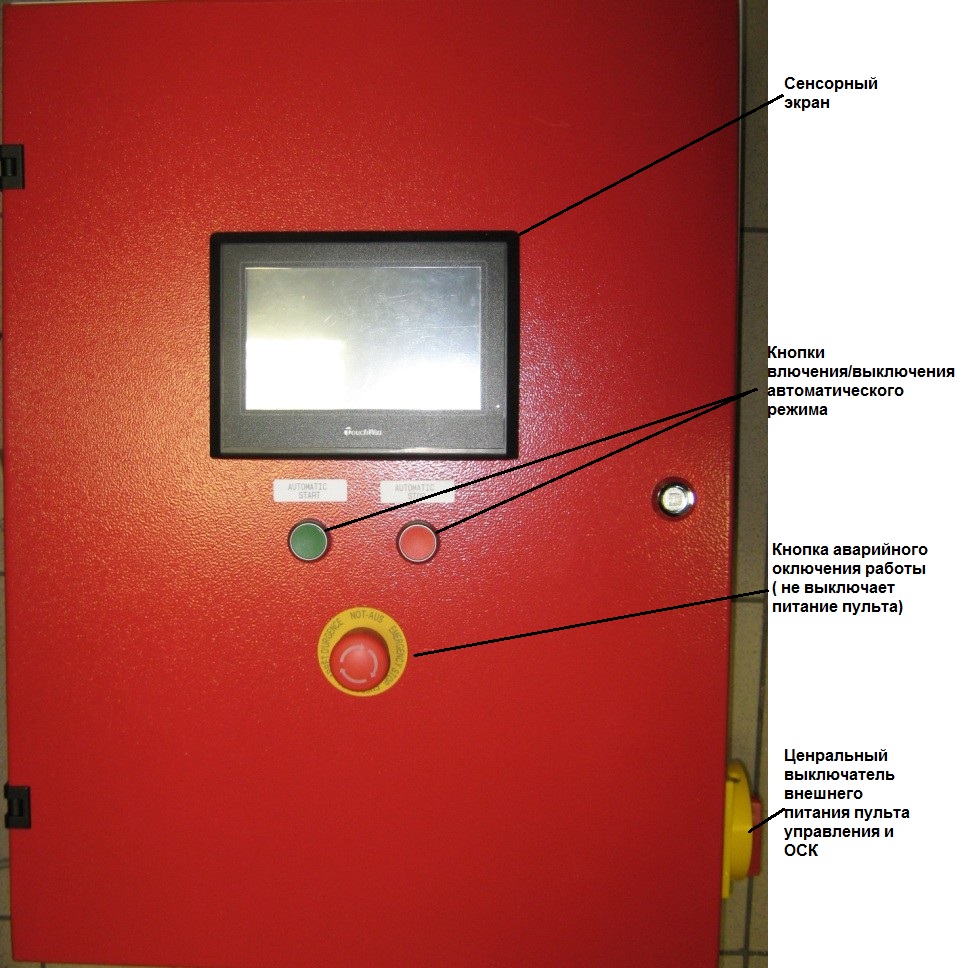

Внешний вид пульта управления (шкаф)
Правила работы на сенсорном пульте управления
Пользоваться сенсорным экраном необходимо при помощи лёгких нажатий пальцем.
Не используйте твёрдые (карандаш, ручка, отвертка, и т. д.) острые и колющие предметы для нажатия на кнопки - это может повредить экран.
Не протирайте экран агрессивными средами (растворитель, уайт-спирит и т. д).
Для протирки экрана используйте влажные салфетки или сухую мягкую ветошь.
Для включения пульта управления поверните центральный выключатель, расположенный справа на боковой панели шкафа. Поверните аварийный выключатель, расположенный по центру двери шкафа на лицевой стороне, по стрелкам, нарисованным на выключателе, выключатель отщёлкнится и выдвинится вперёд. На мониторе появится начальный экран

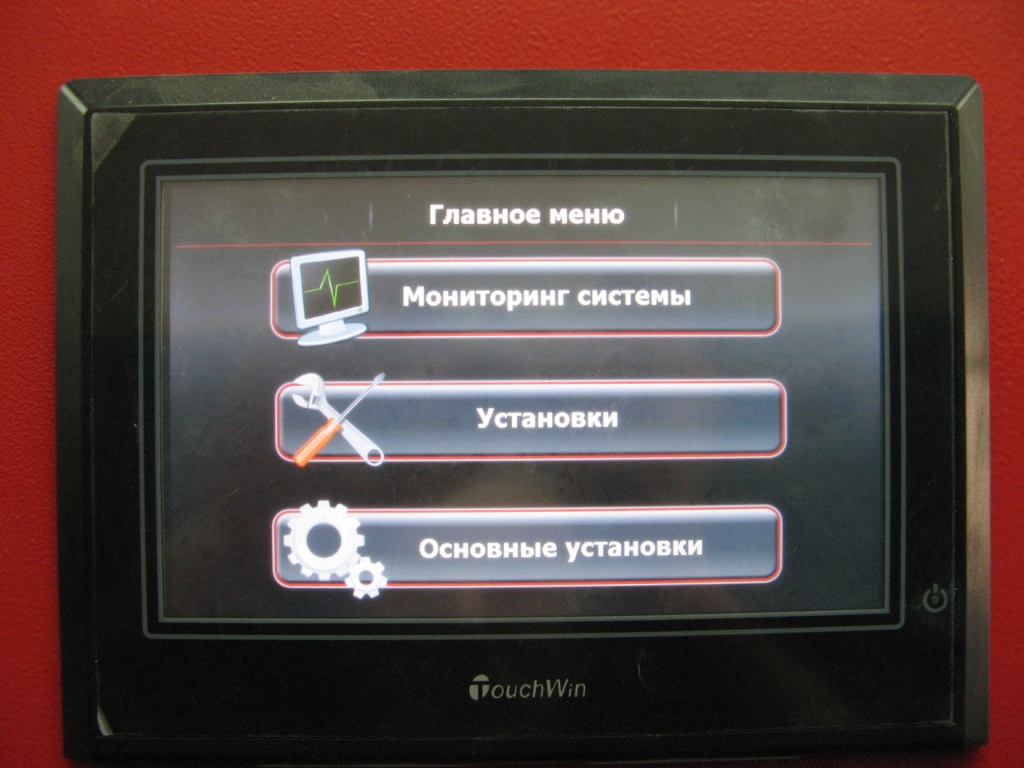

Меню начального экрана
Первая кнопка «Мониторинг систем» начального экрана обозначает вход в систему контроля и управления работой ОСК.
Вторая кнопка « Установки» обозначает вход в меню настроек параметров работы ОСК.
Третья кнопка «Основные установки» обозначает вход в меню сервисных программ.
Установка параметров работы ОСК
Перед началом работы (при необходимости) следует войти в меню настроек параметров работы ОСК, для чего слегка нажмите пальцем на кнопку «Установка параметров» и на экране появится меню настроек (см. рис ниже).
В данном меню следующие обозначения:
Кнопка влючения/выключения освещения ОСК
Строчка установки температуры режима «Окраска».
Строчка установки времени продувки кабины ОСК после режима «Окраска».
Строчка установки температуры и времени режима «Сушка».
Строчка установки времени охлаждения кабины ОСК по окончании режима «Сушка».
Кнопка возврата в заводские настройки.
Кнопка «НАЗАД» - Возврат со стрелкой является возвратом в предыдущее меню.

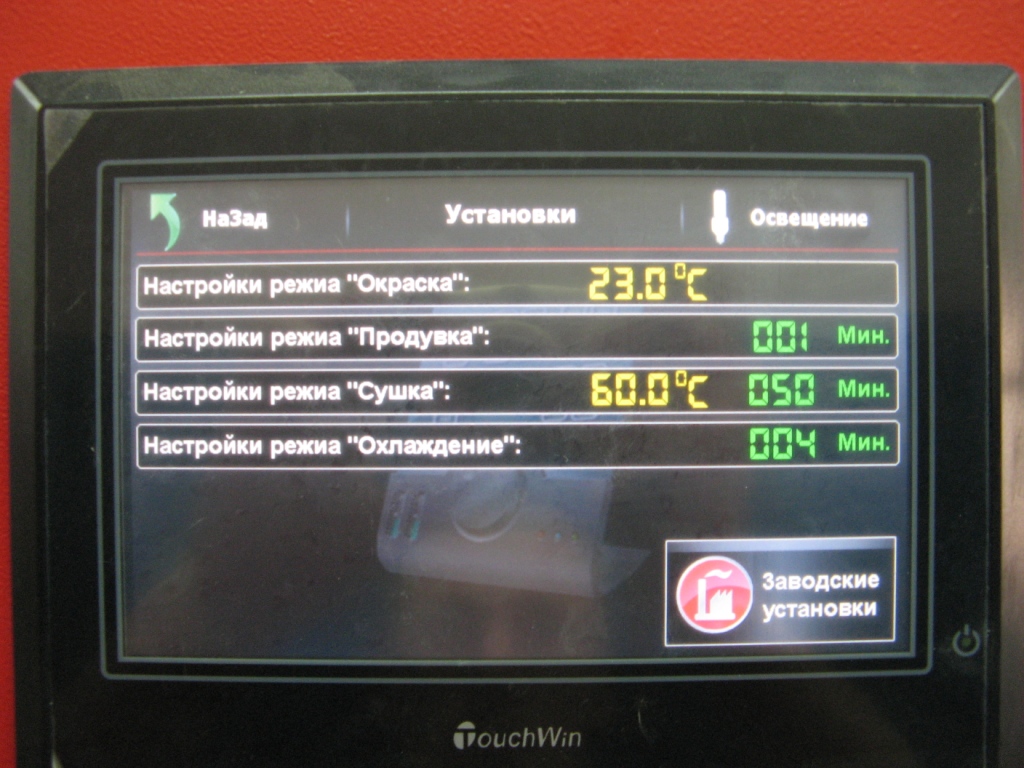

Меню экрана настроек работы режимов ОСК
После того, как вы вошли в меню настроек режимов, для их изменения слегка нажмите на цифры указывающие температуру или время и на экране данный параметр будет выделен и появится цифровое табло для внесения изменений (см. рис ниже).

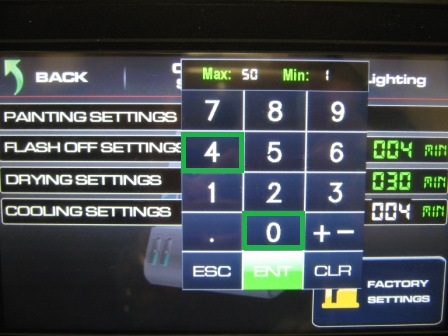

Меню экрана настроек параметров температуры
При помощи цифрового табло наберите необходимое число и нажмите кнопку «ENT» - Ввод, изменяемый параметр будет установлен.
Меню экрана настроек параметров времени
*Для возврата в заводские настройки нажмите кнопку «Заводские настройки» и все параметры вернутся в установленные на заводе.
* заводские настройки соответствуют следующим параметрам:
Температура в режиме «Окраска» 20 гр. С
Время продувки после режима «Окраска» 4 минуты.
Температура в режиме «Сушка» 60гр. С.
Время режима «Сушка» 30 минут.
Время режима «Охлаждения» после сушки 4 минуты
Данные параметры установлены на заводе и изменению не подлежат.
После внесения настроек нажмите кнопку «НАЗАД » и вы вернётесь в Меню начального экрана.
Монитор контроля и работы ОСК
Находясь в меню начального экрана, нажмите кнопку «Мониторинг системы и на табло появится экран контроля и управления работой системы (см. рис ниже).
1 3 2 4
Экран контроля и управления работой системы
Данный экран содержит следующие обозначения и органы управления:
А - Кнопка включения/выключения освещения ОСК
В – Кнопка включения режима «Окраска».
С – Кнопка включения режима «Продувка».
D – Кнопка включения режима «Сушка».
Е – Кнопка включения режима «Охлаждение».
1 – Индикатор работы горелки.
2 – Индикатор работы вентилятора теплогенераторной группы (приток).
3 – Индикатор работы вентилятора экстракторной группы (вытяжка).
4 – Экран даты и времени (устанавливается на заводе или специалистом сервисной организации)
«ВАСК» - Кнопка возврата в предыдущее меню.
Показатель температуры (схематичный и цифровой)
Режимы запуска ОСК
Пульт управления имеет автоматическую и ручную систему запуска работы. В Автоматическом режиме запуска, после внесения параметров работы, нажмите кнопку «Автоматический старт», камера запустится и войдёт в режим работы «Окраска». Для перехода в режим «Сушка» на мониторе контроля работы будет активна кнопка «Сушка», при нажатии этой кнопки переход в этот режим и все установленные параметры будут срабатывать автоматически (РЕКОМЕНДУЕМЫЙ РЕЖИМ ЗАПУСКА ОСК).
В ручном режиме запуска на мониторе контроля работы на каждый из этих режимов есть кнопки, включающие их. Переход из одного режима в другой или отдельно на один из них, производится в ручную.
Установка языка монитора
Для установки языка на экране монитора необходимо из начального меню монитора нажатием кнопки «Меню сервисных программ» войти в программу установки и просмотра сервисных программ. На экране появится меню этих программ (см. рис. Ниже)

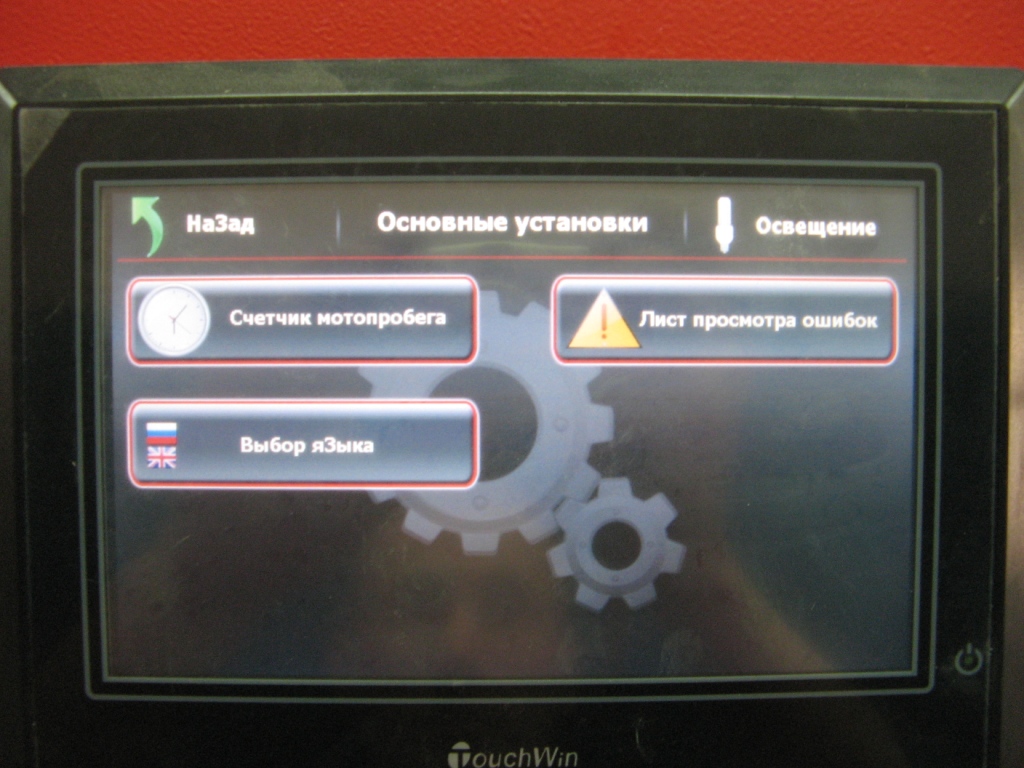

Меню сервисных программ
Меню сервисных программ содержит следующие обозначения:
А – Кнопка входа в меню установки языка монитора.
В – Кнопка входа в экран просмотра таймера работы ОСК.
С – Кнопка входа в экран просмотра ошибок возникших при работе ОСК и пульта управления.
Находясь в данном меню нажмите кнопку «Выбор языка» и на открывшемся экране выберите необходимый язык, нажав на соответствующую кнопку (см. рис. Ниже).
После установки языка нажмите кнопку «Возврат» и вернитесь в меню сервисных программ.
Просмотр «Таймера Времени» работы ОСК
Для просмотра таймера работы ОСК из экрана «Меню сервисных программ» нажатием кнопки «Счетчик мотопробега» » вы перейдёте в экран с показаниями времени работы ОСК.
*1 - Первая строчка обозначает время работы камеры за последний сеанс.
*2 - Вторая строчка показывает общее время работы ОСК с момента установки и пуска в эксплуатацию.
* Данные показания считаются автоматически и изменению не подлежат.

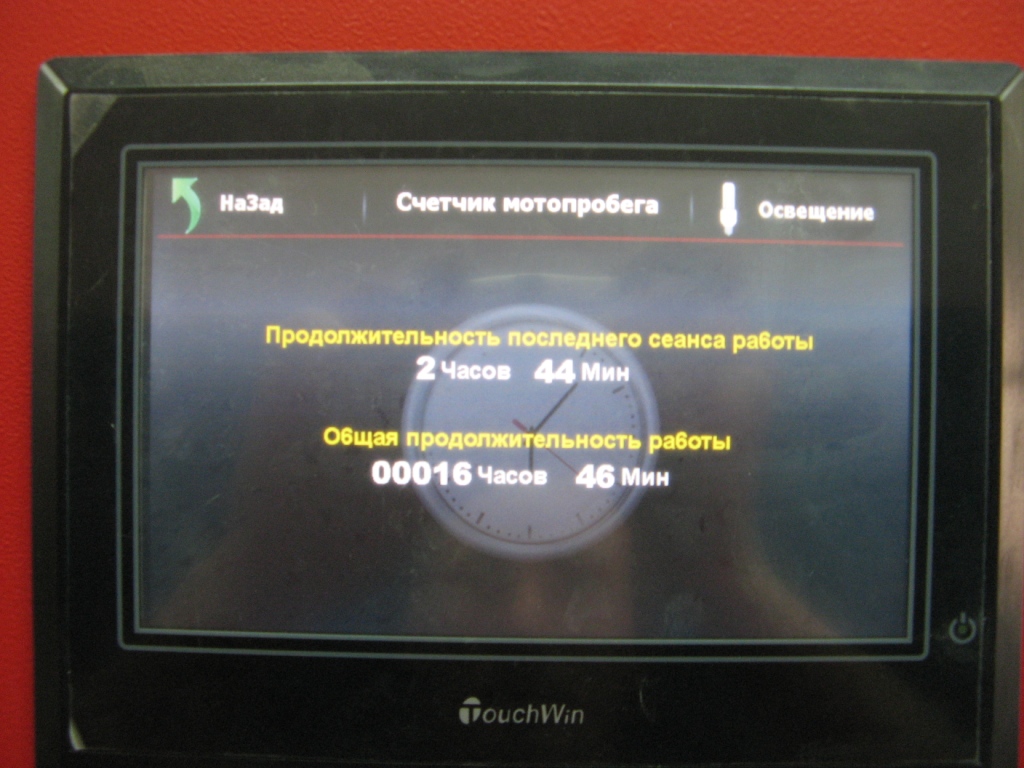

Монитор показаний времени работы ОСК
По окончании просмотра времени работы ОСК нажмите кнопку «Возврат» и вернитесь в меню сервисных программ.
Просмотр листа Ошибок
Для просмотра листа ошибок из меню сервисных программ нажатием кнопки «Лист ошибок» вы переходите в экран просмотра ошибок возникших при работе ОСК и пульта управления.

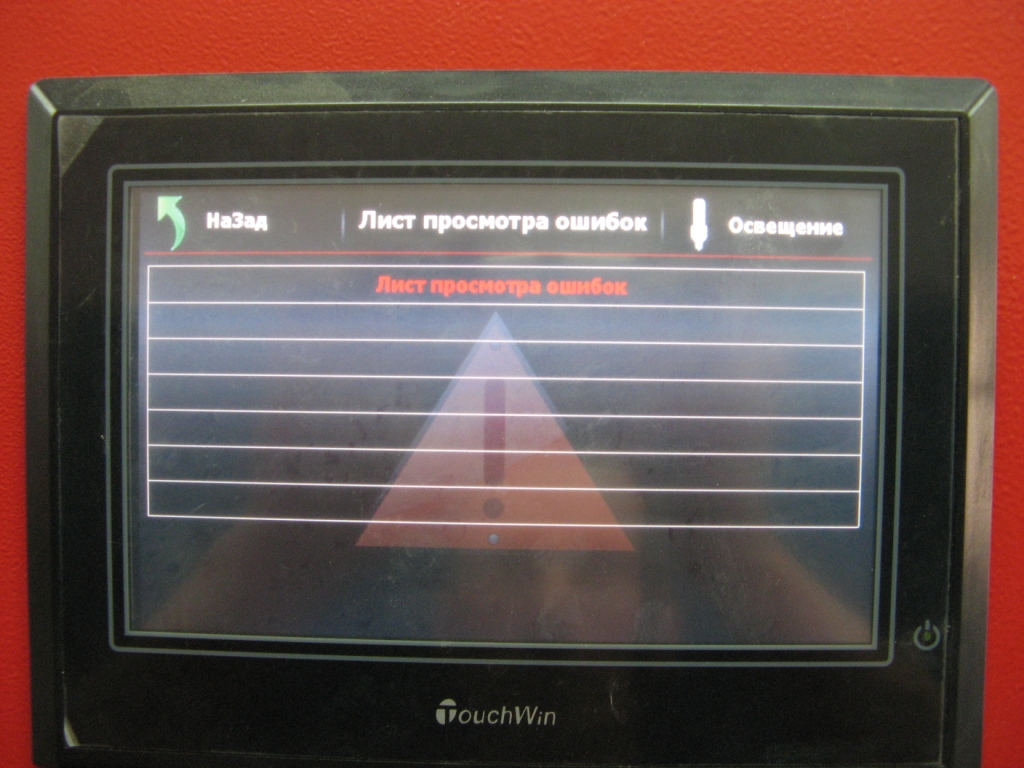

Экран «Лист ошибок»
На данном экране отображаются все ошибки, возникшие в результате работы камеры и пульта управления. Ошибки, возникшие в результате эксплуатации или при использовании кнопки аварийной остановки, отображаются но не запоминаются. Ошибки, возникшие в результате сбоя работы системы или перебоя питания или неправильной эксплуатации, отображаются и запоминаются. Произвести сброс и очистку данного листа может только специалист завода производителя или уполномоченный сервисный персонал.
По окончании просмотра листа ошибок нажмите кнопку «Возврат» и ветнитесь в меню сервисных программ. Повторное нажатие этой кнопки вернёт вас в начальное меню.
Обращаем ваше внимание, что на всех экранах где отображается кнопка « Свет» она активна и позволяет включить или выключить освещение кабины камеры.
Ообслуживание пульта управления ОСК
Любые работы внутри пульта управления могут производиться только при полностью отключённом электрическом питании и уполномоченным сервисным персоналом.
Сенсорный экран можно протирать только сухой мягкой ветошью или влажными салфетками на основе спирта. Применение Других материалов или агрессивных сред ЗАПРЕЩЕНО.
Электрические схемы приведены в разделе Техническое обслуживание ОСК и сервисная информация.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ОСК И СЕРВИСНАЯ ИНФОРМАЦИЯ
Техническое обслуживание.
Благодаря записям журнала эксплуатации ОСК и показаниям счетчика рабочих часов ОСК следует производить плановое периодическое обслуживание узлов и агрегатов окрасочно-сушильной камеры.
Заслонка рециркуляции теплогенераторной группы:
Каждые 250 рабочих часов работы окрасочно-сушильной камеры следует производить визуальный контроль работы воздушной заслонки рециркуляции.
Если воздушная заслонка не поднимается в режиме сушки:
-Давление воздуха, поступающего на пневматическое реле, может быть недостаточно. В этом случае следует проверить давление на компрессоре, а также воздуховод и продуктивность работы компрессора.
-Проверьте, не происходит ли утечка воздуха. Если утечка существует, загерметизируйте воздуховоды.
|
