(3.21)
В справочниках приводятся значения ?для квадратичной зоны сопротивления. В табл.3.1 даны значения эквивалентной шероховатости для некоторых видов труб [1, 5].
Таблица 3.1
Вид и состояние труб | ?э, мм |
Трубы тянутые из стекла и цветных металлов, новые | 0,001-0,002 |
Трубы тянутые стальные бесшовные, новые | 0,01-0,02 |
То же, после нескольких лет эксплуатации | 0,15-0,30 |
То же, после длительной эксплуатации, со следами коррозии | 0,50-2,0 |
Трубы стальные сварные, новые | 0,03-0,10 |
То же, с незначительной коррозией | 0,10-0,20 |
То же, сильно заржавленные | 0,80-1,50 |
Трубы чугунные, новые | 0,20-0,50 |
То же, бывшие в эксплуатации | 0,50-1,50 |
Трубы бетонные | ~0,5 |
Коэффициенты местных сопротивлений?в общем случае зависят от режима движения (Re), расстояния между двумя МС (L), степени открытия запорного устройства и от вида МС.
В квадратичной зоне сопротивления
. Справочники приводят сведения о?именно для этой зоны.
При ламинарном движении нужно учитывать поправку Вк формуле (3.14), которая для потерь давления будет иметь вид:
(3.22)
где указанная поправка может быть ориентировочно определена из следующих данных [10]:
Re | 10 | 50 | 80 | 150 | 300 | 500 | 800 | 1000 | 1500 | ?2300 |
B | 60 | 16 | 9 | 5 | 2,5 | 1,7 | 1,6 | 1,4 | 1,3 | 1 |
Все справочные данные приводятся для одиночного МС, к которому жидкость подходит с неискаженной эпюрой скоростей u.
К таким эпюрам относится парабола (ламинарный режим; ?= 2,
), описываемая формулой
, (3.23)
где J– гидравлический уклон,
; (3.24)
?hl и ?pl – потери соответственно напора и давления по длине потока l; ? – кинематический коэффициент вязкости, м2/с; r – радиус трубы, м; y – текущая координата для рассматриваемого слоя жидкости.
Любое МС искажает поле скоростей. Если между двумя смежными МС расстояние Lнедостаточно для восстановления нарушенной эпюры, то к МС № 2 поток подойдет с искаженной эпюрой, и коэффициент?2не будет соответствовать указанному в справочнике или полученному расчетом. По опытным данным общий коэффициент нескольких близко расположенных МС бывает меньше арифметической суммы отдельных?, присущих этим МС, т. е.
[9].
Базовой длиной между двумя МС, достаточной для выравнивания поля скоростей, считают
(3.25)
Расчетным путем можно определить потери энергии:

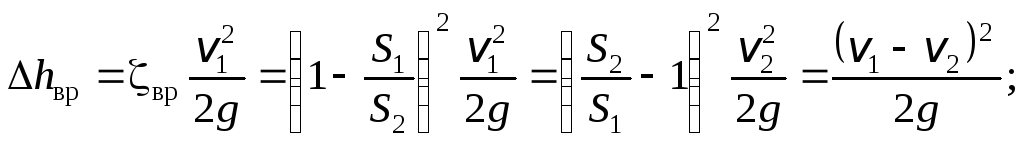

• от внезапного расширения потока от сечения S1до сеченияS2>S1
(3.26)
при S2>>S1(выход потока из трубы в резервуар сv?0)
;

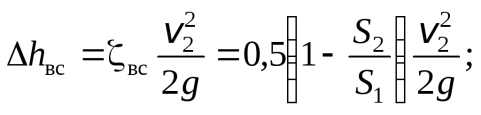

• от внезапного сужения потока от сечения S1 до сеченияS2<S1
(3.27)
при S1>>S2(вход в трубу из резервуара)
.

Данные о?при сочленении двух плавных колен приведены нарис.3.2[1].
Коэффициент сопротивления диафрагмы ?д, расположенной внутри трубы постоянного сечения (рис.3.3),
(3.28)
где
; ?д – коэффициент сжатия струи (по [5]),
(3.29)

Коэффициент сопротивления сварного стыка на трубопроводе
(3.30)
где ? – высота сварного стыка (шва), выступающего внутрь трубы; d– внутренний диаметр трубы.
Возрастание гидравлического сопротивления, вызванное сварными швами, определяется формулой
(3.37)
где ?1, ? – сопротивление трубопровода, соответственно, с учетом и без учета сварных швов; l – расстояние между стыками (длина труб).
Примеры решения задач
Пример 3.1. Определить направление движения реальной жидкости и вид местного сопротивления в наклонном трубопроводе при следующих исходных данных:
геодезическая отметка сечений z1= 2 м, z2= 6 м;
манометрическое давление p1= 0,1 МПа, p2= 0,05 МПа;
диаметры трубопровода d1= 200 мм, d2= 120 мм;
расход жидкости ![]()
кинематический коэффициент вязкости жидкости ![]()
Решение. Жидкость должна двигаться от области с большей полной удельной энергией в область с меньшей энергией.
Полная удельная энергия в сечении 1-1 и 2-2 согласно (3.12):

![]()
![]()
Жидкость движется от сечения 1-1 к сечению 2-2, если Е1>Е2, и наоборот.

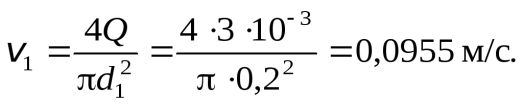

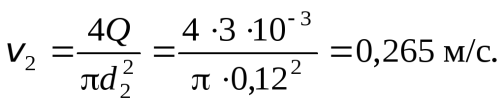

Для определения Е1 и Е2 нужны сведения о средних скоростях v1 и v2, коэффициентах Кориолиса ?1 и ?2 и плотности ?. Используя формулу расхода (3.5),имеем
![]()
![]()
![]()
![]()
Коэффициент Кориолиса зависит от режима движения и вида потока. В задаче поток напорный, т. е. для круглого сечения
– ламинарный режим;?= 2;
– турбулентный режим;? ? 1.

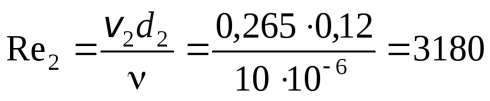

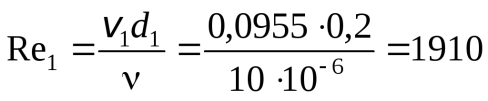

Заданному ? согласно табл.1.1 соответствует жидкость из группы минеральных масел
. Для более точного установления?можно воспользоваться справочными данными, например [1, с.314], жидкости с
соответствует масло АМГ-10,![]()

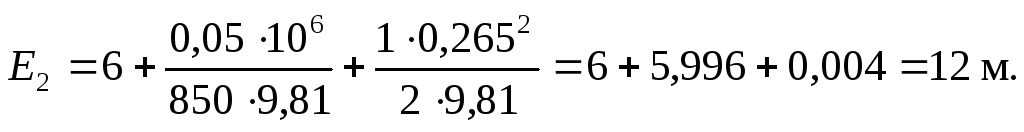

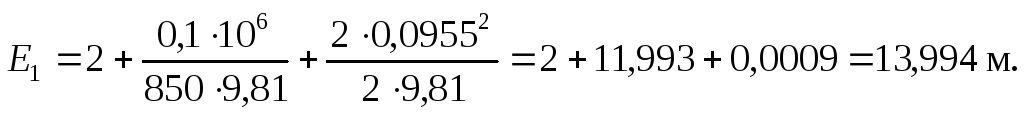

При этом:
![]()
![]()
Так как Е1 > Е2, масло движется от сечения 1-1 к сечению 2-2, а местное сопротивление называется внезапным сужением потока.
Пример 3.2.Вода для поливки улиц поступает из накопителя в цистерну емкостьюV= 10 м3за времяtпо трубопроводу диаметром (условный проход) d = 50 мм и длиной l = 10 м. На трубопроводе имеется регулируемый пробковый кран с коэффициентомместногосопротивления ?кр. При ?кр = 40 цистерна наполняется за t1 = 1 ч. На какой угол ? надо установить рукоятку крана, чтобы вдвое сократить время наполнения цистерны (t2 = 0,5 ч)? Принять для трубопровода трубу стальную тянутую, новую; высотойhпренебречь. Уровень воды в накопителе за время заправки цистерны постоянен. Данные для решения:
?, град | 0 | 10 | 20 | 30 | 40 | 45 | 50 |
?кр | 0 | 0,4 | 1,9 | 6 | 20 | 40 | 102 |

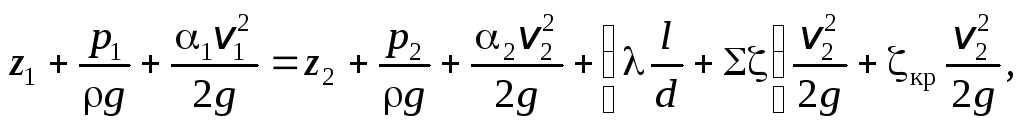

Решение. Составим уравнение Бернулли по типу (3.12), включающее данные о потерях в местных сопротивлениях. С этой целью проведем плоскость сравнения 0-0 по оси трубы, зададим начальное сечение 1-1 по свободной поверхности воды в накопителе, а сечение 2-2 на выходе из трубы. Тогда:
![]()
где z1=H;z2= 0;р1=р2=ра;v1?0;
;
– вход из накопителя в трубу;
– для прямого колена с?= 90°[1].
|
