Руководство по эксплуатации цифровых видеорегистраторов (стр. 2 )

Общее
Поддержка стандартов	NTSC/PAL
Видеовход	Байонетный разъем, под 75-Омный кабель x 4
Видеовыход	Комбинированный выход x1
Разрешение в режиме реального времени	NTSC: 4Ч 30 к\с PAL : 4Ч 25 к\с
Аудио
Аудиовход	RCA x1
Аудиовыход	RCA x1
Частота дискретизации	16  кбит/сек АДИКМ (адаптивная дифференциальная импульсно-кодовая модуляция)
Запись
Формат сжатия видео	H.264
Скорость записи （4 канала）	NTSC: 120 к\с (30 к\с на канал) PAL: 100 к\с (25 к\с на канал)
Разрешение записи (на канал)	NTSC: 720x480 PAL: 720x576
Качество записи	Очень высокое/высокое /нормальное/низкое
Режим записи	Автоматическая запись после запуска двигателя автомобиля (загрузка системы приблизительно 30 секунд). Автоматическое сохранение данных на SD-карту памяти в случае повреждения жестокого диска. Продолжительность записи после выключения двигателя от 1-10 минут.
Запись звука	22.05 кГц
Дисплей
Тип дисплея	Полноэкранный режим/квадро-режим/ 9 делений на экран
Частота воспроизведения	NTSC: 720 x 480 / PAL: 720 x 576
Тревога
Тревожный вход /релейный выход	6 тревожных входов / 2 релейных выхода
Функции тревоги	Переход в полноэкранный режим /зуммерный сигнал /активация реле /вывод видео на экран
Хранение данных и резервное копирование
Хранение данных	1：SD Card (до 64ГБ)
Резервное копирование	USB флеш-накопитель – первичные данные или видео файлы
Прошивка	Перепрошивка через USB
Совместимость USB накопителей
Производитель	Модель
Sony	USM1GJX (1ГБ) /USB4GJX (4ГБ)
Transcend	JetFlash (4ГБ)
Adata	C802 (8ГБ)
Воспроизведение и поиск записи
Режим просмотра записи	Поиск по времени / поиск по списку - событие/время
Тип события	Включение/выключение /потеря видеосигнала/тревожных вход-выход /форматирование жесткого диска /G-сенсор/ система мониторинга давления шин / скорость автомобиля/ настройка времени
Данные автомобиля
GPS	Встроенный GPS/функция калибровки времени
G-сенсор	Встроенный G-сенсор/частота дискретизации 30 Гц
Система мониторинга давления шин	Беспроводной датчик давления  шин (опционально)
Настройки дисплея	Канал/номер автомобиля /время/скорость/температура/ статус записи/выставляемый индикатор потери видеосигнала вкл/выкл
Настройки и прочие функции
Поддержка языков	Английский/китайский/русский…
Настройки камеры	Яркость /оттенок/контрастность/насыщенность цвета
Защита	Пользовательский пароль/защита паролем форматирования жесткого диска
Экранное меню и интерфейс системы управления
Номер автомобиля	Номер автомобиля до 8 знаков, настройка параметров записи и изображения
Дистанционное управление	Мини ИК
Потребляемая мощность
Источник питания	Постоянный ток 12 В Вкл\выкл питание регулируется резервным питанием При выключенном резервном питании запись продолжается
Выходное напряжение	12 В постоянный ток 1.5 A регулируется резервным питанием
Прочее
Рабочая температура	-20~+60 °C
Размеры	202x50x83 мм.
Чистая масса (без упаковки)	700 г.

Технические характеристики: DV-3718

General
Поддержка стандартов	NTSC/PAL
Видеовход	Байонетный разъем, под 75-Омный кабель x8
Видеовыход	Комбинированный выход  x1
Разрешение в режиме реального времени	NTSC: 8Ч 30 к\с PAL: 8Ч 25 к\с
Audio
Аудиовход	RCA x1
Аудиовыход	RCA x1
Частота дискретизации	16  кбит/сек АДИКМ (адаптивная дифференциальная импульсно-кодовая модуляция)
Запись
Формат сжатия видео	H.264
Скорость записи （4 канала）	NTSC: 240 к\с (30 к\с на канал) PAL: 200 к\с (25 к\с на канал)
Разрешение записи (на канал)	NTSC: 720x480 PAL: 720x576
Качество записи	Очень высокое/высокое /нормальное/низкое
Режим записи	Автоматическая запись после запуска двигателя автомобиля (загрузка системы приблизительно 30 секунд). Автоматическое сохранение данных на SD-карту памяти в случае повреждение жестокого диска. Продолжительность записи после выключения двигателя от 1-10 минут.
Запись звука	22.05 кГц
Дисплей
Тип дисплея	Полноэкранный режим/квадро-режим/ 9 делений на экран
Частота воспроизведения	NTSC: 720 x 480 / PAL: 720 x 576
Тревога
Тревожный вход /релейный выход	6 тревожных входов / 2 релейных выхода
Функции тревоги	Переход в полноэкранный режим/зуммерный сигнал /активация реле /вывод видео на экран
Хранение данных и резервное копирование
Хранение данных	1 - SD Card (до 64ГБ)
Резервное копирование	USB флеш-накопитель – первичные данные или видео файлы
Прошивка	Перепрошивка через USB
Совместимость USB накопителей
Производитель	Модель
Sony	USM1GJX (1 ГБ)/USB4GJX (4ГБ)
Transcend	JetFlash (4ГБ)
Adata	C802 (8ГБ)
Воспроизведение и поиск записи
Режим просмотра записи	Поиск по времени /поиск по списку - событие/время
Тип события	Включение/выключение /потеря видеосигнала/тревожный вход-выход /форматирование жесткого диска /G-сенсор/ система мониторинга давления шин/скорость автомобиля/ настройка времени
Данные автомобиля
GPS	Встроенный GPS/функция калибровки времени
G-сенсор	Встроенный G-сенсор/частота дискретизации 30 Гц
Система мониторинга давления шин	Беспроводной датчик давления  шин (опционально)
Настройки дисплея	Канал/номер автомобиля /время/скорость/температура/ статус записи/выставляемый индикатор потери видеосигнала вкл/выкл
Настройки и прочие функции
Поддержка языков	Английский/китайский/русский…
Настройки камеры	Яркость /оттенок/контрастность/насыщенность цвета
Защита	Пользовательский пароль/защита паролем форматирования жесткого диска
PTZ протоколы	Поддерживает PELCO P/PELCO D
Экранное меню и интерфейс системы управления
Номер автомобиля	Номер автомобиля до 8 знаков, настройка параметров записи и изображения
Дистанционное управление	Мини ИК
Потребляемая мощность
Источник питания	Постоянный ток 9~36 В Вкл\выкл питание регулируется резервным питанием При выключенном резервном питании запись продолжается
Выходное напряжение	12 В постоянный ток 1.5 A регулируется резервным питанием
Прочее
Рабочая температура	-20~+60 °C
Размеры	202x50x191 мм.
Чистая масса (без упаковки)	1.05 кг.

*Все технические характеристики могут быть изменены без предварительного уведомления.

2. Технические характеристики

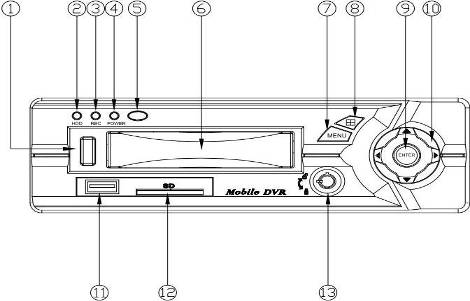

2.1 Передняя панель DV-2718

Индикаторы и функциональные кнопки
Наименование	Функция
1	HDD Remove Button	Нажмите чтобы извлечь жесткий диск из видеорегистратора
2	HDD LED	Индикатор мигает при сохранении каких-либо данных
3	REC LED	Запись – индикатор горит постоянно, стоп - индикатор погашен, запись данных на SD-карту – индикатор мигает
4	POWER LED	При включенном питании индикатор горит
5	IR Receiver	Принимает сигнал от дистанционного управления
6	HDD Tray	Съемный контейнер для установки 2.5 SATA HDD
7	MENU Button	Меню настроек
8	QUAD/PIP Button	Нажмите эту кнопку для перехода в другой режим дисплея
9	ENTER Button	Кнопка подтверждения операции
10	Direction Control	Кнопка вверх/вниз/влево/вправо
11	USB Backup	Нажмите если необходимо сделать резервную копию файлов на USB накопитель
12	SD Slot	В случае отсутствия жесткого диска, все данные сохраняются на SD-карту памяти
13	Removable HDD lock	Блокировка жесткого диска и питания

Передняя панель  DV-3514/DV3718
