Руководство по эксплуатации цифровых видеорегистраторов (стр. 4 )

Кнопка меню：

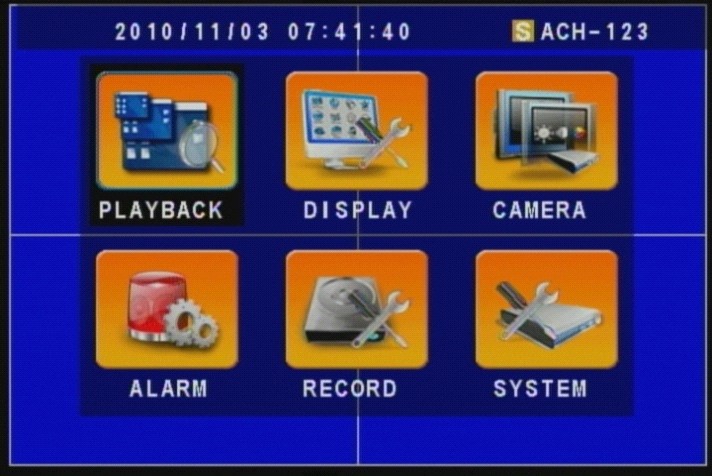

Что бы зайти в меню настроек нажмите кнопку “MENU”, расположенную на передней панели видеорегистратора. Меню настроек имеет еще 6 подменю настроек. Выберите необходимое подменю используя кнопки перемещения.

Кнопки перемещения:

Нажатием на кнопку перемещения вы можете выбрать необходимый вам пункт меню или же необходимую настройку.

В режиме управления PTZ эта кнопка исполняет функцию движения (вверх, вниз, вправо или влево)

Кнопка меню так же используется как кнопка выхода. Нажатием на кнопку “MENU” в подменю настроек вы вернетесь в предыдущее меню, сохранив при этом все измененные настройки.

ENTER：

Кнопка enter используется в качестве кнопки подтверждение операции. На странице главного в меню, после выбора категории настроек, нажмите “enter” чтобы перейти в необходимое вам подменю настроек.

  QUAD：

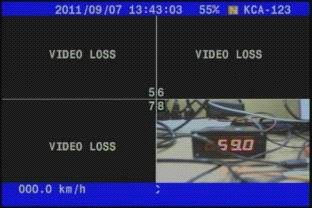

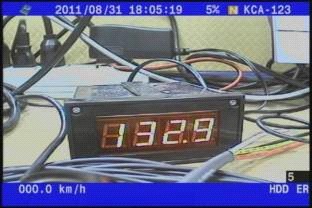

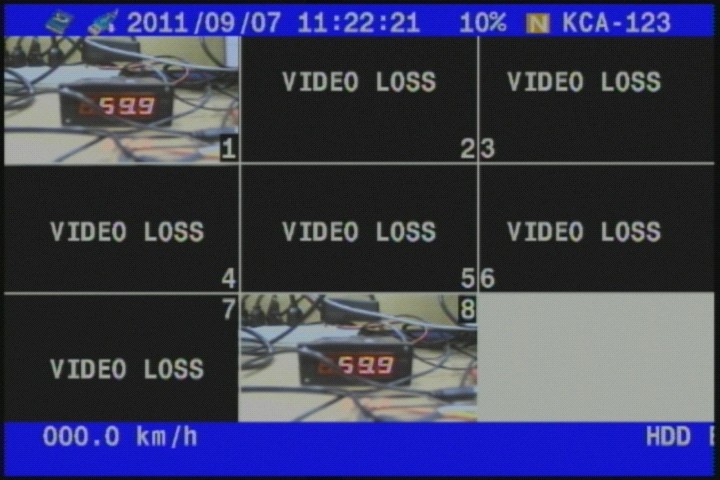

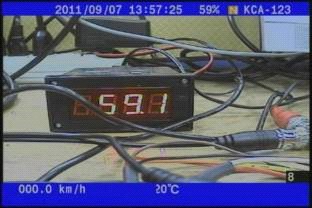

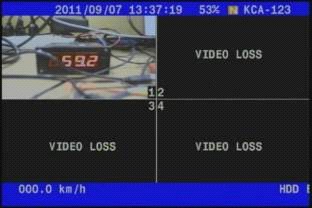

Нажмите эту кнопку в режиме мониторинга, чтобы изменить режим просмотра. Каждый раз, нажимая эту кнопку, режим изображения на экране будет изменяться следующим образом:

номера видеоканалов：

Используйте номера видеоканалов, чтобы выбрать просмотр с необходимой вам камеры.

3. Установка оборудования

Процедура установки оборудования, описанная ниже, должна быть выполнена только квалифицированным обсуживающим персоналом или же теми, кто отвечает за установку оборудования.

3.1 Основные установки

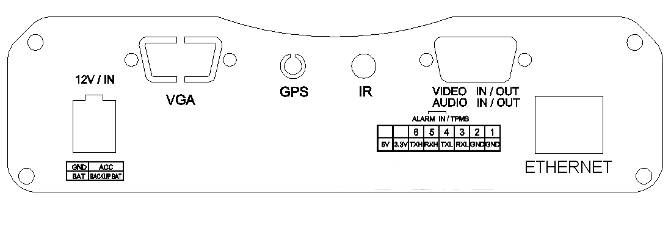

DV-2718

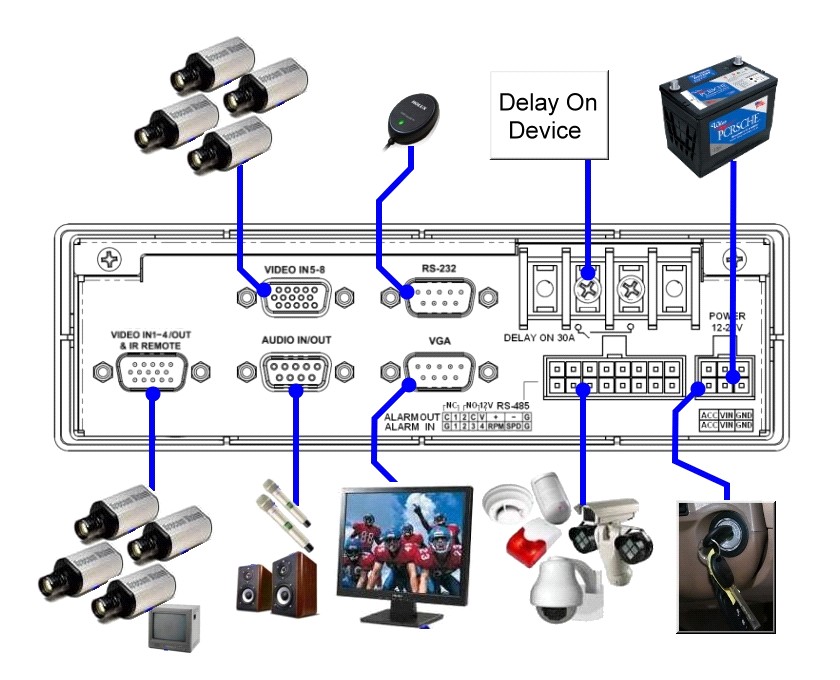

Обратите внимание на схему подключения оборудования, которое может быть подключено к автомобильному видеорегистратору.

Различное оборудование, приведенное в схеме используется только в качестве ознакомительной информации

Источник

питания

камеры

DV-3514

  Не имеет

  подключений

DV-3718

Источник

питания

камеры

3.1.1 Установка жесткого диска

Установите 2.5 SATA или SSD накопитель в съемный контейнер для жесткого диска. Ниже приведена пошаговая инструкция по установке жестокого диска.

Откройте замок безопасности видеорегистратора, потом нажмите кнопку рядом с контейнером, чтобы извлечь съемный жесткий диск.  Используйте отвертку, чтобы открутить винты крышки жесткого диска заднего лотка и извлеките SATA-адаптер

Используйте отвертку, чтобы закрепить переставленную плату SATA

3.1.2 Питание

Подключите видеорегистратор к источнику питания +9 В ~ 36 В:

4. Настройка функций

4.1 Воспроизведение записей

Меню воспроизведения записей имеет 4 вида подменю, а именно - быстрый поиск, поиск по событию, поиск по времени и резервное копирование. После выбора необходимого воспроизведения, видео будет сразу же выведено на экран. Если вы хотите прекратить просмотр, вам всего лишь достаточно нажать кнопку “MENU”, это вернет вас назад к выбору воспроизведения. Чтобы продолжить воспроизведение вы можете повторно выбрать другое время записи. Если же вы не хотите просматривать остальные записи, нажмите кнопку “MENU” еще раз, чтобы вернутся в меню выбора воспроизведения записи. Нажатием кнопку “MENU” в третий раз и вы вернетесь обратно в меню настроек для выполнения каких-либо иных операций. Нажатие кнопки “MENU” в четвертый приведет к выходу с меню настроек и вернет вас к просмотру изображения с камеры.

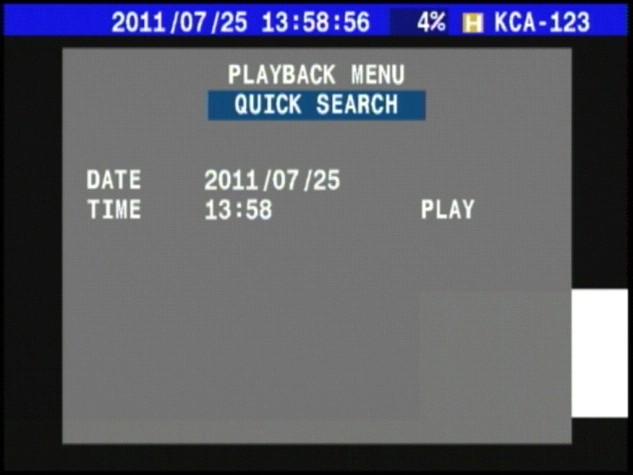

4.1.1 Быстрый поиск

Эта функция поиска используется, когда пользователь точно знает время записанного видео. Чтобы совершить быстрый поиск достаточно выбрать дату (год/месяц/день) и время (часы/минуты) и потом нажать “PLAY ” для воспроизведения видео. Для перемещения курсора, а так же выбора даты и времени воспроизведения выбранной записи используйте кнопку “ENTER” и кнопки перемещения. Чтобы начать воспроизведение выбранного видео нажмите “ENTER”. Нажмите кнопку “MENU” если необходимо прекратить просмотр видео.
