Руководство по эксплуатации цифровых видеорегистраторов (стр. 3 )

Индикаторы и функциональные кнопки
Наименование	Функция
1	REC LED	Запись – индикатор горит постоянно, стоп - индикатор погашен, запись данных на SD-карту – индикатор мигает
2	POWER LED	При включенном питании индикатор горит
3	IR Receiver	Принимает сигнал от дистанционного управления
4	USB Backup	Нажмите если необходимо сделать резервную копию файлов на USB накопитель
5	SD Slot	В случае отсутствия жесткого диска, все данные сохраняются на SD-карту памяти

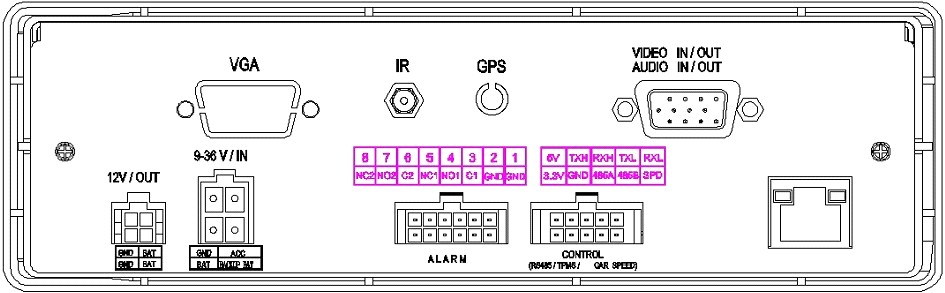

2.2 Задняя панель DV-2718

Расположение разъемов
Наименование	Описание
1	IR Extension port	Видеорегистратор можно использовать для усиления ИК-приемника для более удобного использования удаленного доступа
2	GPS Antenna	GPS антенна для получения навигационных данных
3	Multiple Interface	Включает в себя 8 видео/1 аудио вход и 1 выход для соединительного порта
4	12V/2A Output	Порт выходного электропитания (для камеры)
5	9/36V Input	Порт входного электропитания (для видеорегистратора)
6	Alarm In / Out	Прибор имеет 8 тревожных входов и 2 релейных выхода
7	RS-485 & Sensor	RS-485, система мониторинга давления шин, кабель для датчика скорости автомобиля… и прочее. порт для подключения внешних периферийных устройств
8	Internet Connection Port	RJ45 разъем для интернет подключения

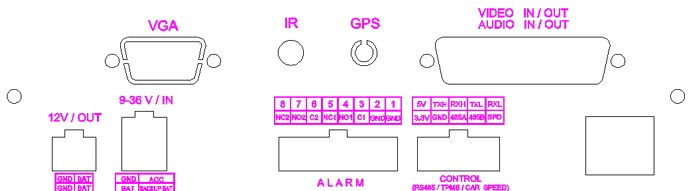

Задняя панель  DV-3514

Расположение разъемов
Наименование	Описание
1	9/36V Input &12V / 2A Output	Порт входного электропитания (для видеорегистратора)/Порт выходного электропитания (для камеры)
2	GPS Antenna	GPS антенна для получения навигационных данных
3	IR Extension port	Видеорегистратор можно использовать для усиления ИК-приемника для более удобного использования удаленного доступа
4	Alarm In / Out	Прибор имеет 8 тревожных входов и 2 релейных выхода
5	Multiple Interface	Прибор имеет 8 тревожных входов и 2 релейных выхода, включая систему мониторинга давления шин
6	Internet Connection Port	RJ45 разъем для интернет подключения

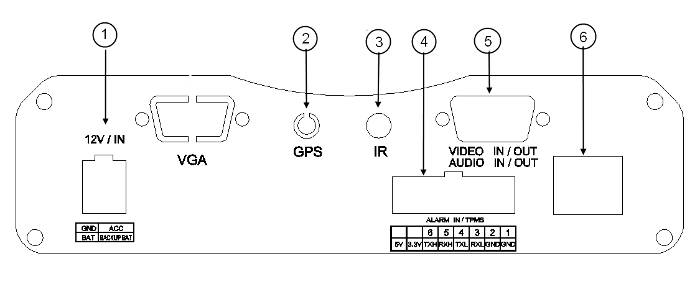

Задняя панель  DV-3718

Расположение разъемов
Наименование	Описание
1	12V / 2A Output	Порт выходного электропитания (для камеры)
2	IR Extension port	Видеорегистратор можно использовать для усиления ИК-приемника для более удобного использования удаленного доступа
3	GPS Antenna	GPS антенна для получения навигационных данных
4	Multiple Interface	Прибор имеет 8 тревожных входов и 2 релейных выхода, включая систему мониторинга давления шин
5	Internet Connection Port	RJ45 разъем для интернет подключения
6	RS-485 & Sensor	RS-485, система мониторинга давления шин, кабель для датчика скорости автомобиля… и прочее. порт для подключения внешних периферийных устройств
7	Alarm In / Out	Прибор имеет 8 тревожных входов и 2 релейных выхода
8	9/36V Input &12V / 2A Output	Порт входного электропитания (для видеорегистратора)/Порт выходного электропитания (для камеры)

2.3 Иллюстрация показателей на экране монитора

В данном разделе речь идет о всех показателях, значках на экране дисплея в момент наблюдения, воспроизведения или настроек системы. Смотрите фото ниже.

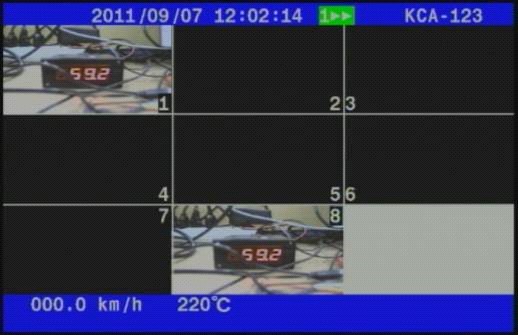

2.3.1 Режим мониторинга

Режим мониторинга
Наименование	Описание
1	SD&USB	Значок появляется при подключении SD-карты или USB
2	Дата	Показывает текущую дату
3	Время	Показывает текущее время
4	Номер камеры	Отображает серийный номер подключенной камеры
5	Скорость	Показывает скорость автомобиля
6	Номерной знак	Показывает номерной знак автомобиля
7	Качество записи	Показывает качество записи видео: низкое, нормальное, высокое, очень высокое
8	Процент использования жесткого диска	Показывает процент использования жестокого диска. При записи процент выделяется При записи на SD-карту памяти, выделенный маркер мигает Выделенный маркер отсутствует если нет записи Когда жесткий диск переполнен, в качестве предупреждения высвечивается буква  R
9	Потеря видеосигнала	Индикатор потери видеосигнала
10	Температура, хранение данных, сообщение об	Показывает температуру прибора. Носи” SATA или SSD карта или же SD-карта памяти более чем на 4 ГБ. Первый и основной носитель это жесткий диск, второй – SD-карта. Когда система не может обнаружить какой-либо носитель или жесткий диск поврежден на экране появляется соответствующее сообщение

2.3.2 Режим воспроизведения

Воспроизведение
Наименование	Описание
1	Дата	Показывает дату записи
2	Время	Показывает время записи
3	Номер камеры	Показывает имя камеры
4	Номерной знак	Показывает номерной знак автомобиля
5	Воспроизведение	Поддерживает скорость перемотки вперед X1, X2、X4、X8、X16、X32、X64、X128 нажатием кнопки вперед  и скорость обратной перемотки X2、X4、X8、X16、X32、X64、X128 нажатием кнопки назад
6	Скорость	Отображает скорость автомобиля
7	Температура	Показывает температуру прибора

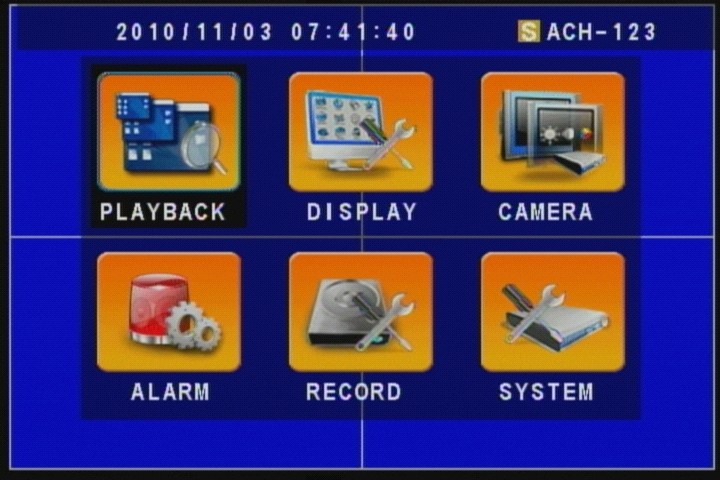

2.3.3 Настройки системы

Настройки системы
Наименование	Описание
1	Воспроизведение	Быстрый поиск, поиск по событию или времени для выбора видео-файла и его воспроизведения или же резервное копирование файлов.
2	Дисплей	Включение или выключение настроек дисплея, а так же информации необходимой пользователю после включения.
3	Изображение	Настройки изображения на выбранный канал (яркость, контрастность, оттенок и уровень яркости)
4	Тревога	При возникновении сигнала тревоги на каком-либо из каналов, возможно выставить автоматическое мерцание этого канала, а так же мерцание прошедшего промежутка времени с момента активации тревоги
5	Запись	Выбор качества записи, а так же другие настройки – вкл/выкл GPS, датчик скорости движения, сенсоры и функции записи звука, а так же настройка времени стоянки автомобиля.
6	Система	Установка даты, времени и прочих настроек системы

2.4 Основы управления

В этом разделе рассказывается об основных принципах работы автомобильного видеорегистратора. Внимательно посмотрите на диаграмму и объяснение.
