К какому типу отнести структуру в целом?
К какому типу относятся подразделения «1», «3», «4»?
Имеется матрица специализации
К какому типу отнести структуру в целом?
К какому типу относятся подразделения «1», «2», «5»?

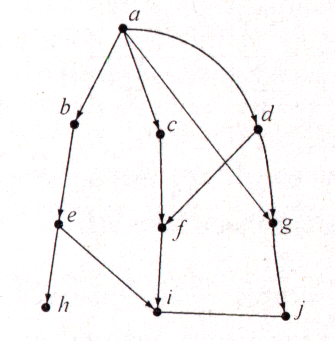

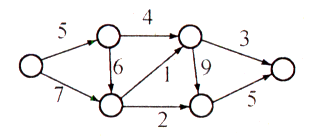

Оргструктура задана следующим графом

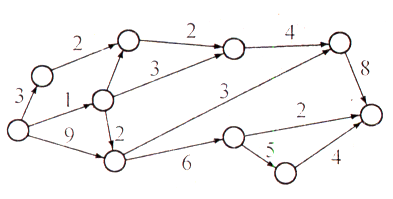

Определить меры формального статуса элементов системы.

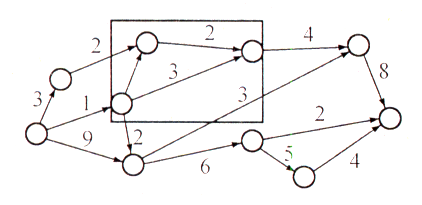

Определить




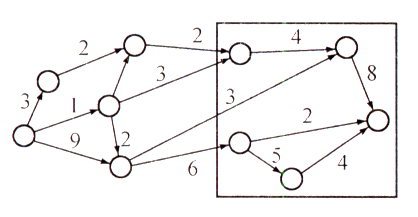

Как определить ![]()
?



Глава 7 «Методы прогнозирования и макропланирования»
Контрольные вопросы

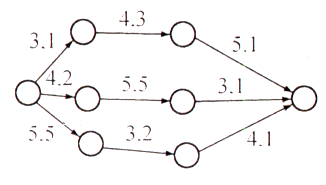

В системе (рис 7.8) координация состоит в распространении неограниченного фонда в количествах
Рис. 7.8. Пример взаимодействия объектов имитационной модели
Лабораторная работа «Анализ временных параметров сложной работы посредством сетевых методов
Порядок выполнения работы
Для заданных исходных данных необходимо:
- составить сводный сетевой график выполнения комплексной задачи; рассчитать временные параметры сводной сети; оценить минимальную и максимальную длительности критического пути; установить директивный срок выполнения задачи и оценить вероятность ее выполнения за этот срок.
Задания выполняются индивидуально в соответствии с вариантом исходных данных и настоящими методическими указаниями.
Вариант исходных данных выбирается из табл. П2.1 по порядковому номеру студента в учебной группе.
Например, студент, четырнадцатый в списке группы, выполняет вариант 14:
14 | 1—2—3—(5:4) | п > к | 14 | № группы |
Здесь цепочка 1—2—3—(5:4) означает, что частные сетевые графики (фрагменты 1, 2, 3) выполняются в сводной сети последовательно, завершают сводную сеть фрагменты 5 и 4, которые выполняются параллельно, причем работа «п» фрагмента 5 может начаться только после окончания работы «к» фрагмента 4. Минимальная длительность работ выбирается из 14-й строки табл. П2.2, а максимальная — из той строки табл. П2.3, номер которой совпадает с порядковым номером студенческой группы на потоке.
Выбранные данные перенести в табл. П2.Р1. Сводный сетевой график составляется путем параллельного и последовательного «сшивания» фрагментов 1—5 в соответствии с вариантом задания. Вначале «сшиваются» параллельные фрагменты совмещением граничных событий и введением зависимости между сопряженными работами. Затем к «сшитым» фрагментам пристыковываются последовательно выполняемые фрагменты. Окончательный вариант сводного сетевого графика должен быть приведен на рисунке, над стрелками сводной сети указываются буквенные наименования работ (см. рис. 6.14, 6.15).
|
|

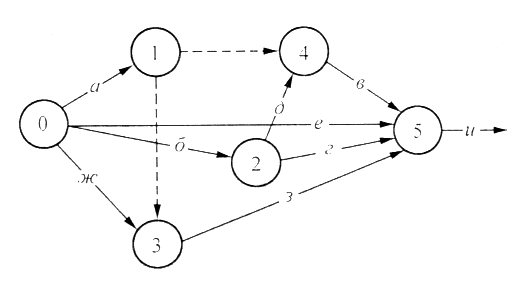

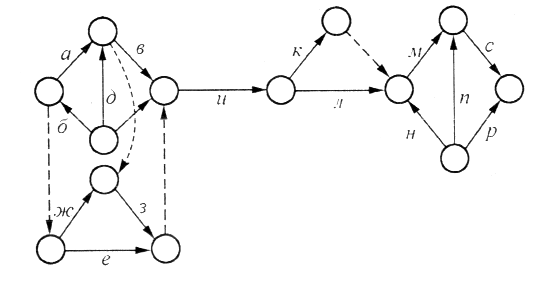

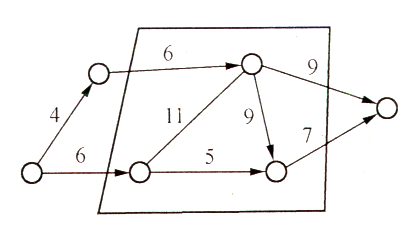

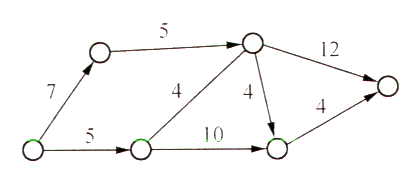

Рис. 6.14. Соединение фрагментов СМ и первоначальное задание зависимости (з > а) | Рис. 6.15. Иллюстрация к построению фрагмента СМ – разделение зависимости событий и нумерация событий |
В построенном сетевом графике произвести нумерацию событий. Коды работ (![]()
) внести в табл. П2.Р2.
При определении временных параметров сводного сетевого графика воспользоваться методом усреднения. Ожидаемые длительности ![]()
и дисперсии ![]()
работ рассчитываются по заданным минимальным и максимальным оценкам их продолжительностей (см. табл. П2.2, П2.3); результаты записать в соответствующие колонки табл. П2.Р2 и П2.РЗ.
Расчет временных характеристик работ (раннее начало ![]()
, раннее окончание ![]()
, позднее начало![]()
, позднее окончание ![]()
, и полный резерв ![]()
) проводится табличным методом (см. табл. П2.РЗ, а также табл. 6.2).
|
