Метрики Комплексного технологического сервиса
Метрика | Наименование метрики | Целевое значение, % | Порядок расчета | Весовой коэффициент |
1 | 2 | 3 | 4 | 5 |
М1 | Техническая готовность оборудования | >95 | М1 = (1 - Т1/Т2)*100% Т1 – суммарное время простоя объекта обслуживания по причине невыполнения сроков устранения инцидентов за отчетный период. Т2 – плановое время работы объекта обслуживания за отчетный период. | Р1 = 50% |
М2 | Регламентное обслуживание | >97 | М2 = V1/V2*100% V1 – регламентные работы, фактически выполненные в соответствии с графиком проведения ТО и МО за отчетный период. V2 – регламентные работы, планируемые к выполнению в отчетном периоде. Данная метрика не учитывает невыполнение работ по вине Заказчика. | Р2 = 30% |
М3 | Надежность | >95 | М3 = (1 - N1/N2)*100% N1 – количество «Технологических инцидентов», произошедших за отчетный период по вине Исполнителя. N2 – количество единиц обслуживаемых СА/СИ. | Р3 = 10% |
М4 | Оперативность | >97 | М4= (1 - L1/L2)*100% L1 – количество обращений, закрытых в отчетном периоде с нарушением сроков выполнения (время выполнения обращения не включает время нахождения обращения в статусе «в ожидании»). L2 – общее количество обращений, закрытых в отчетном периоде. | Р4 = 10% |
Ключевой показатель качества сервиса рассчитывается по формуле
KQ =
где Mi – значение i-й метрики сервиса, Рi – весовой коэффициент i-й метрики, n – количество метрик.
Расчет коэффициента снижения стоимости сервиса (КS) в зависимости от ключевого показателя качества сервиса приводится в таблице 11 (А – порог качества выполнения сервиса, в условиях настоящего Соглашения значение порога качества устанавливается равным 95%). Коэффициент снижения стоимости (КS) не может составлять менее 0,85Таблица 11
Расчет коэффициента снижения стоимости
Условие | КS |
1 | 2 |
KQ < A (низкое качество выполнения сервиса) | KQ /A |
KQ ≥ A (стандартное качество выполнения сервиса) | 1 |
Примечание: Коэффициент снижения стоимости может быть применен Заказчиком в качестве штрафных санкций (снижения стоимости сервисов) при неудовлетворительном качестве предоставления сервисов. |
Отчетность о качестве предоставляемых сервисов В целях контроля качества сервисов Исполнитель предоставляет Заказчику отчетность в соответствии с Таблицей 12 настоящего раздела.
Таблица 12
Отчетность по сервисам
Наименование отчета | Регулярность | Сроки предоставления | Форма предоставления | Канал предоставления |
1 | 2 | 3 | 4 | 5 |
Отчет поставщика сервиса | Ежемесячно, по запросу в том числе | До 1 числа месяца, следующего за отчетным | Таблица MS Excel | Файл размещен на сетевом ресурсе ___________. |
Основанием для предоставления необязательных отчетов является обращение представителя Заказчика в ЦДС. Форму и периодичность предоставления отчета Исполнитель согласовывает с Заказчиком, учитывая трудозатраты на подготовку данного отчета.
Требования по обеспечению безопасности и сохранности Обязанности Исполнителя:
- в соответствии с условиями договора своевременно и в установленной форме предоставлять списки командированного персонала для проведения работ на объектах Заказчика; соблюдать требования по охране труда, электротехнической, пожарной и промышленной безопасности, санитарно-гигиенических и экологических норм, других норм и правил, действующих на территории обслуживаемых объектов Заказчика в соответствии с Российским законодательством; допускать на объекты Заказчика только обученный и аттестованный в установленном порядке персонал, имеющий при себе соответствующие удостоверения. Предоставлять Заказчику по запросу документы, подтверждающие квалификацию и аттестацию персонала; обеспечивать обслуживающий персонал соответствующей спецодеждой, средствами индивидуальной защиты, в том числе и для проведения работ на высоте (предохранительные пояса и складные лестницы); подавать заявки на проведение газоопасных и огневых работ на объектах Заказчика; нести ответственность за сохранность оборудования, материалов, принятого от Заказчика, для выполнения работ на время обслуживания и транспортировки; подавать заявки на включение (отключение) электроэнергии для обеспечения электроснабжения обслуживаемого оборудования.
- допускать персонал Исполнителя на объекты обслуживания; оформлять наряды-допуски на проведение газоопасных и огневых работ по заявке Исполнителя, организацию проведения газоопасных и огневых работ, контроль проведения опасных работ в соответствии с действующими нормативными документами Заказчика; обеспечивать сохранность объектов обслуживания на правах собственника (при условии, если данное оборудование не было передано Исполнителю), в том числе сохранность оборудования Исполнителя, постоянно или временно расположенного на объектах Заказчика при предоставлении сервиса. Заказчик самостоятельно определяет правила передачи ему оборудования Исполнителя на ответственное хранение.
- Федеральным нормам и правилам в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (ПБ 08-624-03); «Правилам технической эксплуатации электроустановок потребителей»; «Правилам по охране труда при эксплуатации электроустановок»; нормативным и распорядительным документам, принятым для объекта обслуживания; основной профессии.
Схема эскалации, уведомлений и коммуникации Схема эскалации, уведомлений и коммуникации, список уполномоченных лиц Заказчика согласуются Сторонами в виде совместного протокола со ссылкой на настоящее Соглашение. Перечень разделов совместного протокола может быть изменен по обоюдному согласию Сторон. Схема эскалации инцидентов приведена ниже.
Подписи Сторон:
От Исполнителя: | От Заказчика: |
Директор филиала «Макрорегион Юг» «СИБИНТЕК» | Генеральный директор -Туапсенефтепродукт» |
_____________________/ / МП | _____________________// МП |
Приложение .1

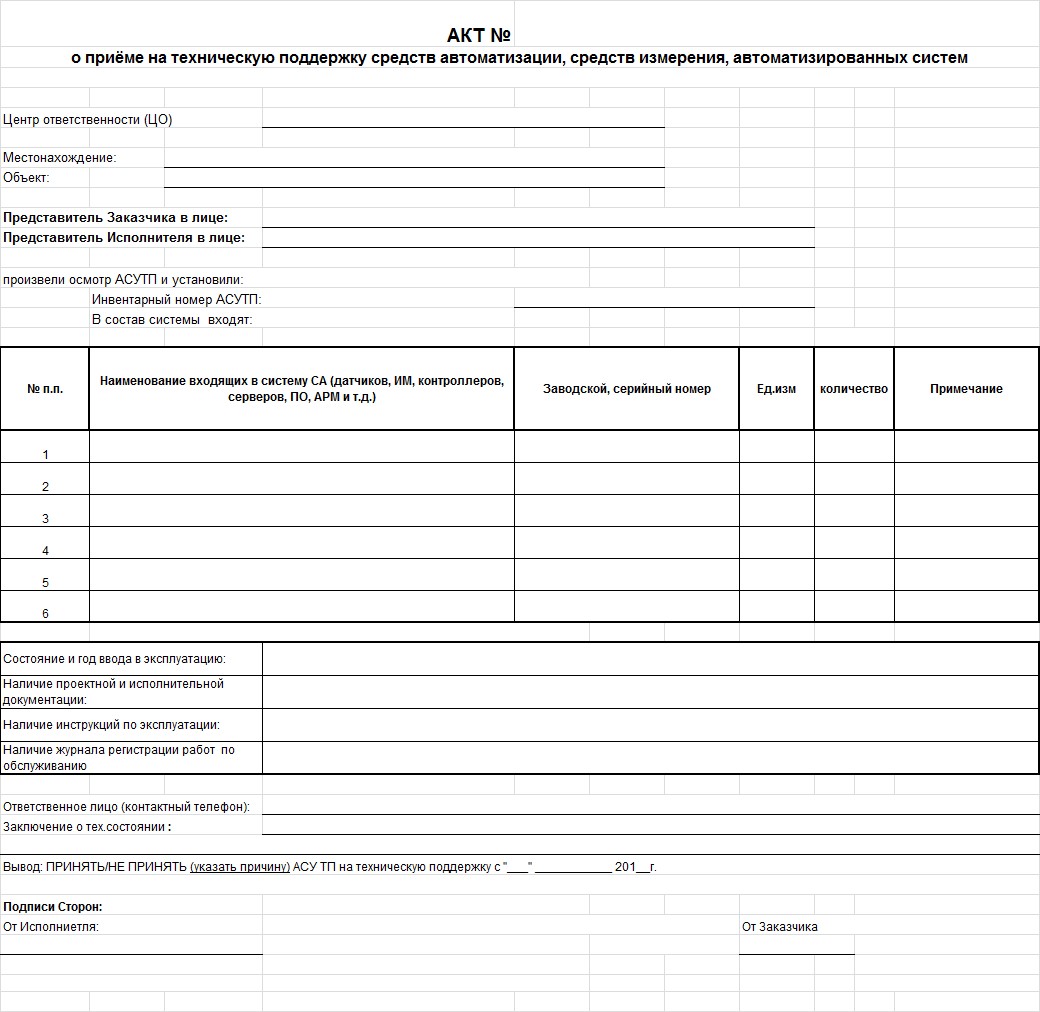

Акт о приёме на техническую поддержку средств автоматизации,
средств измерения, автоматизированных систем
к Приложению №2 Соглашение об уровне сервиса
к Договору № МЮ-16-00473
от 01.01.2001
Форма акта
Конец формы
Подписи Сторон:
От Исполнителя: | От Заказчика: |
Директор филиала «Макрорегион Юг» «СИБИНТЕК» | Генеральный директор -Туапсенефтепродукт» |
_____________________/ / МП | _____________________// МП |
Приложение .2
Акт о выявленных дефектах оборудования
к Приложению №2 Соглашение об уровне сервиса
к Договору № МЮ-16-00473
от 01.01.2001
Форма акта
Конец формы
Подписи Сторон:
От Исполнителя: | От Заказчика: |
Директор филиала «Макрорегион Юг» «СИБИНТЕК» | Генеральный директор -Туапсенефтепродукт» |
_____________________/ / МП | _____________________// МП |
Приложение
к Договору № МЮ-16-00473
от 01.01.2001г.
-Туапсенефтепродукт», именуемое в дальнейшем «Заказчик», , действующего на основании Устава, и «СИБИНТЕК», именуемое в дальнейшем «Исполнитель», в лице директора филиала «Макрорегион Юг» «СИБИНТЕК» Парталяна Игоря Агаековича, действующего на основании доверенности № Ю-16-06 от 01.01.2001г. , с другой стороны, именуемые в дальнейшем Стороны, согласовали графики предоставления Сервисов, представленные в Таблицах №1
ГРАФИКИ ПРЕДОСТАВЛЕНИЯ СЕРВИСОВ
Таблица №1.
ГРАФИК ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБОРУДОВАНИЯ СИСТЕМ
№ п/п | Место проведения ТО Наименование СА | Кол-во шт. | Виды ТО по месяцам | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||
1. Технологический объект автоматизации: РЕЗЕРВУАРНЫЙ ПАРК № 1 | ||||||||||||||
1.1 РЕЗЕРВУАР №1 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.2 РЕЗЕРВУАР №2 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.3 РЕЗЕРВУАР №3 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.4 РЕЗЕРВУАР №4 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.5 РЕЗЕРВУАР №5 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.6 РЕЗЕРВУАР №6 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.7 РЕЗЕРВУАР №7 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.8 РЕЗЕРВУАР №8 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
1.9 РЕЗЕРВУАР №9 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
1.10 РЕЗЕРВУАР №17 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
2. Технологический объект автоматизации: РЕЗЕРВУАРНЫЙ ПАРК № 2 | ||||||||||||||
2.1 РЕЗЕРВУАР №10 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.2 РЕЗЕРВУАР №11 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.3 РЕЗЕРВУАР №12 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.4 РЕЗЕРВУАР №14 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.5 РЕЗЕРВУАР №15 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.6 РЕЗЕРВУАР №16 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 3 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.7 РЕЗЕРВУАР №42 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.8 РЕЗЕРВУАР №43 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.9 РЕЗЕРВУАР №44 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
2.10 РЕЗЕРВУАР №45 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
2.11 РЕЗЕРВУАР №46 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
2.12 РЕЗЕРВУАР №47 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
3. Технологический объект автоматизации: РЕЗЕРВУАРНЫЙ ПАРК № 3 | ||||||||||||||
3.1. РЕЗЕРВУАР №18 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3.2. РЕЗЕРВУАР №19 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
3.3. РЕЗЕРВУАР №20 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3.4. РЕЗЕРВУАР №21 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3.5. РЕЗЕРВУАР №22 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
3.6. РЕЗЕРВУАР №23 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
3.7. РЕЗЕРВУАР №24 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3.8. РЕЗЕРВУАР №25 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | Автоматический выключатель АВВ S 203, АЕ 20 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3.9. РЕЗЕРВУАР №26 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4. Технологический объект автоматизации: РЕЗЕРВУАРНЫЙ ПАРК № 4 | ||||||||||||||
4.1. РЕЗЕРВУАР №27 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4.2. РЕЗЕРВУАР №28 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.3. РЕЗЕРВУАР №29 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.4. РЕЗЕРВУАР №30 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4.5. РЕЗЕРВУАР №31 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.6. РЕЗЕРВУАР №32 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4.7. РЕЗЕРВУАР №34 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.8. РЕЗЕРВУАР №35 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4.9. РЕЗЕРВУАР №36 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.10. РЕЗЕРВУАР №37 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4.11. РЕЗЕРВУАР №38 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.12. РЕЗЕРВУАР №40 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
4.13. РЕЗЕРВУАР №41 | ||||||||||||||
1 | SAAB Tank Radar L/2 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 |
2 | Rosemount 3051 | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | MST-NLI/19200 | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | модуль DAU | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Контрольный и силовой кабель | 2 | - | - | - | ТО1 | - | - | - | - | ТО1 | - | - | - |
6 | соединительная клемная коробка | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 Технологический объект автоматизации: АСУТП Резервуарные парки | ||||||||||||||
1 | АРМ SAAB | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 |
2 | Блок FCU | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3 | FBM SAAB | 2 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
6. Технологический объект автоматизации: РЕЗЕРВУАРНЫЙ ПАРК УЧАСТКА АВТОНАЛИВА | ||||||||||||||
6.1. РЕЗЕРВУАР № 72 (проект 406 (1)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.2. РЕЗЕРВУАР № 73 (проект 406 (2)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.3. РЕЗЕРВУАР № 74 (проект 406 (3)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.4. РЕЗЕРВУАР № 75 (проект 406 (4)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.5. РЕЗЕРВУАР № 76 (проект 406 (5)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.6. РЕЗЕРВУАР № 77 (проект 406 (6)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.7. РЕЗЕРВУАР № 78 (проект 406 (7)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.8. РЕЗЕРВУАР № 79 (проект 406 (8)) | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.9. РЕЗЕРВУАР № 70 | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
6.10. РЕЗЕРВУАР № 71 | ||||||||||||||
1 | Rosemount 5900S | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО1 |
2 | Rosemount 3051S | 2 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
3 | Rosemount 2240S | 1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 | ТО1 |
4 | Rosemount 2410 | 1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - | - | ТО1 |
5 | Контрольный и силовой кабель | 2 | - | - | ТО1 | - | - | - | - | - | ТО1 | - | - | - |
7. Технологический объект автоматизации: АСУТП Резрвуарного парка участка автоналива | ||||||||||||||
1 | АРМ TANK MASTER | 1 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 | ТО1 | ТО1 | ТО2 |
2 | Модуль полевого соединения 2460 System Hub | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
3 | FBM 2180 | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
4 | Радиосервер точного времени | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
5 | Антенна для радиосервера GPSGL-TMG | 1 | - | ТО1 | - | - | ТО2 | - | - | ТО1 | - | - | ТО1 | - |
Подписи Сторон:
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 |
