Конспект лекций по предмету электрические аппараты (стр. 31 )

Общие сведения

Пускатели типа ПТ предназначены для управления трехфазными асинхронными двигателями с короткозамкнутым ротором и другими активно-индуктивными нагрузками в режимах "включено-выключено" и циклического управления в различных отраслях промышленности и сельского хозяйства.

Структура условного обозначения

ПТ-Х-ХХХ-УХЛ4:
ПТ - пускатель тиристорный;
Х - номинальный ток, А: 6,3; 10; 25; 40; 63; 160; 400;
Х - наличие реверса:
1 - нереверсивный,
2 - реверсивный;
Х - наличие и вид торможения:
0 - отсутствие торможения,
1 - индукционно-динамическое торможение;
Х - режим пускателя:
0 - режим прямого пуска,
1 - режим плавного пуска,
2 - режим регулирования скорости,
3 - режим получения фиксированной пониженной скорости,
4 - режим точной остановки,
5 - шаговый режим;
УХЛ4 - климатическое исполнение (УХЛ) и категория размещения
(4) по ГОСТ 15150.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 5 до 40°С.
Максимальная относительная влажность 80% при температуре 30°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Пускатели имеют степень защиты IР00 и предназначены для установки в защитные оболочки, соответствующие условиям эксплуатации в закрытых помещениях, при отсутствии непосредственного воздействия солнечной радиации.
В части воздействия механических факторов внешней среды пускатель соответствует группе условий эксплуатации М3 (степень жесткости 1) по ГОСТ 17516.1.
Рабочее положение пускателей вертикальное, допустимое отклонение от вертикального положения не более 5° в любую сторону.
Пускатели в части требований безопасности соответствуют ГОСТ 12.2.007.0, ГОСТ 12.2.007.7, ГОСТ 12.2.007.11.
По способу защиты человека от поражения электрическим током пускатели относятся к классу 01 по ГОСТ 12.2.007.0.
Составные части пускателей имеют отдельные зажимы заземления, обозначенные знаком заземления по ГОСТ 21130.
Уровень звукового давления, создаваемого пускателем, соответствует требованиям ГОСТ 12.1.003 для производственных помещений и территорий предприятий.
В части пожарной безопасности пускатели соответствуют ГОСТ 12.1.004.
Пускатели для внутренних и экспортных поставок соответствуют основному конструкторскому документу ИЖКМ.656323.002СБ. ИЖКМ.656323.002СБ

Технические характеристики

Номинальное напряжение питающей сети, В - 380(+38;-57)
Частота тока, Гц - 50+1
Номинальный ток, А - 6,3; 10; 25; 40;
- 63; 160; 400
Минимальный ток, А, не менее - 0,2
Ток утечки при закрытых тиристорах, мА, не более (эффективное значение) - 40
Диапазон регулирования выходного напряжения относительно номинального напряжения, %, не менее - 10-95
Время изменения напряжения на нагрузке от 0,1 до 0,95 номинального напряжения сети при плавном пуске, с - 1-10
Диапазон регулирования времени динамического торможения, с - 0,2-5
Максимально допустимая частота включений в час - 2000

Охлаждение - естественное воздушное
Напряжение входных сигналов, В:
логического "0" - 0,05
логической "1" - 12
Параметры оптронной развязки:
напряжение, В - 60
ток, мА - 5
Мощность потребления напряжения собственных нужд 380 В, Вт, не более - 40
КПД, %, не менее - 90
Ток перегрузки - 1,25 Iн - 60 с;  6 Iн - 5 с; 3 Iн - 15 с.
Габаритные размеры и масса пускателей приведены в таблице.

Номинальный ток пускателя	Габаритные размеры, мм, не более	Масса, кг, не более
Высота	Ширина	Глубина
6,3	240	220	150	5,2
10	240	220	150	5,2
25	240	220	160	5,3
40, 63	325	220	225	16
160	415	550	300	30
400	460	640	300	45

Гарантийный срок эксплуатации - 2 года со дня ввода пускателей в эксплуатацию, но не более 3 лет со дня отгрузки потребителям или со дня проследования через государственную границу при поставках на экспорт.

Функциональная схема пускателя представлена на рисунке.

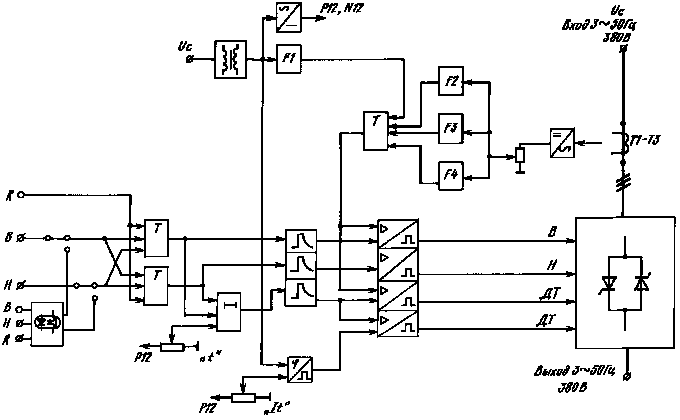

Рисунок Функциональная схема пускателя ПТ

Пускатель представляет собой трехфазный тиристорный коммутатор с системой управления на интегральных микросхемах, обеспечивающий бесконтактное включение и отключение электрической цепи с активно-индуктивной нагрузкой, регулирование тока нагрузки за счет циклического управления.
Пускатель имеет светодиодную сигнализацию о наличии напряжения сети, о рабочем режиме нагрузки, о срабатывании защит.
Принципиальные электрические схемы пускателей различных токоисполнений и типоисполнений унифицированы и отличаются между собой только количеством элементов платы управления и типом силовых тиристорных модулей.
Принцип работы пускателей заключается в бесконтактном включении, отключении нагрузки в электрическую цепь, что осуществляется силовыми тиристорами.
Управление силовыми тиристорами производится импульсными сигналами.
Сигналы управления тиристорами формируются в схеме управления и подаются через импульсные трансформаторы. Эти трансформаторы, кроме функций согласования нагрузок, выполняют функции гальванического разделения потенциалов цепей управления и силовых цепей. Для уменьшения габаритов, сигналы управления тиристорами модулируются генератором прямоугольных импульсов, вырабатывающим частоту (50+5) кГц. Импульсные трансформаторы расположены на плате выходных каскадов.
Конструктивно пускатель выполнен в виде единого блока. Несущей конструкцией блока является групповой охладитель, выполненный из алюминиевого сплава.
Тиристорные модули БС установлены на групповом охладителе. Ребра охладителя при монтаже должны располагаться вертикально, что обеспечивает нормальное охлаждение способом естественной воздушной конвекции. На охладителе устанавливаются также трансформатор блока питания и боковые стенки.
Над охладителем расположены платы управления, которые крепятся к боковым стенкам и могут открываться для доступа к элементам БС и трансформатора.
Конструкция охладителя позволяет устанавливать пускатель в шкаф НКУ с охлаждающей поверхностью нагрузку через резиновые или войлочные уплотнения.

В комплект поставки входят: пускатель; одиночный комплект ЗИП согласно ведомости ЗИП; паспорт, техническое описание и инструкция по эксплуатации; упаковочный лист.

Тиристорная станция ПТУ

Тиристорная станция ПТУ имеет блочное исполнение и состоит из трех силовых блоков и блоков автоматики, которые устанавливаются в шкафах. В состав каждого силового блока входят таблеточные тиристоры, соединенные встречно-параллельно с помощью ребристых охладителен, и два быстродействующих предохранителя. Блоки автоматики выполнены в виде кассет, вставляемых в каркас по направляющим и соединяющихся с внешними устройствами через электрические соединители. [1]

Тиристорные станции типа ТСУ-2 имеют модификацию для работы от сети переменного тока изменяемой частоты. Эта модификация предназначена для управления асинхронными электроприводами, питающимися от тиристорных или электромашинных преобразователей частоты с диапазоном регулирования частоты от 7 до 70 Гц и напряжением силовых цепей от 75 до 380 В. Эти станции также обеспечивают пуск, останов и реверс АД, динамическое торможение с заданной интенсивностью и управление механическим тормозом. [2]

Тиристорные станции серии ПТУ предназначены для бесконтактного управления АД большой мощности, работающих и продолжительных и повторно-кратковременных режимах. В зависимости от модификаций станции типа ПТУ осуществляют прямой пуск, безударный пуск с подавлением переходных электромагнитных моментов, плавный пуск с управляемой интенсивностью, динамическое торможение при остановке и реверс с промежуточным динамическим торможением. [3]

Тиристорные станции типа ТСУР предназначены для управления и регулирования скорости АД. Промышленностью выпускаются несколько типов и модификаций станций. [4]

Тиристорные станции типа ТСУ-2 являются многофункциональными устройствами, предназначенными для управления асинхронными электроприводами металлургического производства. Кроме того, станции ТСУ-2 служат базовым изделием при разработке различных модификаций тиристорных станций для других отраслей народного хозяйства. [5]

Для тиристорных станций ТСУ-2 разработаны две системы импульсно-фазового управления. [6]

Опыт эксплуатации тиристорных станций, результаты дальнейших исследований систем ТПН-АД и развитие элементной базы позволили разработать тиристорные станции второго поколения ТСУ-2, призванные заменить все типы ранее выпускавшихся станций. Все основные узлы управления этих станций выполнены на интегральных микросхемах, а в конструкции применен ряд прогрессивных технических решений. [7]

При управлении асинхронными короткозамкнутыми двигателями с помощью тиристорных станций ( ТСУ - Р) с уменьшением частоты вращения двигателя увеличиваются потери скольжения. Чтобы электродвигатели не перегревались, установленная мощность их должна быть выше расчетной. [8]

В состав оборудования буровой установки с дизель-электрическим приводом входят дизель-генераторные установки переменного тока; тиристорные станции переменного-постоянного тока; два электродвигателя насосов; электродвигатели лебедки и ротора, регулятора подачи двух компрессорных станций КСЭ-ЗМ; распределительный щит и рамы установок. [9]

Опыт эксплуатации тиристорных станций, результаты дальнейших исследований систем ТПН-АД и развитие элементной базы позволили разработать тиристорные станции второго поколения ТСУ-2, призванные заменить все типы ранее выпускавшихся станций. Все основные узлы управления этих станций выполнены на интегральных микросхемах, а в конструкции применен ряд прогрессивных технических решений. [10]
