Схема теплоснабжения городского поселения (стр. 30 )

В главе 2 были рассчитаны перспективные тепловые нагрузки планируемых к строительству потребителей. Перспективный баланс тепловой мощности котельных теплосеть» представлен в таблице 41 и на рисунках 40, 41.

По результатам расчетов следует вывод о наличии достаточного резерва для обеспечения планируемых к строительству потребителей тепловой энергией.

Перспективный баланс тепловой мощности от котельных теплосеть»

Наименование	2014	2015	2016	2017	2018	2019	2024	2029
Новая котельная (пер. Мира)
Тепловая мощность "нетто" источника теплоснабжения	38,468	38,468	38,468	38,468	38,468	38,468	38,468	38,468
Присоединённая нагрузка потребителей в горячей воде (с учётом договорных нагрузок)	26,6	27,726	28,666	29,056	29,206	29,206	29,206	29,206
Котельная №2
Тепловая мощность "нетто" источника теплоснабжения	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985
Присоединённая нагрузка потребителей в горячей воде (с учётом договорных нагрузок)	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8

– Перспективный баланс мощности «нетто» на новой котельной (Пер. Мира, 10)

– Перспективный баланс мощности «нетто» на котельной №2

Раздел 3. Гидравлический расчет передачи теплоносителя от каждого магистрального вывода с целью определения возможности обеспечения тепловой энергией существующих и перспективных потребителей, присоединенных к тепловой сети от каждого магистрального вывода

На основании информации о перспективных потребителях на территории городского поселения Запрудня был произведен гидравлический расчет существующей схемы теплоснабжения. Результаты гидравлического расчёта в виде пьезометрических графиков, построенных в различных направлениях от котельной до наиболее удалённых потребителей, представлены ниже на рисунках:

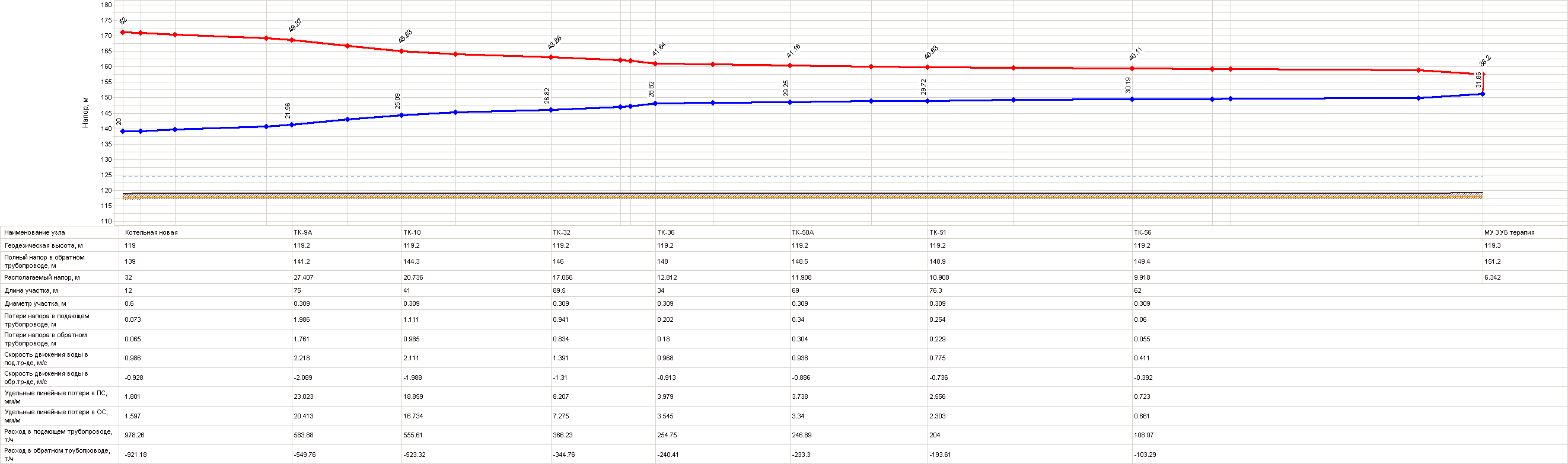

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до здания МУ ЗУБ терапия (существующее положение)

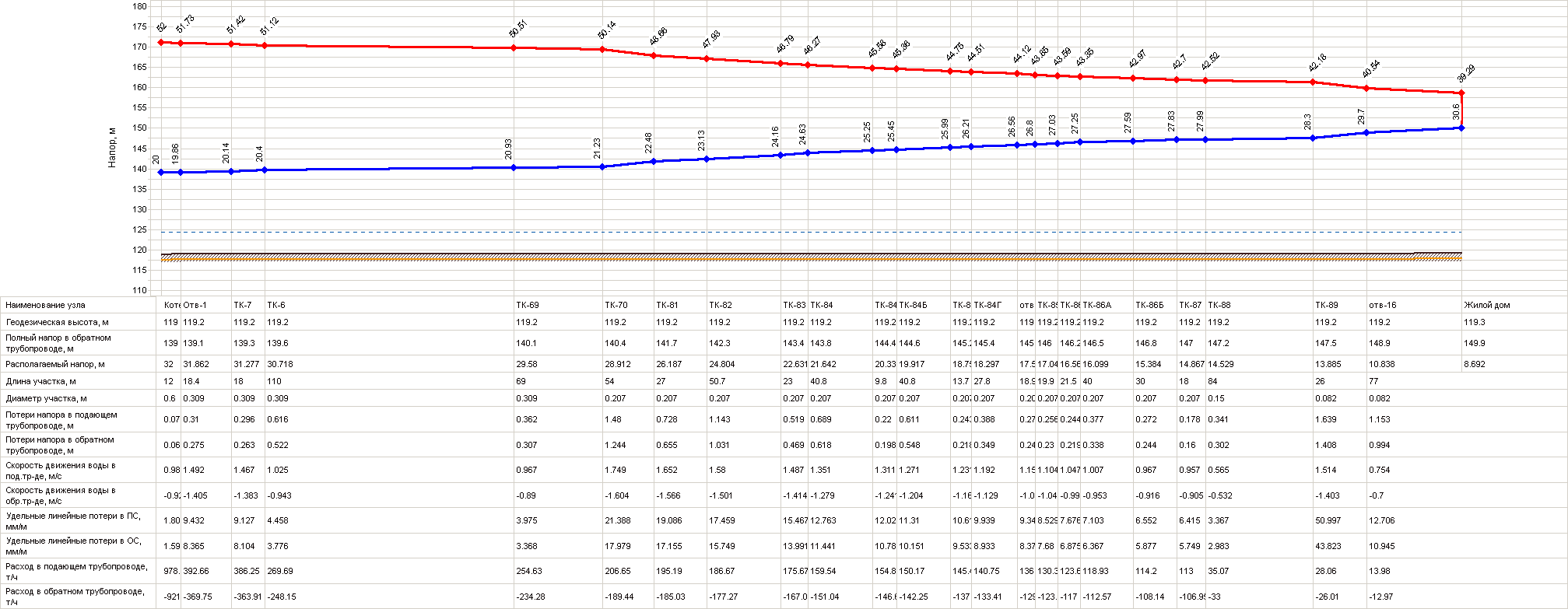

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до жилого дома по пер. Пролетарскому, д. 30 к. 2 (существующее положение)

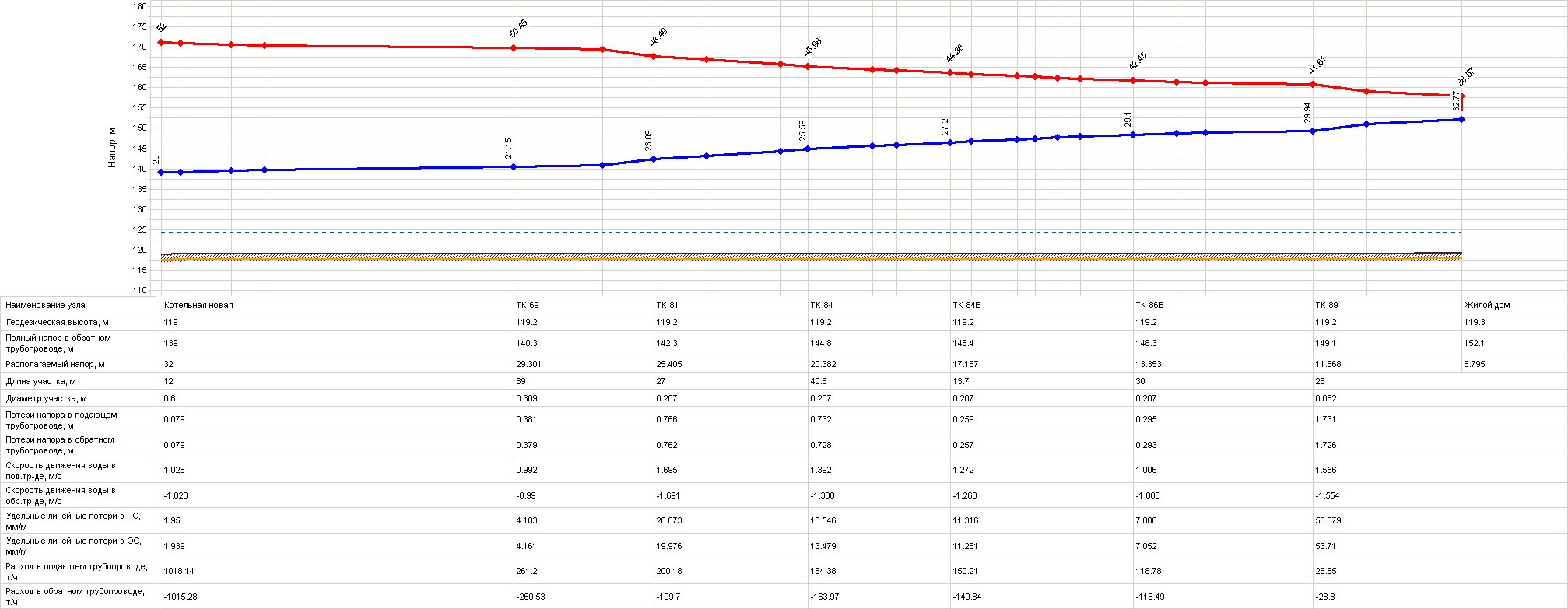

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до жилого дома по ул. Первомайская, д. 12 (существующее положение)

По результатам поверочного расчета перспективной схемы теплоснабжения были построены пьезометрические графики для характерных участков тепловой сети.

Трассировка перспективной тепломагистрали представлена в электронной модели схемы теплоснабжения.

Раздел 4. Выводы о резервах существующей системы теплоснабжения при обеспечении перспективной тепловой нагрузки потребителей

Из анализа балансов располагаемой мощности «нетто» на источнике и подключенной нагрузки на 2030 г. следует вывод о достаточности резерва тепловой мощности на источнике теплоснабжения. Следовательно, подключение перспективных потребителей к системе теплоснабжения от котельной целесообразно с точки зрения резервов мощностей на источнике.

На основании пьезометрических графиков, представленных в ниже на рисунках, следует вывод о возможности подключения перспективных потребителей к существующей системе теплоснабжения от новой котельной (Пер. Мира, 10). При введении в эксплуатацию перспективных потребителей гидравлический режим отпуска тепловой энергии от источника изменится незначительно. Кроме того, существующие тепловые сети имеют значительный резерв пропускной способности, что позволяет подключать перспективных потребителей к существующей схеме теплоснабжения без проведения перекладок магистральных тепловых сетей с увеличением диаметра.

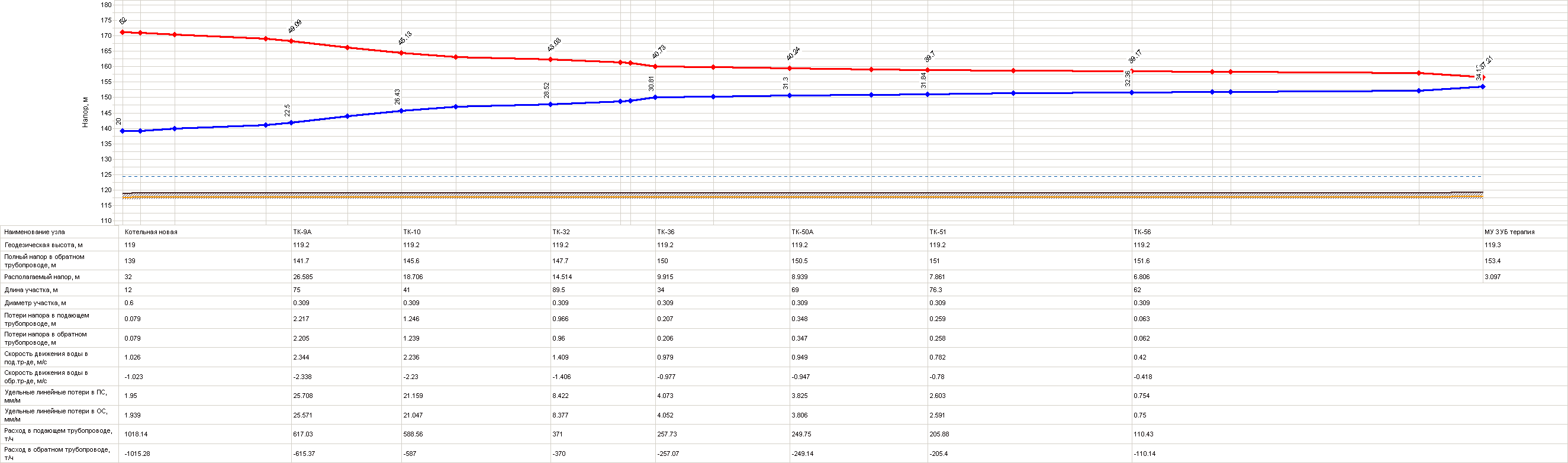

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до здания МУ ЗУБ терапия (Перспективное положение)

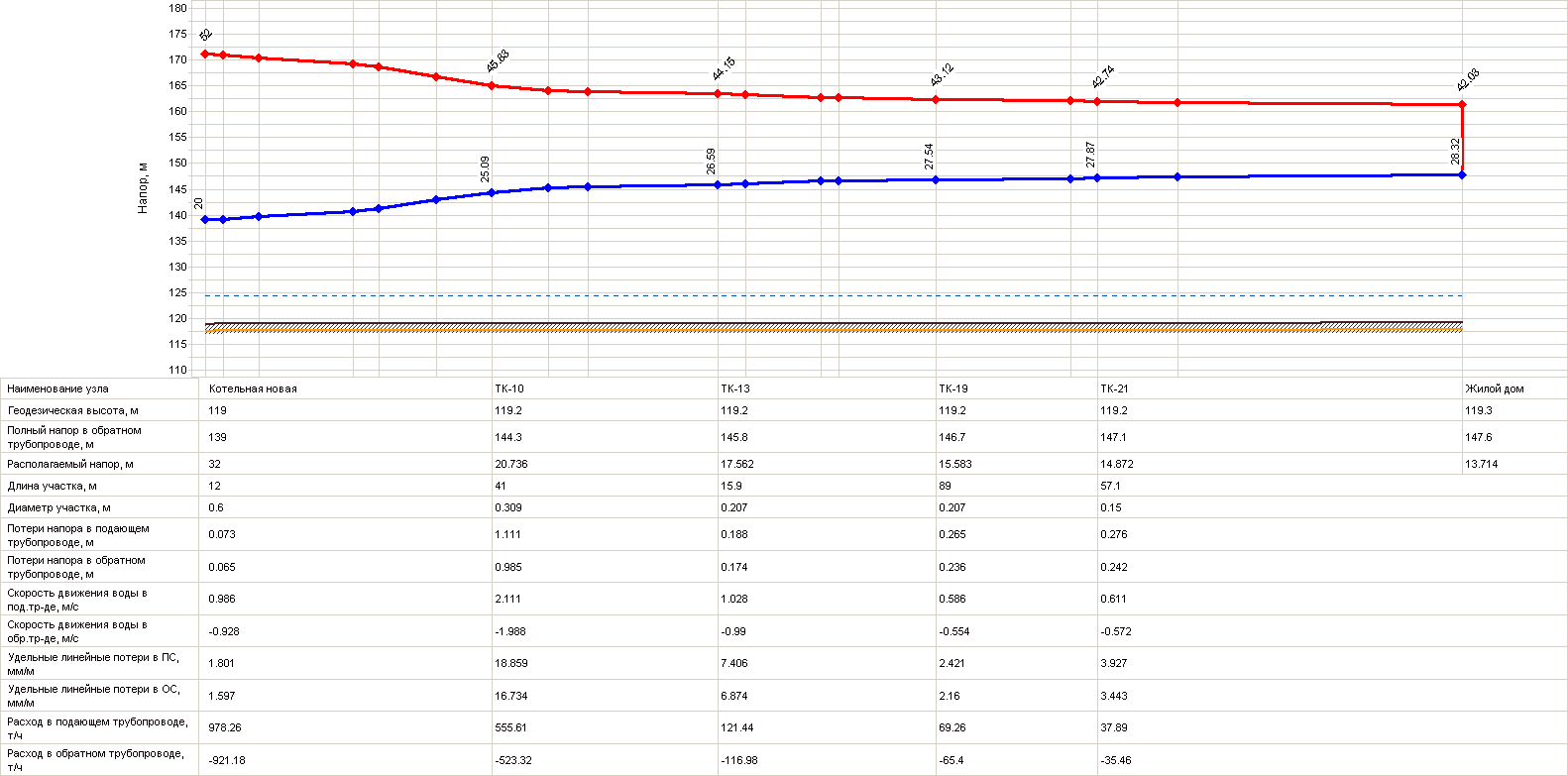

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до жилого дома по пер. Пролетарскому, д. 30 к. 2 (Перспективное положение)

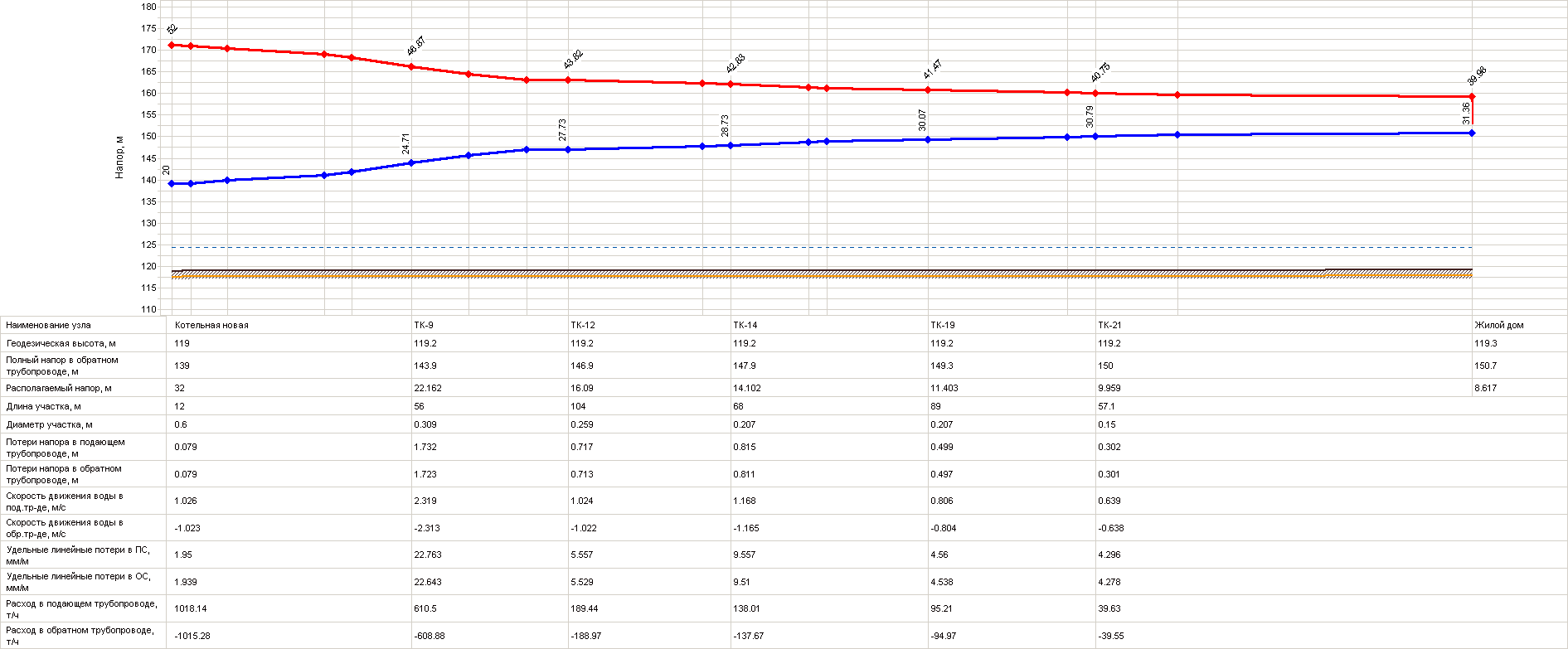

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) до жилого дома по ул. Первомайская, д. 12 (Перспективное положение)

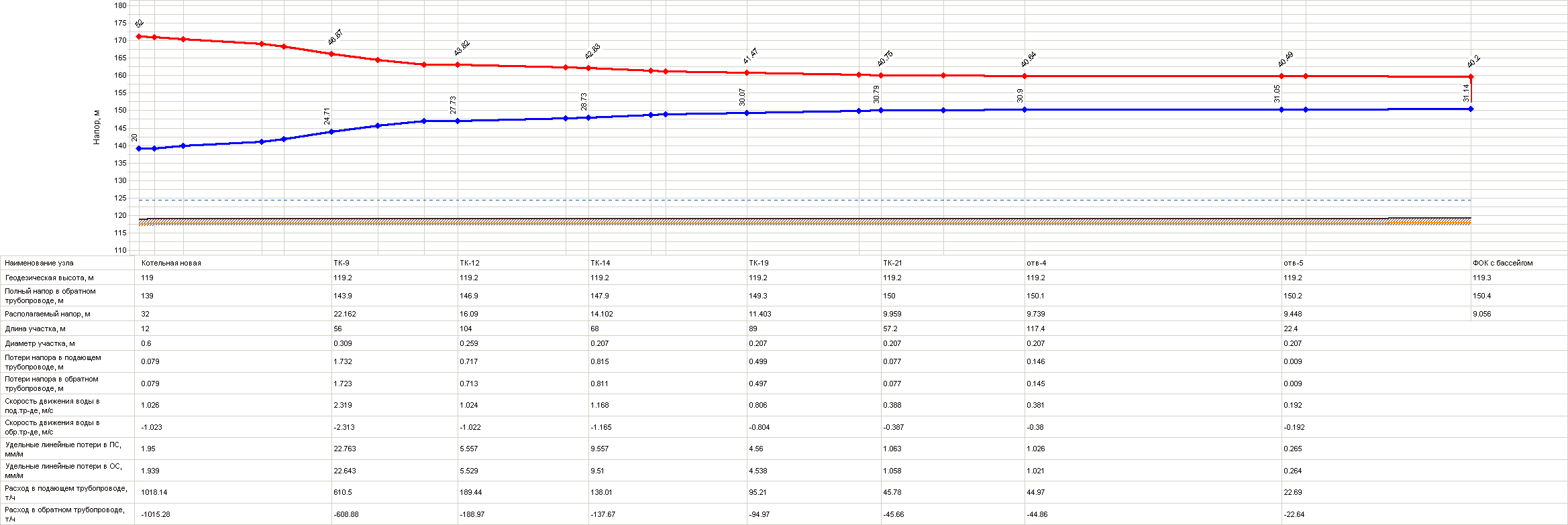

- Пьезометрический график участка от новой котельной (Пер. Мира, 10) перспективного объекта строительства здания ФОК с бассейном (Перспективное положение)

Раздел 5. Перспективные балансы тепловой мощности и тепловой нагрузки в перспективных зонах действия источников тепловой энергии, в том числе работающих на единую тепловую сеть, на каждом этапе

Перспективные балансы тепловой мощности и тепловой нагрузки в перспективных зонах действия источников тепловой энергии, в том числе работающих на единую тепловую сеть, на каждом этапе представлены в разделе 2 книги 4.

Раздел 6. Существующие и перспективные значения установленной тепловой мощности основного оборудования источника (источников) тепловой энергии

Установленная мощность источников тепловой энергии городского поселения Запрудня на расчётный срок до 2030 года останется неизменной.

Раздел 7. Существующие и перспективные технические ограничения на использование установленной тепловой мощности и значения располагаемой мощности основного оборудования источников тепловой энергии

Технические ограничения на использование установленной мощности на котельных городского поселения Запрудня отсутствуют. Значение располагаемой мощности основного оборудования источников тепловой энергии равно установленной мощности.

Книга 5. Мастер-план схемы теплоснабжения

Раздел 1. Анализ перспективных зон нового строительства

Прогнозы приростов площади строительных фондов в городском поселении Запрудня выполнены Государственным унитарным предприятием Московской области «Научно-исследовательский и проектный институт градостроительства» (ГУП МО «НИиПИ градостроительства») в рамках проекта генерального плана городского поселения Запрудня Талдомского муниципального района Московской области в 2010 году.

Для наибольшей приближенности к существующему положению необходимо ориентироваться на более свежие данные о перспективной застройке на территории городского поселения. На этапе сбора исходных данных для актуализации Схемы теплоснабжения теплоснабжающей организацией теплосеть» была предоставлена информация о планируемой застройке на 2013-2018 гг. в виде заявок на выдачу технических условий.

Раздел 2. Определение возможности подключения перспективных потребителей тепловой энергии (мощности) к источникам тепловой мощности

На основании пьезометрических графиков, представленных в на рисунках в Разделе 4.4, следует вывод о возможности подключения перспективных потребителей к существующей системе теплоснабжения от новой котельной (Пер. Мира, 10). При введении в эксплуатацию перспективных потребителей гидравлический режим отпуска тепловой энергии от источника изменится незначительно. Кроме того, существующие тепловые сети имеют значительный резерв пропускной способности, что позволяет подключать перспективных потребителей к существующей схеме теплоснабжения без проведения перекладок магистральных тепловых сетей с увеличением диаметра.

Из анализа балансов располагаемой мощности «нетто» на источнике и подключенной нагрузки на 2030 г. следует вывод о достаточности резерва тепловой мощности на источнике теплоснабжения. Следовательно, подключение перспективных потребителей к системе теплоснабжения от котельной целесообразно с точки зрения резервов мощностей на источнике.

Раздел 3. Анализ предложений по выводу из эксплуатации котельных, расположенных в зоне действия источников тепловой энергии и переводу тепловой нагрузки от этих котельных на ТЭЦ

Источники тепловой энергии с комбинированной выработкой тепловой и электрической энергии на территории городского поселения Запрудня отсутствуют.

Раздел 4. Анализ предложений по строительству, реконструкции и модернизации системы теплоснабжения

В соответствии с инвестиционной программой теплосеть» «Развитие системы теплоснабжения г. п. Запрудня 2015 – 2017гг» установлен следующий перечень мероприятий, представленный в таблице 42. Также перечень мероприятий по модернизации системы теплоснабжения в соответствии с Инвестиционной программой «Развитие системы теплоснабжения городского поселения Запрудня на 2016 – 2018 гг.» представлен в таблице 43.

Мероприятия по модернизации системы теплоснабжения согласно инвестиционной программе теплосеть»

№п/п	Наименование мероприятия	Обоснование необходимости (цель реализации)	Описание и место расположенгия объекта	Основные технические характеристики	Год начала реализации мероприятия	Год окончания реализации мероприятия	Расходы на реализацию мероприятий в прогнозных ценах, тыс. руб. (с НДС)
Наименование показателя (мощность, протяжённость, диаметр, и т. п.)	Ед. изм	Значение показателя	Всего	Профинансировано к 2015	в т. ч. По годам	Остаток финансирования	в т. ч. За счёт платы за подключение
До реализации мероприятия	После реализации мероприятия	2015	2016	2017
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Группа 4. Мероприятие направленное на снижение негативного воздействия на окружающую среду, достижение плановых значений показателей надёжности и энергетической эффективности объектов теплоснабжения, повышение эффективности работы систем централизованного теплоснабжения
4.1.1	Установка узлов регулирования систем отопления и горячего водоснабжения	Экономия энергетических ресурсов	г. п. Запрудня	количество	шт	0	16	2015	2017	38 852,68	-	10 856,00	13 144,02	14 852,66	-	-
4.1.2
Всего по группе 4	38 852,68	-	10 856,00	13 144,02	14 852,66	-	-

Мероприятия по модернизации системы теплоснабжения согласно инвестиционной программе

№п/п	Наименование мероприятия	Обоснование необходимости (цель реализации)	Описание и место расположенгия объекта	Основные технические характеристики	Год начала реализации мероприятия	Год окончания реализации мероприятия	Расходы на реализацию мероприятий в прогнозных ценах, тыс. руб. (с НДС)
Наименование показателя (мощность, протяжённость, диаметр, и т. п.)	Ед. изм	Значение показателя	Всего	Профинансировано к 2015	в т. ч. По годам	Остаток финансирования	в т. ч. За счёт платы за подключение
До реализации мероприятия	После реализации мероприятия	2016	2017	2018
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Группа 4. Мероприятие направленное на снижение негативного воздействия на окружающую среду, достижение плановых значений показателей надёжности и энергетической эффективности объектов теплоснабжения, повышение эффективности работы систем централизованного теплоснабжения
1	Дооборудование котельной (изменение схем автоматики управления сетевых насосов; изменение системы и подключение системы ХВО, замена узла учёта тепловой энергии, модернизация существующего оборудования КИПиА; мероприятия по обеспечению охранной и антитеррористической деятельности; модернизация существующего тепломеханического оборудования на автоматическое; модернизация тепломеханического оборудования на вводе в котельную, модернизация тепломеханических схем оборудования котельной, наладка систем котельной)	Экономия энергетических ресурсов	Талдомский район, г. п. Запрудня, пер. Мира, 10	количество	шт	1	1	2015	2017	42 849,34	0	13 144,02	14 852,66	14 852,66	-	-
2
Всего по группе 4	42849,34	0,00	13144,02	14852,66	14852,66	-	-
Всего по программе	42849,34	0,00	13144,02	14852,66	14852,66	-	-
