Резерв на ВПУ составляет 46 т/ч, т. е. 46% от установленной производительности, что является достаточным условием для безаварийной и надежной работы системы теплоснабжения от котельной.

В соответствии с п. 10. ФЗ № 000 от 01.01.2001 г. «О внесении изменений в отдельные законодательные акты Российской Федерации в связи с принятием Федерального закона "О водоснабжении и водоотведении»:

с 1 января 2013 года подключение объектов капитального строительства потребителей к централизованным открытым системам теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается; с 1 января 2022 года использование централизованных открытых систем теплоснабжения (горячего водоснабжения) для нужд горячего водоснабжения, осуществляемого путем отбора теплоносителя на нужды горячего водоснабжения, не допускается.

Перспективный баланс водоподготовительных установок (теплоноситель – горячая вода)

Зона действия	Единица измерения	2014	2015	2016	2017	2018	2019	2020	2021	2022	2023	2024	2025	2026	2027	2028	2029	2030
Новая котельная (Пер. Мира, 10)
Производительность ВПУ	тонн/ч	100	100	100	100	100	100	50	10	10	10	10	10	10	10	10	10	10
Средневзвешенный срок службы	лет	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	17
Располагаемая производительность ВПУ	тонн/ч	100	100	100	100	100	100	50	10	10	10	10	10	10	10	10	10	10
Потери располагаемой производительности	%	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Собственные нужды	тонн/ч	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Количество баков-аккумуляторов теплоносителя	шт.	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
Емкость баков аккумуляторов	тыс. м3	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Прирост объемов теплоносителя	м3	0,0	0,0	0,0	156,3	185,8	197,2	197,2	197,2	197,2	197,2	197,2	197,2	197,2	197,2	197,2	197,2	197,2
Всего подпитка тепловой сети, в т. ч.:	тонн/ч	57,0	57,0	57,0	57,4	57,5	57,5	30,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
нормативные утечки теплоносителя	тонн/ч	3,0	3,0	3,0	3,4	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
сверхнормативные утечки теплоносителя	тонн/ч	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
отпуск теплоносителя из тепловых сетей на цели горячего водоснабжения (для открытых систем теплоснабжения)	тонн/ч	54,0	54,0	54,0	54,0	54,0	54,0	27,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Максимум подпитки тепловой сети в эксплуатационном режиме	тонн/ч	57,0	57,0	57,0	57,4	57,5	57,5	30,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
Максимальная подпитка тепловой сети в период повреждения участка	тонн/ч	58,1	58,1	58,1	58,5	58,6	58,6	31,1	3,6	3,6	3,6	3,6	3,6	3,6	3,6	3,6	3,6	3,6
Резерв(+)/ дефицит (-) ВПУ	тонн/ч	43,0	43,0	43,0	42,6	42,5	42,5	18,9	6,4	6,4	6,4	6,4	6,4	6,4	6,4	6,4	6,4	6,4
Доля резерва	%	43,0	43,0	43,0	42,6	42,5	42,5	37,8	64	64	64	64	64	64	64	64	64	64

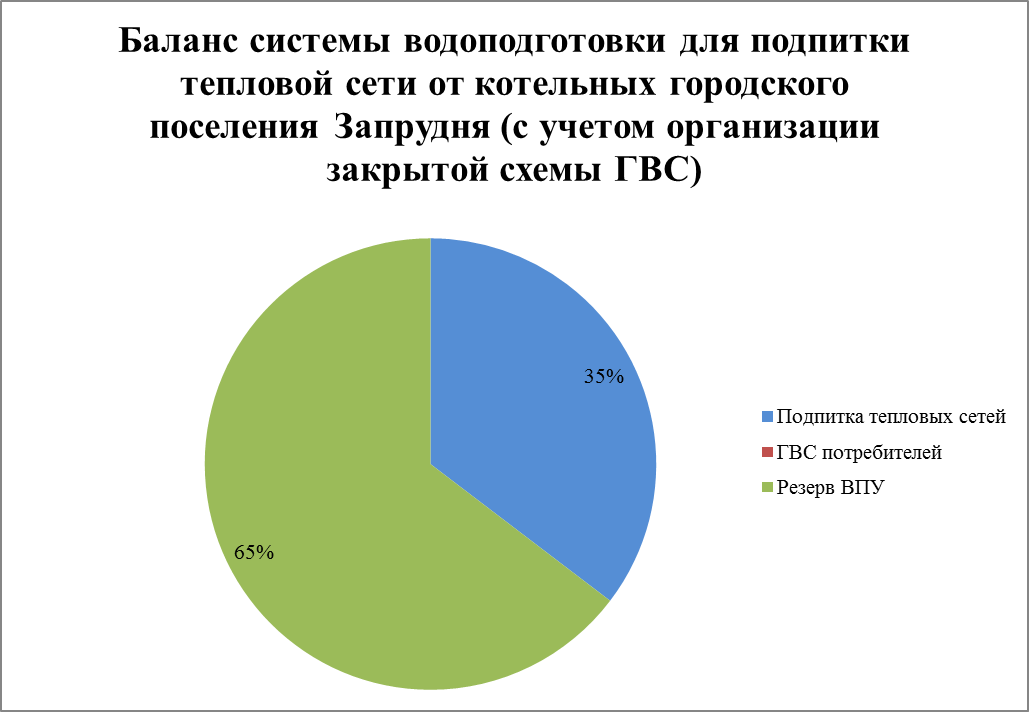

Перспективный баланс системы ВПУ (горячая вода) (с учетом организации закрытой схемы ГВС

Значение расхода воды на подпитку тепловых сетей (по сравнению с существующим состоянием) в связи с подключением дополнительных потребителей тепловой энергии в виде горячей воды увеличится незначительно.. При этом организация закрытой схемы ГВС в перспективе может значительно улучшить качество теплофикационной воды, циркулирующей в тепловой сети, а также исключить расход воды на открытую систему ГВС, что значительно снизит расход подпиточной воды.

Также предполагается снижение производительности водоподготовительных установок за счёт частичного демонтажа оборудования, в связи с переходом на закрытую схему ГВС.

Книга 9. Перспективные топливные балансы

расчеты по каждому источнику тепловой энергии перспективных максимальных часовых и годовых расходов основного вида топлива для зимнего, летнего и переходного периодов, необходимого для обеспечения нормативного функционирования источников тепловой энергии на территории поселения, городского округа

Перспективные топливные балансы разрабатываются в соответствии подпунктом 6 пункта 3  и пунктом 23 Требований к схемам теплоснабжения.

В результате разработки в соответствии с пунктом 23 Требований к схеме теплоснабжения должны быть решены следующие задачи:

установлены перспективные объемы тепловой энергии, вырабатываемой на всех источниках тепловой энергии, обеспечивающие спрос на тепловую энергию и теплоноситель для потребителей, на собственные нужды котельных, на потери тепловой энергии  при ее передаче по тепловым сетям, на хозяйственные нужды предприятий;

установлены объемы топлива для обеспечения выработки тепловой энергии на каждом источнике тепловой энергии;

определены виды топлива, обеспечивающие выработку необходимой тепловой энергии;

установлены показатели эффективности использования топлива и предлагаемого к использованию теплоэнергетического оборудования.

В таблице ниже представлены перспективные показатели работы муниципальных котельных, тепловая энергия от которых используется на нужды отопления.

Существующих индивидуальных потребителей предлагается переводить на индивидуальное теплоснабжение.

Перспективные топливные балансы

Источник	Наименование	2014	2015	2016	2017	2018	2019	2020	2021	2022	2023	2024	2025	2026	2027	2028	2029	2030
Котельная (Пер. Мира, 10)	Подключенная нагрузка, Гкал/ч	26,6	27,726	28,666	29,056	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206	29,206
Отопление, Гкал/ч	23,46	23,876	24,476	24,716	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816	24,816
Вентиляция, Гкал/ч	0	0,51	0,61	0,66	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68
ГВС, Гкал/ч	3,14	3,34	3,58	3,68	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71	3,71
Мощность "нетто" источника, Гкал/ч	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47	38,47
Резерв (+) / Дефицит (-) тепловой мощности "нетто" , Гкал/ч	9,51	8,384	7,444	7,054	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904	6,904
Удельный расход условного топлива, кг. у.т./Гкал	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156
Отпуск тепловой энергии, Гкал	83029,4	83198	83267,7	83295,4	83305,8	83305,5	83305,5	83305,5	83305,5	83305,5	83305,5	83305,5	83305,8	83305,5	83305,5	83305,5	83305,5
Котельная (ул. Соревнование)	Подключенная нагрузка, Гкал/ч	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8	0,8
Отопление, Гкал/ч	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7	0,7
Вентиляция, Гкал/ч	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
ГВС, Гкал/ч	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1
Мощность "нетто" источника, Гкал/ч	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985	0,985
Резерв (+) / Дефицит (-) тепловой мощности "нетто" , Гкал/ч	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125	0,125
Удельный расход условного топлива, кг. у.т./Гкал	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156	156
Отпуск тепловой энергии, Гкал	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13	2497,13
