Схема теплоснабжения городского поселения (стр. 9 )

- простота конструкций систем теплопотребления (повышения разности температур в прямом и обратном трубопроводе приведет к необходимости внедрения смешивающих устройств, что значительно усложнит схемы теплопотребления);

- приближенность потребителей к источникам тепловой энергии;

- малые подключенные нагрузки потребителей.

Регулирование отпуска тепловой энергии

Основной задачей регулирования отпуска тепловой энергии в системах теплоснабжения является поддержание заданной температуры воздуха в отапливаемых помещениях при изменяющихся в течение отопительного сезона внешних климатических условиях и заданной температуры горячей воды, которая поступает в системы горячего водоснабжения при меняющемся в течение суток расходе.

В течение длительного времени основным видом тепловой нагрузки в системе теплоснабжения городского поселения Запрудня, образованной на базе муниципальных котельных, являлась нагрузка отопления, присоединенная к тепловым сетям по зависимой схеме. Центральное качественное регулирование заключалось в поддержании на источнике теплоснабжения температурного графика, обеспечивающего в течение отопительного периода заданную внутреннюю температуру отапливаемых помещений при неизменном расходе теплоносителя (график регулирования отпуска тепловой энергии потребителям по отопительной нагрузке).

С появлением и постепенным ростом нагрузки горячего водоснабжения минимальная температура теплоносителя в тепловой сети была ограничена величиной, необходимой для подачи в систему горячего водоснабжения воды с температурой 70°С, несмотря на то, что по отопительному температурному графику требуется теплоноситель, значительно более низкой температуры. «Излом» отопительного температурного графика при указанных температурах теплоносителя и отсутствие местного качественного регулирования расхода воды на отопление приводят к перерасходу тепловой энергии на отопление.

Основной задачей регулирования отпуска тепловой энергии в системах теплоснабжения является поддержание заданной температуры воздуха в отапливаемых помещениях при изменяющихся в течение отопительного сезона внешних климатических условиях и заданной температуры горячей воды, поступающей в системы горячего водоснабжения при изменяющемся в течение суток расходе этой воды.

Для тепловых сетей городского поселения Запрудня с открытой системой теплоснабжения принято качественное регулирование отпуска тепловой энергии по температурному графику 95-70°С,. Расчетная температура наружного воздуха -28 °С.

Регулирование отпуска тепловой энергии в виде горячей воды осуществляется качественно. Качественное регулирование предполагает изменение температуры теплоносителя без изменения расхода.

Фактические температурные режимы отпуска тепла в тепловые сети и их соответствие утвержденным графикам регулирования отпуска тепла в тепловые сети

В системах теплоснабжения от котельных городского поселения принято качественное регулирование отпуска тепловой энергии.

Расчетный температурный график сетевой воды для котельных с тепловой нагрузкой на отопление и ГВС представлен в таблице 12.

Обоснование выбора графика изменения температур теплоносителя

Принятые температурные графики 95-70°C на муниципальных котельных обусловлены:

малой подключенной нагрузкой потребителей; малой протяженностью тепловых сетей (все потребители находятся на незначительном удалении от источников); простотой конструкции ИТП потребителей. – Температурный график

tн. в.	Т1, ˚С	Т2, ˚С
8	39,7 (70)	34,3
7	41,5 (70)	35,5
6	43,3 (70)	36,8
5	45,0 (70)	37,9
4	46,7 (70)	39,1
3	48,4 (70)	40,2
2	50,1 (70)	41,4
1	51,7 (70)	42,5
0	53,3 (70)	43,6
-1	55,0 (70)	44,6
-2	56,6 (70)	45,7
-3	58,2 (70)	46,7
-4	59,7 (70)	47,8
-5	61,3 (70)	48,8
-6	62,9 (70)	49,8
-7	64,4 (70)	50,8
-8	65,9 (70)	51,8
-9	67,5 (70)	52,8
-10	69,0 (70)	53,8
-11	70,5	54,7
-12	72,0	55,7
-13	73,5	56,6
-14	74,9	57,6
-15	76,4	58,5
-16	77,9	59,4
-17	79,3	60,3
-18	80,8	61,2
-19	82,2	62,1
-20	83,7	63,0
-21	85,1	63,9
-22	86,5	64,8
-23	88,0	65,7
-24	89,4	66,6
-25	90,8	67,4
-26	92,2	68,3
-27	93,6	69,1
-28	95,0	70,0

В перспективе планируется переход на температурный график 115/70, в связи с установкой узлов регулирования у потребителей и ликвидации открытого водоразбора.

Гидравлические режимы тепловых сетей и пьезометрические графики

Гидравлические режимы отпуска тепловой энергии от источников рассмотрены в Книге 4.

Необходимые параметры гидравлического режима тепловой сети обеспечиваются сетевыми насосами, установленными на источниках теплоснабжения.

Потребители подключены по зависимым схемам с наличием/отсутствием водоразбора на нужды ГВС по открытой схеме.

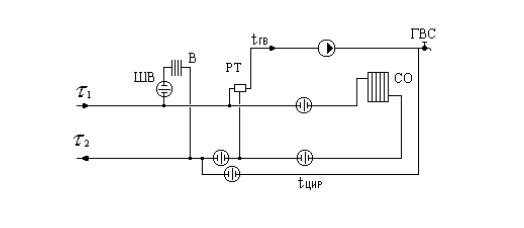

Типовые схемы подключения потребителей к системе централизованного теплоснабжения представлены на рисунке 6. Существенным недостатком такой схемы является невозможность автоматического регулирования потребления тепловой энергии жилыми и административными зданиями. Однако главным преимуществом схемы является простота, т. е. схема не требует обязательного наличия такого дорогостоящего оборудования, как насосы, регулирующие клапаны и пр.

схема подключения потребителей по зависимой схеме с открытой системой ГВС Статистика отказов тепловых сетей (аварий, инцидентов) за последние 5 лет

Значительная изношенность тепловых сетей приводит к возникновению сверхнормативных потерь тепловой энергии при транспортировке по тепловым сетям.

С момента принятия тепловых сетей в эксплуатацию службой эксплуатации ведутся журналы учета утечек на тепловых сетях. Согласно данным об инцидентах на тепловых сетях за отопительный сезон 2014-2015 гг., аварий на трубопроводах не возникало.

Статистика восстановлений (аварийно-восстановительных ремонтов) тепловых сетей и среднее время, затраченное на восстановление работоспособности тепловых сетей, за последние 5 лет

Потребители тепловой энергии по надежности теплоснабжения делятся на три категории:

первая категория - потребители, в отношении которых не допускается перерывов в подаче тепловой энергии и снижения температуры воздуха в помещениях ниже значений, предусмотренных техническими регламентами и иными обязательными требованиями; вторая категория - потребители, в отношении которых допускается снижение температуры в отапливаемых помещениях на период ликвидации аварии, но не более 54 ч;

жилых и общественных зданий до 12 °С; промышленных зданий до 8 °С;

третья категория - остальные потребители.

При аварийных ситуациях на источнике тепловой энергии или в тепловых сетях в течение всего ремонтно-восстановительного периода должны обеспечиваться (если иные режимы не предусмотрены договором теплоснабжения):

подача тепловой энергии (теплосносителя) в полном объеме потребителям первой категории; подача тепловой энергии (теплосносителя) на отопление и вентиляцию жилищно-коммунальным и промышленным потребителям второй и третьей категорий в размерах, указанных в таблице 11; согласованный сторонами договора теплоснабжения аварийный режим расхода пара и технологической горячей воды; согласованный сторонами договора теплоснабжения аварийный тепловой режим работы неотключаемых вентиляционных систем; среднесуточный расход теплоты за отопительный период на горячее водоснабжение (при невозможности его отключения).

Допустимое снижение подачи тепловой энергии

Наименование показателя	Расчетная температура наружного воздуха для проектирования отопления t °С (соответствует температуре наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92)
минус 10	минус 20	минус 30	минус 40	минус 50
Допустимое снижение подачи тепловой энергии, %, до	78	84	87	89	91

Как отмечалось выше, аварийные ситуации, возникающие на тепловых сетях, устраняются в кратчайшие сроки. Ремонт системы теплоснабжения занимает, как правило, не более 36 ч.
