Схема теплоснабжения городского поселения (стр. 8 )

Тепловые сети (управляющая организация теплосеть») от муниципальных котельных не диспетчеризированы.

Электронные схемы тепловых сетей в зонах действия источников тепловой энергии представлены ниже на рисунках:

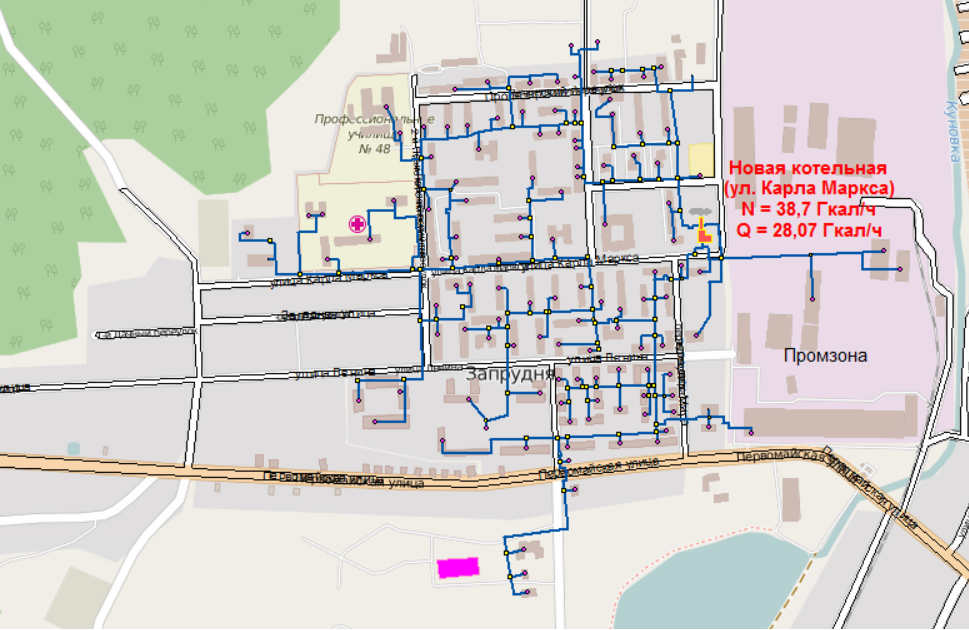

Схема централизованного теплоснабжения от новой котельной (Пер. Мира, 10)
Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах прокладки с выделением наименее надежных участков, определением их материальной характеристики и подключенной тепловой нагрузки

Тепловые сети находятся в эксплуатационной ответственности (управляющая организация теплосеть»).

100% протяженности тепловых сетей на территории городского поселения, принадлежащих Администрации городского поселения, находится в аренде у (управляющая организация теплосеть»). Сети предприятия обеспечивают теплоснабжение многоэтажной жилой застройки, административно-бытовой и социальной застройки, а также промышленных предприятий на территории городского поселения.

Тепловые сети от муниципальных котельных городского поселения транспортируют тепловую энергию от источников теплоснабжения до конечных потребителей. Тепловые сети локализованы в непосредственной близости к источникам теплоснабжения. Сети от котельных характеризуются малыми диаметрами вследствие низких подключенных нагрузок.

теплосеть» осуществляет обслуживание и эксплуатацию тепловых сетей городского поселения Запрудня. Обобщенные характеристики тепловых сетей, находящихся на балансе рассматриваемой организации, в зависимости от способа прокладки представлены в Таблице 9

Тепловые сети, находящиеся в эксплуатационной ответственности теплосеть»

Наружный диаметр, мм	Протяженность тепловых сетей в 2-х трубном исчислении, км
Подземная прокладка	Надземная прокладка	Всего
32	0,0034	-	0,0034
57	1,2097	-	1,2097
76	0,5091	-	0,5091
89	2,5629	-	2,5629
108	1,4846	-	1,4846
133	0,6606	-	0,6606
159	1,5664	-	1,5664
219	1,5381	-	1,5381
273	0,1157	-	0,1157
325	1,0724	-	1,0724
630	0,012	-	0,012
Итого	10,735	0	10,735

Обобщенные протяженности тепловых сетей представлены на рисунке 4.

Тепловые сети города выполнены преимущественно подземным способом прокладки. Надземная прокладка отсутствует.

Материальная характеристика тепловых сетей по каждому источнику тепловой энергии приведена в таблице ниже:

Материальная характеристика тепловых сетей

Источник теплоснабжения	Место расположения источника теплоснабжения	Материальная характеристика, м2
Муниципальные котельные
Новая котельнаяя (Пер. Мира, 10)	Пер. Мира, 10	1443,2
Котельная №2	ул. Соревнование	114,4

Тепловые сети, введенные в эксплуатацию до 1988 года, теплоизолированы минераловатными плитами. Современная изоляция из пенополиуретана характерна только для сетей, введенных в эксплуатацию или прошедших капремонт и реконструкцию после 2003 года.

Для компенсации температурных расширений трубопроводов применяются следующие виды компенсаторов:

- «П» - образные;

- сальниковые;

- сильфонные.

Кроме того, на тепловых сетях имеются участки самокомпенсации.

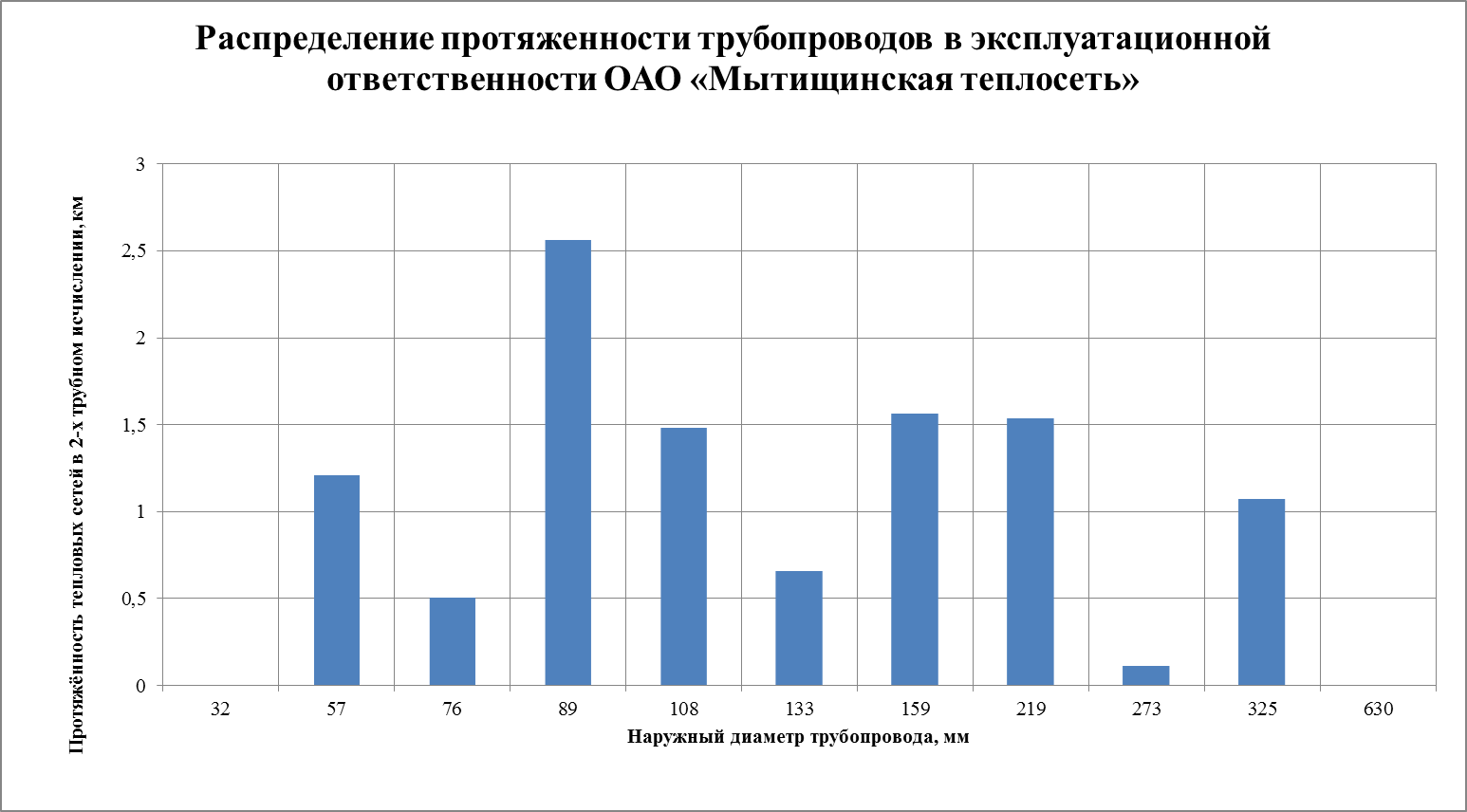

Распределение протяженности трубопроводов в эксплуатационной ответственности теплосеть»

По результатам анализа приведенных выше значений можно сделать следующие выводы:

- Наибольшая часть тепловых сетей, составляющих 85% от общей протяженности, имеют уровень износа свыше 90%;

- на расчетный период разработки Схемы теплоснабжения значительная часть тепловых сетей может также перейти в категорию малонадежных сетей. Следовательно, для предотвращения значительного ухудшения надежности систем теплоснабжения на рассматриваемый период необходимо уделить особое внимание вопрос реконструкции и обновления тепловых сетей.

29 апреля 2010 года была утверждена Инвестиционная программа теплосеть» по развитию системы теплоснабжения городского поселения Запрудня на период 2010 – 2024 г. г. Согласно данной Программе планировалась реконструкция и модернизация всех малонадежных тепловых сетей. На сегодняшний день программа прекратила своё действие. Рекомендуется составлять аналогичные программы реконструкции и модернизации тепловых сетей. Мероприятия позволят повысить надежность теплоснабжения городского поселения и улучшить качество теплоснабжения потребителей.

С целью повышения надежности теплоснабжения потребителей, подключенных к муниципальным котельным, рекомендуется осуществлять планомерную перекладку трубопроводов, имеющих высокую степень износа.

описание типов и количества секционирующей и регулирующей арматуры на тепловых сетях

Информация о количестве арматуры различных диаметров, установленной на тепловых сетях теплосеть» не предоставлена.

описание типов и строительных особенностей тепловых камер и павильонов

При строительстве тепловых сетей, использованы стандартные железобетонные конструкции каналов, соответствующие требованиям ТУ 5858-025-03984346-2001. Каналы выполнены по альбомам Ленгипроинжпроект, серия 3.903 КЛ-14, выпуск 1-5 или аналогичным.

Сборные железобетонные камеры изготовлены по серии и 3.903 КЛ.13, вып. 1-9 (Ленгипроинжпроект) в соответствии с требованиями ТУ5893-024-03984346-2001.

Конструкции смотровых колодцев выполнены по соответствующим чертежами отвечают требованиям ГОСТ 8020-90 и ТУ 5855-057-03984346-2006.

Описание графиков регулирования отпуска тепла в тепловые сети с анализом их обоснованности Нормативные требования

Содержание раздела отражает требования к установлению существующего состояния (на момент разработки схемы) в области эффективности регулирования отпуска тепловой энергии потребителям. Для установления проектных требований применяются исходные данные для разработки схемы теплоснабжения.

Материалы настоящего раздела используются для:

установления базового (на момент разработки схемы теплоснабжения) состояния в области регулирования отпуска тепла потребителям; анализа проектных требований и фактического состояния в области регулирования отпуска тепла потребителям; анализа причин нарушений проектных требований.

Для выполнения раздела применяются Методические указания по составлению энергетических характеристик для систем транспорта тепловой энергии по показателям «разность температур сетевой воды в подающих и обратных трубопроводах» и «удельный расход сетевой воды» (СО 153-34.20.523-2003, Часть 1 и Часть 2, методические указания утверждены Приказом Министерства энергетики Российской Федерации ).

В Табл. 11 представлен температурный график тепловых сетей от муниципальных котельных.

Утвержденный температурный график 95/70˚С с температурой нижней срезки 70˚С для тепловых сетей от котельных городского поселения

tн. в.	Т1, ˚С	Т2, ˚С
8	39,7 (70)	34,3
7	41,5 (70)	35,5
6	43,3 (70)	36,8
5	45,0 (70)	37,9
4	46,7 (70)	39,1
3	48,4 (70)	40,2
2	50,1 (70)	41,4
1	51,7 (70)	42,5
0	53,3 (70)	43,6
-1	55,0 (70)	44,6
-2	56,6 (70)	45,7
-3	58,2 (70)	46,7
-4	59,7 (70)	47,8
-5	61,3 (70)	48,8
-6	62,9 (70)	49,8
-7	64,4 (70)	50,8
-8	65,9 (70)	51,8
-9	67,5 (70)	52,8
-10	69,0 (70)	53,8
-11	70,5	54,7
-12	72,0	55,7
-13	73,5	56,6
-14	74,9	57,6
-15	76,4	58,5
-16	77,9	59,4
-17	79,3	60,3
-18	80,8	61,2
-19	82,2	62,1
-20	83,7	63,0
-21	85,1	63,9
-22	86,5	64,8
-23	88,0	65,7
-24	89,4	66,6
-25	90,8	67,4
-26	92,2	68,3
-27	93,6	69,1
-28	95,0	70,0

Анализ обоснованности графиков регулирования отпуска тепловой энергии в тепловые сети

Для систем теплоснабжения на базе муниципальных котельных, работающих в соответствии с температурным графиком 95-70°С, принятый температурный график является оптимальным и технически обоснованным по следующим причинам:
