Активная мощность приёмников: Pпр = 705, 59 [Вт].

Реактивная мощность приёмников: Qпр = 191, 77 [вар].

3.9.2. Метод построения потенциальной диаграммы

Идея метода: для любого контура рассчитываемой электрической цепи согласно второму закону Кирхгофа может быть составлено уравнение электрического баланса: геометрическая сумма напряжений в контуре равна нулю. Выполнение таково равенства для произвольно выбранного контура рассчитываемой электрической цепи позволяет говорить о правильности расчёта.

Критерий применимости: для оценки правильности выполненного расчёта электрической цепи необходимо оценить выполнимость электрического баланса для всех её контуров. Степень достоверности проведённой этим способом проверки возрастает по мере увеличения числа рассмотренных контуров электрической цепи§.

Алгоритм расчета:

– по схеме электрической цепи выбираются контуры;

– относительно выбранных контуров составляются уравнения электрического баланса;

– по выполнимости условия электрического баланса для выбранных контуров судят о правильности произведённого расчёта электрической цепи.

Для цепей постоянного тока, составленные по второму закону Кирхгофа, уравнения контуров могут быть наглядно представлены потенциальными диаграммами – графиками распределения потенциалов вдоль выбранных контуро⧧.

Рассмотрим последовательность построения векторной диаграммы для цепи (рис. 3.50), в которой действуют источники постоянной ЭДС.

Зададим анализируемый контур (abcdef) и запишем для него уравнение электрического баланса, в котором падения напряжений на сопротивлениях будем учитывать со знаком "–", если протекаю

Рис.3.50. Исходная схема для построения потенциальной диаграммы

протекающий по нему ток совпадает с выбранным направлением обхода контура, а ЭДС источников при совпадении их направления с направлением обхода – со знаком "+":

.

Для построения потенциальной диаграммы выберем в заданном контуре начальную точку и примем её потенциал равным нулю (j а = 0). Порядок построения таков (рис. 3.52):

– согласно законам Ома и Кирхгофа определяется потенциал очередной точки (не обязательно узел);

– по оси абсцисс от координаты предыдущей точки откладывается отрезок пропорциональный сопротивлению, заключенному между рассматриваемой и предыдущей точками;

– ордината, искомой точки в плоскости потенциальной диаграммы пропорциональна потенциалу данной точки в электрической схеме.

– найденные точки в плоскости потенциальной диаграммы соединяются прямыми линиями.

Следует заметить, что тангенс угла наклона отрезка, соединяющего две точки на плоскости потенциальной диаграммы пропорционален току, протекающему по участку электрической цепи, ограниченному этими двумя точками.

Рис.3.51. Потенциальная диаграмма

j а = 0;

j b = j а – I5R6;

j с = j b – E1;

j d = j с – I5R5;

j e = j d + E2;

j f = j е – I2R2;

j a = j f – I3R3

Приложение 1

Листинг расчёта задачи (примеры 3.5, 3.6, 3.7 и 3.13) в MathCAD

Продолжение прилож. 1

144:= J

Продолжение прилож. 1

Окончание прилож. 1

Приложение 2

Правила выполнения условных графических

обозначений (УГО)§

УГО строится в виде схематического знака (графического символа), форма которого может не соответствовать изображению реальной конструкции элемента (устройства). УГО не должно содержать текстовую часть, допускать различные толкования или пониматься двусмысленно, быть идентично с другим обозначением, значение которого уже определено.

У основного УГО допускается наносить несколько дополнительных (классифицирующих) символов (ГОСТ 2.721-74), которые помещают рядом или внутри общего УГО.

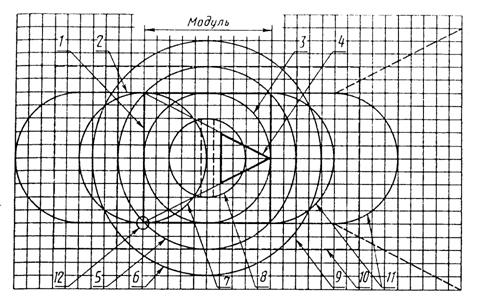

В данном приложении рекомендуемые размеры УГО приведены относительно параметра М, числовое значение которого может быть выбрано из ряда:

М: 3,8 40

Обозначения направлений тока и напряжения



а) б)

Рис. П2.1. Обозначение направлений приложенного к участку электрической цепи:

а – напряжения; б – протекающего по нему тока

Продолжение прилож. 2

Обозначение регулирования, саморегулирования и подстройки

Рис. П2.2. Обозначение регулирования. Линейное регулирование:

а – общее обозначение линейного регулирования;

б– плавное линейное регулирование; в – ступенчатое линейное регулирование;

г – общее обозначение нелинейного регулирования; д – линейное саморегулирование;

е – нелинейное саморегулирование; ж – подстроечное регулирование.

Знаки должны пересекать условное графическое обозначение соответствующего элемента.

Обозначение электрических связей, проводов и их соединений



Рис. П2.3 Обозначение электрических связей, проводов и их соединений:

а – графический излом; б – пересечение электрически не соединённых проводов;

в – электрические связи с одним ответвлением; г – электрические связи с двумя

ответвлениями

Обозначение заземления (ГОСТ 2.721–74)



Рис. П2.4. Заземление:

а – общее обозначение; б – защитное; в – электрическое

соединение с корпусом (массой); г – эквипотенциальность.

Устройства контактные и коммутационные соединения

(ГОСТ 2.755–87)



Рис. П2.5. Функция:

а – контактора; б – выключателя; в – разъединителя; г – выключателя - разъединителя;

д – путевого или концевого выключателя; е – дугогашение.

Продолжение прилож. 2



Рис. П2.6. Контакт коммутационного устройства:

а – замыкающий; б – размыкающий; в – переключающий;

г – переключающий с нейтральным положением; д – кнопочное управление;

е – выключатель трехполюсный; ж – выключатель электромагнитный (реле)

Обозначение конденсаторов (ГОСТ 2.728–74)



Рис. П2.7. Конденсаторы постоянной ёмкости:

а – общее обозначение; б – электролитический поляризованный; в – неполяризованный. Конденсатор переменной ёмкости:

г – общее обозначение; д – нелинейная ёмкость; е – подстроечный

Обозначение предохранителей (ГОСТ 2.727–68) и резисторов (ГОСТ 2.728–74)



Рис. П2.8. Плавкий предохранитель:

а – общее обозначение; б – с указанием стороны, остающейся под напряжением;

Резисторы: в – общее обозначение; г – переменный без разрыва цепи; д – переменный с разрывом цепи; е – подстроечный; ж – с саморегулировкой линейное; з – с саморегулировкой нелинейный; и – потенциометр

Окончание прилож. 2

Катушки индуктивности (ГОСТ 2.723–68)



Рис. П2.9. Катушки индуктивности:

а – катушка индуктивности, дроссель без магнитопровода;

б – радиус витка катушки индуктивности относительно параметра М;

в – рабочая обмотка трансформатора или магнитного усилителя;

г – магнитопровод ферромагнитный; д – катушка индуктивности со скользящим контактом; е – с нелинейным саморегулированием; ж – с подстроечным регулированием;

з – с ферромагнитным магнитопроводом

Электроизмерительные приборы (ГОСТ 2.729–68)

	а)	б)
	в)
	г)



Рис. П2.10. Вид контура для обозначения прибора:

а – показывающего; б – регистрирующего.

Примеры показывающих приборов:

в – амперметр; г – вольтметр; д – ваттметр

Активные элементы электрической цепи



Рис. П2.11. Примеры обозначения активных элементов электрической цепи:

а – источник постоянной ЭДС; б – переменной ЭДС;

в – источник постоянного тока; г – переменного тока

Список ИСПОЛЬЗОВАННОЙ литературы

1.  Атабеков основы электротехники. Ч. I. Линейные электрические цепи. М.: Энергия. 19с.

2.  Бессонов основы электротехники. Электрические цепи: Учебник. – 10-е изд. – М.: Гардарики, 2002. –638 с.: ил.

3.  Евдокимов основы электротехники: Учеб. для средн. спец. учеб. заведений. – 7-е изд., испр. и доп. – М.: Высш. шк., 1999. – 495 с.: ил.

4.  , Немцов . Учеб. для вузов. – 6-е изд. перераб. – М.:Высш. шк., 2000. – 542 с.: ил.

5.  Теоретические основы электротехники: В 3-х т. Учебник для вузов. Том 1.- 4-е изд./ , , . – СПб: Питер, 2004. – 463 с. ил.

6.  Теоретические основы электротехники: В 3-х т. Учебник для вузов. Том 2.- 4-е изд./ , , . – СПб: Питер, 2004. – 576 с. ил.

7.  , ,Чечурин основы электротехники: Сборник задач. – СПб: Питер, 2004. – 512 с. ил.

8.  Попов теории цепей: Учеб. для вузов. – 3-е изд., испр. – М.: Высш. шк., 2000 – 575 с.: ил.

9.  Теоретические основы электротехники / Под ред. . Ч I, II. – М.: Высш. шк., 1975.

10.  Кирьянов MathCAD 2001. – CПб.: БХВ–Петербург, 2002. – 544 с.: ил.

11.  , , Терехова электрических схем по ЕСКД: Справочник. – М.: Издательство стандартов, 1989. – 325 с.
