Рабочая тетрадь для оценки качества знаний по технологии технического труда (стр. 5 )

Вторая группа изделий — это _______________________________________________________

________________________________________________________________________________.



Оценочные баллы:

Максимальный Фактический

5. В таблице приведены примеры изделий из тонколистового металла и проволоки. В каждой строке из трех названий выберите и подчеркните одно, которое от вида металла отличается от двух других.

Таблица

1. Кровля	Струны	Канистры
2. Гвозди	Шурупы	Хозяйственная посуда
3. Трубы	Гвозди	Винты
4. Цепочки	Электрические провода	Иглы



Оценочные баллы:

Максимальный Фактический

6. К названиям профессий, связанных с производством и использованием металлов, подберите верные им характеристики из таблицы.

1. Вальцовщик. 2. Жестянщик. 3. Волочильщик.

Таблица

Условные обозначения	Характеристика
А	Квалифицированный рабочий, хорошо знает устройство различных станков и приспособлений для обработки листового металла, умеет работать на них, применяет различные инструменты
Б	Специалист, хорошо разбирается в поведении металлов при протягивании заготовок через отверстия, знает устройство оборудования и приспособлений
В	Квалифицированный рабочий, хорошо знает свойства металлов при различных температурах разбирается в устройстве оборудования для прокатки



Оценочные баллы:

Максимальный Фактический

Тема 4. Типы графических изображений

§ 4.1. Понятие об изделии и детали. Технический рисунок, эскиз, чертеж, технологическая карта

1. Допишите предложения.

А. Изготовленное из однородного материала без применения сборочных операций называется ___________________________________________________________________________________.

Б. Состоящее из нескольких деталей, собранных и соединенных в единое целое называется ___________________________________________________________________________________.

В. Наглядное объемное графическое изображение предмета, выполненное от руки с указанием его размеров называется _____________________________________________________________

Г. Графическое изображение, выполненное от руки, на глаз, с выдержанными соотношениями между отдельными частями предмета называется __________________________________________.

Д. Графическое изображение предмета, выполненное чертежными инструментами называется ___________________________________________________________________________________.

Е. Документация, в которой записан весь процесс обработки изделия с указанием операций и оборудования, применяемых материалов и инструментов называется ___________________________________________________________________________________.



Оценочные баллы:

Максимальный Фактический

2. На представленных рисунках определите и запишите, где технический рисунок, эскиз, чертеж.

1. 2.

3. 1.__________________

2.__________________.

3.__________________



Оценочные баллы:

Максимальный Фактический

3. Заполните схему.

Графическое обозначение размеров и материала на чертеже

Схема



Оценочные баллы:

Максимальный Фактический

Тема 5. Слесарный верстак и его назначение. Устройство слесарных тисков. Ручные инструменты и приспособления для обработки тонколистового металла, их назначение

§ 5.1. Слесарный верстак и его назначение

1. Допишите предложения.

А. Верстак — это рабочий стол________________________________________________________

___________________________________________________________________________________.

Б. Верстак включает основные его части: крышка, основание,_______________________________

___________________________________________________________________________________.



Оценочные баллы:

Максимальный Фактический

2.Заполните схему.

Устройство слесарного верстака

Схема



Оценочные баллы:

Максимальный Фактический

3.Изучите рисунок «Универсальный верстак» и запишите название его частей.

1. — ______________________

2. — ______________________

3. — ______________________

4. — ______________________

5. — ______________________

6. — ______________________

7. — ______________________



Оценочные баллы:

Максимальный Фактический

§ 5.2. Устройство слесарных тисков

1. Изучите рисунок «Слесарные тиски» и запишите названия их основных частей:





Оценочные баллы:

Максимальный Фактический

§ 5.3. Ручные инструменты и приспособления для обработки тонколистового металла, их назначение.

1. По рисункам определите и запишите ручные инструменты и приспособления для правки тонколистового металла.

1. 2.



3. 4.

5.

1.__________________.2.____________________. 3.____________________

4.__________________.5.____________________



Оценочные баллы:

Максимальный Фактический

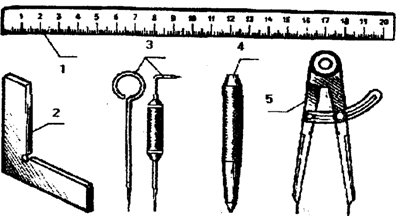

2. Изучите изображенные на рисунке инструменты для разметки заготовок и запишите их название.



1. —_____________________________. 2. — _______________________.

3. — ____________________________. 4 — ________________________.

5. — ____________________________.



Оценочные баллы:

Максимальный Фактический

3. Изучите изображенные на рисунке инструменты для резания заготовок из тонколистового металла и запишите их название.



1–2.________________________.3._______________________.



Оценочные баллы:

Максимальный Фактический

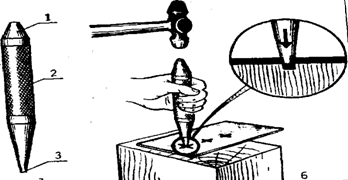

4. Изучите изображенные на рисунке инструменты для пробивания отверстий в тонколистовом металле и запишите их название.

а. — _____________________(1 — ………………, 2 — …………….., 3 — ………………….)

б. — _____________________.



Оценочные баллы:

Максимальный Фактический

5. Изучите изображенные на рисунках приемы гибки тонколистового металла и запишите их название.



1. 2.

3. 4.

5. 6.



1._______________________________. 2. _____________________________.

3._______________________________. 4. _____________________________.

5._______________________________. 6 ._____________________________.



Оценочные баллы:

Максимальный Фактический

6. Изучите изображенные на рисунке инструменты и материалы для отделки изделий из тонколистового металла и запишите пропущенные их названия.

1. 2.

3. 4.

5. 6.



7.



1. — _________________. 2. — _________________. 3. Лакирование

4. Лакирование. 5. — ____________. 6. — __________________. 7. — ______________



Оценочные баллы:

Максимальный Фактический

7. Заполните схему.

Схема

1. …………………. …………………….	2. ………………… ……………………	3. Шлифовальная колодка



5. Масляные краски	6. …………….
4. Эмали





Оценочные баллы:

Максимальный Фактический

Тема 6. Основные технологические операции обработки тонколистового металла и особенности их выполнения

§ 6.1. Правка тонколистового металла, плоскостная разметка, резание ножницами, опиливание кромок, пробивание отверстий, гибка, отделка

1. Допишите предложения.

А. Правка — это слесарная операция по выравниванию____________________________________

__________________________________________________________________________________.

Б. Разметка — это нанесение на заготовку контура будущего изделия в виде точек и линий __________________________________________________________________________________.

В. Резание — это операция по разделению заготовок на части______________________________

___________________________________________________________________________________.

Г. Гибка — слесарная операция, с помощью которой заготовке_____________________________

___________________________________________________________________________________.

Д. Опиливание кромок — это операция по удалению с заготовки слоя металла (припуска) с помощью напильника _________________________________________________________________________

___________________________________________________________________________________.

Е. Пробивание отверстий — это один из видов получения и обработки отверстий в тонколистовом металле с использованием_________________________________________________________

___________________________________________________________________________________.

Ж. Сверление — это один из видов получения и обработки отверстий с помощью ___________________________________________________________________________________.

З. Отделка — это нанесение на поверхность изделия декоративного покрытия, улучшающего ___________________________________________________________________________________

__________________________________________________________________________________.

И. Приспособления — это устройства для облегчения работы, делающие ее

__________________________________________________________________________________.



Оценочные баллы:

Максимальный Фактический

2. К названиям основных технологических операций, связанных с обработкой и отделкой металлов, подберите из таблицы верные им характеристики. 1. Правка.2. Разметка. 3. Резание. 4. Гибка. 5. Опиливание кромок. 6. Пробивание отверстий. 7. Сверление. 8. Отделка. 9. Приспособления.

Таблица

Условн. обозн.	Характеристика
А	Устройства для облегчения работы, делающие ее более точной, безопасной
Б	Слесарная операция, с помощью которой заготовке придается необходимая форма
В	Слесарная операция по выравниванию заготовок из тонколистового металла
Г	Один из видов получения и обработки отверстий в тонколистовом металле с использованием стального стержня (пробойника) с плоской рабочей поверхностью
Д	Операция по срезанию с заготовки слоя металла (припуска) с помощью напильника для получения требуемых размеров
Е	Один из видов получения и обработки отверстий с помощью специального инструмента — сверла
Ж	Нанесение на поверхность изделия декоративного покрытия, улучшающего внешний вид и защищающего от воздействия окружающей среды
З	Нанесение на заготовку контуры будущего изделия в виде точек и линий с соблюдением чертежных размеров
И	Операция по разделению заготовок на части с помощью ножниц или ножовок



Оценочные баллы:

Максимальный Фактический

§ 6.2. Правила безопасности труда при обработке тонколистового металла

1. Заполните схемы.

Схема 1

1. Осторожно обходиться с заготовками, поскольку листовой металл и проволока имеют острые кромки	2. Обязательно надевать рукавицу на руку, удерживающую заготовку при ее правке	3. ………..…………….. ……….………………… …………………………. …………..………………





Оценочные баллы:

Максимальный Фактический

Схема 2

Правила безопасности труда при разметке металла



1. Не класть чертилку и разметочный циркуль в карман халата. Их можно держать только на верстаке.	2. ………………………………… …………………………………………………………………………………………………………………………..….



Оценочные баллы:

Максимальный Фактический

Схема 3

1. При пробивании отверстий работать исправным молотком. Не держать пальцы около рабочей части пробойника	2. ………………..…… ………………………………………………………………….…………





Оценочные баллы:

Максимальный Фактический

Схема 4







Оценочные баллы:

Максимальный Фактический

Схема 5

1. Запрещается работать напильником без ручки. Перед началом работы проверить, прочно ли насажена хвостовик напильника	2. …………………..…. ………………………………………………………………………………	3. Надежно закреплять заготовку в тисках
