Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 2 )

Размеры в миллиметрах

DN/OD	de*	Z	t	t1*	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	180	±15	336	±28	364	0,38
125	125	190	±15	355	±28	388	0,47
160	160	200	±20	373	±37	411	0,77
200	200	212	±25	396	±47	446	1,12
250	250	337	±40	629	±75	690	2,6
315	315	398	±50	743	±93	830	4,8
400	400	412	±55	769	±103	868	7,8
500	500	485	±65	905	±121	1026	14,0
630	630	523	±80	976	±159	1114	21,8
800	800	770	±90	1461	±170	1636	57,0
1000	1000	870	±100	1655	±190	1873	93,4
1200	1200	905	±110	1689	±210	1951	143,8

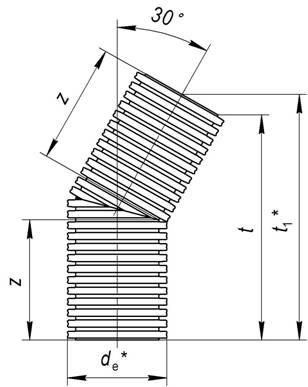

Рисунок 2 – Отвод 30°

Размеры в миллиметрах

DN/OD	de*	Z	t	t1*	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	175	±15	300	±25	332	0,39
125	125	185	±15	315	±25	355	0,48
160	160	192	±20	327	±35	384	0,78
200	200	197	±25	335	±45	409	1,12
250	250	325	±40	555	±70	635	2,8
315	315	355	±50	605	±85	716	4,6
400	400	360	±55	615	±95	751	7,4
500	500	460	±65	785	±110	938	14,3
630	630	470	±80	802	±135	1022	21,5
800	800	865	±89	1480	±152	1756	67,5
1000	1000	900	±100	1536	±170	1844	100,4
1200	1200	1000	±110	1750	±190	2120	160,1

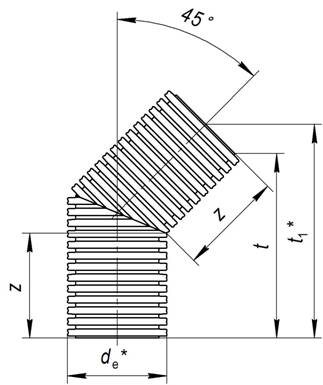

Рисунок 3 – Отвод 45°
