Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 3 )

Размеры в миллиметрах

DN/OD	de*	Z	Z1	t	t1*	Расчетная масса,* кг
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	180	±15	126	±15	328		379	0,54
125	125	190	±15	143	±15	351		410	0,67
160	160	200	±20	194	±20	394		462	1,19
200	200	212	±25	237	±25	430		469	1,8
250	250	337	±40	280	±40	632		746	3,9
315	315	398	±50	334	±50	740		884	7,1
400	400	412	±55	447	±55	819		993	12,5
500	500	485	±65	538	±65	961		1177	22,6
630	630	523	±80	669	±80	1071		1346	36,9
800	800	800	±90	1170	±90	1893	±215	2195	90,2
1000	1000	900	±100	1300	±100	2043	±235	2420	142,7
1200	1200	1000	±110	1390	±110	2200	±255	2653	217,6

Рисунок 4 – Отвод 60°

Размеры в миллиметрах

DN/OD	de*	Z	Z1	t	t1*	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	175	±15	172	±15	232		284	0,60
125	125	185	±15	187	±15	244		297	0,75
160	160	192	±20	238	±20	267		348	1,32
200	200	197	±25	291	±25	286		392	2,0
250	250	325	±40	360	±40	433		554	4,3
315	315	355	±50	424	±50	470		628	7,6
400	400	360	±55	505	±55	483		683	13,1
500	500	460	±65	645	±65	623		875	25,2
630	630	470	±80	782	±80	654		971	40,3
800	800	800	±90	1515	±90	1385	±150	1785	100,3
1000	1000	900	±100	1660	±100	1471	±170	1971	159,2
1200	1200	1000	±110	1740	110	1525	±190	2125	240,7

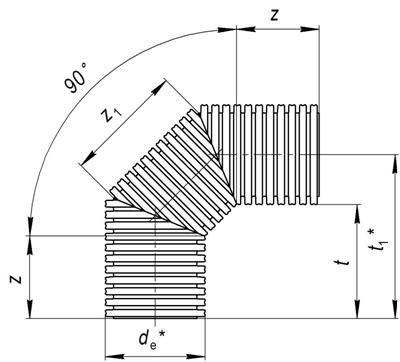

Рисунок 5 – Отвод 90°
