Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 6 )

В миллиметрах

DN/OD	di*	de*	d*	di1*	dе1*	do*	L	L1	L2	t	y*	Расчетная масса, кг
Ном.	Пред откл	Ном.	Пред откл	Ном.	Пред откл	Ном.	Пред откл
800х400	803	870	840	402	430	360	410	± 55	240	± 30	155	± 20	33	± 10	257,5	14,12
800х500	803	870	840	502	537	450	435	± 55	240	± 30	180	± 20	25	± 10	299,5	14,36
800х630	803	870	840	633	669	560	475	± 55	240	± 30	220	± 20	14	± 10	353,5	14,99
1000х400	1003	1090	1040	402	430	360	440	± 55	270	± 30	155	± 20	47	± 15	266	22,86
1000х500	1003	1090	1040	502	537	450	465	± 55	270	± 30	180	± 20	39	± 15	308	23,10
1000х630	1003	1090	1040	633	669	560	505	± 55	270	± 30	220	± 20	27	± 15	362	27,72
1200х400	1203	1300	1200	402	430	360	500	± 55	330	± 30	155	± 20	57	± 20	256,5	31,65
1200х500	1203	1300	1200	502	537	450	525	± 55	330	± 30	180	± 20	49	± 20	298,5	31,89
1200х630	1203	1300	1200	633	669	560	625	± 55	330	± 30	220	± 20	38	± 20	352,5	32,51

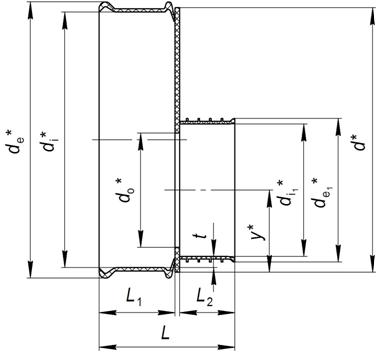

Рисунок 10 – Переход эксцентрический Тип 2

В миллиметрах

DN/OD	di*	de*	di1*	dе1*	do*	L	L1	L2	t	Расчетная масса, кг
Ном.	Пред откл.	Ном.	Пред. откл.	Ном.	Пред. откл.	Ном.	Предоткл.
1000х800	1003	1090	803	870	700	525	± 65	270	± 30	240	± 30	14	± 25	24,01
1200х800	1203	1300	803	870	700	585	± 65	330	± 30	240	± 30	24	± 25	32,08
1200х1000	1203	1300	1003	1090	880	615	± 65	330	± 30	270	± 30	11	± 25	34,15

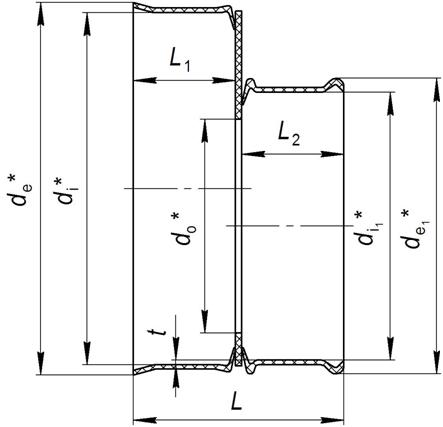

Рисунок 11 – Переход эксцентрический Тип 3
