ФИТИНГИ
сварные с двухслойной профилированной
стенкой для безнапорных трубопроводов «КОРСИС»
ПРОИЗВОДСТВА
ГРУППЫ ПОЛИПЛАСТИК
каталог
Содержание:
1. Сварные фитинги для безнапорных трубопроводов назначение, способ изготовления, условное обозначение | 2 |
2. Отводы 15º - 90º диаметрами мм | 4 |
3. Тройники 45º, 90º диаметрами мм | 9 |
4. Крестовины диаметрами 110-315 мм | 11 |
5. Переходы эксцентрические диаметрами от 125-110 мм до мм | 12 |
6. Переходы «профилированная-гладкая труба» диаметрами мм | 16 |
7. Заглушки | |
диаметрами мм | 17 |
8. Муфты диаметром мм | 19 |
1. Сварные фитинги
для безнапорных трубопроводов
1.1 Назначение.
Cварные соединительные детали (далее – детали), предназначены для строительства подземных сетей хозяйственно-бытовой канализации и систем водоотведения (безнапорной и ливневой канализации, водостоков), сброса промышленных стоков.
1.2 Способ изготовления.
Фитинги изготавливаются сваркой встык из труб с двухслойной профилированной стенкой «Корсис» согласно ТУ и «Корсис Про» согласно СТО 3-2008.
Элементы деталей могут изготавливаться с использованием напорных труб по ГОСТ 18599 и деталей, поставляемых по импорту.
1.3 Условное обозначение.
Условное обозначение состоит из наименования вида детали (по таблице 1, рисунки 1-11); номинального наружного размера DN/OD; номинальной кольцевой жесткости SN; обозначения настоящих технических условий.
Примеры условных обозначений
Отвод 300 DN/OD 250 SN8 ТУ
Условное обозначение деталей (по таблице 1, рисунки 12-14); состоит из наименования вида детали номинального наружного присоединительного диаметра DN/OD; обозначения настоящих технических условий.
Переход «профилированная – гладкая» DN/OD 110 ТУ 2248‑012‑‑2008
Заглушка Тип 2 DN/OD 800 ТУ
Условное обозначение деталей (по таблице 1, рисунки 15,16); состоит из наименования вида детали номинального наружного присоединительного диаметра DN/OD; обозначения стандарта организации.
Муфта КОРСИС DN/OD 160 СТО 3-2008
МУФТА КОРСИС ПРО DN/OD 400 СТО 3-2008
1.4 Виды и размеры.
Виды деталей и их номинальные диаметры, приведены в таблице 1.
Таблица 1
Вид детали | Номинальный размер | Номер |
Отвод 15° | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 1 |
Отвод 30° | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 2 |
Отвод 45° | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 3 |
Отвод 60° | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 4 |
Отвод 90º | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 5 |
Тройник 45° | 110, 125, 160, 200, 250, 315, 400, 500 | 6 |
Тройник 90° | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1200 | 7 |
Крестовина | 110, 125, 160, 200, 250, 315 | 8 |
Переход эксцентрический Тип 1 | 125х110, 160х110, 160х125, 200х110, 200х125, 200х160, 250х110, 250х125, 250х160, 250х200, 315х110, 315х125, 315х160, 315х200, 315х250, 400х110, 400х125, 400х160, 400х200, 400х250, 400х315, 500х110, 500х125, 500х160, 500х200, 500х250, 500х315, 500х400, 630х110, 630х125, 630х160, 630х200, 630х250, 630х315, 630х400, 630х500 | 9 |
Переход эксцентрический Тип 2 | 800х400, 800х500, 800х630, 1000х400, 1000х500, 1000х630, 1200х400, 1200х500, 1200х630 | 10 |
Переход эксцентрический Тип 3 | 1000х800, 1200х800, 1200х1000 | 11 |
Переход «профилированная – гладкая» | 110, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 | 12 |
Заглушка Тип 1 | 110, 125, 160, 200, 250, 315, 400, 500, 630 | 13 |
Заглушка Тип 2 | 800, 1000, 1200 | 14 |
Муфта Корсис и Корсис Про | 160, 200, 315, 400, 500, 630 | 15, 16 |
Примечание – Номинальный размер трубопровода DN/OD является общим для всех элементов трубопровода и соответствует наружному диаметру детали de, в миллиметрах |
1.4.1 Конструкция и размеры деталей должны соответствуют рисункам 1 – 14.
Примечание - Размеры, обозначенные на рисунках 1-14 знаком «*», приведены для справки. Масса рассчитана при плотности полиэтилена 950 кг/м3.Отклонение угловых размеров свариваемых деталей ±5о.

Размеры в миллиметрах
DN/OD | de* | Z | t | t1 | Расчетная | ||
Номин. | Пред. | Номин. | Пред. | SN 8 | |||
110 | 110 | 175 | ±20 | 350 | ±40 | 365 | 0,36 |
125 | 125 | 180 | ±20 | 360 | ±40 | 375 | 0,43 |
160 | 160 | 190 | ±20 | 380 | ±40 | 399 | 0,70 |
200 | 200 | 200 | ±25 | 400 | ±50 | 425 | 1,23 |
250 | 250 | 320 | ±35 | 630 | ±70 | 660 | 2,4 |
315 | 315 | 375 | ±45 | 735 | ±90 | 770 | 4,3 |
400 | 400 | 385 | ±50 | 760 | ±100 | 806 | 6,9 |
500 | 500 | 425 | ±60 | 843 | ±120 | 900 | 11,4 |
630 | 630 | 470 | ±75 | 930 | ±150 | 1004 | 18,3 |
800 | 800 | 720 | ±90 | 1415 | ±180 | 1506 | 49,8 |
1000 | 1000 | 830 | ±100 | 1648 | ±200 | 1761 | 83,3 |
1200 | 1200 | 880 | ±110 | 1750 | ±220 | 1885 | 123,6 |

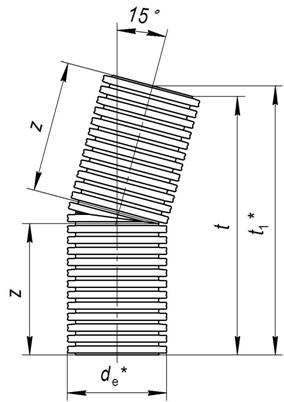

Рисунок 1 – Отвод 15°
|
