Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 5 )

В миллиметрах

DN/OD	di*	de*	d*	di1*	dе2*	do*	L	L1	L2	t	y*	Расчетная масса, кг
Ном.	Пред откл	Ном.	Пред откл	Ном.	Пред откл	Ном.	Пред откл.
125х110	125,4	139	142	110,4	122	100	190	± 25	90	± 10	90	± 10	0	± 5	63	0,29
160х110	160,5	174	176	110,4	122	100	200	± 25	100	± 10	90	± 10	0,5	± 5	63,5	0,46
160х125	160,5	174	176	125,4	139	112	200	± 25	100	± 10	90	± 10	1	± 5	71,5	0,46
200х110	201	216	220	110,4	122	100	210	± 30	110	± 15	90	± 10	4	± 5	68,5	0,72
200х125	201	216	220	125,4	139	112	210	± 30	110	± 15	90	± 10	4	± 5	76,5	0,72
200х160	201	216	220	160,5	174	150	220	± 30	110	± 15	100	± 10	3	± 5	93	0,68
250х110	251	272	270	110,4	122	100	225	± 30	115	± 15	90	± 10	8	± 5	72,5	1,10
250х125	251	272	270	125,4	139	112	225	± 30	115	± 15	90	± 10	8	± 5	80,5	1,11
250х160	251	272	270	160,5	174	150	225	± 30	115	± 15	100	± 10	7	± 5	97	1,07
250х200	251	272	270	201	216	186	235	± 35	115	± 15	110	± 15	4	± 5	112	1,04
315х110	317	339	340	110,4	122	100	230	± 30	130	± 15	90	± 10	13	± 5	80	1,87
315х125	317	339	340	125,4	139	112	230	± 30	130	± 15	90	± 10	13	± 5	88	1,87
315х160	317	339	340	160,5	174	150	240	± 30	130	± 15	100	± 10	12	± 5	104,5	1,83
315х200	317	339	340	201	216	186	250	± 35	130	± 15	110	± 15	9	± 5	121,5	1,81
315х250	317	339	340	251	272	234	255	± 35	130	± 15	115	± 15	5	± 5	142,5	1,76
400х110	402	430	426	110,4	122	100	260	± 35	155	± 20	90	± 10	20	± 8	87	3,25
400х125	402	430	426	125,4	139	112	260	± 35	155	± 20	90	± 10	20	± 8	95	3,25
400х160	402	430	426	160,5	174	150	270	± 35	155	± 20	100	± 10	19	± 8	111,5	3,20
400х200	402	430	426	201	216	186	280	± 40	155	± 20	110	± 15	16	± 8	128,5	3,15
400х250	402	430	426	251	272	234	285	± 40	155	±20	115	± 15	12	± 8	149,5	3,08
400х315	402	430	426	317	339	290	300	± 40	155	±20	130	± 15	7	± 8	177	3,10
500х110	502	537	530	110,4	122	100	285	± 35	180	±20	90	± 10	28	± 8	97	4,42
500х125	502	537	530	125,4	139	112	285	± 35	180	±20	90	± 10	28	± 8	105	4,42
500х160	502	537	530	160,5	174	150	295	± 35	180	±20	100	± 10	27	± 8	121,5	5,37
500х200	502	537	530	201	216	186	305	± 40	180	±20	110	± 15	24	± 8	138,5	5,32
500х250	502	537	530	251	272	234	310	± 40	180	±20	115	± 15	20	± 8	159,5	5,24
500х315	502	537	530	317	339	290	325	± 40	180	±20	130	± 15	15	± 8	187	5,27
500х400	502	537	530	402	430	360	350	± 45	180	±20	155	± 20	8	± 8	223	5,25
630х110	633	669	660	110,4	122	100	325	± 35	220	±20	90	± 10	39	± 8	108	8,58
630х125	633	669	660	125,4	139	112	325	± 35	220	±20	90	± 10	40	± 8	116	8,58
630х160	633	669	660	160,5	174	150	335	± 35	220	±20	100	± 10	39	± 8	132,5	8,53
630х200	633	669	660	201	216	186	345	± 40	220	±20	110	± 15	36	± 8	149,5	8,48
630х250	633	669	660	251	272	234	350	± 40	220	±20	115	± 15	31	± 8	170,5	8,41
630х315	633	669	660	317	339	290	365	± 40	220	±20	130	± 15	27	± 8	198	8,43
630х400	633	669	660	402	430	360	390	± 45	220	±20	155	± 20	20	± 8	234	8,41
630х500	633	669	660	502	534	450	415	± 45	220	±20	180	± 20	12	± 8	276	8,65

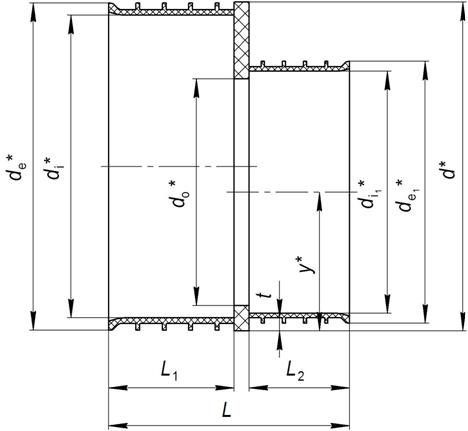

Рисунок 9 – Переход эксцентрический Тип 1
